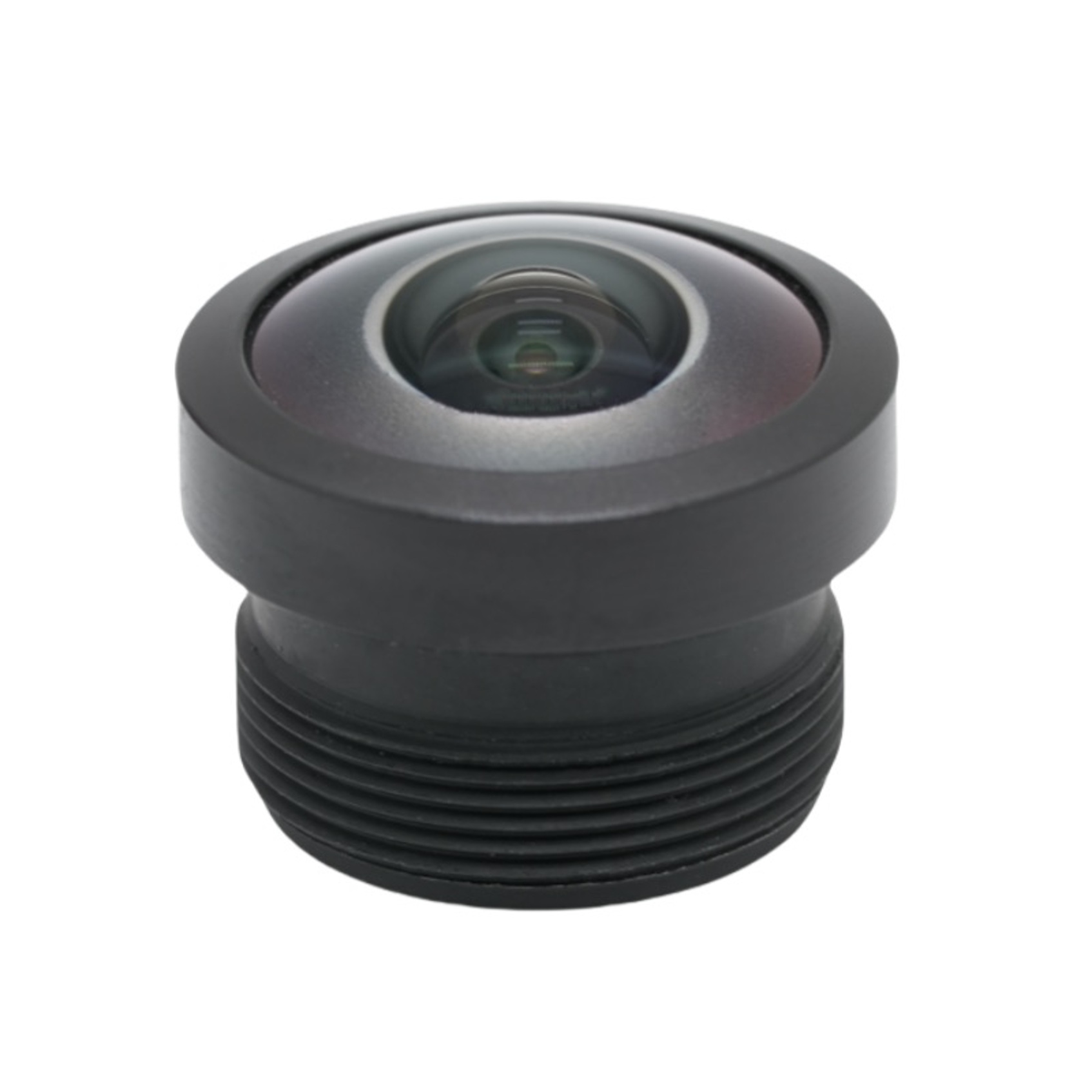

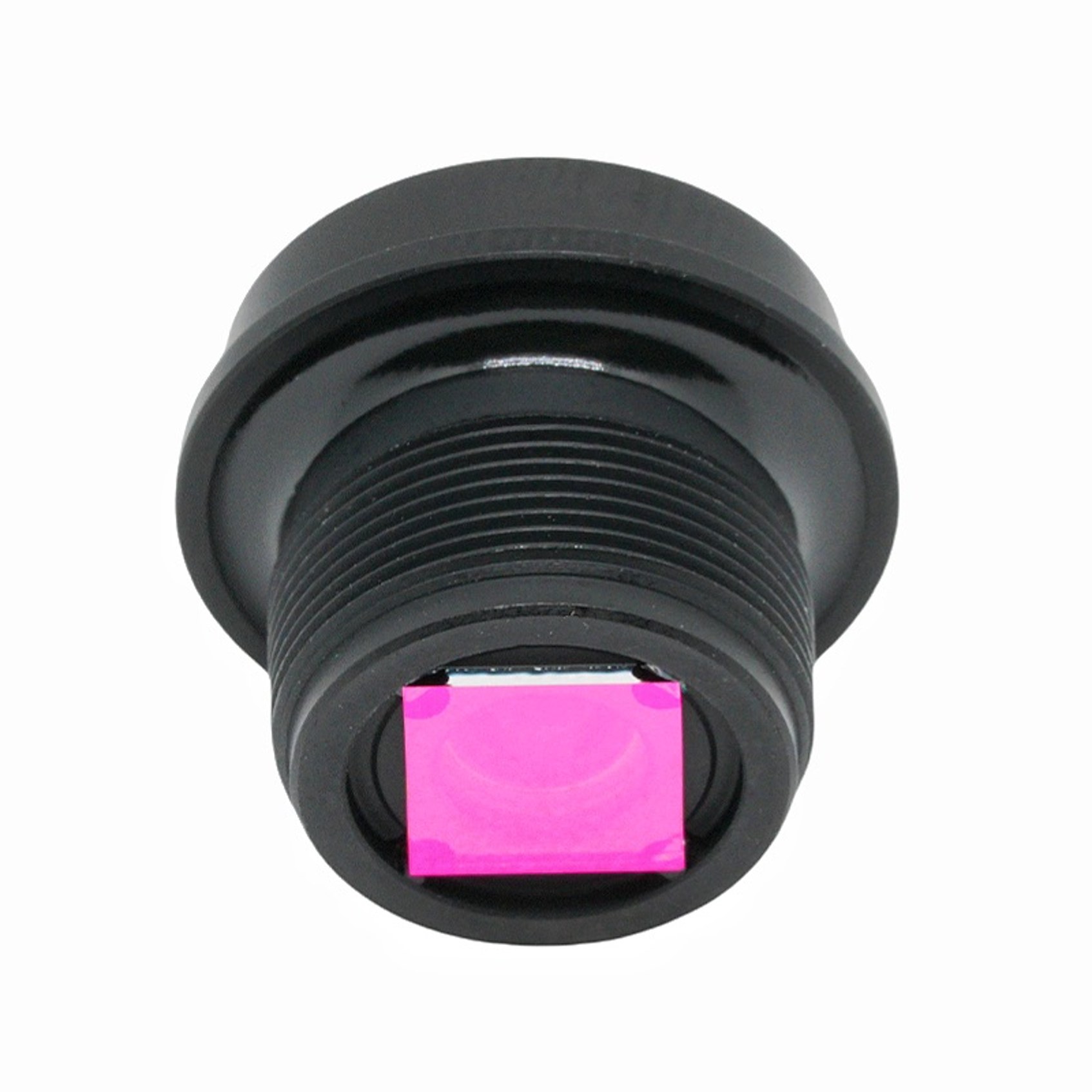

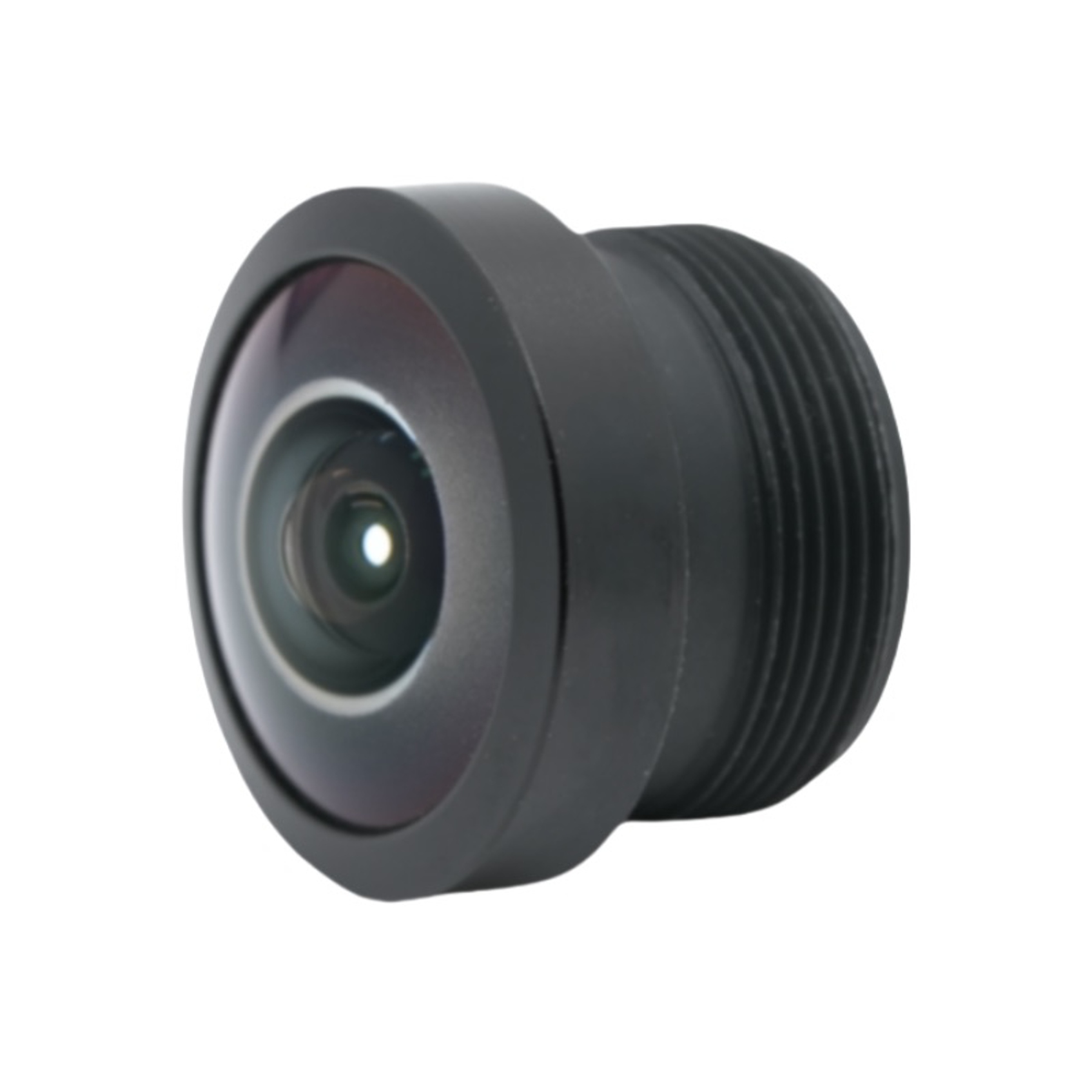

Fisheye-lens van 1,5 mm

Productoverzicht

Deze compacte fisheye-lens, vervaardigd door BOSHI Optical Technology, heeft een brandpuntsafstand van 1,5 mm en een diafragma van F2.2, perfect afgestemd op de 1/4 inch AR0144-sensor. Het levert een gezichtsveld van 200 graden om uitgebreide scènedekking vast te leggen binnen een beperkte installatieruimte. De goed geoptimaliseerde optische structuur garandeert een stabiele relatieve verlichting en een gecontroleerde hoofdstraalhoek voor consistente sensorprestaties. Deze boardcameralens heeft een M12-vatting voor eenvoudige montage in miniatuurcameramodules. Het bedient diverse industriële en bewakingsprojecten en levert betrouwbare beeldresultaten voor massaproductie en het testen van prototypes. Elke eenheid van BOSHI Optical Technology ondergaat een strikte optische inspectie om te voldoen aan de eisen van klanten met een hoog volume.

Gedetailleerde productbeschrijving

1. Gedetailleerde parameter

- Deze ultragroothoeklens wordt geleverd met een brandpuntsafstand van 1,5 mm binnen een tolerantie van 5 procent, gecombineerd met een F2.2-diafragma met een tolerantie van 5 procent om de helderheid van het beeld en de scherptediepte in evenwicht te brengen. De totale spoorlengte bedraagt ​​13,03 mm plus een klein tolerantiebereik, en de brandpuntsafstand aan de achterkant bedraagt ​​3,08 mm voor een juiste sensorpassing.

- Ontworpen voor 1/4 inch AR0144-sensor, defisheye-lensbiedt een diagonaal gezichtsveld van 200 graden, een horizontaal gezichtsveld van 167 graden en een verticaal gezichtsveld van 118,4 graden. De vervormingswaarde bereikt een negatieve 85,0 procent, typisch voor een fisheye-effect met een grote hoek. De relatieve verlichting bereikt 65,0 procent, terwijl CRA onder de 18,0 graden blijft om het risico op vignettering van de doelsensor te voorkomen. Standaard M12-montage ondersteunt directe installatie voor common board camera-hardware.

2. Gedetailleerde prestatievoordeelanalyse

- De brandpuntsafstand van 1,5 mm en het F2.2-diafragma zorgen samen voor een goede lichtinname, waardoor heldere beelden worden ondersteund in omgevingen met gemiddeld weinig licht zonder extra hulplichtbron. De gecontroleerde CRA onder 18,0 graden komt overeen met de ontvangstfunctie van de 1/4 inch AR0144-sensor en vermindert het donker worden van de beeldhoeken.

- 65,0 procent relatieve verlichting zorgt voor een uniforme helderheid over het hele frame, wat de algehele beeldkwaliteit van deze boardcameralens verbetert. Een gezichtsveld van 200 graden verwijdert blinde vlekken, zodat één camera-eenheid een veel groter bewakingsgebied kan bestrijken. De compacte totale spoorlengte ondersteunt een geminiaturiseerd moduleontwerp voor apparatuur met beperkte ruimte. Standaard M12-montage maakt snelle vervanging en compatibiliteit met reguliere camerabehuizingsonderdelen mogelijk. Strenge tolerantiecontrole vanBOSHI optische technologiezorgt voor consistente optische prestaties bij in massa geproduceerde lensbatches.

3. Gedetailleerde analyse van het toepassingsveld

- Bewakingsapparatuur:Deze fisheye-lens is geschikt voor mini-beveiligingscamera's voor binnenshuis voor winkels en kleine kantoren en maakt gebruik van een gezichtsveld van 200 graden om de hele kamer via één apparaat te bewaken.

- Industriële visiemodules:De 1/4 inch AR0144-sensor-compatibele lens werkt voor perifere bewaking van apparatuur en visuele inspectie van machines met een compacte modulevraag.

- Smart home-apparaten:Toegepast in bewakingscamera's voor thuis en visuele deurbelunits, waarbij een brandpuntsafstand van 1,5 mm brede scèneopname mogelijk maakt in een kleine productbehuizing.

- Hulpvisie voor auto's:Geschikt voor omgevingscameramodules op korte afstand om de nabijgelegen omgeving van voertuigen te observeren.

- Miniatuurcameraprojecten voor consumenten:Wordt gebruikt voor de ontwikkeling van aangepaste USB-camera's en prototypeverificatie door onderzoeksinstituten en productontwikkelaars.
