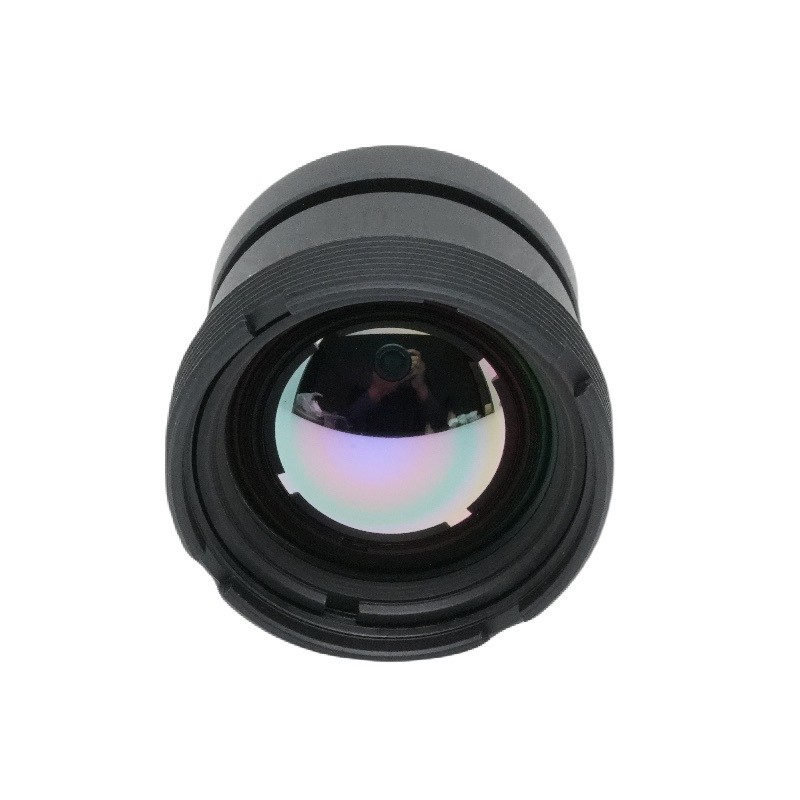

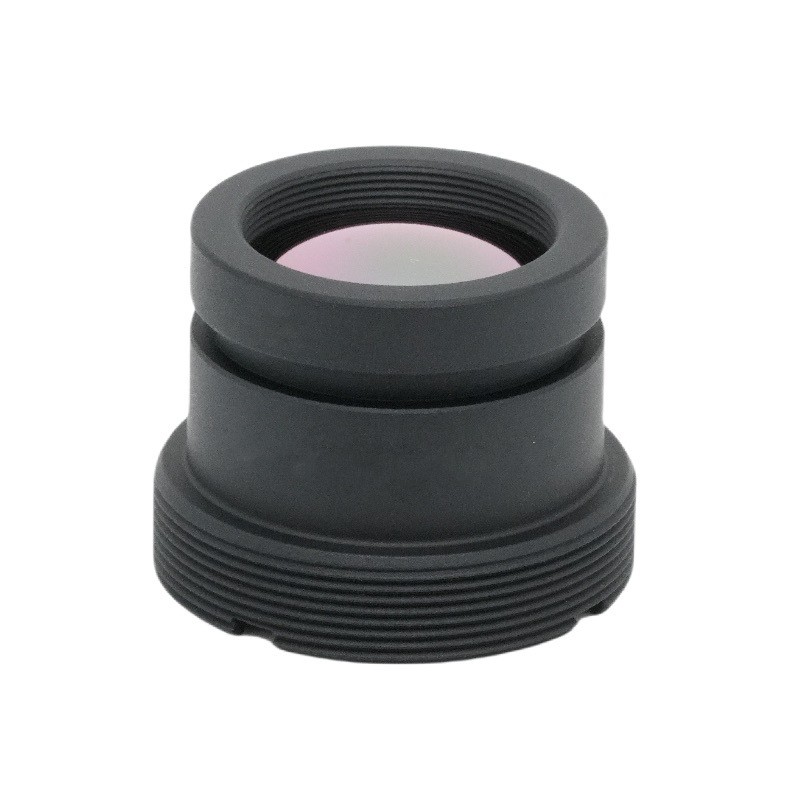

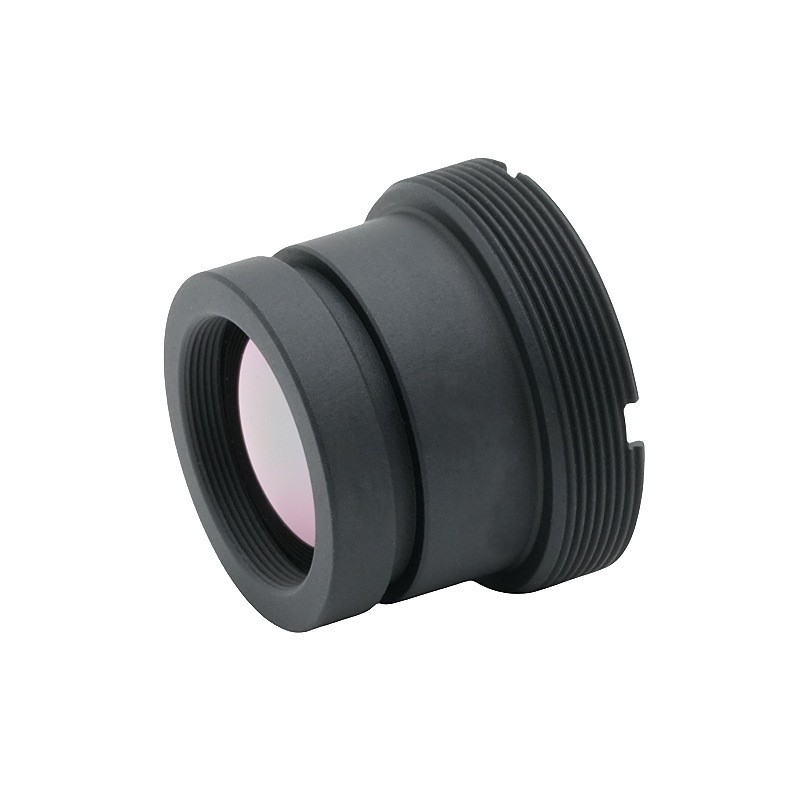

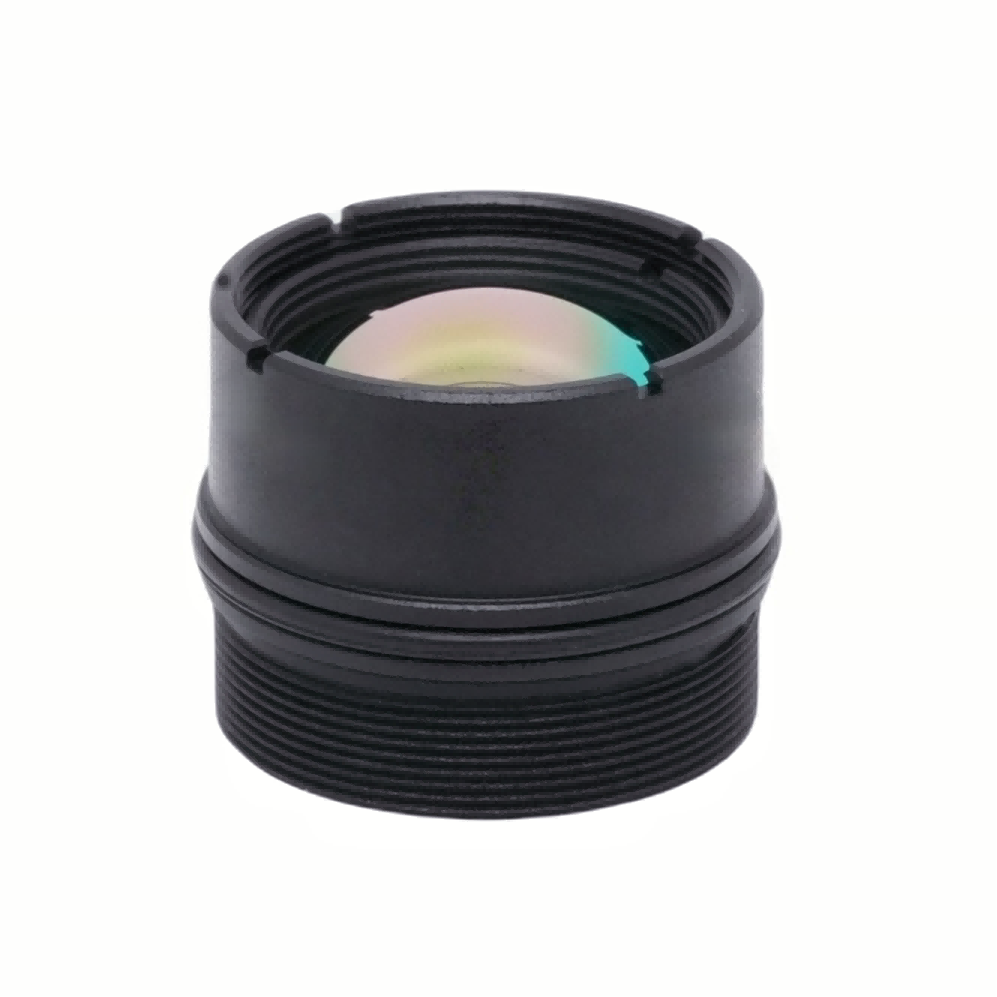

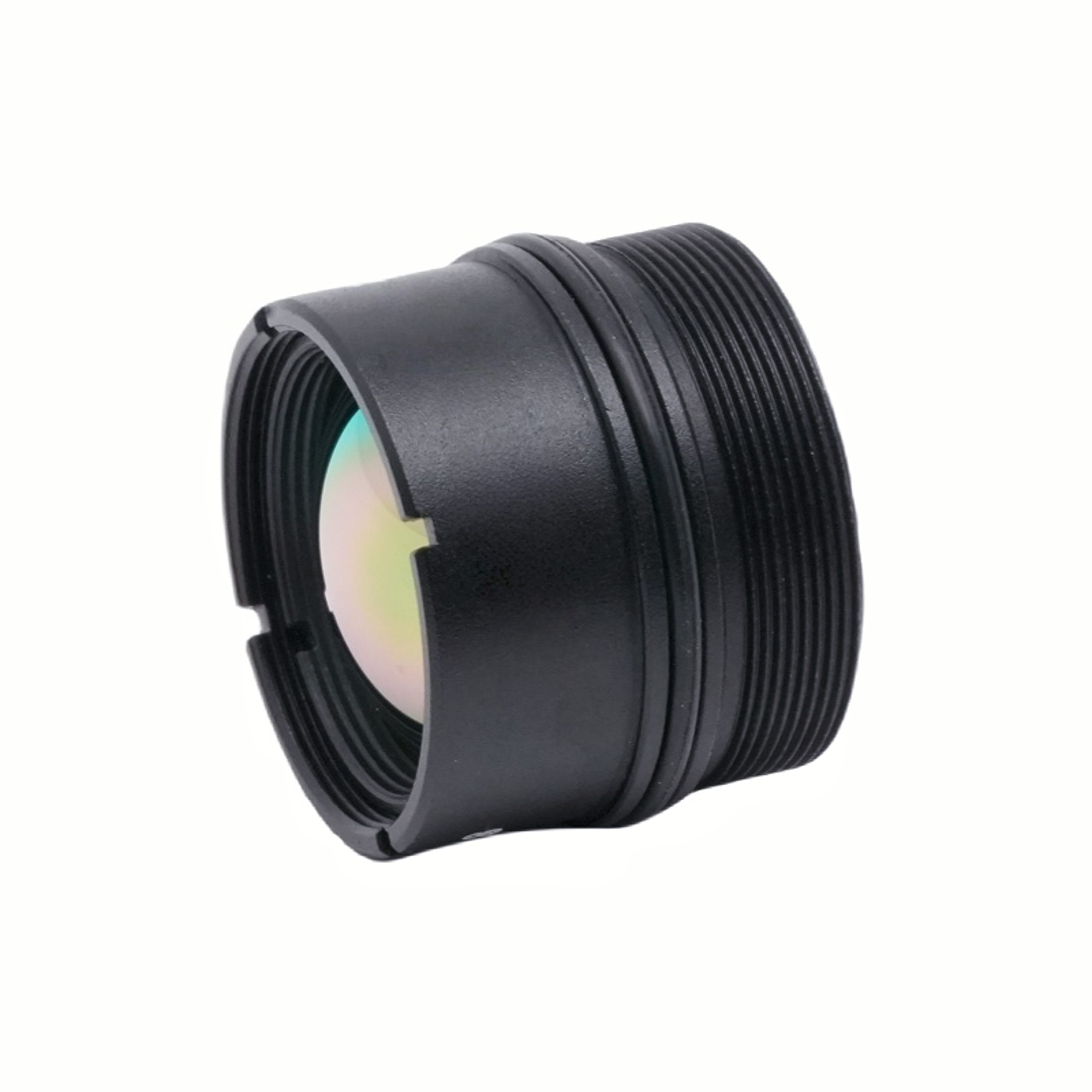

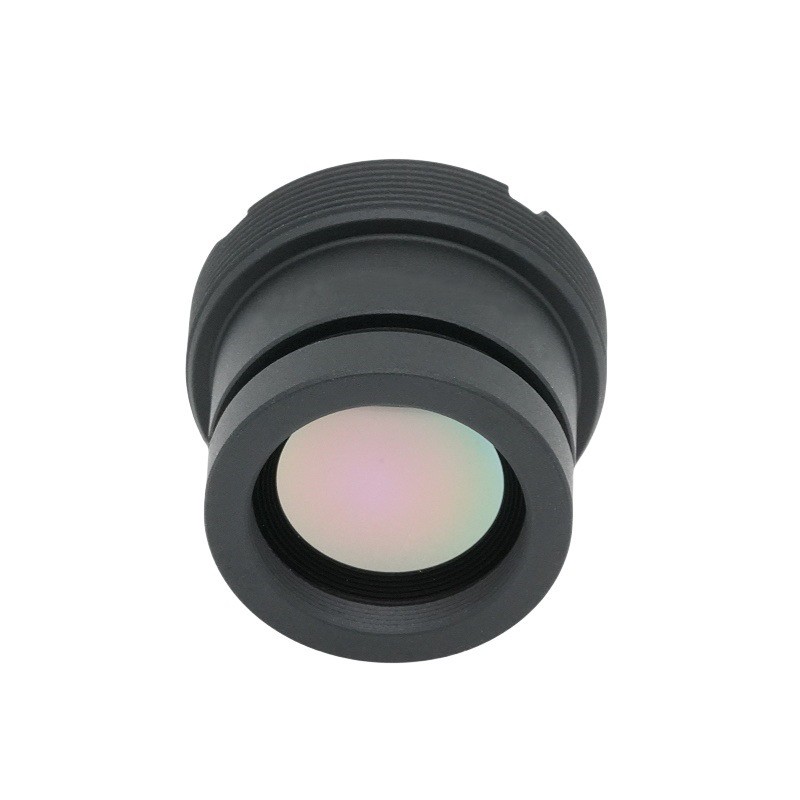

Productbeschrijving13 mm F1.0 M22 12um HD-lens Langegolf infrarood warmtebeeldlens
BOSHI-LENS is een toonaangevende fabrikant, leverancier en exporteur van China Standard M12-lenzen. Vasthouden aan het streven naar perfecte kwaliteit van producten, zodat onze standaard M12-lens door veel klanten tevreden is gesteld. Extreem design, hoogwaardige grondstoffen, hoge prestaties en een concurrerende prijs zijn wat elke klant wil, en dat is ook wat wij u kunnen bieden. Wij bieden u de beste after-sales service en tijdige levering.

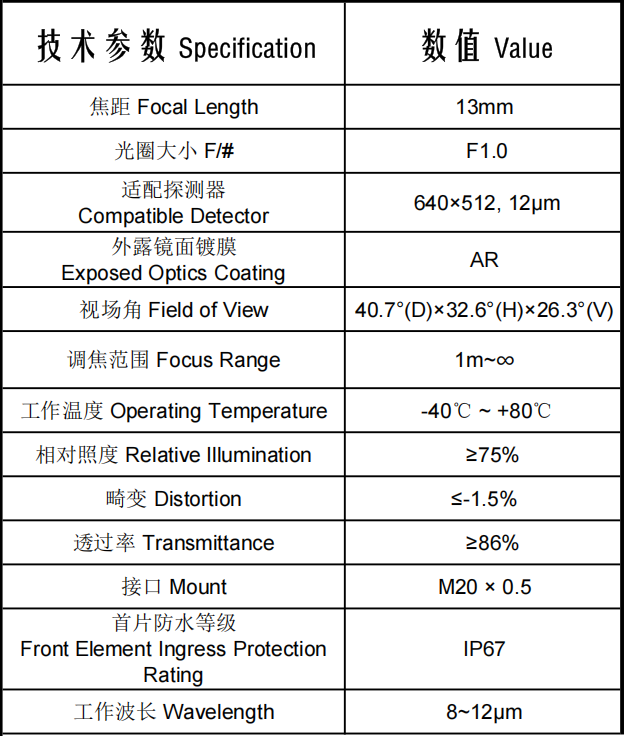

I. Gedetailleerde interpretatie van kernparameters

1. Kern optische specificaties

1. 13 mm brandpuntsafstand, F1.0 groot diafragma

F1.0 vertegenwoordigt een ultragrote lichttransmissie-opening onder infraroodlenzen, met een veel hogere lichtstroom dan conventionele F1.4/F1.8 infraroodlenzen. Bij gelijke thermische infraroodstraling wordt de signaalintensiteit die door de detector wordt ontvangen aanzienlijk verbeterd, wat een aanzienlijk betere signaal-ruisverhouding oplevert voor zwakke warmtebronnen bij lage temperaturen en doelbeeldvorming over lange afstanden.

De gemiddelde brandpuntsafstand van 13 mm combineert gezichtsvelddekking en identificatie op lange afstand, waardoor een compromis wordt bereikt tussen groothoekbewaking en temperatuurmeting en -detectie op middellange tot lange afstand.

2. Bedrijfsgolflengte: 8 ~ 12 μm

Dit is het standaard langegolf-infrarood (LWIR) atmosferische transmissievenster, compatibel met ongekoelde vanadiumoxide-infrarooddetectoren, de universele golfband voor monitoring van het menselijk lichaam, temperatuurmeting van apparatuur en beveiliging van thermische beeldvorming buitenshuis.

3. Compatibele detector: 640×512, 12μm pixelafstand

Komt overeen met reguliere 640-pixel ongekoelde infraroodcamerakernen (universele specificaties voor Hikvision, Dahua, Guide Infrared, Dali Infrared, etc.). De pixelafstand van 12 μm is de standaard pixelgrootte voor industriële en beveiligingsinfraroodsystemen en levert een gematigde beeldresolutie met beheersbare totale apparatuurkosten.

4. Gezichtsveld: 40,7° (diagonaal) × 32,6° (horizontaal) × 26,3° (verticaal)

Middelmatig smal gezichtsveld met veelzijdige toepasbaarheid:

·Het horizontale gezichtsveld van 32,6° is geschikt voor lineaire inspectiescenario's zoals wegen, fabriekscomplexen en grenslijnen;

·Het verticale gezichtsveld van 26,3° omvat scènes met grote hoogteverschillen, waaronder viaducten, bergachtige gebieden en platforms;

·Vrij van ernstige randverzwakking die gebruikelijk is bij ultragroothoeklenzen, waardoor het kijkbereik en de beelduniformiteit in balans zijn.

5. Focusbereik: 1m ~ ∞

Ondersteunt temperatuurmetingen op korte afstand van apparatuur op 1 meter afstand en thermische observatie over lange afstand van warmtebronnen op duizenden meters afstand, waardoor dubbele functies van apparatuurinspectie op korte afstand en beveiligingsmonitoring op lange afstand met één enkele lens mogelijk zijn.

2. Indicatoren voor beeldkwaliteit

1.AR antireflectiecoating op blootgestelde optica

Gespecialiseerde infrarood-antireflectiecoating voor een golfband van 8–12 μm vermindert de reflectie van strooilicht op lensoppervlakken. Gecombineerd met een totale transmissie van ≥86% maximaliseert het de verzameling van infraroodenergie en onderdrukt het spookbeelden en verblinding, waardoor zuivere beelden worden geleverd onder omstandigheden met sterk licht bij hoge temperaturen.

2. Transmissie ≥86% (volledige golfband van 8 ~ 12 μm)

Dit is een uitstekende prestatiebenchmark voor infraroodlenzen, aangezien gewone infraroodlenzen doorgaans slechts een transmissie van 70%~80% bereiken. Hoge doorlaatbaarheid versterkt de voordelen van de F1.0 grote opening, waardoor zwakke warmtebronnen bij lage temperaturen (bijvoorbeeld elektrische lekkage, warmteverlies door pijpleidingen) veel gemakkelijker te identificeren zijn.

3. Relatieve verlichting ≥75%

De helderheid in de vier hoeken van het beeldframe blijft maar liefst 75% van de helderheid in het midden, waardoor duidelijke verdonkering aan de randen tijdens panoramische monitoring over een groot gebied wordt geëlimineerd. Er is geen zware software-randverheldering (die overmatige ruis zou veroorzaken) vereist.

4.Vervorming ≤-1,5%

De negatieve waarde duidt op milde tonvormige vervorming met superieure vervormingsbeheersing. Rechte lijnen in de scène vertonen vrijwel geen buiging, waardoor maat- of temperatuurmeetfouten veroorzaakt door optische vervorming worden geëlimineerd - ideaal voor industriële scenario's die nauwkeurige temperatuurmetingen en afmetingsberekeningen vereisen.

3. Mechanisch en milieuaanpassingsvermogen

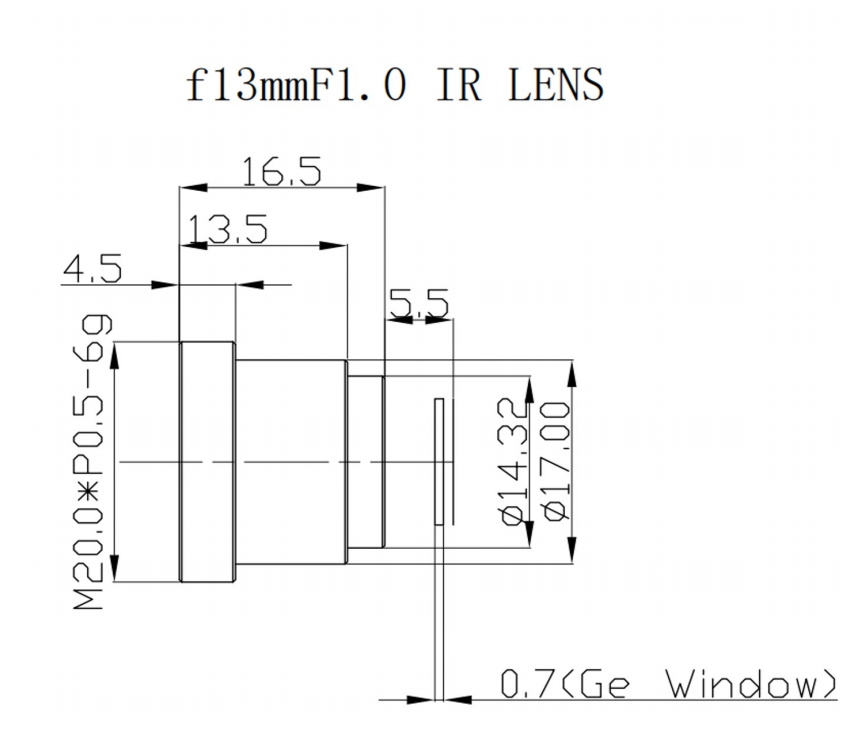

1. Montage: M20 × 0,5

Standaard universele interface met schroefdraad voor de infraroodindustrie, direct compatibel met de meeste reguliere 640 ongekoelde infraroodcamerakernen op de markt, voor een sterke compatibiliteit en lage vervangings-/integratiekosten.

2. Beschermingsklasse voorelement: IP67

Het voorste lenselement is stof- en waterdicht, waardoor directe toepassing buitenshuis mogelijk is zonder extra beschermende behuizingen. Het is bestand tegen regenspatten op korte termijn, zandstof en vochtige omgevingen, waardoor het structurele ontwerp van complete buitenapparatuur aanzienlijk wordt vereenvoudigd.

3. Bedrijfstemperatuur: -40 ℃ ~ + 80 ℃

Ultrabreed temperatuurtolerantiebereik: koude noordelijke winters, verzengende zuidelijke zomers en industriële werkplaatsen/smeltgebieden met hoge temperaturen. De lensoptiek, cilinder en coating voorkomen delaminatie, vervorming en focusverschuiving bij extreem hoge/lage temperaturen, voor een stabiele werking, 24 uur per dag.

II. Samenvatting van de belangrijkste prestatievoordelen

Voordeel 1: Infrarooddetectie bij extreem lage temperaturen (F1.0 groot diafragma + 86% hoge transmissie)

Er zijn maar weinig lenzen met dezelfde brandpuntsafstand die het lichtdoorlatende diafragma van F1.0 gebruiken. In combinatie met een AR-coating met hoge transmissie presteert het identificatievermogen voor zwakke warmtebronnen bij lage temperaturen veel beter dan conventionele F1.4-lenzen. Het legt duidelijk kleine hotspots over lange afstanden, warmtelekken in ondergrondse pijpleidingen en kleine temperatuurstijgingen in elektrische apparatuur vast, waardoor de nauwkeurigheid van de temperatuurmeting en de alarmgevoeligheid worden vergroot.

Voordeel 2: Uniforme beeldvorming en lage vervorming, geschikt voor zowel bewaking als nauwkeurige temperatuurmetingen

De relatieve verlichting van de randen van ≥75% lost het veel voorkomende "donkere vier hoeken"-defect van groothoek-infraroodlenzen op. Vervorming gecontroleerd binnen 1,5% zorgt voor geometrische getrouwheid van het beeld. Er treden geen valse temperatuurmetingen op als gevolg van optische vervorming tijdens industriële temperatuurmetingen, inspectie van stroomstoringen en thermische detectie van spoorvervoer - perfect voor kwantitatieve inspectietoepassingen.

Voordeel 3: Buitengebruik onder alle weersomstandigheden met vereenvoudigde bescherming en stabiele prestaties bij hoge temperaturen

IP67-bescherming voor de frontlens plus een breed temperatuurbereik van -40 ~ 80 ℃ ondersteunt directe installatie in open velden, onderstations, mijnen en snelwegen zonder op maat gemaakte waterdichte behuizingen. Bij extreme temperaturen treedt er geen focusafwijking of falen van de coating op, waardoor de totale kosten voor apparatuurintegratie en uitvalpercentages worden verlaagd.

Voordeel 4: Hoge veelzijdigheid, compatibel met reguliere 640 infraroodcamerakernen

Het 12μm 640×512 formaat is de meest populaire specificatie voor ongekoelde infrarooddetectoren. De M20×0,5 standaard schroefdraadbevestiging maakt massa-integratie mogelijk door middel van beveiliging, industriële temperatuurmeting en fabrikanten van op voertuigen gemonteerde infraroodapparatuur met volwassen supply chain-matching.

Voordeel 5: Geïntegreerde scherpstelling op korte en lange afstand

Dankzij de continue scherpstelling van dichtbij tot oneindig kan één enkele lens aan twee scenario's voldoen: apparatuurinspectie op korte afstand (schakelkasten, motoren) en veiligheidsmonitoring op lange afstand (grenslijnen, fabrieksperimeter). Het vermindert de voorraadvariatie door de noodzaak te elimineren om lenzen met verschillende brandpuntsafstanden op voorraad te hebben.

III. Gesegmenteerde toepassingsvelden

1. Energie- en energiesector (kerntoepassingsscenario)

· Infraroodtemperatuurmeting voor onderstations en stroomverdeelruimtes: registreert subtiele temperatuurstijgingen op connectoren, stroomrails en stroomonderbrekers; lage vervorming garandeert nauwkeurige temperatuurmetingen; IP67-bescherming past zich aan buitenstationomgevingen aan.

· Inspectie over lange afstanden van transmissielijnen en palen: de brandpuntsafstand van 13 mm in combinatie met het grote diafragma van F1.0 identificeert breuk van draadstrengen en defecten aan de isolatorverwarming op duizenden meters afstand; brede temperatuurtolerantie past zich aan wilde temperatuurschommelingen in het veld aan.

·Hotspotdetectie voor fotovoltaïsche elektriciteitscentrales: Hoge transmissie identificeert zwakke hotspots op PV-panelen, terwijl uniforme relatieve verlichting schaduwvrije beelden van de gehele PV-array oplevert.

2. Buitenbeveiliging en grensbewaking

· Vroegtijdige waarschuwing voor inbraak in fabriekscomplexen, olievelden en mijnen: de golfband van 8–12 μm dringt door in volledige duisternis en dunne mist; het F1.0-diafragma vangt zwakke infraroodstraling van het menselijk lichaam op, en het horizontale gezichtsveld van 32,6° past bij de lineaire lay-out van de wandomtrek.

· Nachtzicht voor alle weersomstandigheden voor grenzen en kustverdediging: weerstand tegen lage temperaturen van -40 ℃ past zich aan koude noordelijke klimaten aan, en de IP67-classificatie is bestand tegen regen, sneeuw en zandstormen om warmtebronnen van personeel en voertuigen op lange afstanden te identificeren.

· Warmtebeeldbrandwaarschuwing en snelheidsmeting voor snelwegen en tunnels: lage vervorming zorgt voor een nauwkeurige berekening van de voertuiggrootte en -positie, en de lens is bestand tegen mist en stof in vochtige tunnelomgevingen zonder beslaan.

3. Voorspellend onderhoud voor industriële apparatuur

· Apparatuurbewaking in de metallurgie en smeltwerkplaatsen met hoge temperaturen: tolereert omgevingstemperaturen tot +80 ℃ om oververhittingsfouten op hoogovens, transportbandlagers en motoren te detecteren.

· Warmtelekinspectie voor chemische pijpleidingen en opslagtanks: Ondersteunt dichtbij scannen van apparatuur op 1 meter afstand en volledige screening van pijpleidingen over lange afstand; hoge transmissie vangt kleine warmtelekpunten op.

·Detectie van temperatuurcontrole voor serverruimtes en energieopslagkasten in datacenters: Identificeert abnormale temperatuurstijgingen in batterijpakketten en servers voor vroegtijdige waarschuwing over brandrisico.

4. Spoorvervoer en op voertuigen gemonteerde infraroodsystemen

· Infraroodbewaking aan boord van hogesnelheids- en metrotreinen: detecteert oververhitting van railbevestigingen en treinremsystemen; brede temperatuurtolerantie past zich aan seizoensgebonden schommelingen in de buitentemperatuur aan, en de IP67-classificatie is bestand tegen tunnelwatermist en stof.

· Rijhulp met nachtzicht voor voertuigen: Identificeert warmtebronnen van voetgangers en dieren in het donker; het gemiddelde gezichtsveld balanceert voorwaartse detectie over lange afstanden en dekking langs de weg.

5. Bosbrandpreventie en inspectie van natuurlijke hulpbronnen

UAV- of grondgebaseerde pan-tilt-monitoring van bosbranden: Identificeert verborgen brandbronnen diep in bossen vanaf lange afstanden; Het zwakke detectievermogen voor warmtebronnen signaleert vroege smeulende branden vóór open vuur, terwijl het waterdichte en temperatuurbestendige ontwerp zich aanpast aan complexe bergklimaten.

6. Screening op civiele temperaturen en noodhulp

· Controle van de temperatuur van het personeel in fabrieken en havens: uniforme verlichting zorgt voor een foutloze gelijktijdige temperatuurmeting door meerdere personen aan de frameranden, en buitengebruik bij alle weersomstandigheden voorkomt interferentie door zonlicht en regen.

· Zoek- en reddingsactie door brandweerlieden: dringt door dichte rook heen om gevangen slachtoffers te lokaliseren; De korte scherpstelafstand ondersteunt zoeken in besloten ruimtes binnenshuis, terwijl de langeafstandsmodus hele brandlocaties scant.

IV. Onderscheidende voordelen ten opzichte van producten van concurrenten

Vergeleken met gewone 13 mm F1.4/F1.8 langegolf-infraroodlenzen met dezelfde brandpuntsafstand, levert dit product de belangrijkste onderscheidende kenmerken:

·Verdubbelde lichttransmissiecapaciteit voor hogere gevoeligheid voor warmtebronnen bij lage temperaturen;

· Ingebouwde IP67-voorlensbescherming die het structurele ontwerp van de complete uitrusting vereenvoudigt;

· Lagere vervorming en hogere relatieve verlichting van de randen voor superieure betrouwbaarheid in professionele temperatuurmetingsscenario's;

· Stabiele prestaties over het volledige temperatuurbereik van -40~80℃ met een sterker aanpassingsvermogen aan extreme omgevingen.

Onze Starlight-lens kan worden geïnstalleerd in een Smart Home-webcam en een camera met kunstmatige intelligentie.

13 mm F1.0 M22 12um HD-lens Langegolf infrarood warmtebeeldlens Beveiligingsmonitoring Starlight-lens, standaard M12-interfacelens met schroefdraad, met 2.0 F / NO, 6G-structuur, lichter, met hoge kosteneffectiviteit! Als u geïnteresseerd bent in onze standaard Starlight-lens, kunt u ons nu raadplegen, wij zullen u op tijd antwoorden!

Het product heeft de volgende specifieke kenmerken:

1. Producteigenschappen: Gemaakt van volledig plastic materiaal, terwijl we de kwaliteit van de producten garanderen, kunnen we klanten een lagere aankoopprijs bieden.

2. Productvoordelen: Grote hoek, klein formaat, groot scherptedieptebereik.
