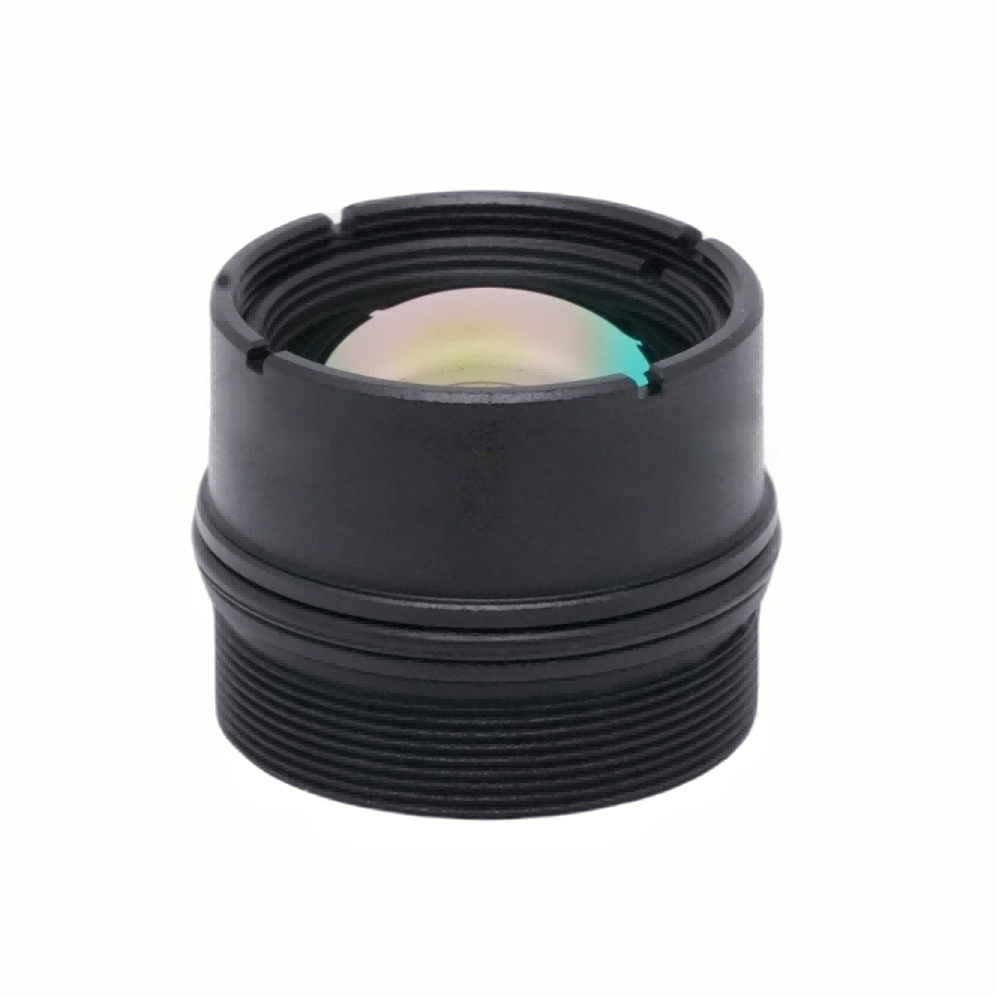

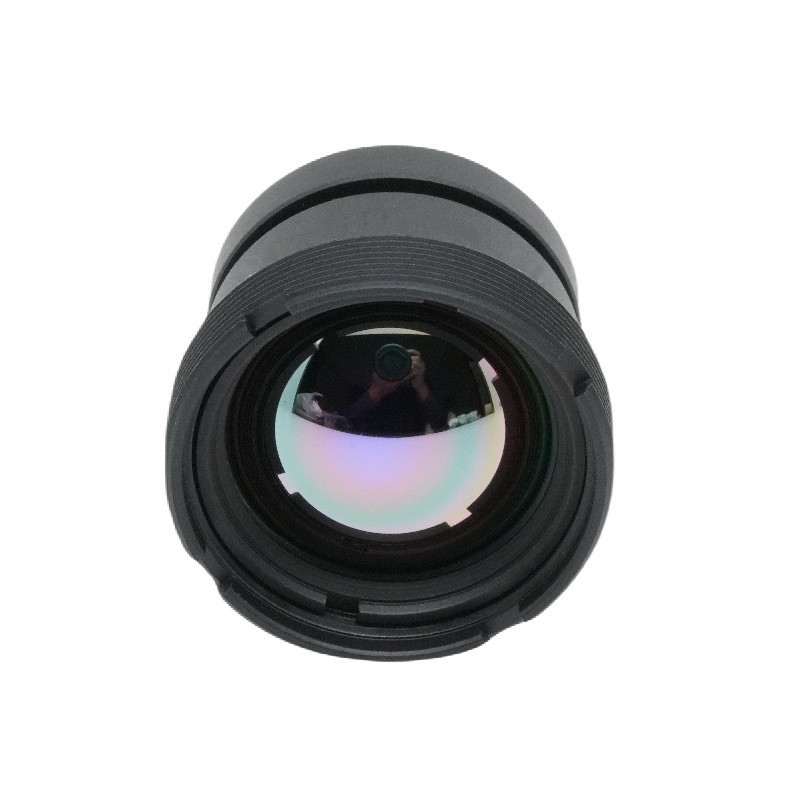

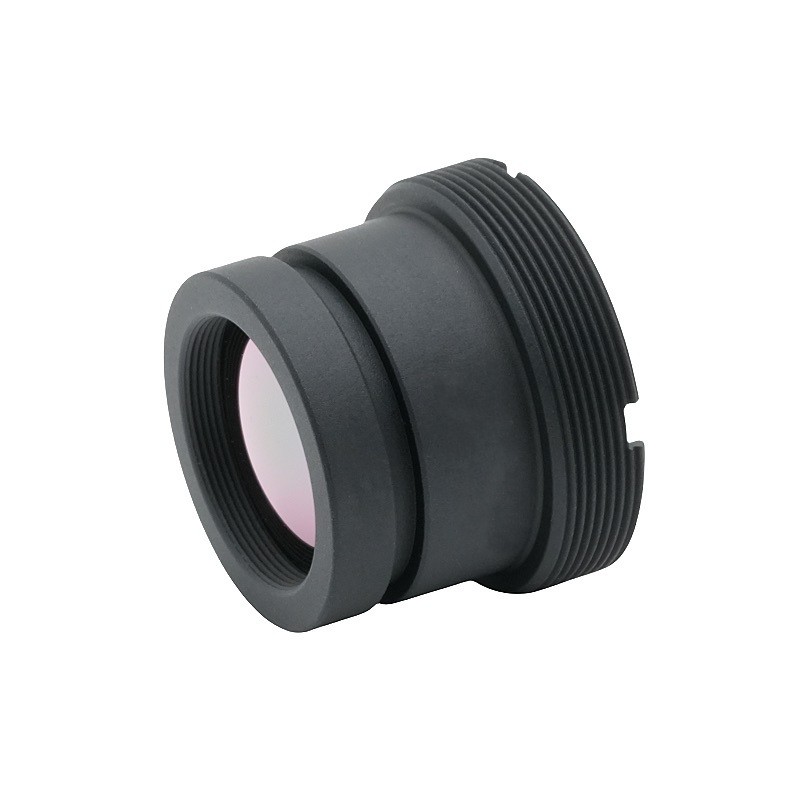

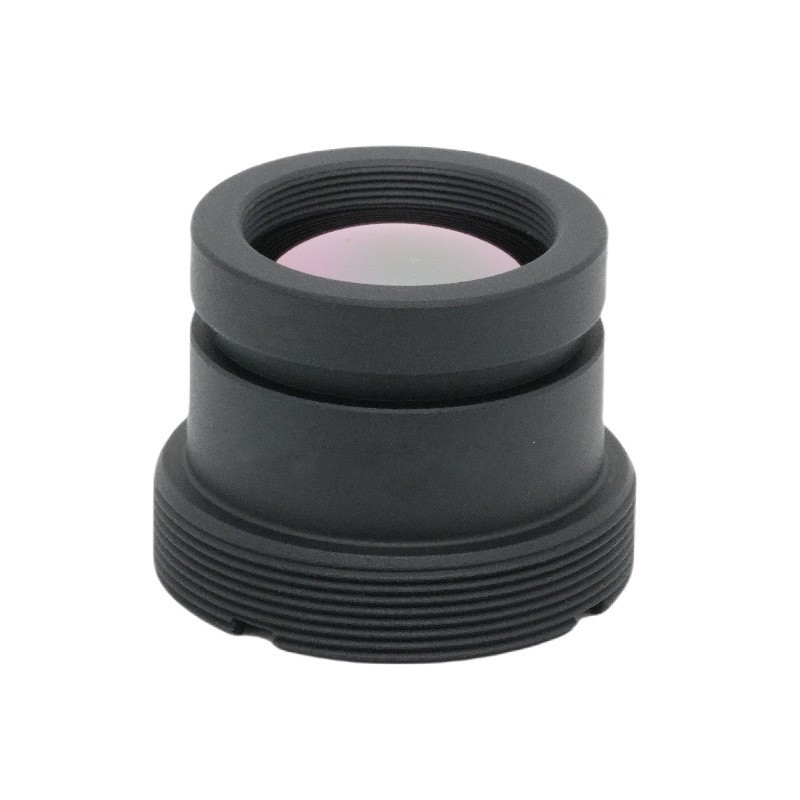

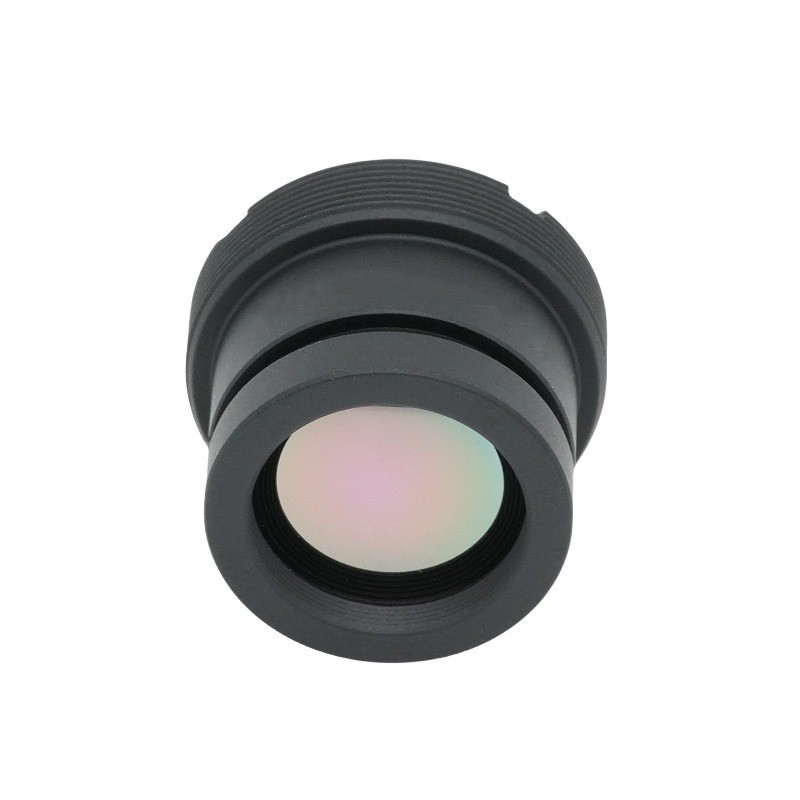

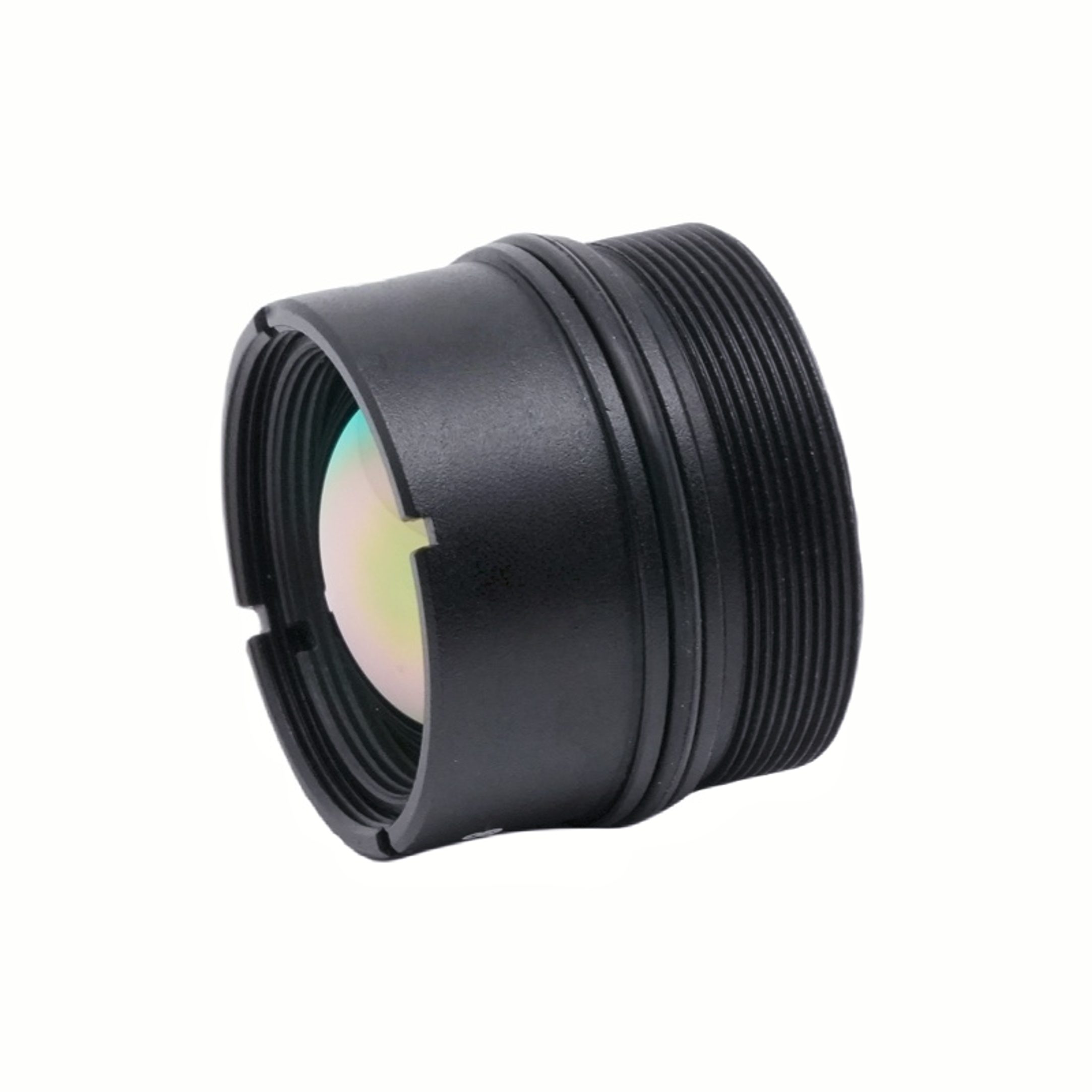

13 mm brandpuntsafstand Infrarood thermische lens

Productoverzicht

Gefabriceerd doorBOSHI OptischTechnologie: deze 13 mm F1.0 ongekoelde thermische lens is geoptimaliseerd voor de 8-12 μm langegolf-infraroodband. DitThermische beeldlensis perfect afgestemd op detectoren met een resolutie van 640 x 512 en een pixelafmeting van 12 μm. Met een groot diafragma van F1.0 vangt de lens zwakke infraroodstraling op om heldere thermische resultaten te leveren bij scènes met weinig contrast. Het optische element aan de voorkant bereikt de IP67-beschermingsgraad en blootgestelde oppervlakken zijn bedekt met een duurzame AR-coating voor stabiele prestaties in gecompliceerde buitenomgevingen. De focus bestrijkt een bereik van 1 meter tot oneindig en de werktemperatuur varieert van -40℃ tot +80℃. De compacte M20×0,5 Mount ondersteunt een gemakkelijke montage. BOSHI Optical Technology voert strikte optische kalibratie uit om een ​​stabiele en consistente optische kwaliteit te garanderen voor massa-integratie van warmtebeeldapparatuur.

Gedetailleerde productbeschrijving

Parameter

1. Brandpuntsafstand en diafragma: Deze ongekoelde thermische lens heeft een vaste brandpuntsafstand van 13 mm en een ultrasnel F1.0-diafragma. De structuur met grote opening maximaliseert de opname van infraroodfotonen, wat een opmerkelijke verbetering oplevert in de signaal-ruisverhouding voor op elkaar afgestemde thermische sensoren, en legt de basis voor hoogwaardige thermische beelduitvoer.

2. Werkspectrum: Het werkt binnen de 8-12μm LWIR-band, die fungeert als het belangrijkste atmosferische transmissievenster voor passieve thermische detectie, waardoor betrouwbare thermische signaalverwerving mogelijk is in de meeste werkomstandigheden buitenshuis.

3. Detectorcompatibiliteit: De lens is op maat gemaakt voor detectoren met een resolutie van 640×512 uitgerust met een pixel van 12 μm. Het biedt een diagonaal gezichtsveld van 40,7°, een horizontaal gezichtsveld van 32,6° en een verticaal gezichtsveld van 26,3°, en voldoet aan de observatievereisten op middellange afstand.

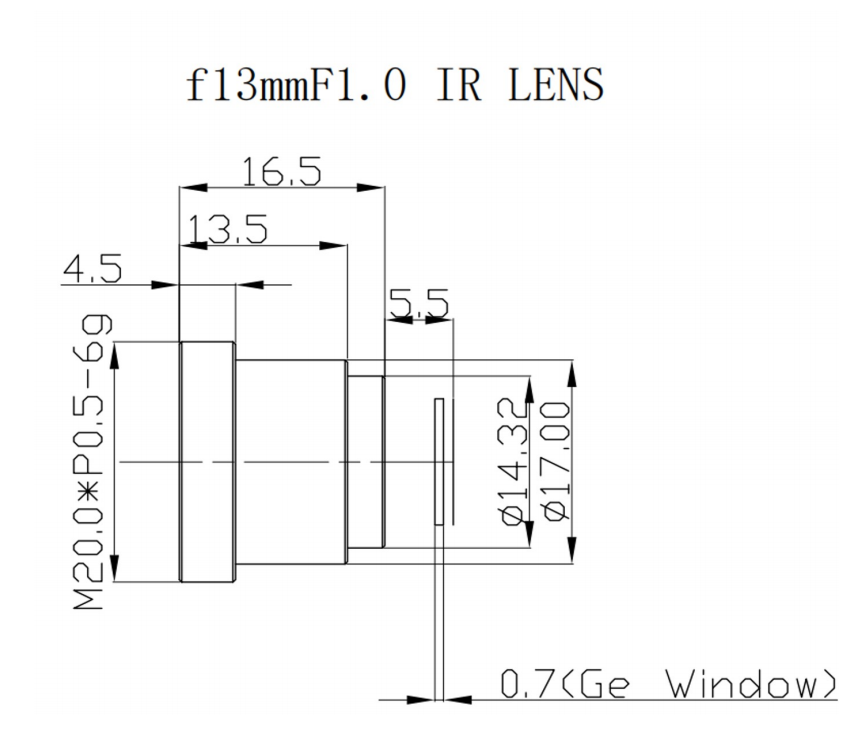

4. Mechanische en omgevingsspecificaties: Er wordt gebruik gemaakt van een M20×0,5-montage voor eenvoudige en betrouwbare montage. De optische component aan de voorzijde biedt IP67-bescherming tegen binnendringing. De bedrijfstemperatuur varieert van -40℃ tot +80℃, waardoor hij zich aanpast aan extreem koude en warme buitenomgevingen. Het scherpstelbereik strekt zich uit van 1 meter tot oneindig en ondersteunt thermische doeldetectie voor zowel dichtbij als veraf.

5. Optische index: de totale doorlaatbaarheid bereikt niet minder dan 86%, de relatieve verlichting is niet minder dan 75%. Vervorming wordt beperkt tot ≤‑1,5%. Op blootgestelde optische oppervlakken wordt een antireflectiecoating aangebracht om het verlies aan oppervlaktereflectie te beperken. Alle parameterindicatoren worden strikt gecontroleerd door BOSHI Optical Technology op consistentie van batchproducten.

Prestatievoordelen

1. Uitstekende thermische gevoeligheid bij weinig licht. Als F1.0 LWIR-lens verzamelt hij aanzienlijk meer infraroodenergie vergeleken met infraroodlenzen met een kleinere diafragmawaarde. Dergelijke mogelijkheden verbeteren de beelddefinitie tijdens detectietaken over lange afstanden en zorgen voor betrouwbare beeldprestaties bij thermische scènes met laag contrast.

2. Gunstige optische uniformiteit. Hoge relatieve verlichting zorgt voor een uniforme helderheid over het hele beeldframe en vermijdt donkere hoekverschijnselen. Lage vervorming behoudt de echte geometrische kenmerken van doelen en creëert een betrouwbare beeldbasis voor doelmeting en doelherkenningswerk.

3. Hoge spectrale gebruiksefficiëntie. AR-coating plus ≥86% totale transmissie vermindert infraroodenergieverlies maximaal. Het kan het prestatiepotentieel van op elkaar afgestemde, ongekoelde infrarooddetectoren volledig ontsluiten en de hardwarecapaciteit van de thermische beeldlens volledig benutten.

4. Krachtig aanpassingsvermogen aan de omgeving. De waterdichte en stofdichte structuur van de IP67 frontlens maakt voor veel installatiescenario's de noodzaak voor extra externe beschermende vensters overbodig. Het brede werkingstemperatuurbereik beperkt onscherpte en prestatieafwijking wanneer de omgevingstemperatuur drastisch verandert. BOSHI Optical Technology voltooit meerdere rondes van verificatie van de milieubetrouwbaarheid voor dit product.

5. Handige compacte integratie. De standaard M20×0,5-montage ondersteunt naadloze installatie in geminiaturiseerde thermische camera's die zijn ontwikkeld door coöperatieve systeemontwikkelaars. De algehele structuur is compact en bespaart lay-outruimte voor warmtebeeldapparatuur.

Toepassingsgebieden

1. Grensbeveiliging en perimeterbewaking. De ongekoelde thermische lens ondersteunt 24 uur per dag thermische bewaking buitenshuis. Het registreert dag en nacht de thermische kenmerken van binnendringende objecten en ondersteunt de detectie van indringers in de perimeter van beveiligingslocaties.

2. Industrieel voorspellend onderhoud. DitThermische beeldlensvangt thermische signalen van oververhitting op van elektrische apparatuur, mechanische installaties en pijpleidingen. Het helpt operators verborgen oververhittingsfouten te ontdekken voordat de apparatuur kapot gaat en ondersteunt de statusinspectie van industriële apparatuur.

3. Thermisch zicht voor auto's. Het dient voor aftermarket-infrarood-nachtzicht-rijassistentiesystemen. De spectrale respons van 8-12 μm helpt voertuigsystemen obstakels op de weg en levende doelen te detecteren onder nachtelijke rijomstandigheden of bij slecht zicht.

4. Onbemande systemen. Het werkt als thermische lading op kleine UAV's en onbemande grondvoertuigen. Het biedt warmtebeeldgegevens voor zoek- en reddingsmissies, veldpatrouilles en taken voor situatieperceptie.

5. Brandpreventie en bosmonitoring. De LWIR-lens identificeert vroege verborgen warmtebronnen in bosgebieden. Het ondersteunt vroegtijdige waarschuwing voor het risico van natuurbranden voordat er open vuur ontstaat.

6. Energieaudit van gebouwen. Het voert thermische inspecties uit voor bouwconstructies. Gebruikers kunnen de positie van het warmteverlies, het luchtlekkagepunt en isolatiedefecten lokaliseren via thermische beelden om de energiebesparende renovatie van gebouwen te begeleiden.

7. Maritiem toezicht. Het realiseert dag-nacht detectie van maritieme doelen onder mistige maritieme omstandigheden. Het biedt een stabiele thermische beeldweergave voor offshore monitoringtaken.
