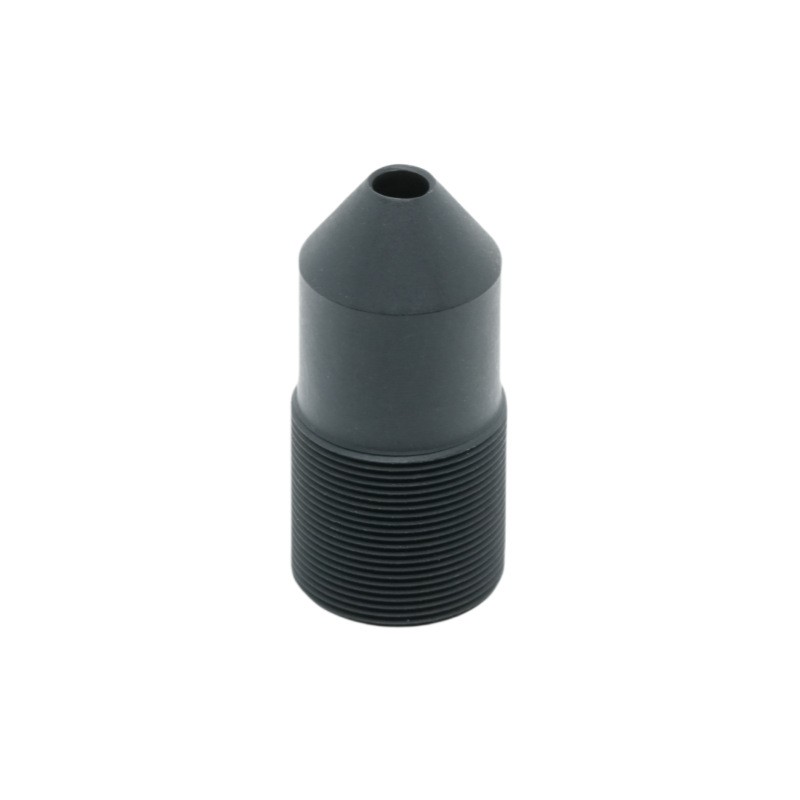

16 mm taps toelopende kegellens

Productoverzicht:

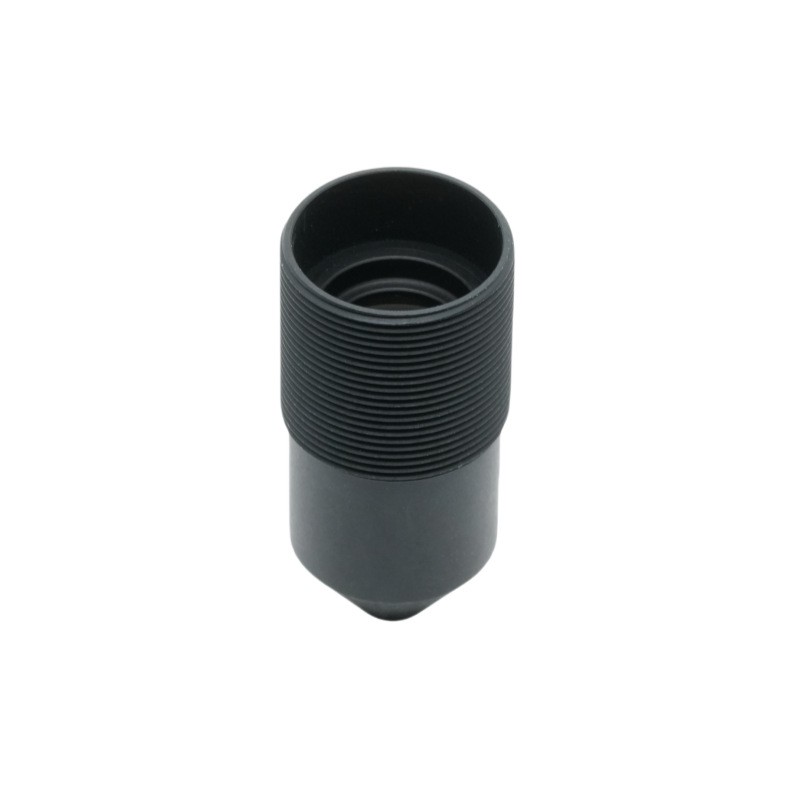

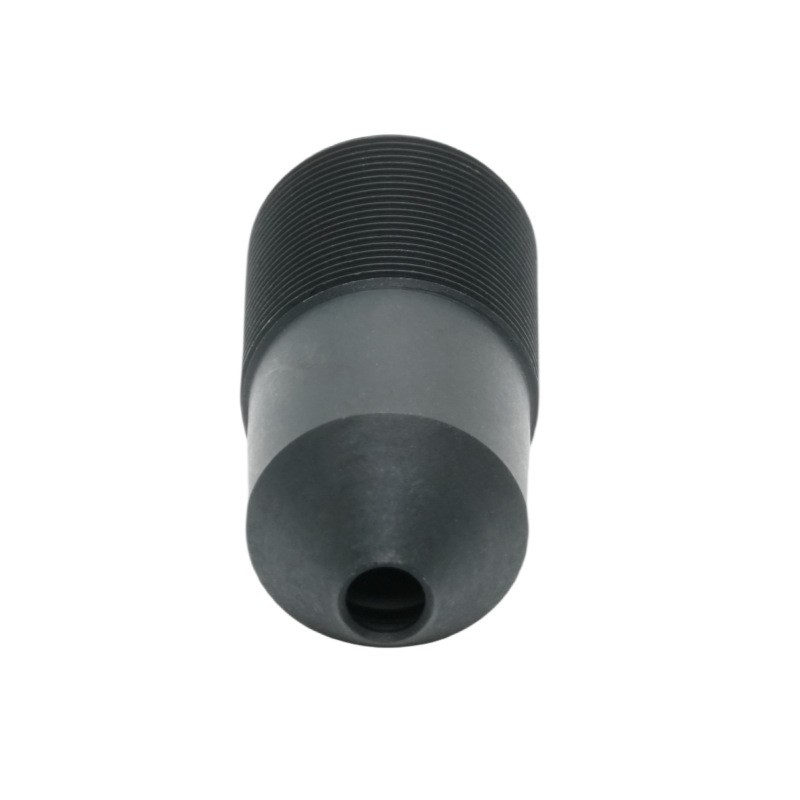

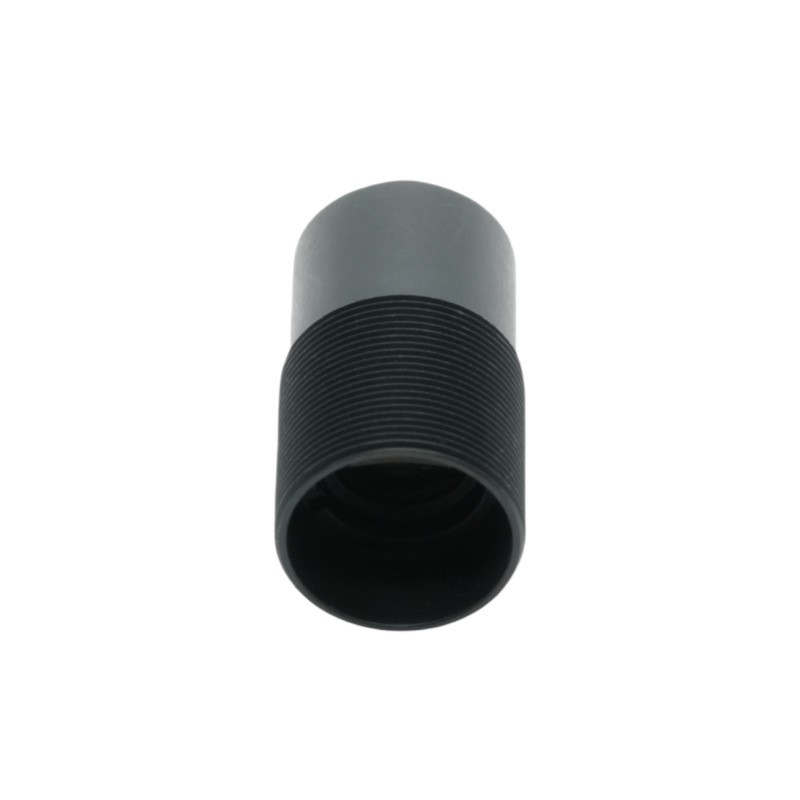

De PL-1645F-M12 van BOSHI Optical Technology is een compacte lens met een brandpuntsafstand van 16 mm en een diafragma van F4.5, speciaal ontworpen voor sensoren van 1/2"-formaat. Deze lens met M12-vatting is ontworpen met een volledig glazen constructie met 4 glazen elementen en levert een diagonaal gezichtsveld van 28,3° en ondersteunt een maximale beeldcirkel van Ø8,5 mm, waardoor het een ideale match is voor 1/2" en kleinere camera's in zichtsystemen met beperkte ruimte. Met een mechanische achterbrandpuntsafstand van 3,65 mm en een totale spoorlengte van slechts 28,65 mm, kan de PL-1645F-M12 naadloos worden geïntegreerd in cameramodules op bordniveau voor industriële inspectie, biometrische identificatie en ingebedde beeldvormingstoepassingen. BOSHI Optical Technology heeft deze 16 mm F4.5-lens geoptimaliseerd voor superieure verlichting van rand tot rand, waarbij een relatieve verlichting van 95% en een ultralage tv-vervorming van -0,25% worden bereikt, waardoor een getrouwe beeldreproductie wordt gegarandeerd, zelfs in scènes met hoog contrast. De hoofdstraalhoek wordt strikt gecontroleerd onder de 8°, waardoor vignettering en kleurverschuiving worden geminimaliseerd in combinatie met moderne CMOS-sensoren. Of deze nu wordt gebruikt in fabrieksautomatisering, logistieke barcodelezers of medische beeldapparatuur, deze 1/2" sensorlens biedt een uitgebalanceerde mix van resolutie, compactheid en kosteneffectiviteit. Vertrouw op BOSHI Optical Technology om betrouwbare optische prestaties te leveren voor uw volgende generatie vision-product, waarbij de PL-1645F-M12 de maatstaf zet voor precisie in de M12-lenscategorie.

Gedetailleerde productbeschrijving:

1. Gedetailleerde parameter

Brandpuntsafstand (EFL):16 mm ±5% - Biedt een gemiddeld telefotoperspectief, ideaal voor objectherkenning op werkafstanden tussen 100 mm en 2000 mm.

Diafragma (F/NO):F4,5 ±5% - Brengt de lichtdoorvoer in evenwicht met de scherptediepte, geschikt voor binnen- en goed verlichte buitenomgevingen zonder dat dit ten koste gaat van de resolutie.

Optische constructie:4G (volledig glazen elementen) - Zorgt voor thermische stabiliteit, hoge transmissie en weerstand tegen aantasting door het milieu in vergelijking met hybride kunststof-glasontwerpen.

Afbeeldingscirkel:Ø8,5 mm max. - Dekt 1/2"-sensoren volledig (diagonaal ~8 mm) en is achterwaarts compatibel met 1/2,3"- en 1/3"-formaten.

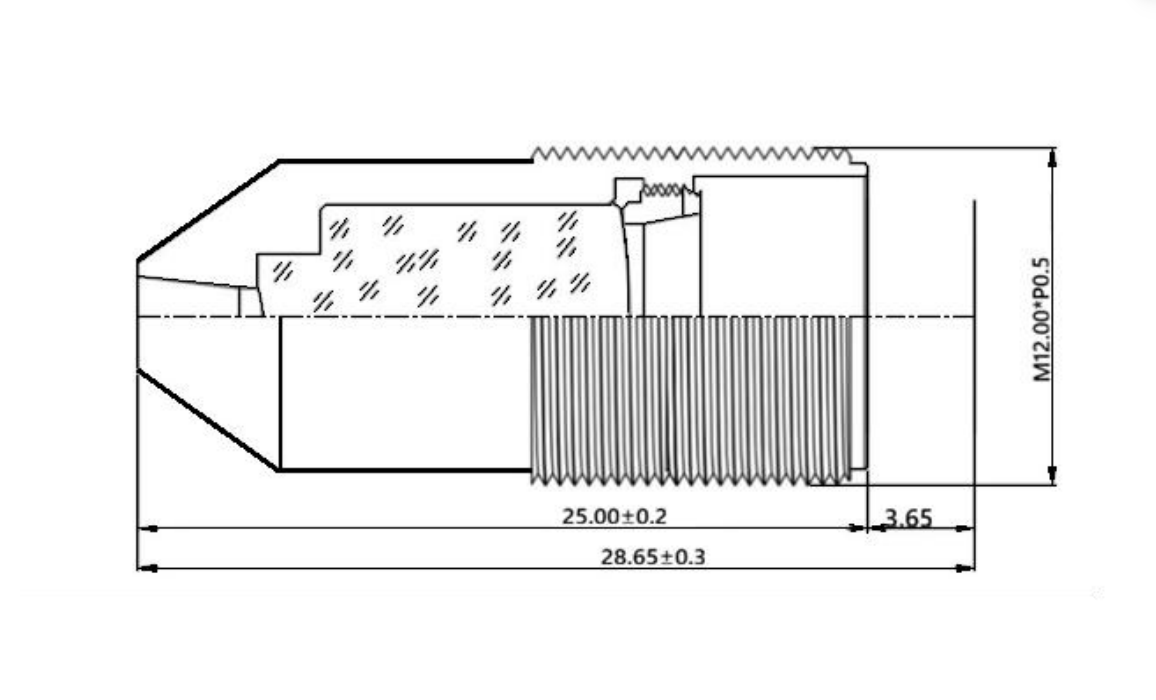

Mechanische achterbrandpuntsafstand:3,65 mm ±0,2 - Maakt eenvoudige integratie mogelijk met standaard M12-sensorkaarten en optionele IR-cut-filterhouders.

Totale baanlengte:28,65 mm ±0,3 - Ultracompact profiel voor geminiaturiseerde camera's in drones, draagbare apparaten en bewakingsknooppunten.

TV-vervorming:-0,25% - Bijna onzichtbare tonvormige vervorming, essentieel voor metingen en OCR-toepassingen.

Relatieve verlichting:95,0% - Uitzonderlijke uniformiteit, waardoor de noodzaak voor flat-field-correctie bij nabewerking wordt verminderd.

CRA (hoofdstraalhoek):<8°- Komt overeen met de microlensarray van de meeste Sony-, ON Semi- en OmniVision 1/2"-sensoren, waardoor kleurschaduw wordt voorkomen.

Monteren:M12×P0.5 - Industriestandaard schroefdraad voor snelle uitwisselbaarheid en actieve uitlijning.

2. Prestatievoordelen

Hoge uniformiteit en lage vervorming: De relatieve verlichting van 95% en -0,25% vervorming zorgen ervoor dat de lens met een brandpuntsafstand van 16 mm en een diafragma van F4.5 geometrisch nauwkeurige beelden produceert met minimale fall-off, waardoor de overhead van algoritmische correcties in machine vision-pijplijnen wordt verminderd.

Geoptimaliseerde CRA voor moderne sensoren: Met een hoofdstraalhoek van minder dan 8° elimineert deze 1/2" sensorlens perifere kleurartefacten, waardoor een consistente witbalans en kleurgetrouwheid over het hele veld mogelijk wordt - een cruciaal voordeel voor gezichtsherkenning en op kleur gebaseerde sortering.

Volledig glazen robuustheid: De 4G-constructie is bestand tegen focusverschuiving als gevolg van temperatuurschommelingen (-20 °C tot +70 °C), waardoor de industriële lens met M12-vatting betrouwbaar is op fabrieksvloeren, buitenkiosken en ondersteunende camera's in de auto.

Compact mechanisch ontwerp: Met een lengte van slechts 28,65 mm past hij in slanke behuizingen, terwijl de 3,65 mm BFL voldoende ruimte biedt voor afdekglas of filterstapels, waardoor het mechanische ontwerp voor systeemintegrators wordt vereenvoudigd.

Plug-and-Play-compatibiliteit: De M12-schroefdraad en de standaard achterste brandpuntsafstand maken directe vervanging van bestaande lenzen mogelijk zonder mechanisch herontwerp, waardoor de time-to-market voor camera-OEM's wordt verkort.

3. Applicatiedomein

Industrial Machine Vision: De 16 mm F4.5-configuratie blinkt uit in defectdetectie op productielijnen (bijvoorbeeld PCB-inspectie, oppervlaktekrasanalyse) waar gematigde vergroting en lage vervorming van het grootste belang zijn.

Biometrie en toegangscontrole: De 1/2" sensorlens levert scherpe iris- en gezichtskenmerken op een werkafstand van 30-50 cm, terwijl de <8° CRA compatibiliteit garandeert met NIR-verbeterde sensoren voor actieve IR-verlichting.

Logistiek en lezen van streepjescodes: Het gezichtsveld van 28,3° en de hoge relatieve verlichting maken betrouwbare decodering van 1D/2D-codes over verschillende pakketgroottes mogelijk, zelfs bij ongelijke verlichting.

Ingebouwde OEM-systemen: Van het vermijden van drone-obstakels tot medische endoscopie, de M12-vattinglens biedt een bewezen vormfactor voor volumeproductie, waarbij BOSHI Optical Technology volledige optische en mechanische documentatie biedt voor snelle integratie.

Slimme retail- en schapbewaking: het profiel met lage vervorming ondersteunt een nauwkeurige schatting van de productafmetingen en naleving van het schappenplan, terwijl de compacte behuizing past in discrete camera's aan het plafond of aan de rand van een plank.
