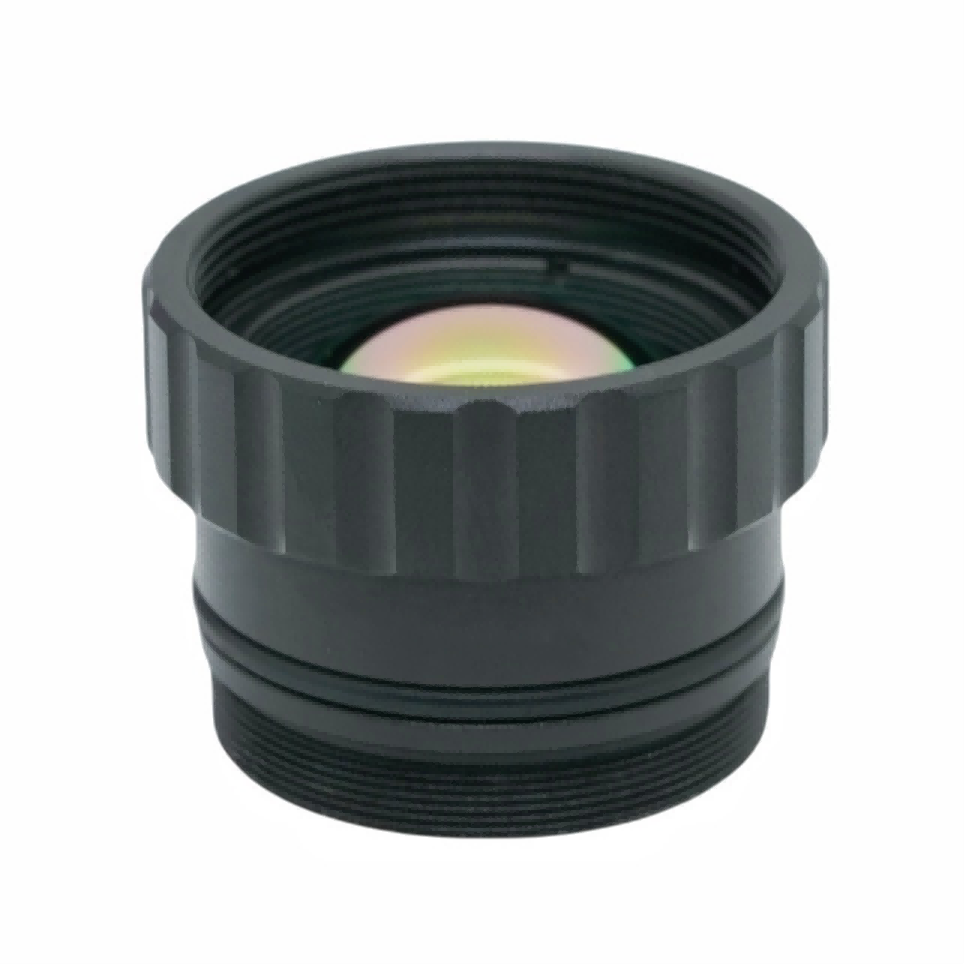

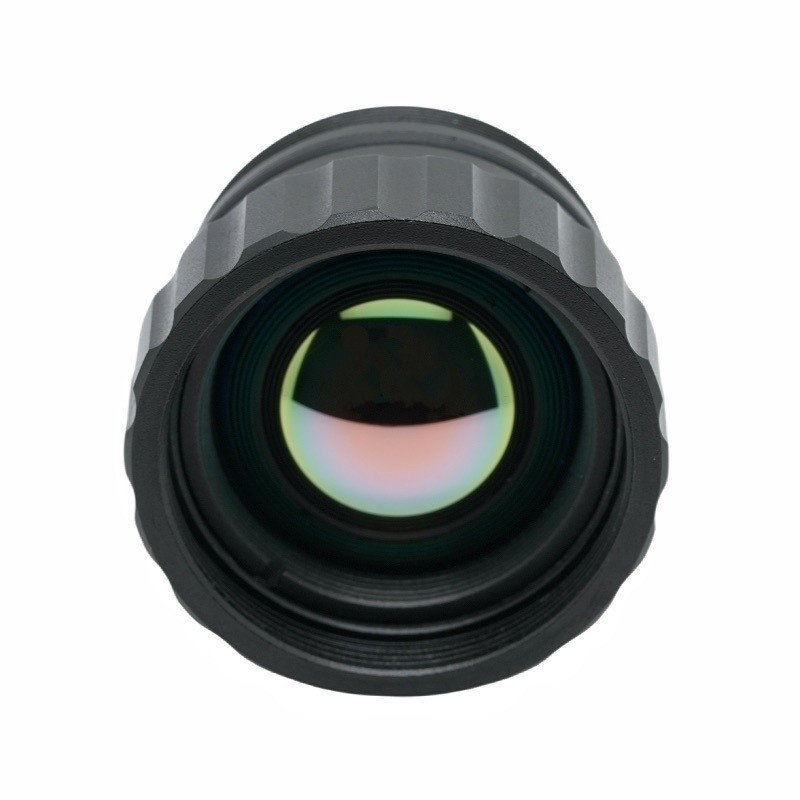

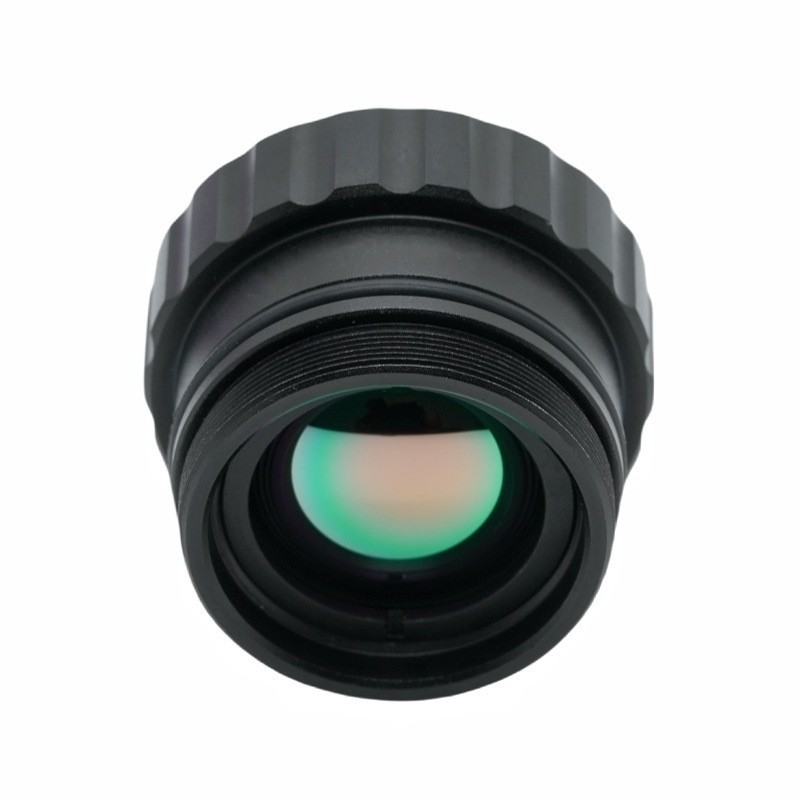

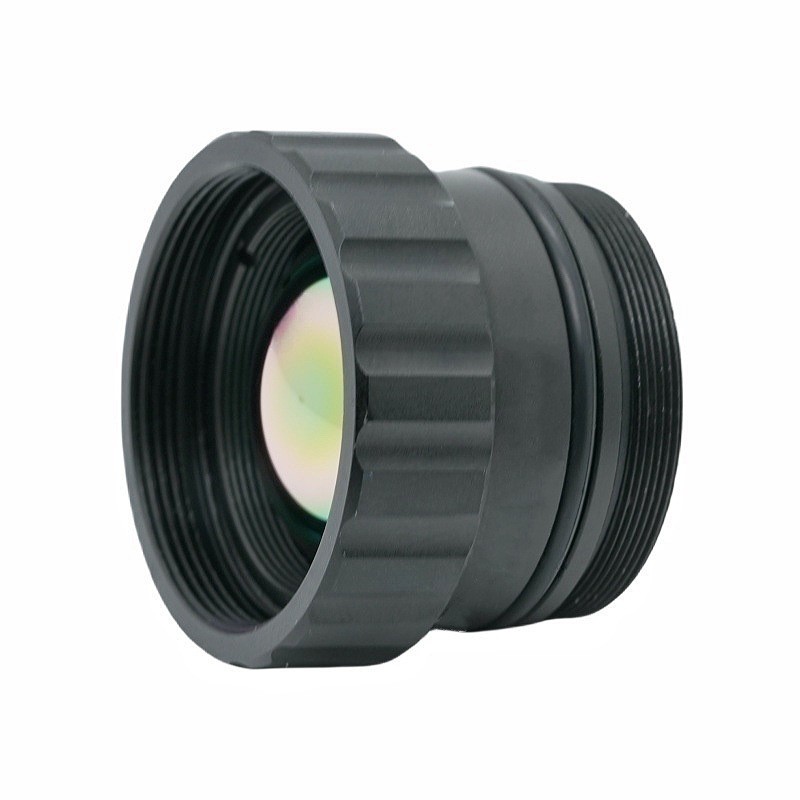

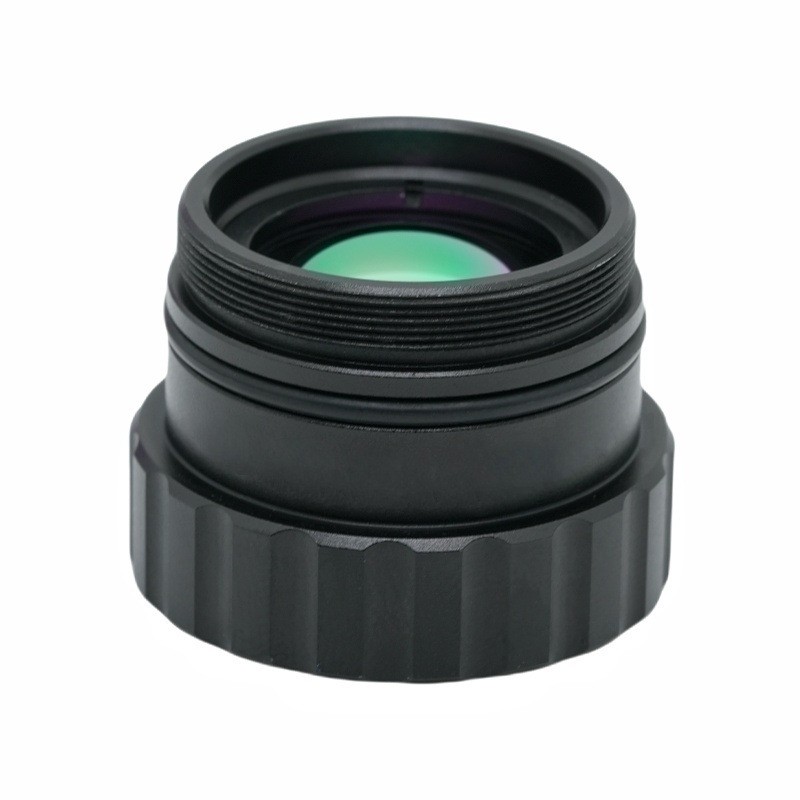

Productbeschrijving19 mm F1.0 M22 12um AR-lens Langegolf infrarood warmtebeeldlens
BOSHI-LENS is een toonaangevende fabrikant, leverancier en exporteur van China Standard M12-lenzen. Vasthouden aan het streven naar perfecte kwaliteit van producten, zodat onze standaard M12-lens door veel klanten tevreden is gesteld. Extreem design, hoogwaardige grondstoffen, hoge prestaties en een concurrerende prijs zijn wat elke klant wil, en dat is ook wat wij u kunnen bieden. Wij bieden u de beste after-sales service en tijdige levering.

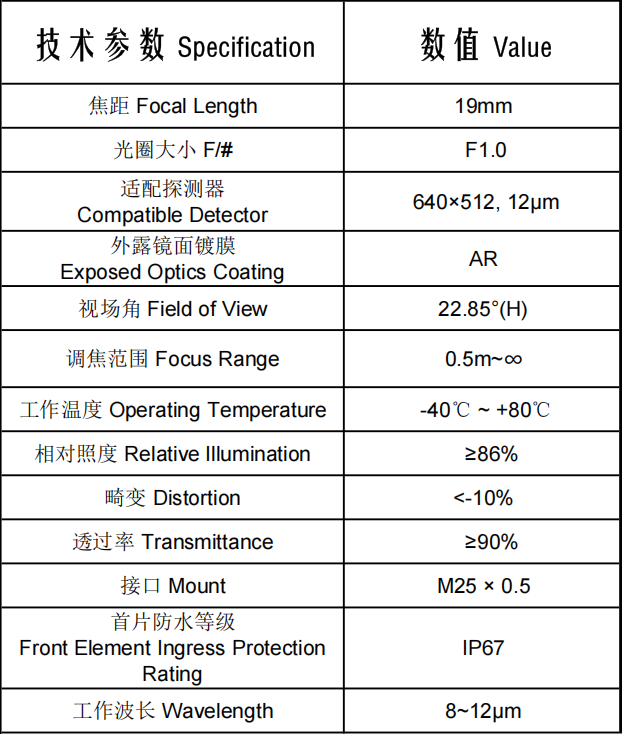

I. Gedetailleerde interpretatie van kernparameters

1. Diepgaande uitsplitsing van parameters

1. 19 mm brandpuntsafstand, ultragroot diafragma F1.0

F1.0 is een zeldzaam groot diafragma onder LWIR-lenzen, dat een veel hogere lichtstroom levert dan conventionele F1.4/F1.8-modellen en de signaal-ruisverhouding aanzienlijk verbetert voor zwakke warmtebronnen bij lage temperaturen.

De brandpuntsafstand van 19 mm vernauwt het gezichtsveld en vergroot verre doelen, gespecialiseerd voor fijnkorrelige temperatuurmetingen en -bewaking over lange afstanden waarvoor duidelijke detailherkenning vereist is.

2. Bedrijfsgolflengte: 8 ~ 12 μm

Standaard atmosferisch transmissievenster voor langegolf-infrarood, compatibel met ongekoelde vanadiumoxide thermische camerakernen voor thermische beeldvorming en temperatuurmeting van menselijke lichamen, elektrische apparatuur en machines.

3. Compatibele detector: 640×512, 12μm pixelafstand

Past bij reguliere industriële, ongekoelde infraroodkernen van Guide, Hikvision, Dahua, Dali en andere fabrikanten. De pixelafstand van 12 μm balanceert de beeldresolutie en de totale apparatuurkosten.

4. Horizontaal gezichtsveld: 22,85°

Smalle FOV-karakteristiek: doelen lijken groter op gelijke observatieafstanden, waardoor subtiele thermische details van veraf zichtbaar worden. Geoptimaliseerd voor monitoring op een vast punt over lange afstanden in plaats van een panoramische dekking over een groot gebied.

5. Focusbereik: 0,5 m ~ ∞

De ultrakorte minimale focusafstand van 0,5 m maakt close-upinspectie van kleine componenten mogelijk, terwijl oneindige focus patrouilles over lange afstanden ondersteunt, waarbij zowel thermische tests van microcomponenten als inspectie op afstand op grote oppervlakken in één lens worden uitgevoerd.

2. Kerncijfers voor beeldkwaliteit

1.AR antireflectiecoating op blootgestelde optica + doorlaatbaarheid ≥90%

Aangepaste antireflectiecoating geoptimaliseerd voor 8–12 μm-band. De ≥90% full-wave transmissie presteert beter dan het industriegemiddelde van 70%~85%, waardoor de opname van infraroodenergie wordt gemaximaliseerd om zwakke hitteplekken te detecteren, met minimale verblinding en spookbeelden bij intens licht.

2. Relatieve verlichting ≥86%

Beeldhoeken behouden 86% van de centrale helderheid met een verwaarloosbare daling van de helderheid aan de randen. Het uniforme frame elimineert temperatuurleesfouten aan de randen en vermijdt ruispieken veroorzaakt door geforceerde softwarematige verheldering van perifere gebieden tijdens scannen over grote gebieden.

3.Vervorming < -10%

De negatieve waarde duidt op tonvormige vervorming, een vaak voorkomende afweging bij infraroodlenzen met een lange, smalle kijkhoek. Er wordt een lichte geometrische lineariteit opgeofferd om superieure transmissie en relatieve verlichting te bereiken. Deze lens is geoptimaliseerd voor temperatuurdetectie en doelidentificatie, niet voor uiterst nauwkeurige maatmetingen.

3. Milieu- en mechanisch ontwerp

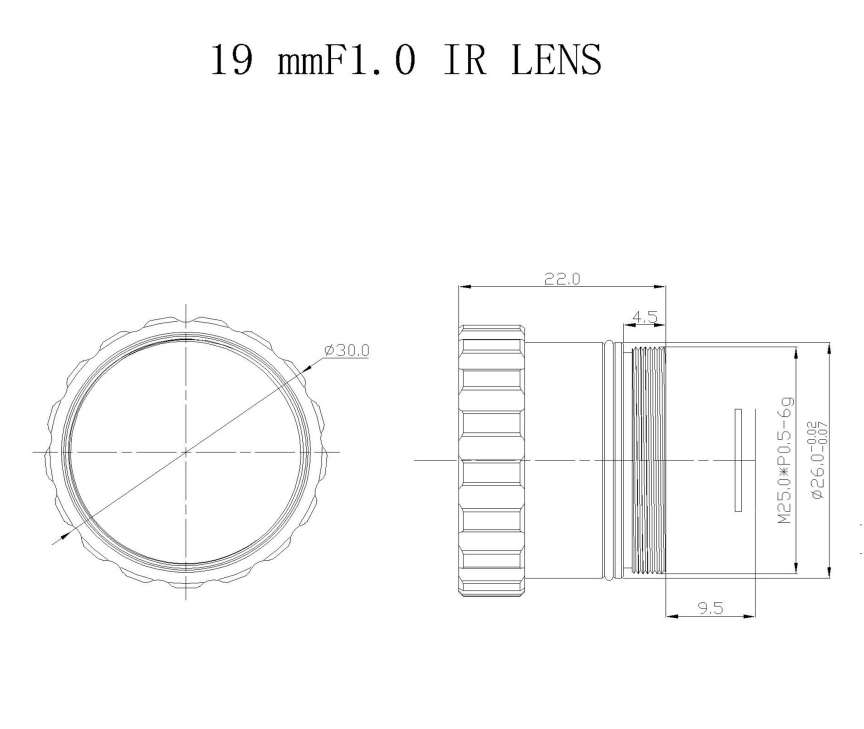

1. Montage: M25 × 0,5

Standaard interface met schroefdraad speciaal voor infraroodlenzen met lange focus, die naadloze integratie biedt met alle 640-pixel langegolf thermische camerakernen.

2. Beschermingsklasse voorelement: IP67

Ingebouwde stof- en waterdichte bescherming voor het voorste lenselement. Het kan buiten worden ingezet zonder extra beschermende ramen, is bestand tegen regenspatten en zandstormen en vereenvoudigt het structurele ontwerp van buitenapparaten.

3. Bedrijfstemperatuur: -40 ℃ ~ + 80 ℃

Ultrabreed temperatuurtolerantiebereik dat koude noordelijke winters, zinderende zomerse hitte en industriële werkplaatsen met hoge temperaturen omvat. Het behoudt een stabiele focus en intacte coating zonder delaminatie of defocussering onder extreme temperatuurschommelingen, voor gebruik het hele jaar door, 24 uur per dag.

II. Kernprestatievoordelen

Voordeel 1: Toonaangevende infraroodlichttransmissie: F1.0 groot diafragma + ≥90% ultrahoge transmissie

Er zijn maar weinig infraroodlenzen met lange focus en gelijkwaardige specificaties die een transmissie van 90% bereiken. Gecombineerd met het ultragrote F1.0-diafragma levert het toonaangevende gevoeligheid voor het detecteren van zwakke hittebronnen over lange afstanden, zoals kleine oververhitting van draad en verborgen temperatuurstijgingen van apparatuur, met scherpe beeldvorming van doelen bij lage temperaturen.

Voordeel 2: Superieure frame-uniformiteit voor nauwkeurige metingen van de randtemperatuur

De ≥86% ultrahoge relatieve verlichting minimaliseert helderheidsverzwakking bij beeldhoeken. Bij het scannen van grote reeksen apparatuur, zoals fotovoltaïsche panelen en schakelkasten, blijven de temperatuurwaarden aan de frameranden consistent zonder duidelijke afwijkingen.

Voordeel 3: Focus met twee bereiken voor macro- en langeafstandsscenario's

De close-focusmogelijkheid van 0,5 m maakt thermische inspectie van printplaten, kleine bedradingsterminals en lagers mogelijk, terwijl oneindige scherpstelling over lange afstanden patrouilles over meerdere kilometers ondersteunt. Eén enkele lens voldoet aan zowel het nauwkeurig testen van microcomponenten als de inspectie op een vast punt op afstand.

Voordeel 4: Robuustheid bij alle weersomstandigheden en stabiliteit bij hoge temperaturen

IP67-bescherming voor de frontlens gecombineerd met een bedrijfstemperatuur van -40~+80℃ maakt directe inzet mogelijk in ruwe omgevingen, waaronder mijnen, substations, wildernis en tunnels, zonder risico op focusafwijking of het loslaten van de coating onder extreme temperaturen.

Voordeel 5: Smalle gezichtsveld met lange focus voor vergrote details over lange afstanden

Vergeleken met kortere 13 mm-lenzen zorgen de brandpuntsafstand van 19 mm en het smalle gezichtsveld van 22,85 ° voor een hogere doelvergroting op dezelfde afstand, ideaal voor het identificeren van kleine thermische defecten, waaronder beschadigde isolatoren, gebroken draadstrengen en subtiele hotspots van apparatuur van ver weg.

III. Doeltoepassingsvelden

1. Inspectie van het elektriciteitsnet (primaire toepassing)

· Temperatuurmeting over lange afstanden voor hoogspanningstransmissielijnen en -palen: de 19 mm lange brandpuntsafstand vergroot isolatoren en draadverbindingen op duizenden meters afstand, terwijl de F1.0 hoge transmissie zwakke oververhittingsdefecten opvangt. IP67-bescherming en brede temperatuurtolerantie passen zich aan bergachtige buitenstations aan.

· Hotspotdetectie van PV-panelen: Hoge relatieve verlichting garandeert nauwkeurige temperatuurmetingen langs de paneelranden, en ≥90% transmissie detecteert zwakke batterijhotspots.

· Nauwkeurig thermisch testen van hoogspanningsschakelaars en transformatoren: minimale focus van 0,5 m ondersteunt close-upscannen van verborgen temperatuurafwijkingen op compacte elektrische componenten.

2. Voorspellend onderhoud voor industriële precisieapparatuur

· Bewaking op afstand van motoren, lagers en metallurgische machines: tolereert omgevingstemperaturen tot +80 ℃ om volledige productielijnen van veraf te scannen en oververhittingsstoringen vooraf te waarschuwen.

·Inspectie van elektronische componenten en kasten voor energieopslagbatterijen: macrofocus van 0,5 m lokaliseert subtiele thermische afwijkingen op printplaten en batterijcellen.

· Warmtelekpatrouille voor chemische pijpleidingen en opslagtanks over lange afstanden: scant op afstand volledige pijpleidingroutes om kleine beschadigingen aan de isolatie en warmteverliespunten op te sporen.

3. Buitenbeveiliging en grensbewaking op lange afstand

·Vaste perimeterwaarschuwing met vast punt voor olievelden, mijnen en industrieparken: een smal gezichtsveld vergrendelt verre heuvels en grensmuren om binnendringend personeel en voertuigen te detecteren aan de hand van hun thermische kenmerken.

· Nachtzicht onder alle weersomstandigheden voor grens- en kustverdediging: weerstand tegen lage temperaturen van -40 ℃ is geschikt voor ijskoude wildernis, en IP67-bescherming zorgt voor stabiele beelden bij regen, sneeuw en zandstormen.

4. Spoorvervoer en op voertuigen gemonteerde infraroodbewaking

·Thermische inspectie over lange afstanden van rijdraden voor hogesnelheidslijnen: een lange brandpuntsafstand vergroot bovengrondse kabels om oververhitting van rijdraden en positioneringshardware te detecteren; de frontlens is bestand tegen mist en stof uit tunnelomgevingen zonder beslaan.

· Temperatuurtesten op afstand van stalen rails en bevestigingsmiddelen, plus nachtzichtassistentie met lange focus voor systemen aan boord.

5. Bosbrandpreventie en monitoring van natuurlijke hulpbronnen

Bosbrandmonitoring via grondpan-tilt-eenheden of UAV's: Identificeert vroeg smeulend verborgen in bossen enkele kilometers verderop. Hoge transmissie vangt zwakke brandbronnen bij lage temperaturen op voor geavanceerde vroegtijdige waarschuwing bij natuurbranden.

6. Noodinspectie van speciale apparatuur

Thermische observatie over lange afstanden van brandscènes, verborgen risicoscreening bij hoge temperaturen in grote magazijnen en thermische monitoring op afstand van zware havenmachines.

IV. Uitleg over productafwegingen (beperkingsopmerking)

De aanzienlijke tonvormige vervorming (<-10%) maakt deze lens ongeschikt voor toepassingen die zeer nauwkeurige dimensionele metingen of geometrische mapping vereisen. Het optische ontwerp geeft prioriteit aan transmissie, randuniformiteit en temperatuurdetectiegevoeligheid over lange afstanden, puur geoptimaliseerd voor thermische metingen en doelherkenningsscenario's.
