Thermische beeldlens met een brandpuntsafstand van 19 mm

Product korte introductie

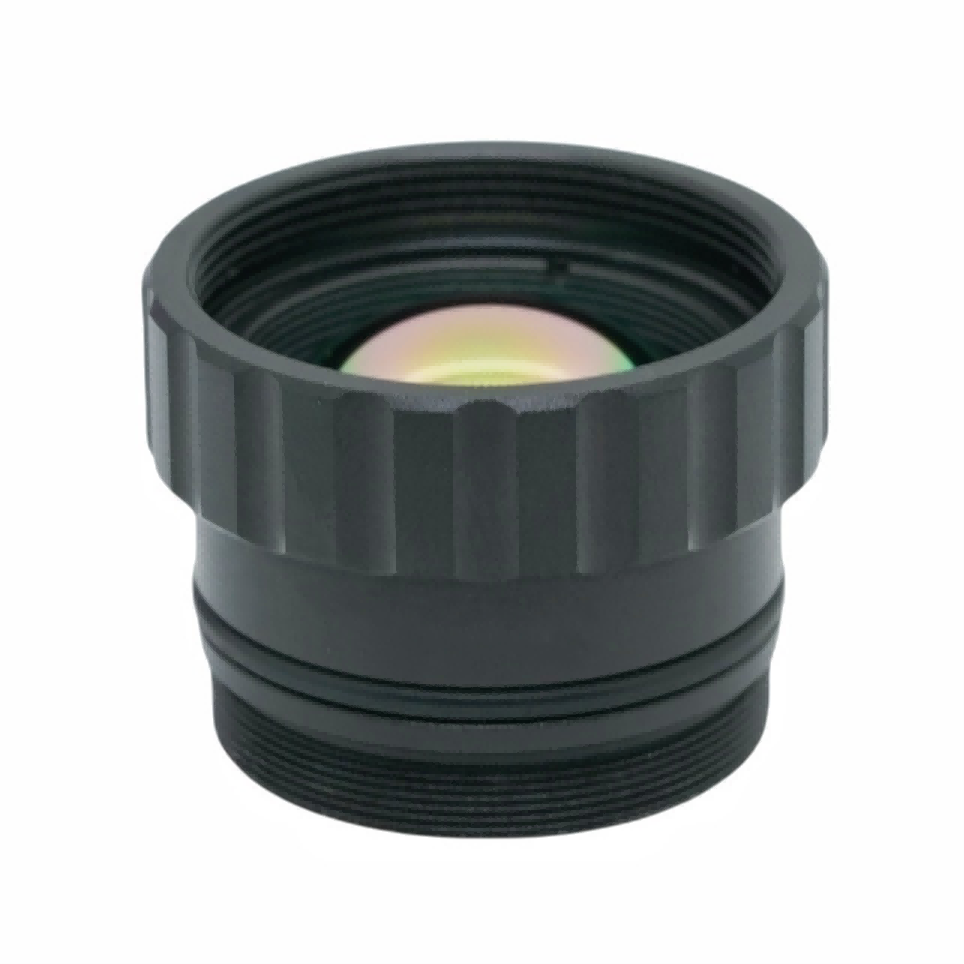

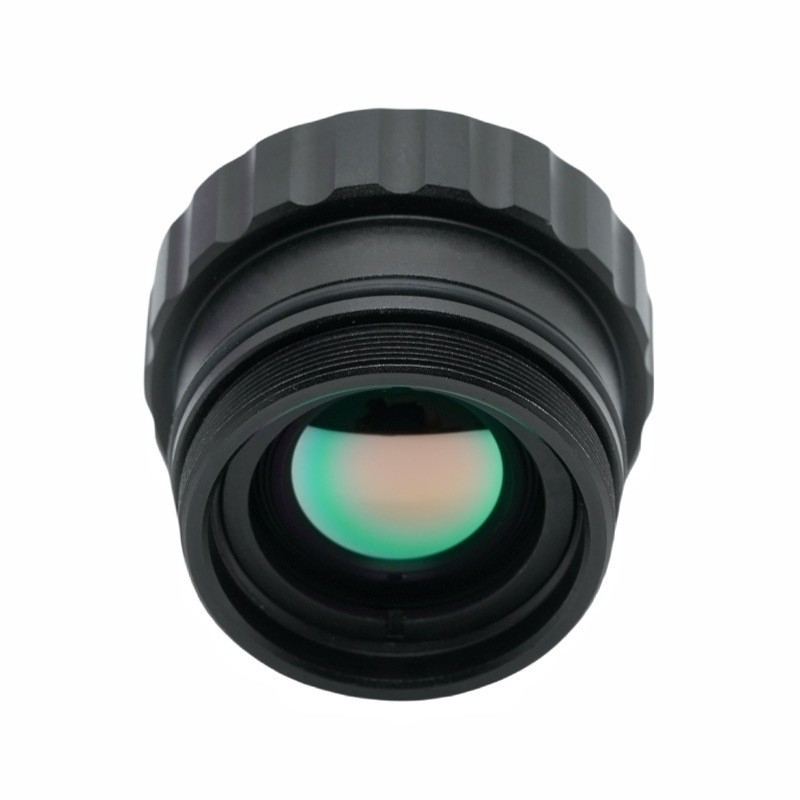

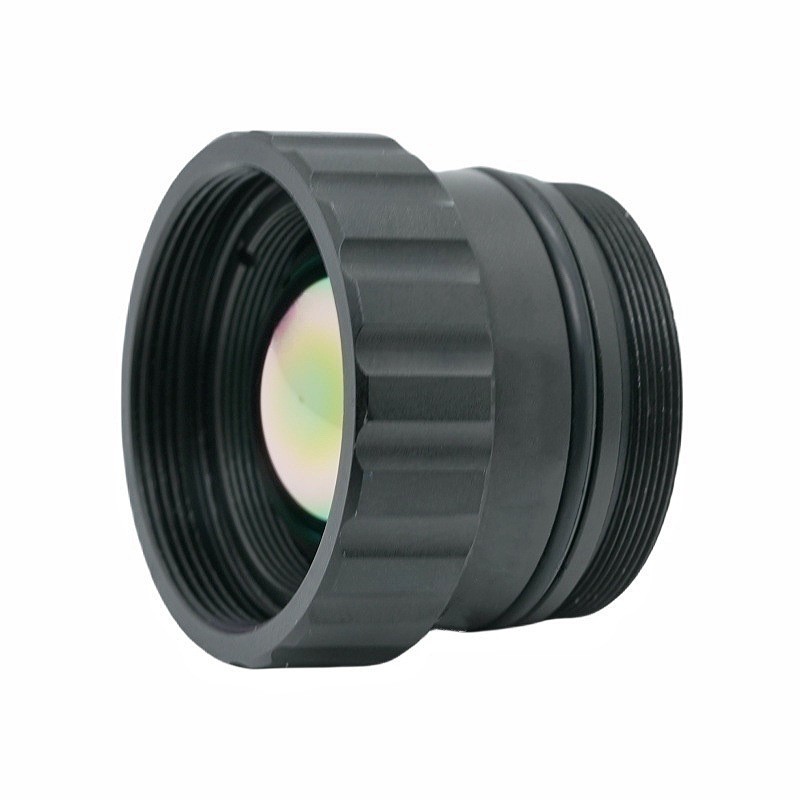

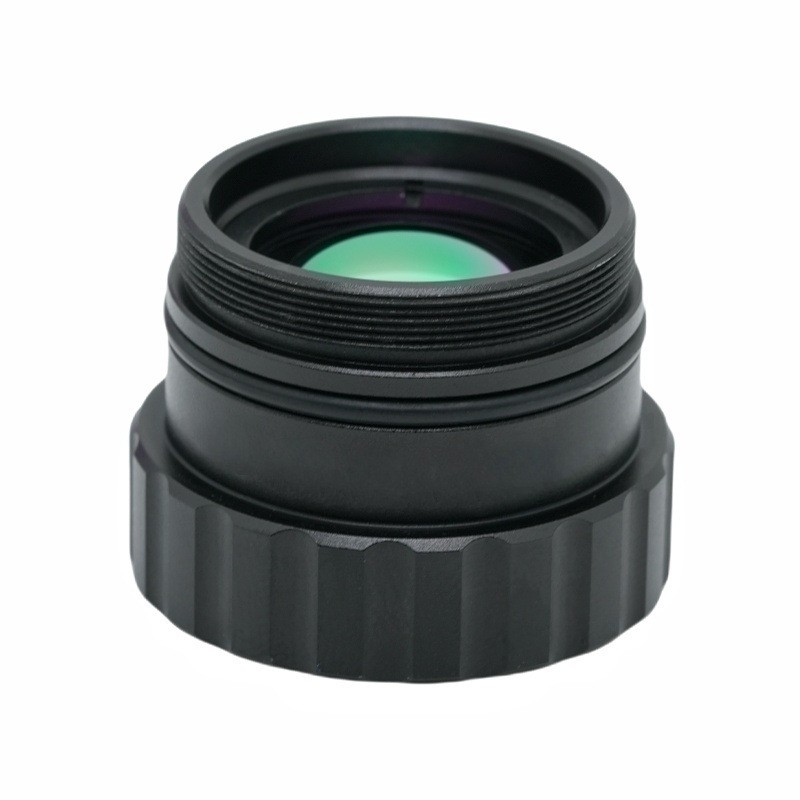

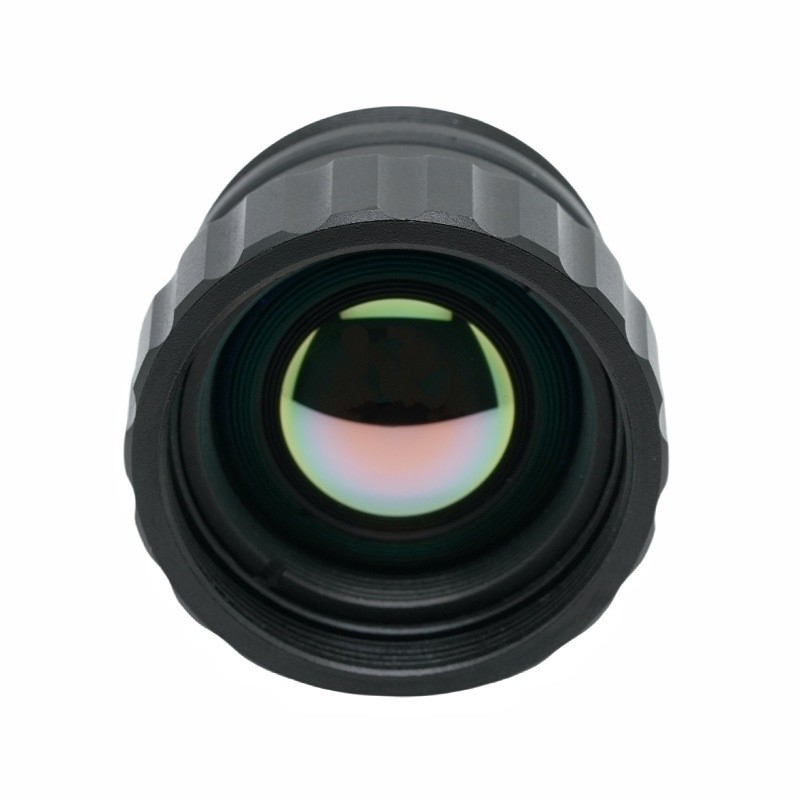

Deze F1.0 19 mm thermische infraroodlens, ontwikkeld door BOSHI Optical Technology, is een hoogwaardige optische component die op maat is gemaakt voor langegolf infrarood thermische beeldvormingssystemen die werken binnen de golflengteband van 8-12 μm. Deze 19 mm infraroodlens ondersteunt infrarooddetectoren van 640 x 512,12 μm en biedt een fijne balans tussen een gematigd horizontaal gezichtsveld en een opmerkelijk vermogen om licht te verzamelen. Deze langegolf-infraroodlens, vervaardigd door BOSHI Optical Technology, past AR-coating toe op alle blootgestelde optische oppervlakken en levert een waterdichte IP67-constructie aan het frontelement om te kunnen omgaan met gecompliceerde, zware omstandigheden buitenshuis. Het beschikt over een instelbare focus van 0,5 meter tot oneindig en handhaaft stabiele optische prestaties over een bereik van -40℃ tot +80℃, wat zorgt voor een bevredigende transmissie en relatieve verlichtingsopbrengst. Het fungeert als betrouwbare optische hardware voor industriële monitoring, perimeterbeveiliging en thermische camera's voor temperatuurmeting.

Gedetailleerde productbeschrijving

1. Parameteranalyse

Optische specificaties:Deze 19 mm infraroodlens wordt geleverd met een ultragroot diafragma van F1.0 en het horizontale gezichtsveld kan 22,85 graden bereiken, waardoor de detectieafstand en de dekkingscapaciteit van de scène goed in balans zijn. De werkingsgolflengte valt op het 8-12μm langegolf-infrarood-atmosferische venster, dat dient als kernspectrumband voor passieve thermische beeldvorming. De Thermal Imaging Optics kunnen voldoende infraroodstraling opvangen voor beeldreconstructie.

Detectorcompatibiliteit:De optische structuur is geoptimaliseerd voor een resolutie van 640 x 512, samen met infrarooddetectoren met een pixelafstand van 12 μm. Het past perfect bij de mainstream ongekoelde IR-lenssensormodules die op de markt verkrijgbaar zijn.

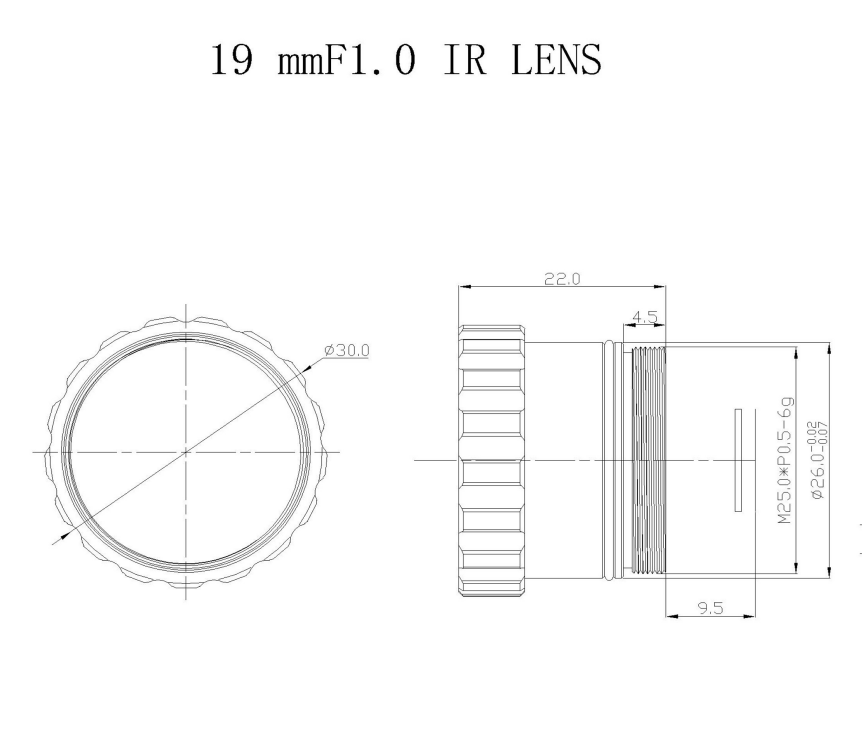

Mechanische en omgevingsparameters:Het maakt gebruik van de M25×0.5 Mount standaard draadstructuur om installatie- en montagewerkzaamheden te vergemakkelijken. Het focusaanpassingsbereik beslaat 0,5 meter tot oneindig en kan voldoen aan de observatievereisten voor zowel dichtbijgelegen doelen als scènes op lange afstand. Het werktemperatuurbereik strekt zich uit van -40℃ tot +80℃, wat zich aanpast aan werkomgevingen met ultrakoude en hoge temperaturen. De optische component aan de voorkant heeft een IP67-beschermingsgraad om stof en water van buitenaf te weerstaan.

Optische kwaliteitsindexen: Blootgestelde optische oppervlakken ondergaan een AR-coatingbehandeling. De totale transmissie van deze langegolf-infraroodlens kan maar liefst 90 procent bereiken. De relatieve verlichting blijft boven de 86 procent. De vervormingswaarde wordt onder de min 10 procent gehouden om de prestaties van de beeldgeometrie te garanderen.

2. Prestatievoordelen

1. Superieure lichtcollectie:De F1.0 ultragrote diafragmastructuur verhoogt de ontvangstefficiëntie van infraroodfotonen aanzienlijk. Wanneer het thermische stralingssignaal zwak is, kunnen thermische camera's uitgerust met deze 19 mm infraroodlens nog steeds heldere temperatuurcontrastbeelden weergeven.

2. Hoge optische efficiëntie:AR Coating werkt samen met de optische lenzengroep om infraroodenergieverlies te verminderen. De algehele transmissie blijft boven de 90 procent. Een relatieve verlichting van meer dan 86 procent zorgt ervoor dat de helderheid van het beeld uniform is vanaf het midden van het beeld naar de randen toe, en vermijdt op effectieve wijze het fenomeen van donkere hoeken in beeldopnamen.

3. Aanpassingsvermogen in ruwe omgevingen:De front-endlens bereikt het IP67-beschermingsniveau, wat het binnendringen van stof en spatwatererosie blokkeert. Het brede werktemperatuurbereik onderdrukt effectief optische thermische drift. BOSHI Optical Technology voert strikte verificatie van het temperatuuraanpassingsvermogen uit voor deze thermische beeldvormingsoptiek, zodat stabiele beeldprestaties kunnen worden gehandhaafd bij frequente temperatuurveranderingen.

4.Flexibele focusaanpassing:Het focusbereik van 0,5 meter tot oneindig ondersteunt een naadloze omschakeling tussen doelinspectie op korte afstand en bewakingstaken op lange afstand. Gebruikers kunnen de focusafstelling voltooien op basis van de werkelijke objectafstandsvereisten.

5. Controleerbare vervorming:De vervormingsindex blijft onder de min 10 procent. Het vermindert de geometrische vervorming van uitvoerbeelden en verhoogt de meetprecisie voor relevante toepassingsscenario's voor temperatuurmetingen.

6. Gestandaardiseerde interface:M25×0,5 Mount standaard schroefdraad kan snelle docking en integratie realiseren met de meeste reguliere ongekoelde infrarood thermische cameraassemblages op de markt. Het vermindert de werklast voor aangepaste aanpassingen voor systeemintegrators.

3. Toepassingsgebied

1. Perimeterbeveiliging en grensbewaking:Optisch beveiligingsproduct is een belangrijke productrichting van BOSHI Optical Technology. Deze ongekoelde IR-lens kan worden geïnstalleerd op thermische bewakingscamera's voor buitengebruik. Het implementeert de hele dag inbraakdetectie zonder hulp van zichtbaar licht. Typische gebruiksscenario's zijn onder meer het monitoren van fabrieksomheiningen, het beveiligen van parkgrenzen en grensinspectiewerkzaamheden.

2.Industrieel voorspellend onderhoud:Deze 19 mm infraroodlens kan worden gemonteerd op thermische inspectieapparatuur. Het personeel kan het gebruiken om oververhittingsfouten van elektriciteitsvoorzieningen, mechanische lagers, elektrische kasten en pijpleidingsystemen te ontdekken. Vroegtijdige detectie van fouten helpt onverwachte uitval van apparatuur te voorkomen.

3.Brandpreventie- en vroegtijdige waarschuwingssystemen:De langegolf-infraroodlens kan worden ingezet bij monitoringprojecten voor bosbranden en inspectiewerkzaamheden voor brandrisico's in magazijnen. Het kan abnormale hoge temperaturen vooraf registreren en een vroegtijdig waarschuwingssignaal geven bij brandongevallen.

4. Op een voertuig gemonteerde thermische zichtsystemen:Het dient als nachtelijke visuele hulpcomponent voor speciale voertuigen. In een volledig donkere omgeving of bij zware mist voltooit het de detectiewerkzaamheden voor voetgangers, obstakels op de weg en wilde dieren.

5. Detectie van energiebesparing in gebouwen:Het kan worden gecombineerd met draagbare warmtebeeldcamera's. Werknemers passen deze warmtebeeldoptiek toe om de warmteverliessituatie van de muur van het gebouw, de positie van luchtlekkage en problemen met defecten aan de isolatielaag te controleren. Het biedt gegevensondersteuning voor de energiebesparende renovatie van gebouwen.

6.Onbemande systeemladingen:Dit product kan worden geïntegreerd in UAV-apparaten. Het voert thermisch onderzoek vanuit de lucht, omgevingsmonitoring en zoekreddingstaken uit. De IP67-prestaties bieden garantie voor UAV-vluchten buitenshuis.
