Groothoeklens van 2,18 mm

1. Productoverzicht

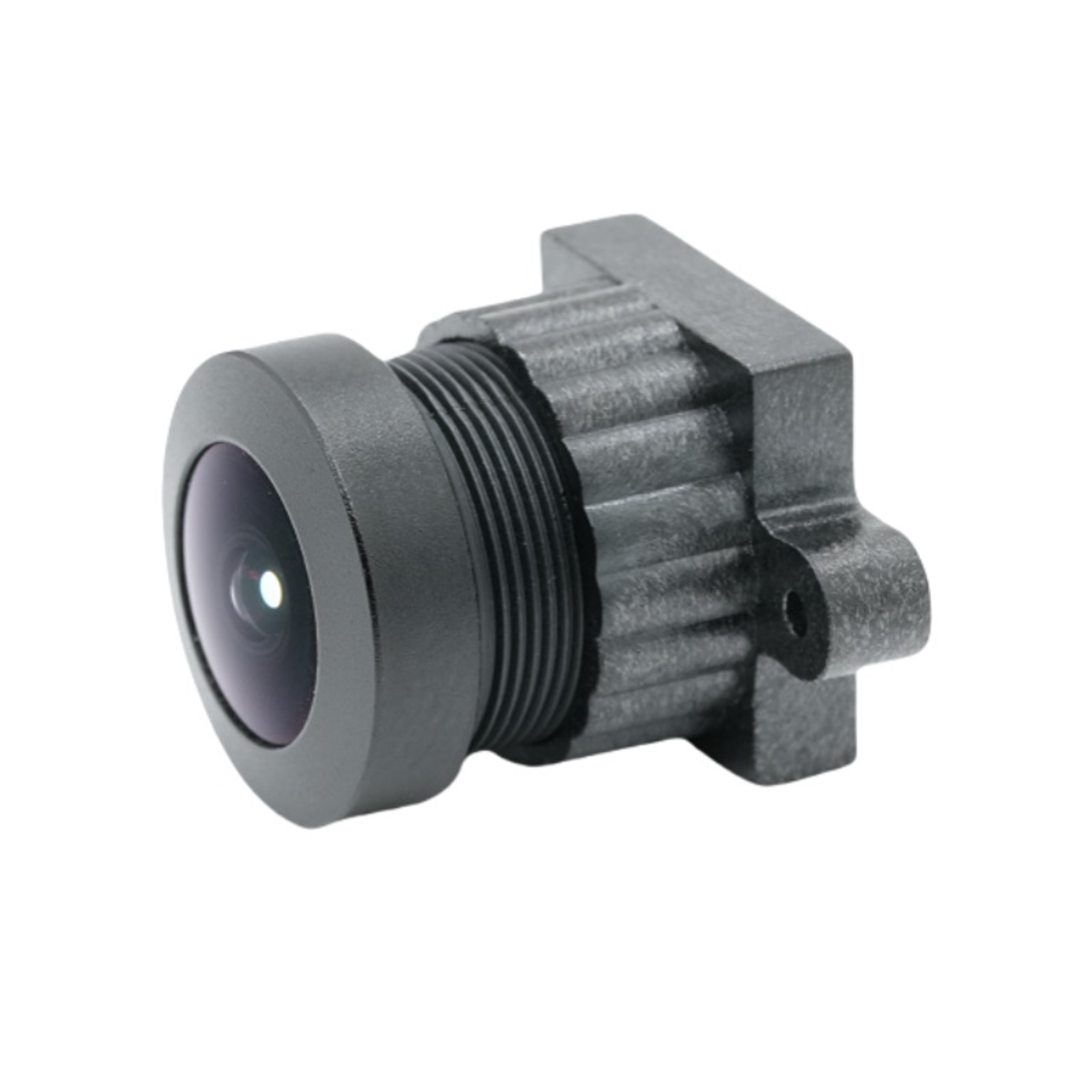

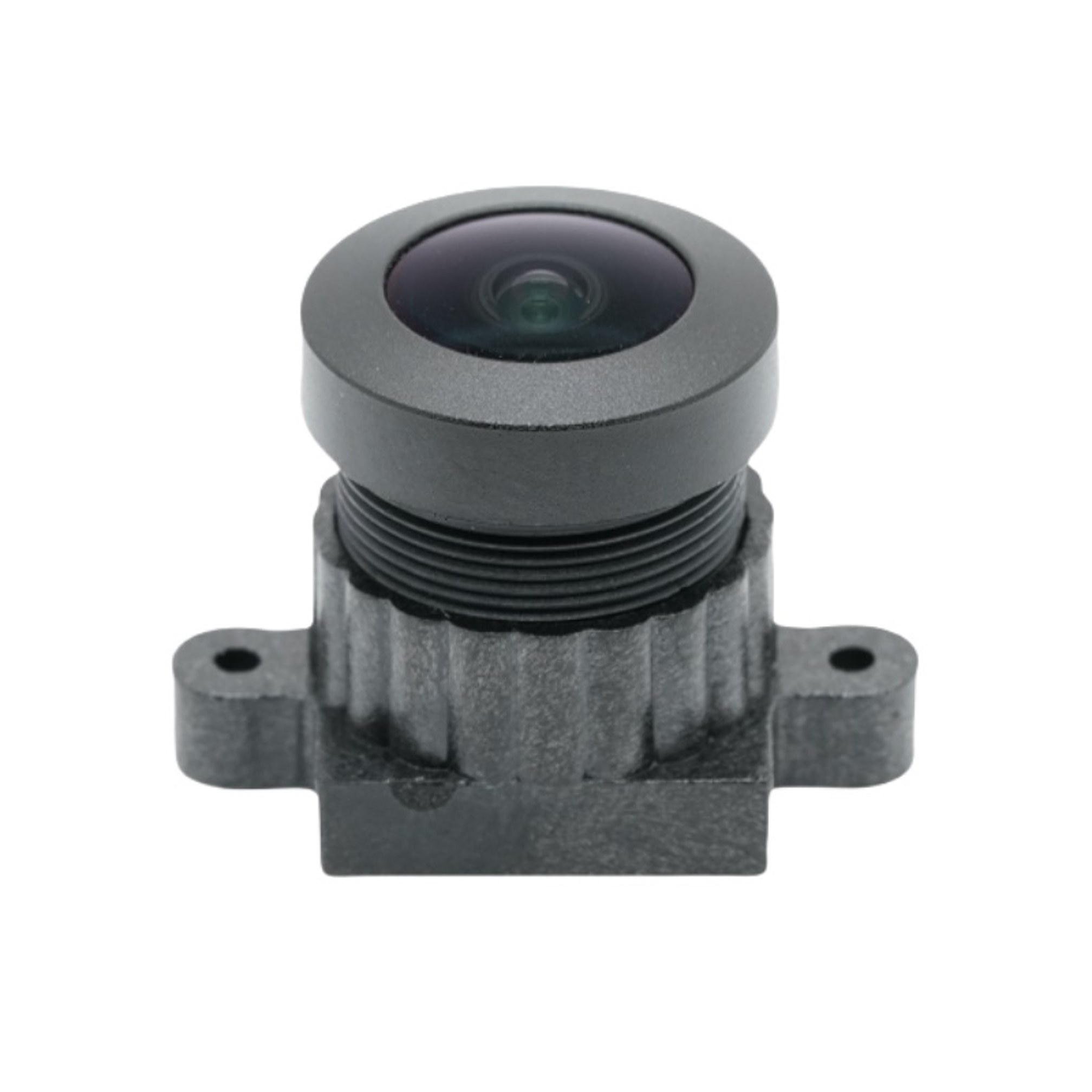

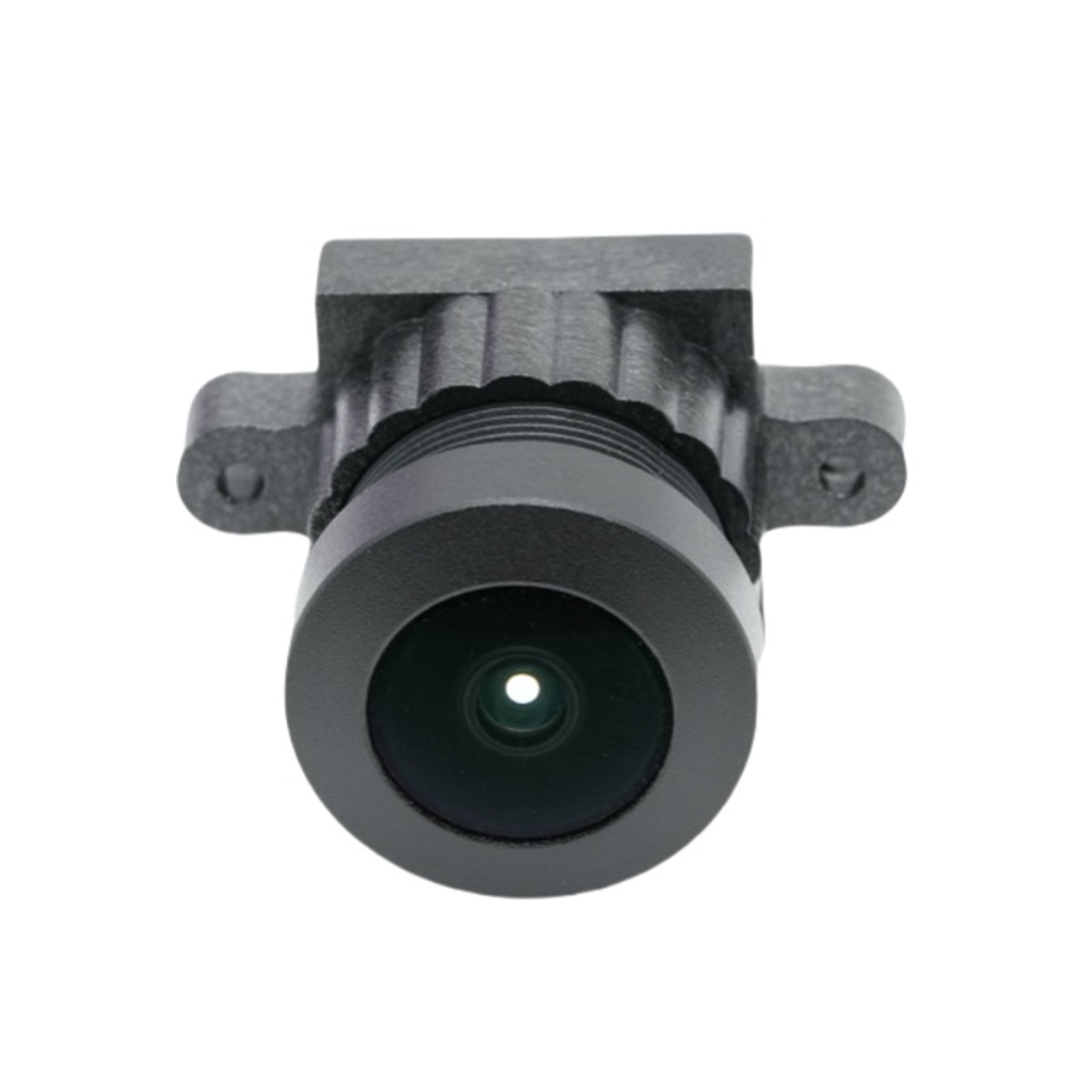

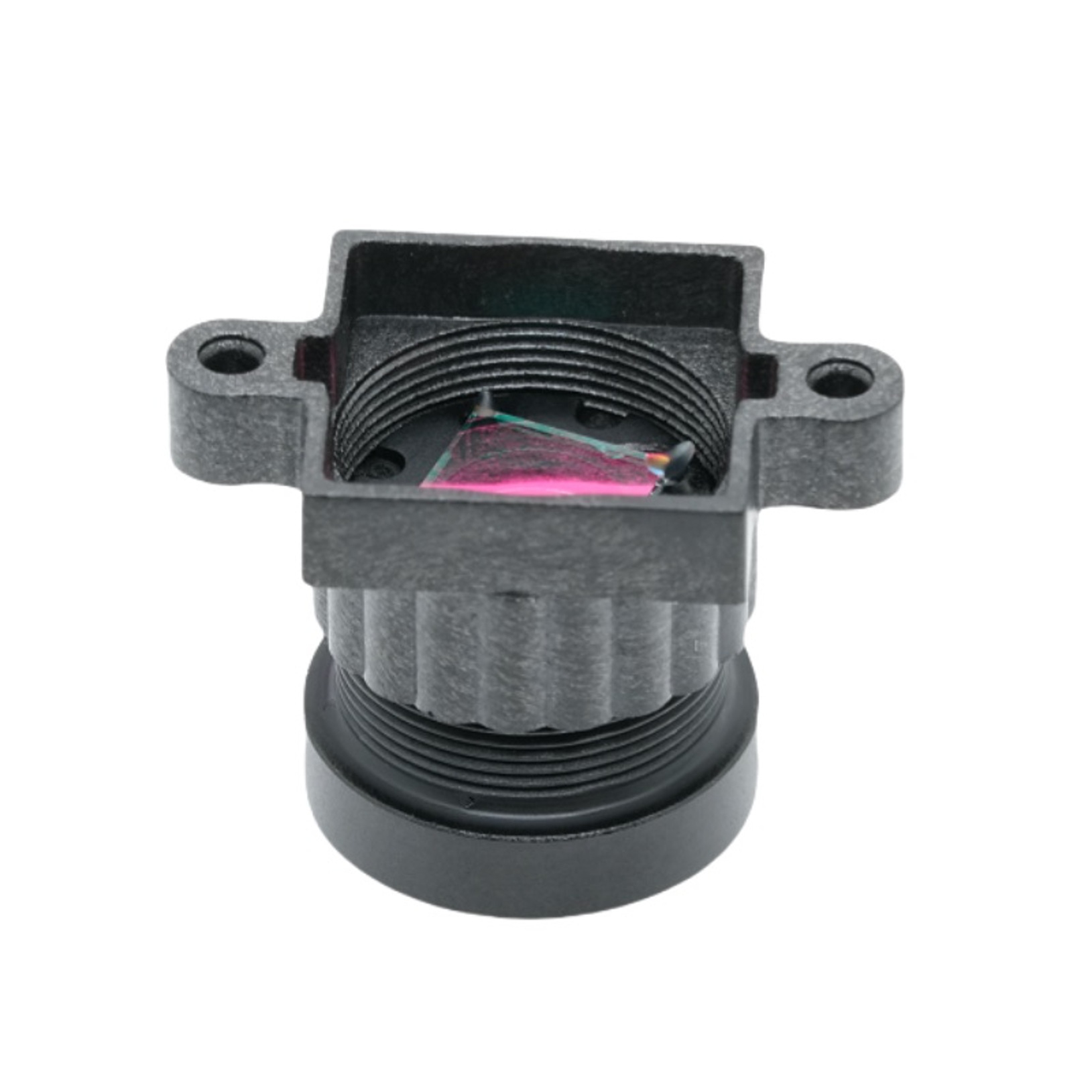

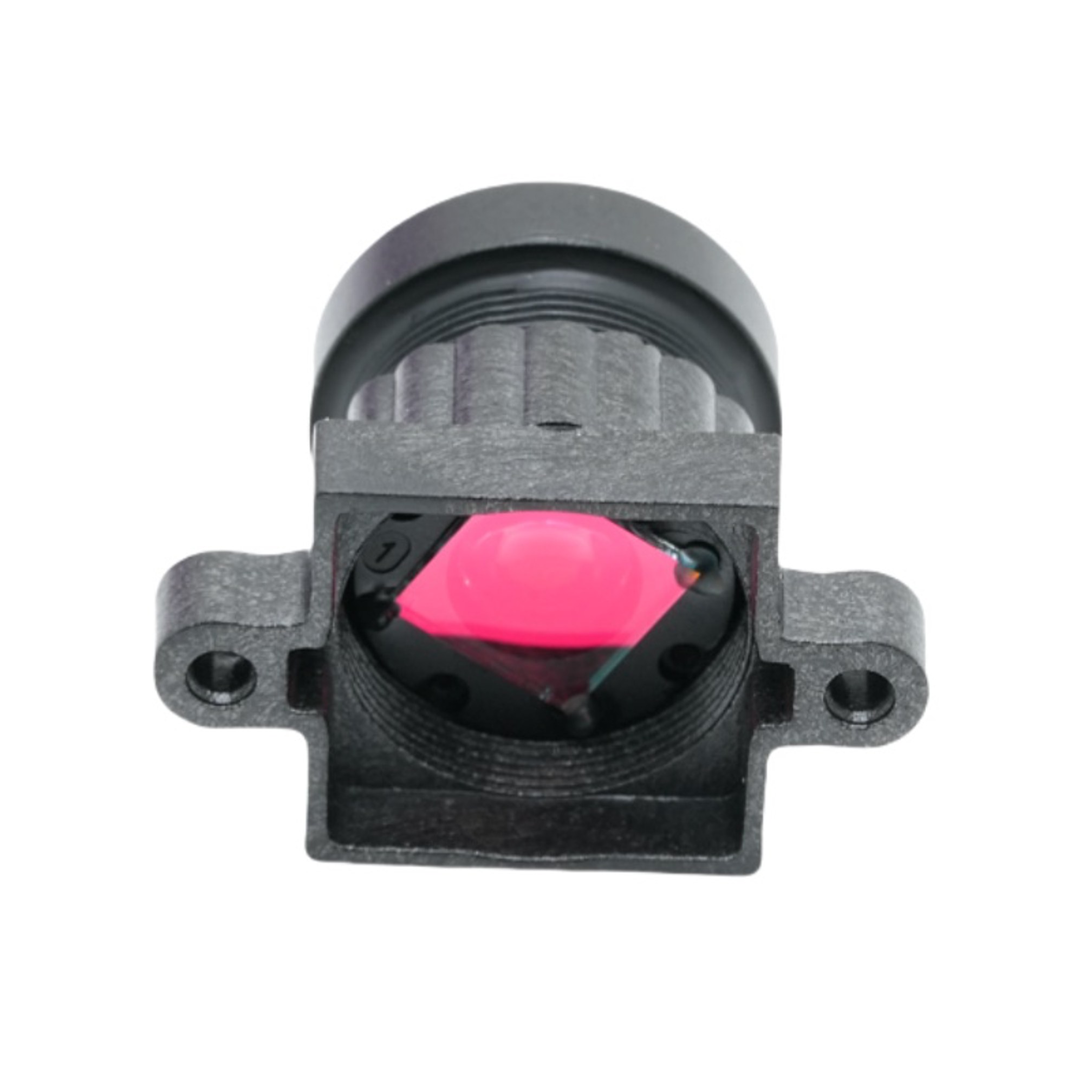

Deze hoogwaardige M12 fisheye-lens is ontworpen doorShangHai SILK Optische Technologie CO., LTDvoor naadloze panoramische monitoring met een ultragroot gezichtsveld. Deze ultragroothoeklens is ontworpen voor beeldsensoren van 1/2,7" en beschikt over een volwassen optische 2G3P+IR-structuur, waardoor een compact formaat en beeldcapaciteit de hele dag in balans zijn. De lens heeft een effectieve brandpuntsafstand van 2,18 mm, een vast diafragma van F2.4 en een diagonaal gezichtsveld van 185°, waardoor een groot dekkingsgebied met één camera mogelijk is zonder meerdere camera's aan elkaar te plakken. Als betrouwbare IR-gecorrigeerde lens behoudt hij een consistente beeldkwaliteit onder zichtbaar en infrarood licht voor bewakingsscenario's overdag en 's nachts. De totale track lengte wordt geregeld op 14,5 ± 0,2 mm, ter ondersteuning van geminiaturiseerde cameramodule-integratie, levert 46,0% relatieve verlichting en gecontroleerde CRA onder 20,43 °, waardoor vignettering aanzienlijk wordt verminderd en de reguliere CMOS-sensoren worden aangepast. ShangHai SLIK Optical Technology CO., LTD biedt stabiele massaproductie en aanpasbare optische oplossingen voor wereldwijde klanten die dit volwassen panoramische lensplatform gebruiken.

2. Gedetailleerde productbeschrijving

Parameter

1.Optische specificaties:EFL 2,18 ± 5%, F2,4 ± 5%, mechanische brandpuntsafstand achter 2,7 ± 0,2 mm. De maximale beeldcirkel van Φ6,3 mm komt precies overeen met 1/2,7”-sensoren om ineffectieve perifere beeldvorming te voorkomen.

2.Optische structuur:Het 2G3P+IR-ontwerp integreert glazen en plastic elementen met infraroodcorrectiecoating, waardoor de kosten, het gewicht en de optische prestaties van deze M12 fisheye-lens in balans zijn.

3. Gezichtsveld:185° diagonaal, 152° horizontaal, 83,6° verticaal, ultrabrede dekking. Het realiseert een vrijwel volledig zicht rondom en vermindert het aantal camera's voor bewaking over een groot gebied.

4. Beeldvormingsindicatoren:TV-vervorming -32,0%, relatieve verlichting 46,0%, CRA <20,43°. De geoptimaliseerde hoofdstraalhoek past op de meeste CMOS-sensoren, waardoor de risico's in donkere hoeken voor de ultragroothoeklens worden verminderd.

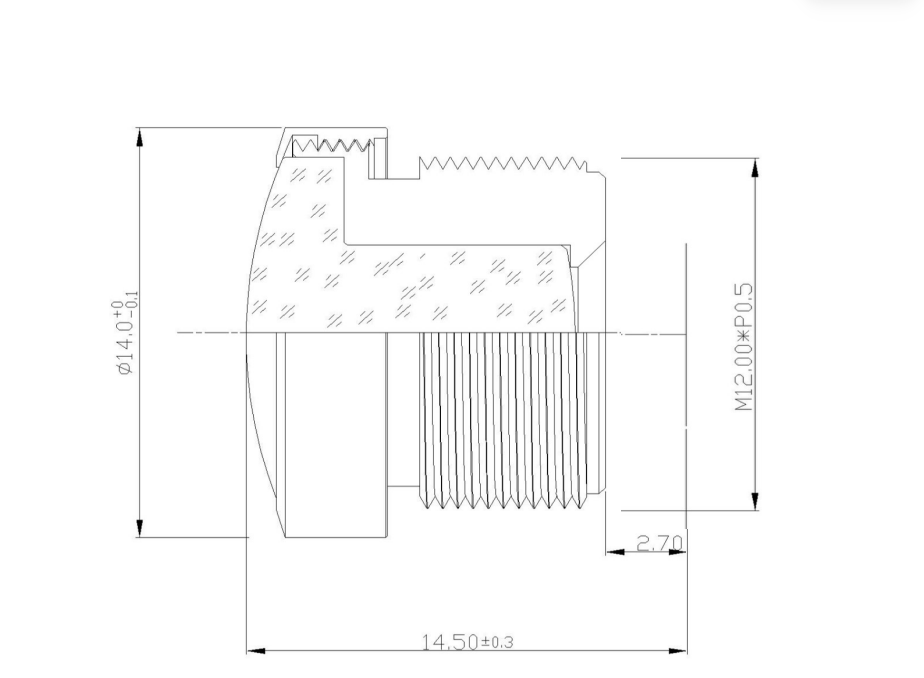

5. Mechanisch ontwerp:Standaard M12-vatting en 14,5 mm compacte TTL, eenvoudige montage in miniatuurcamera's.

Prestatievoordelen

1. Panoramische dekkingsmogelijkheid:Het ultrabrede zicht van 185° elimineert blinde zones, een kernsterkte van deze panoramische lens voor ruimtebewaking.

2. Compatibiliteit met dag-nacht IR:Als IR-gecorrigeerde lens vermijdt hij brandpuntsverschuiving tussen zichtbaar en IR-licht, waardoor zowel overdag als onder infrarood nachtzicht scherpe beelden worden geleverd.

3. Uniforme randhelderheid:46,0% relatieve verlichting verbetert de helderheid van het beeld aan de randen vergeleken met gewone fisheye-lenzen, waardoor duidelijke donkere hoeken worden verminderd.

4. Compact modulair ontwerp:Korte TTL- en standaard M12-interface ondersteunen dunne camerabehuizingen, ideaal voor kleine embedded vision-apparatuur.

5. Stabiele massaproductie:De lens is vervaardigd door ShangHai SLIK Optical Technology CO., LTD en ondergaat strikte optische tests om consistente prestaties over batches te garanderen.

Toepassingsgebied

1. Huis- en commerciële beveiliging:Panoramische bewakingscamera's voor binnenshuis, deurbelcamera's, antidiefstalbewaking in de detailhandel met behulp van deze M12 fisheye-lens.

2. Hulpzicht voertuig:Omringingssystemen voor auto's, op een voertuig gemonteerde groothoekmonitoring waarbij de ultragroothoeklens blinde gebieden rond auto's bedekt.

3. Industriële ingebedde visie:Mini-industriële inspectiecamera's, machine vision-modules die een grote velddekking vereisen.

4. Slimme IoT-apparaten:Slimme camera's voor thuis, panoramische videoconferentieapparatuur die vertrouwt op een IR-gecorrigeerde lens voor 24 uur per dag continue opname.

5. Publiek toezicht:Kleine panoramische beveiligingscamera's voor liften, gangen en kleine openbare ruimtes, waardoor klanten de kosten voor hardware-implementatie kunnen verlagen.
