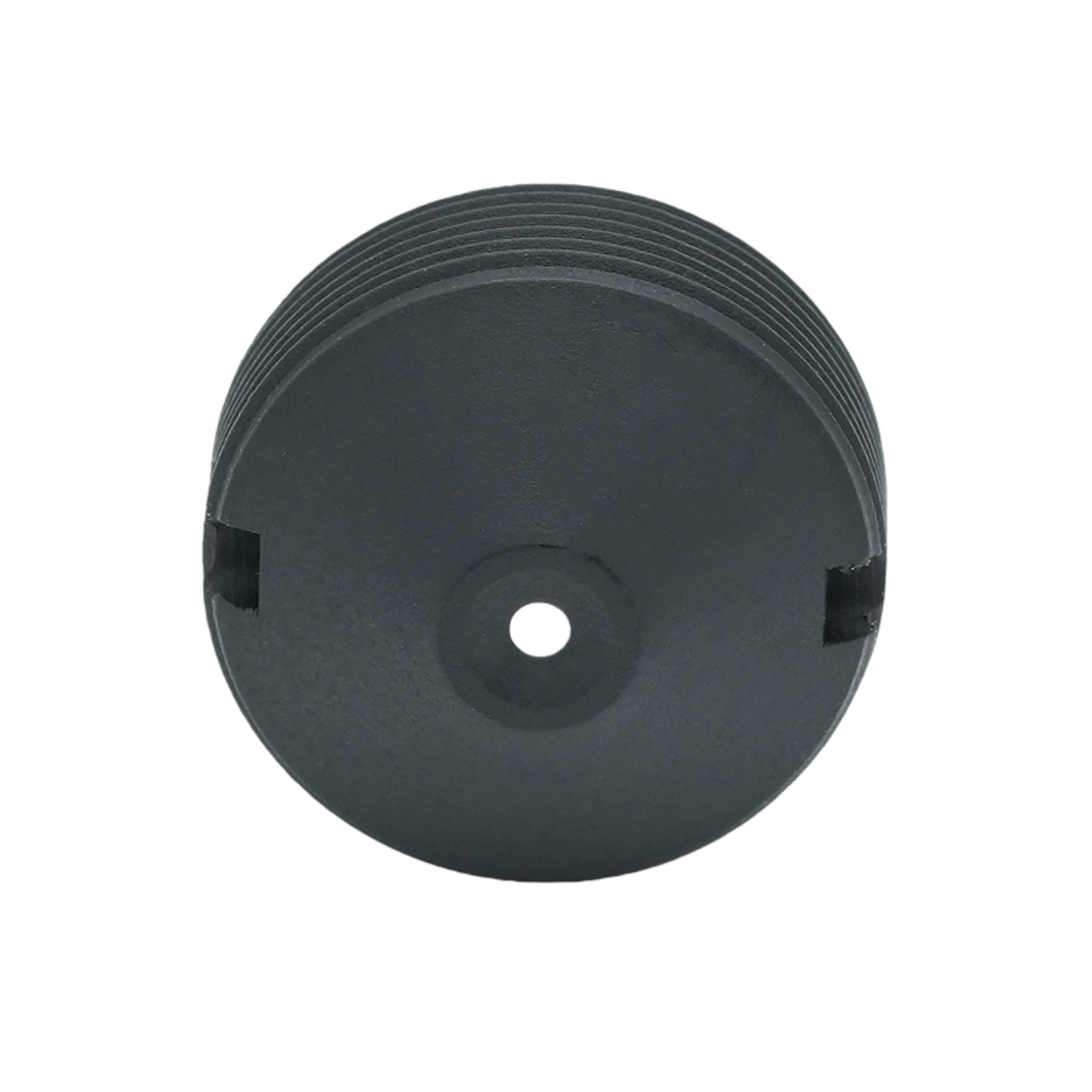

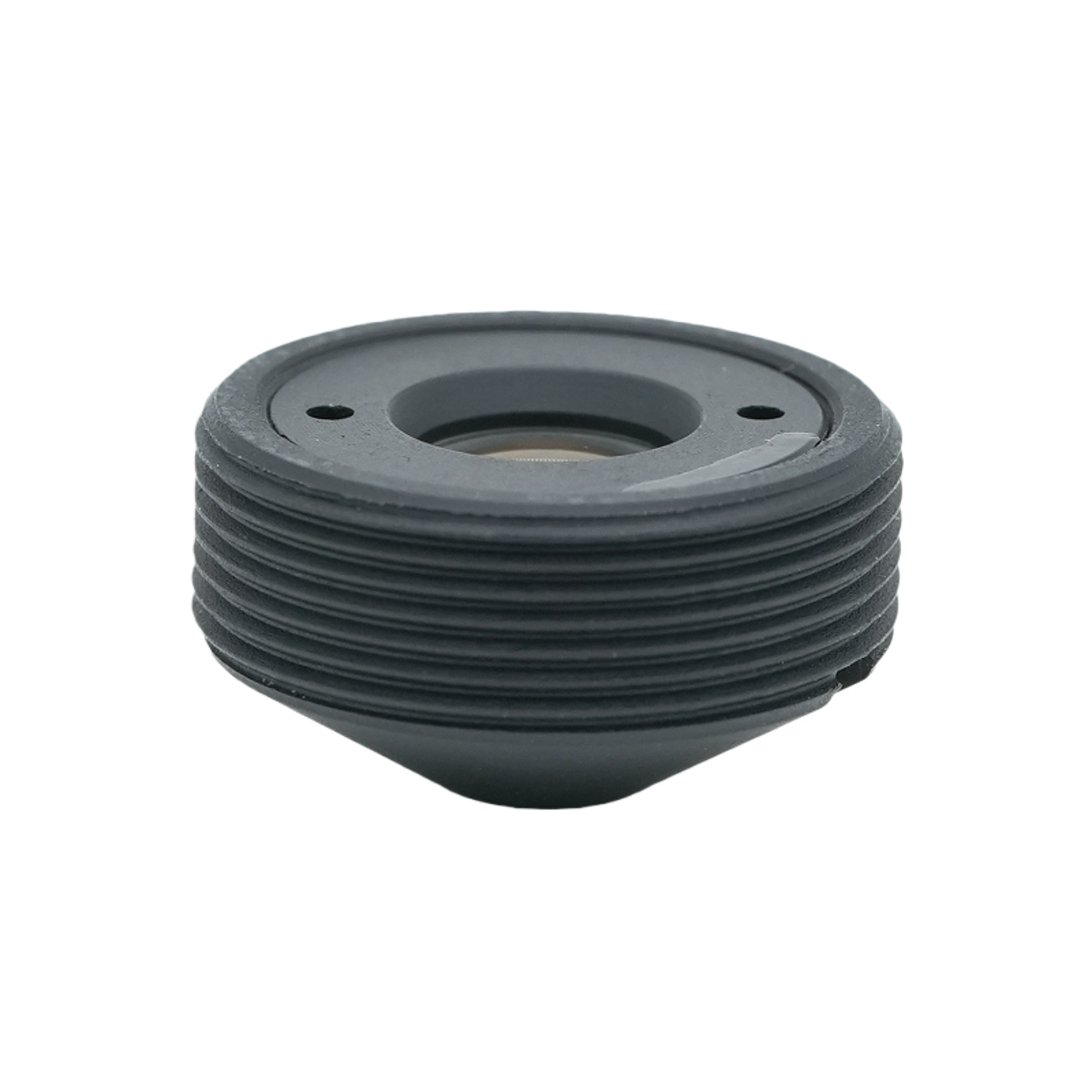

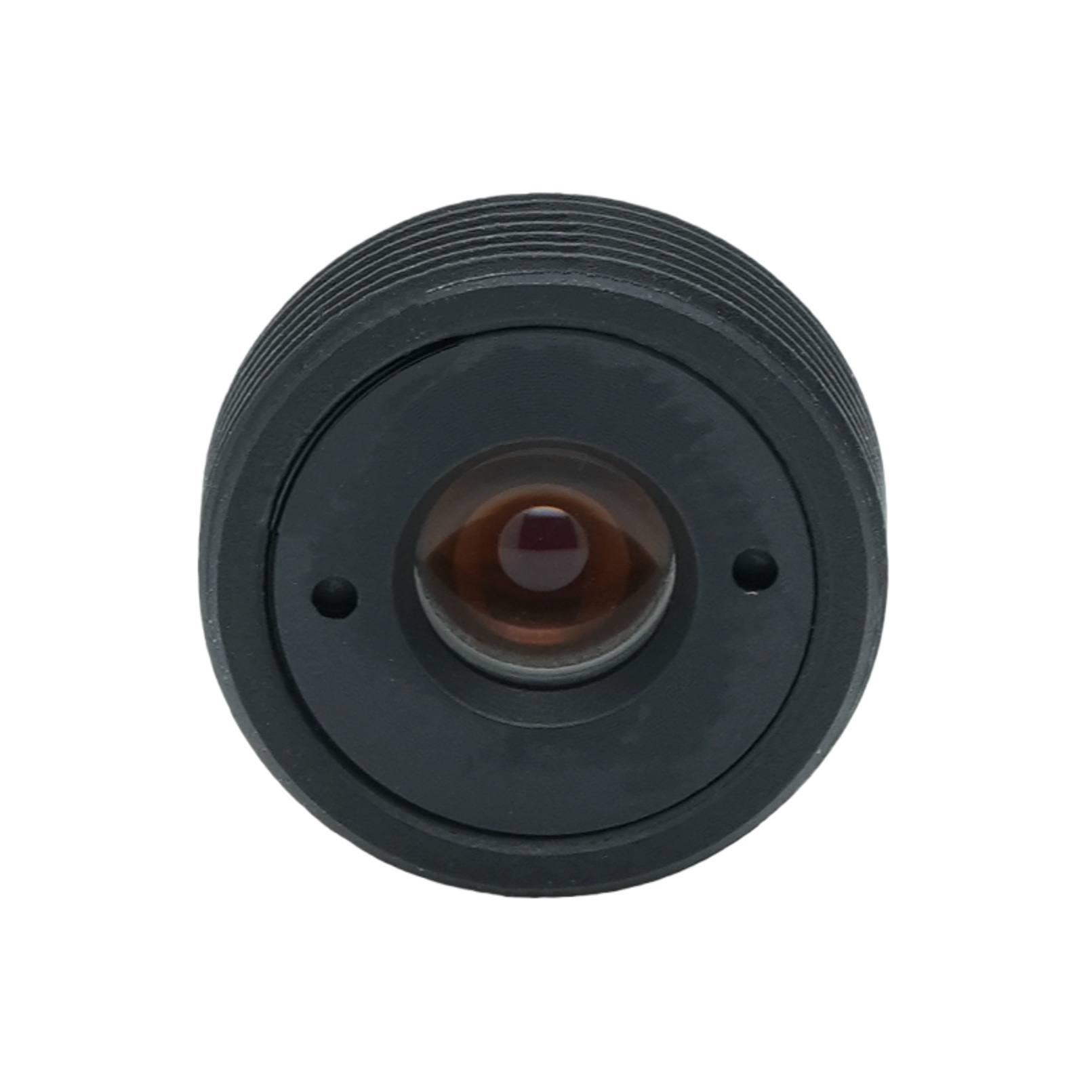

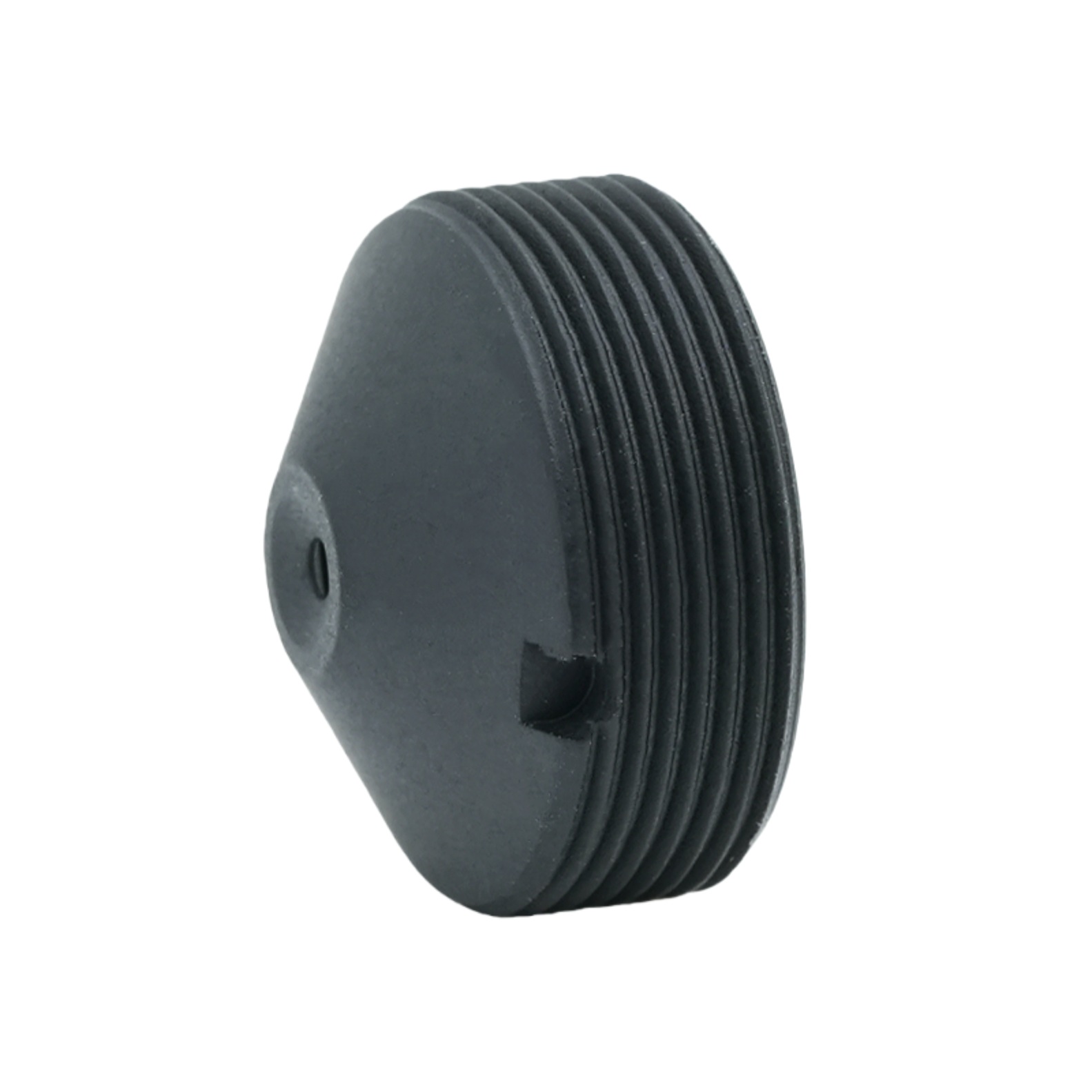

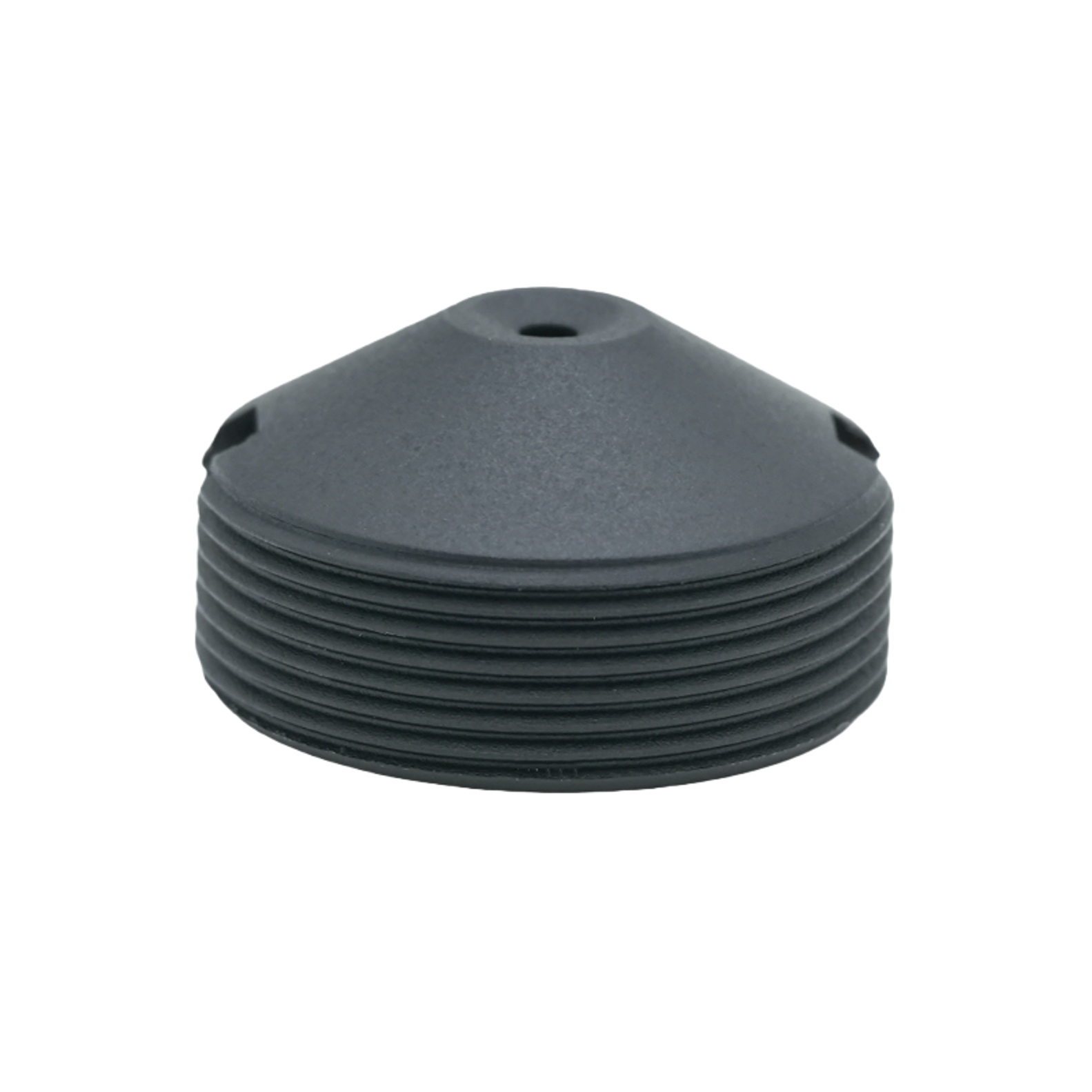

2,9 mm taps toelopende kegellens

Productoverzicht

BOSHI Optical Technology presenteert de PL-02934H-M12, een hoogwaardige vaste groothoeklens ontworpen voor sensoren van 1/4"-formaat. Met een brandpuntsafstand van 2,9 mm en een snel diafragma van F3.4 levert deze lens een royaal diagonaal gezichtsveld van 119°, waardoor hij ideaal is voor toepassingen die een brede dekking van scènes in krappe ruimtes vereisen. De volledig glazen constructie (3 elementen) zorgt voor thermische stabiliteit en consistente beeldkwaliteit over een breed temperatuurbereik. De lens is voorzien van een gecontroleerde hoofdstraalhoek van minder dan 6,63°, waardoor kleurschaduwen worden geminimaliseerd en de kleurnauwkeurigheid behouden blijft in combinatie met moderne CMOS-sensoren. Ondanks de compacte totale spoorlengte van 8,9 mm biedt de mechanische brandpuntsafstand aan de achterkant van 2,46 mm flexibele integratie met standaard M12-vattingen. BOSHI Optical Technology heeft het optische ontwerp zorgvuldig uitgebalanceerd om een tv-vervorming van -14,27% te bereiken – een typische waarde voor ultrabrede lenzen die digitaal kunnen worden gecorrigeerd. 30% aan de rand, waardoor een bruikbare helderheid wordt gegarandeerd, zelfs bij weinig licht. Deze lens is een kosteneffectieve oplossing voor embedded vision, beveiligingscamera's, surroundview-systemen in voertuigen en industriële inspectie waarbij een brandpuntsafstand van 2,9 mm en een brede dekking van 119° essentieel zijn. Of u nu een dashcam of een deurbelcamera ontwerpt, de PL-02934H-M12 biedt de optische prestaties en mechanische robuustheid waar BOSHI Optical Technology om bekend staat, met volledige compatibiliteit met 1/4"-sensoren en M12-interfaces.

Gedetailleerde productbeschrijving

1. Optische parameteranalyse

Brandpuntsafstand (EFL): 2,9 mm ±5% – een korte brandpuntsafstand die een ultrabreed perspectief mogelijk maakt, essentieel voor het vastleggen van grote gebieden van dichtbij. Deze brandpuntsafstand van 2,9 mm is de belangrijkste bepalende factor voor de hoekdekking van de lens.

Diafragma (F/NO): F3,4 ±5% – een gematigde snelheid die de lichtdoorvoer in evenwicht brengt met de scherptediepte, geschikt voor zowel binnen- als buitenomgevingen met variërende verlichting.

Beeldcirkel- en sensorformaat: Maximale beeldcirkel Φ4,65 mm, speciaal ontworpen voor 1/4"-sensoren (standaarddiagonaal ~4,5 mm). Het 1/4"-formaat zorgt voor volledig gebruik van het actieve gebied van de sensor zonder vignettering.

Gezichtsveld: diagonaal 119°, horizontaal 81,6°, verticaal 58° – dit gezichtsveld van 119° biedt een groot venster, waardoor het aantal camera's dat nodig is voor volledige panoramische dekking wordt verminderd.

TV-vervorming: ‑14,27% (tontype) – een voorspelbaar en herhaalbaar vervormingspatroon dat eenvoudig in software kan worden gecorrigeerd, waardoor rechtlijnige uitvoer voor machine vision-taken mogelijk wordt.

Chief Ray Angle (CRA): <6,63° – een lage CRA die past bij moderne microlensarrays van sensoren, waardoor overspraak en kleurverschuiving worden onderdrukt, vooral aan de veldranden van 119°.

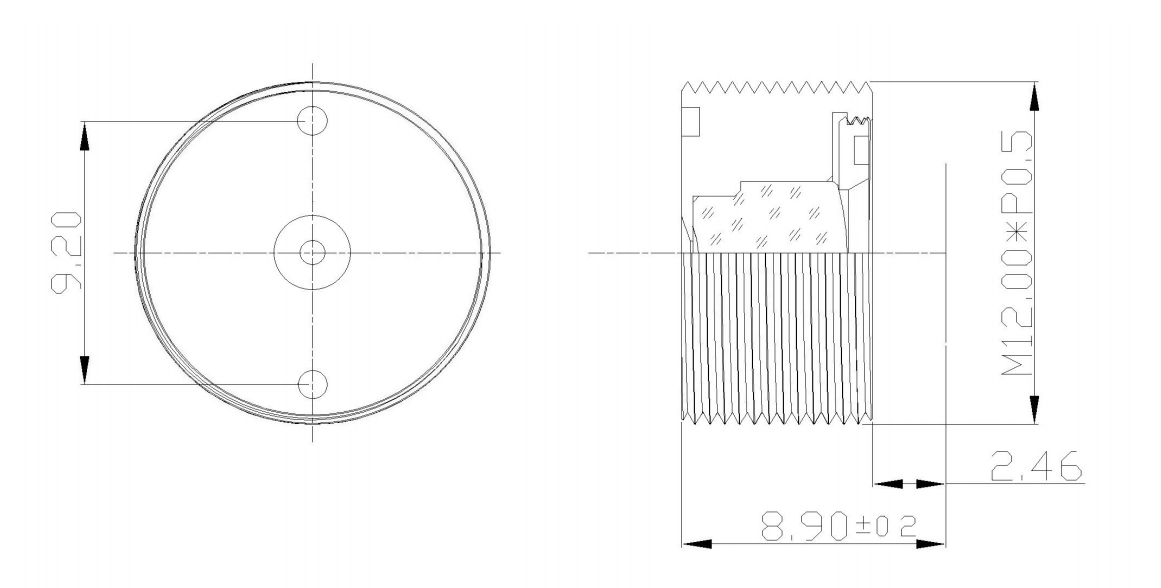

Mechanische brandpuntsafstand (BFL): 2,46 mm ±0,2 – biedt voldoende ruimte voor een IR-cut filter of afdekglas, terwijl de compacte M12-montagevoetafdruk behouden blijft.

Totale spoorlengte (TTL): 8,90 mm ±0,3 – een slank profiel dat integratie in behuizingen met beperkte ruimte mogelijk maakt.

Relatieve verlichting: 30,0% – zorgt ervoor dat de helderheid van de hoeken acceptabel blijft, waardoor betrouwbare randdetectie in bewakings- en automobieltoepassingen wordt vergemakkelijkt.

Bevestiging: M12-schroefdraad (standaard) – biedt snelle mechanische bevestiging en brede compatibiliteit met standaard lenshouders.

2. Prestatievoordelen

Ultrabrede en toch corrigeerbare vervorming: De tv-vervorming van 14,27% is een bewuste ontwerpkeuze voor groothoekoptiek. In plaats van te streven naar nulvervorming (wat de omvang en de kosten zou doen toenemen), biedt BOSHI Optical Technology een zeer consistent vervormingsprofiel dat volledig kan worden gecompenseerd door digitale beeldverwerking, waarbij het voordeel van de brandpuntsafstand van 2,9 mm behouden blijft zonder dat dit ten koste gaat van de perifere resolutie.

Lage CRA voor sensorcompatibiliteit: Met een hoofdstraalhoek van minder dan 6,63° werkt de lens naadloos samen met 1/4"-sensoren met ondiepe pixelwells. Dit minimaliseert vignettering en niet-uniformiteit van de kleuren, waardoor wordt verzekerd dat beelden die zijn vastgelegd met het volledige gezichtsveld van 119° de natuurlijke kleurbalans van midden tot hoek behouden.

Thermisch stabiele glasconstructie: Het volledig glazen ontwerp met 3 elementen (geen plastic) garandeert een stabiele focus en resolutie bij temperaturen van -20°C tot +70°C, waardoor het betrouwbaar is voor bewaking buitenshuis en camera's in voertuigen waar temperatuurschommelingen vaak voorkomen.

Compacte integratie: De 8,9 mm TTL- en M12-vatting maken directe vervanging van bestaande cameramodules mogelijk. De mechanische achterste brandpuntsafstand van 2,46 mm laat ruimte voor optionele filters, terwijl het diafragma van F/3.4 een goede scherptediepte biedt voor objecten van 0,3 m tot oneindig, waardoor er minder autofocusmechanismen nodig zijn.

Consistente verlichting: Hoewel de relatieve verlichting 30% bedraagt, is dit typisch voor een lens van 119°; de geleidelijke roll-off kan worden gecompenseerd door sensorversterking of digitale schaduwcorrectie. Het lage F-getal van de lens zorgt voor voldoende centrale helderheid, waardoor zelfs onder omstandigheden van 10 lux bruikbare beelden mogelijk zijn.

3. Toepassingsgebieden

Bewaking en beveiliging: Domecamera's, deuropeningkijkers en gangmonitors profiteren van het gezichtsveld van 119° om grote gebieden te bestrijken met één enkele unit. De brandpuntsafstand van 2,9 mm is optimaal voor bewaking binnenshuis, waarbij hoeken van de kamer zonder blinde vlekken moeten worden vastgelegd. De M12-houder vereenvoudigt de montage achteraf in bestaande beveiligingsbehuizingen.

Automobiel en mobiliteit: Omgevingszichtsystemen, dodehoekcamera's en achteruitkijkcamera's voor voertuigen maken gebruik van de brede diagonaal van 119° om blinde zones te elimineren. De robuuste glasconstructie en de stabiele optische prestaties bij hoge temperaturen voldoen aan de kwalificatie-eisen voor auto's.

Machine Vision & Robotics: Voor objectdetectie, navigatie en pick-and-place-geleiding maken de voorspelbare vervorming van de lens en de lage CRA nauwkeurige metrische metingen na correctie mogelijk. De compacte 8,9 mm TTL maakt integratie in drone-payloads of handscanners mogelijk.

Consumentenelektronica: Slimme deurbellen, VR/AR-headsets en 360°-conferentiecamera's maken gebruik van de 1/4" sensorcompatibiliteit en het brede gezichtsveld om meeslepende ervaringen te bieden. Het F/3.4-diafragma biedt voldoende scherptediepte voor gezichtsherkenning op verschillende afstanden.

Industrieel IoT & Embedded Vision: Met zijn vaste brandpuntsafstand en eenvoudige M12-interface is deze lens ideaal voor inspectiesystemen op productielijnen, waar een zicht van 119° grote PCB-panelen of verpakkingsoppervlakken in één frame kan inspecteren. BOSHI Optical Technology ondersteunt aanpassing van de mechanische brandpuntsafstand aan de achterkant om tegemoet te komen aan verschillende sensorafdekglazen, waardoor de veelzijdigheid van de lens nog verder wordt vergroot.

Bij al deze toepassingen zorgen de kernkenmerken – een brandpuntsafstand van 2,9 mm, een diafragma van F/3.4, een sensorformaat van 1/4 inch, een gezichtsveld van 119°, een lage tv-vervorming, een gecontroleerde hoofdstraalhoek en een M12-vatting – ervoor dat de lens van BOSHI Optical Technology consistente, hoogwaardige beelden levert met minimale nabewerking. Dit product is een uitstekende keuze voor ingenieurs die op zoek zijn naar een balans tussen brede dekking, compact formaat en kostenefficiëntie.
