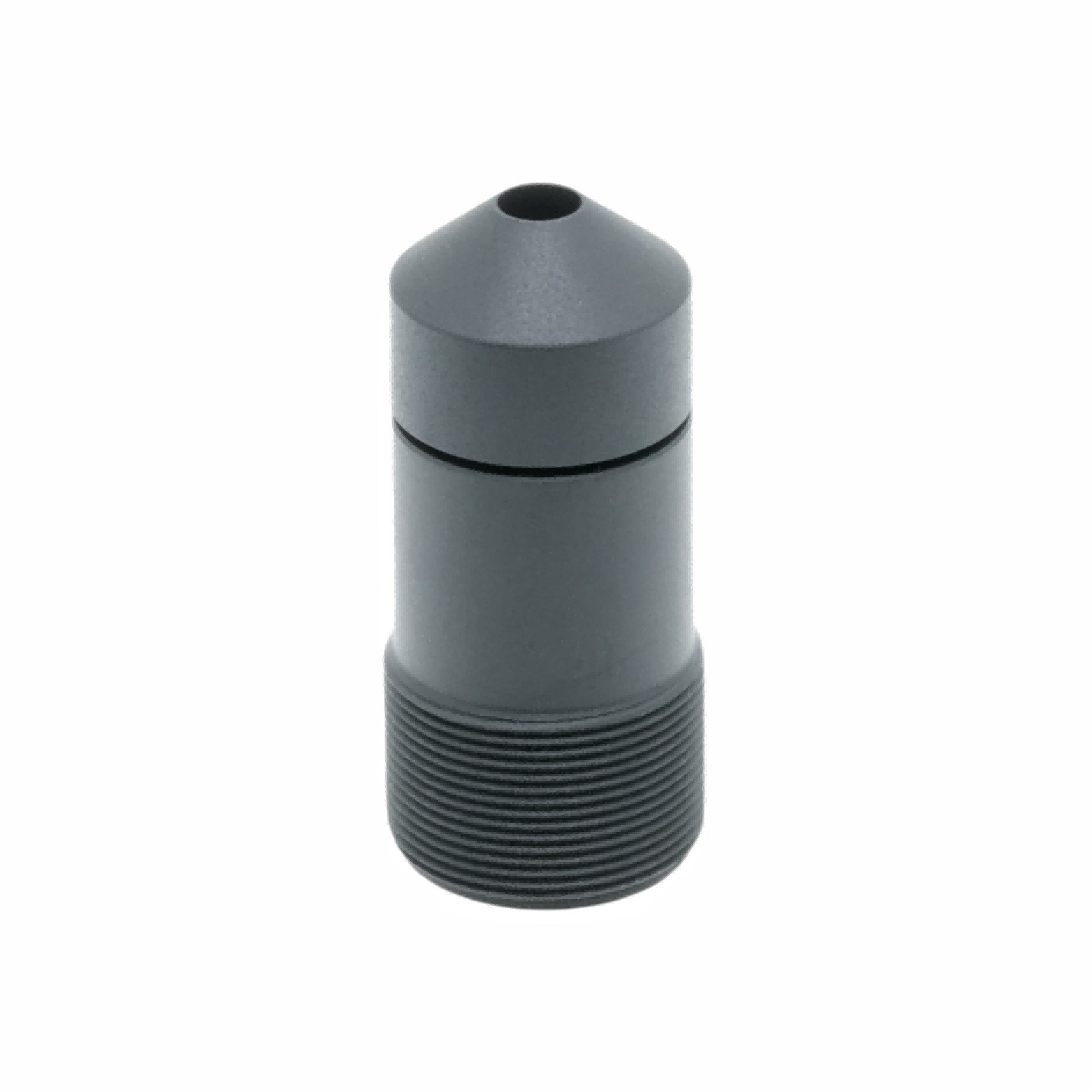

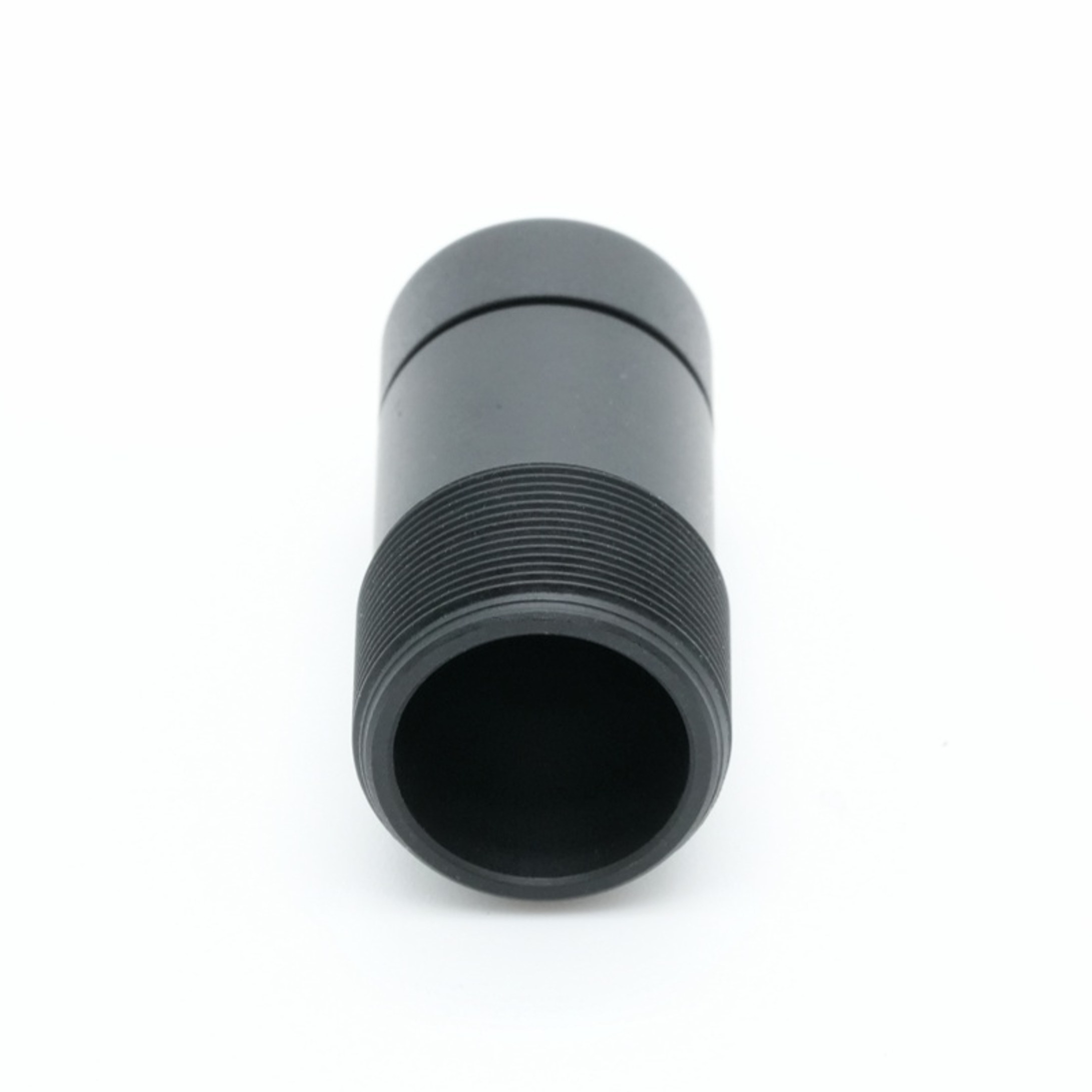

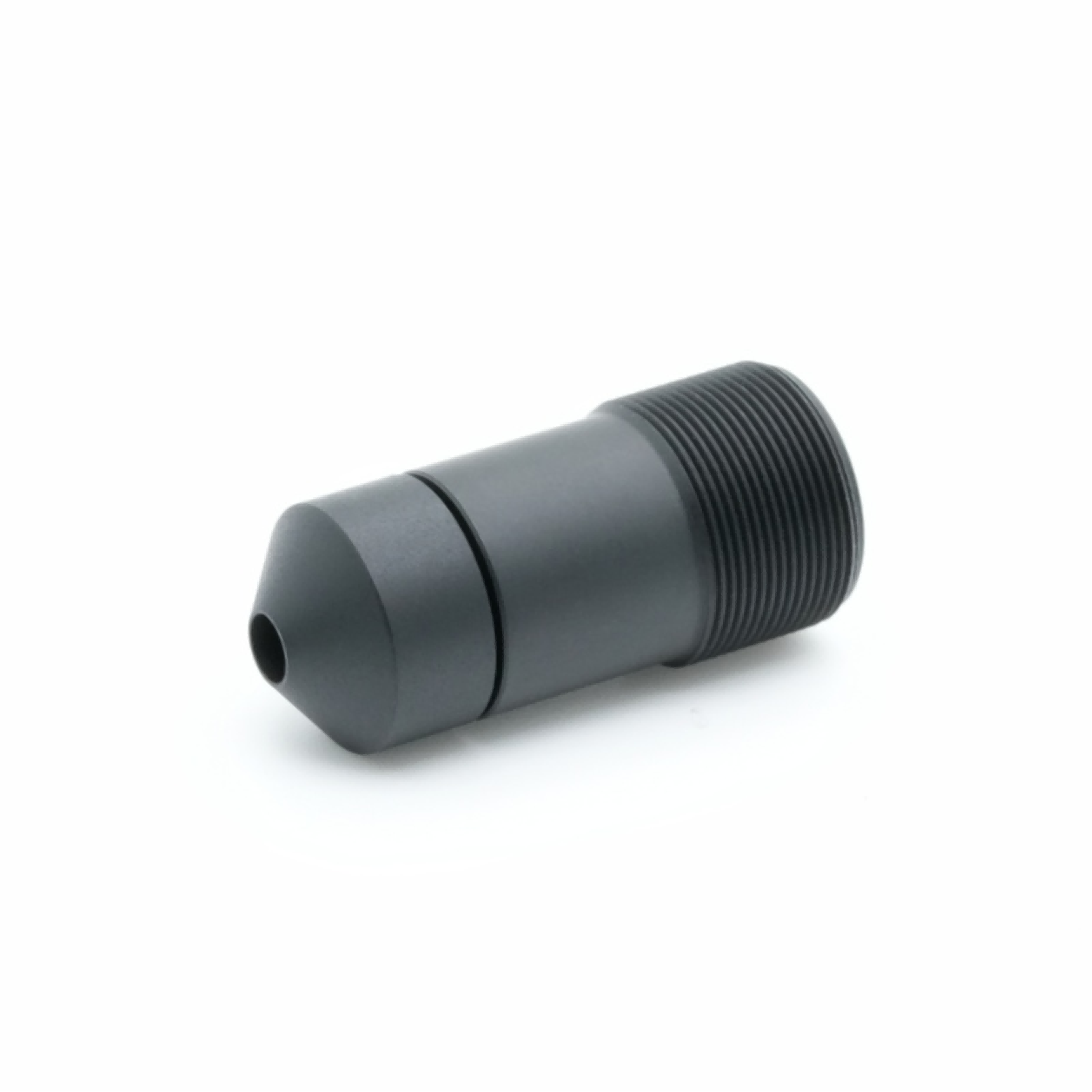

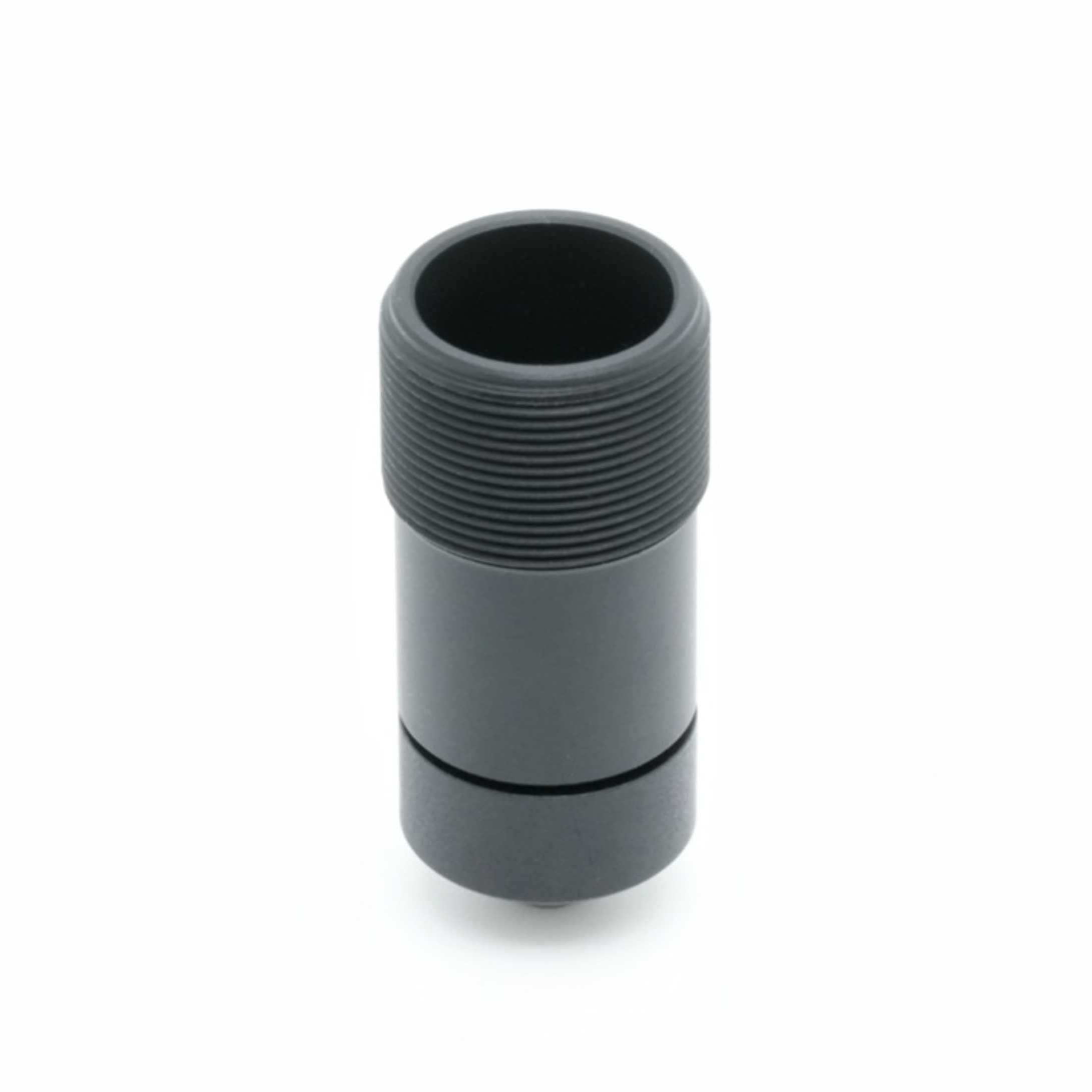

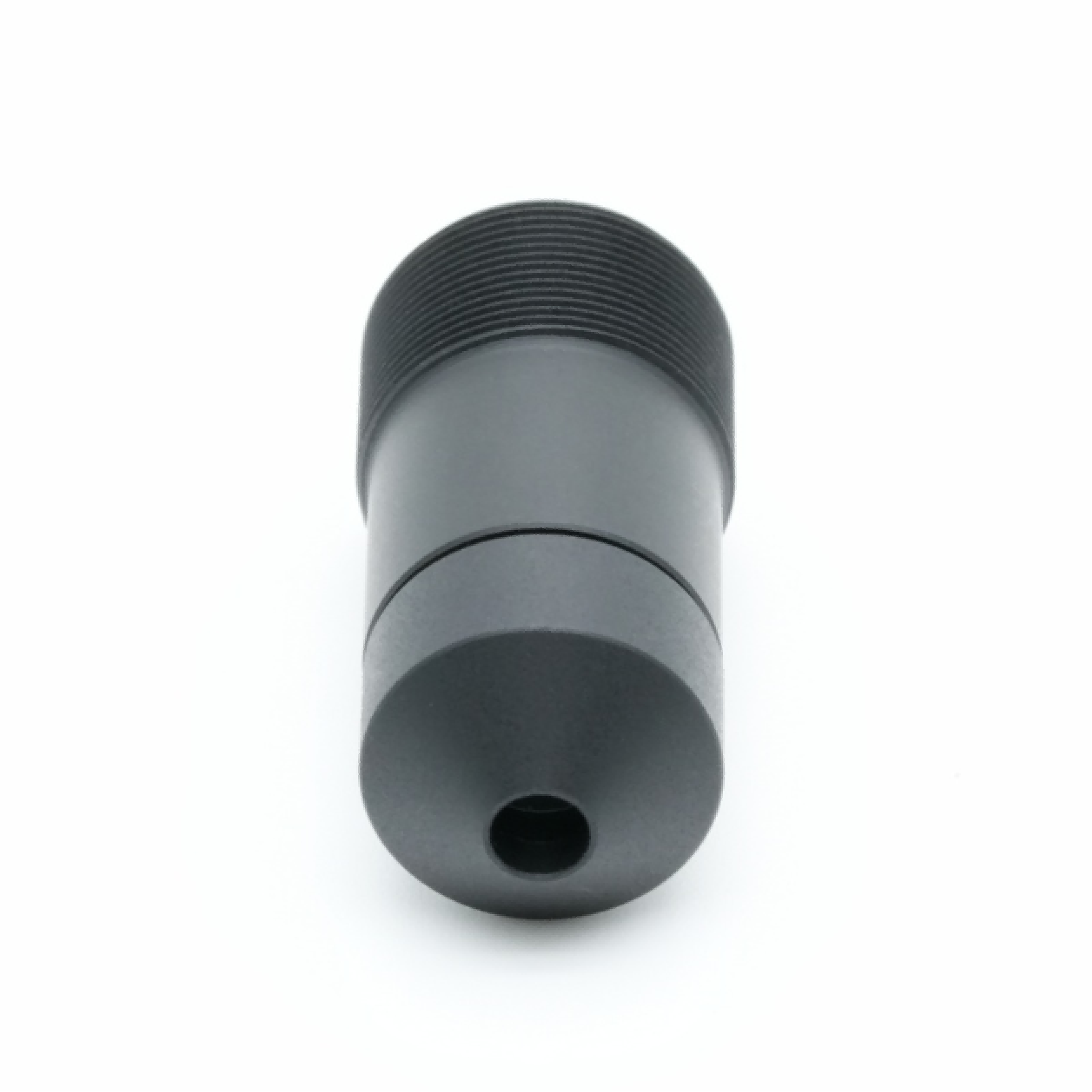

24 mm kegellens

Korte productbeschrijving

BOSHI OptischTechnologie introduceert een hoogwaardige vaste lens van 24 mm die is gebouwd voor betrouwbare beeldvorming van hoge kwaliteit in professionele en industriële scenario's. Deze lens met een diafragma van F4.5 is geoptimaliseerd voor volledige compatibiliteit met sensorapparaten van 1/2,0 inch en levert uniforme optische prestaties van het midden tot de rand van het beeldframe. Met een standaard M12-vatting en een compacte behuizingsstructuur kan de lens soepel worden geïntegreerd in verschillende camerasystemen en compacte apparaatontwerpen zonder extra aanpassingswerk.

De lens beschikt over een extreem lage tv-vervorming en een relatieve verlichtingssterkte van 97 procent, waardoor minimale geometrische vervorming en consistente helderheid over de gehele beeldcirkel worden gegarandeerd. Het optische ontwerp geeft prioriteit aan scherpte, kleurnauwkeurigheid en helderheid van de randen, waardoor het een solide keuze is voor toepassingen die een nauwkeurige visuele reproductie vereisen. Met een robuuste mechanische structuur en strenge kwaliteitscontrole behoudt deze 1/2,0 inch sensorlens stabiele prestaties, zelfs bij langdurig continu gebruik.

Deze lens met M12-vatting is geschikt voor gebruik zowel binnen als buiten en biedt een kosteneffectieve optische oplossing voor systeemintegrators, camerafabrikanten en leveranciers van oplossingen wereldwijd. BOSHI Optical Technology voert uitgebreide optische tests uit op elke eenheid vóór levering om de nauwkeurigheid van de parameters en een duurzame levensduur te garanderen, en ondersteunt flexibele bestelhoeveelheden om aan verschillende projectschalen te voldoen.

Gedetailleerde productbeschrijving

Gedetailleerde parameteranalyse

1. Als vaste lens van 24 mm heeft dit product een nominale brandpuntsafstand van 24 mm met een tolerantie van 5 procent, waardoor een stabiele vergroting en een voorspelbaar gezichtsveld wordt geleverd voor een consistente beelduitvoer. Het diafragma van F4.5 zorgt voor een effectieve balans tussen de lichtinval en de scherptediepte, waardoor het risico op overbelichting wordt verminderd en objecten op verschillende afstanden scherp in beeld blijven.

2. Deze 1/2,0 inch sensorlens ondersteunt een maximale beeldcirkel van 8,4 mm, die het actieve gebied van 1/2,0 inch sensoren volledig bedekt en hoekvignettering vermijdt. De mechanische backfocus is 3,5 mm met een tolerantie van 0,2 mm, waardoor een nauwkeurige uitlijning van de flensafstand wordt gegarandeerd om een ​​scherpe focus op het sensoroppervlak te garanderen.

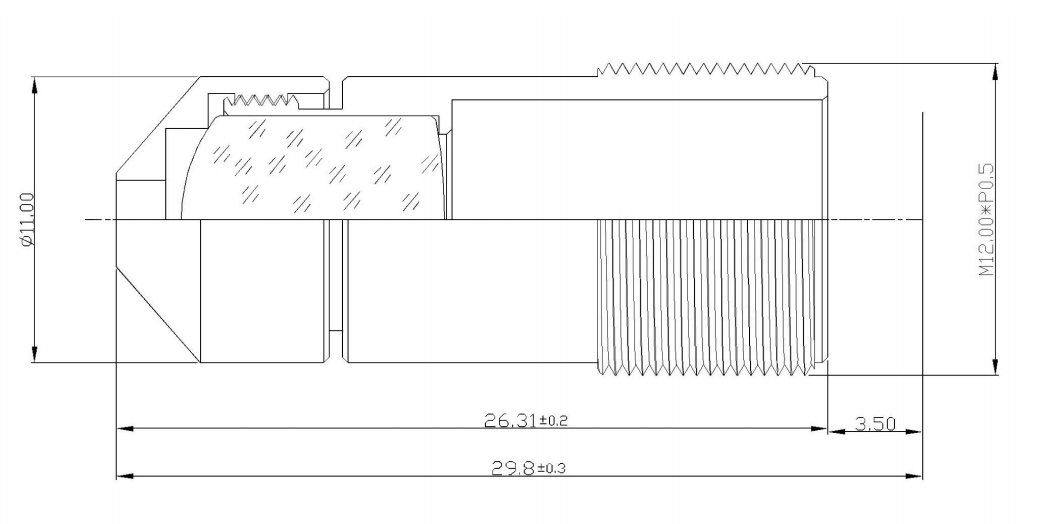

3. De lens heeft een universele M12-vatting, een mainstream interface voor compactcamerasystemen, die directe installatie op de meeste camerabehuizingen en sensormodules met M12-vatting mogelijk maakt. De totale lengte bedraagt ​​29,8 mm, waardoor een compacte vormfactor behouden blijft, ideaal voor apparaatontwerpen met beperkte ruimte.

4. De optische kernspecificaties omvatten een diagonaal gezichtsveld van 19,3 graden, tv-vervorming van -0,05 procent, relatieve verlichting van 97,0 procent en een hoofdstraalhoek van minder dan 6,6 graden. BOSHI Optical Technology voert volledige parametertests uit voor elke lens om ervoor te zorgen dat alle waarden voldoen aan de gepubliceerde normen.

Prestatievoordeel

1. Het ontwerp met ultralage vervorming van deze F4.5-diafragmalens vermindert effectief de geometrische buiging van rechte lijnen in het beeld, wat essentieel is voor meettaken en scenario's die nauwkeurig scèneherstel vereisen. Het vervormingsniveau is aanzienlijk beter dan dat van gemiddelde lenzen met hetzelfde brandpuntsafstandsbereik.

2. Met een relatieve verlichtingssterkte van 97 procent levert deze vaste lens van 24 mm een ​​zeer uniforme helderheidsverdeling van het midden van het beeld tot de rand. Dit elimineert het veel voorkomende probleem met donkere hoeken, verbetert de algehele beeldkwaliteit en vermindert de werklast van softwarecorrectie bij de nabewerking.

3. De hoofdstraalhoek van minder dan 6,6 graden zorgt voor een uitstekende afstemming met 1/2,0 inch-sensoren, waardoor kleurverschuiving en verslechtering van de scherpte aan de beeldrand tot een minimum worden beperkt. Deze eigenschap maakt de lens zeer geschikt voor sensoren met hoge resolutie die strenge eisen stellen aan de hoek van invallend licht.

4. BOSHI Optical Technology past nauwkeurige optische productie- en assemblageprocessen toe om consistente prestaties bij massaproductie te garanderen. De compacte M12-montagestructuur ondersteunt snelle installatie en vervanging, waardoor de onderhoudskosten voor eindgebruikers en systeemintegratoren worden verlaagd.

Toepassingsgebied

1. Deze machine vision-lens is perfect geschikt voor industriële inspectiesystemen, inclusief detectie van productdefecten, maatmeting en bewaking van de lopende band. De lage vervorming en hoge beelduniformiteit ondersteunen nauwkeurige beeldanalyse en betrouwbare meetresultaten.

2. Als hoogwaardige beveiligingscameralens presteert deze goed in bewakingsscenario's op een vast punt, zoals perimeterbewaking, in- en uitgangscontrole en observatie van binnenruimtes. De brandpuntsafstand van 24 mm biedt een gemiddeld gezichtsveld voor monitoring op middellange afstand met rijke detailopname.

3. Deze industriële inspectielens past ook op medische beeldapparatuur, intelligente transportsystemen en draagbare beeldapparatuur. Het compacte formaat en de stabiele optische prestaties ondersteunen integratie in verschillende compacte en draagbare apparaten.

4. Deze 1/2,0 inch sensorlens dient als een standaard optische component voor fabrikanten van cameramodules en leveranciers van systeemoplossingen, en ondersteunt zowel kleine batchprototyping als grootschalige productie-implementatie. BOSHI Optical Technology biedt flexibele leveringsschema's en professionele technische ondersteuning voor verschillende toepassingseisen.
