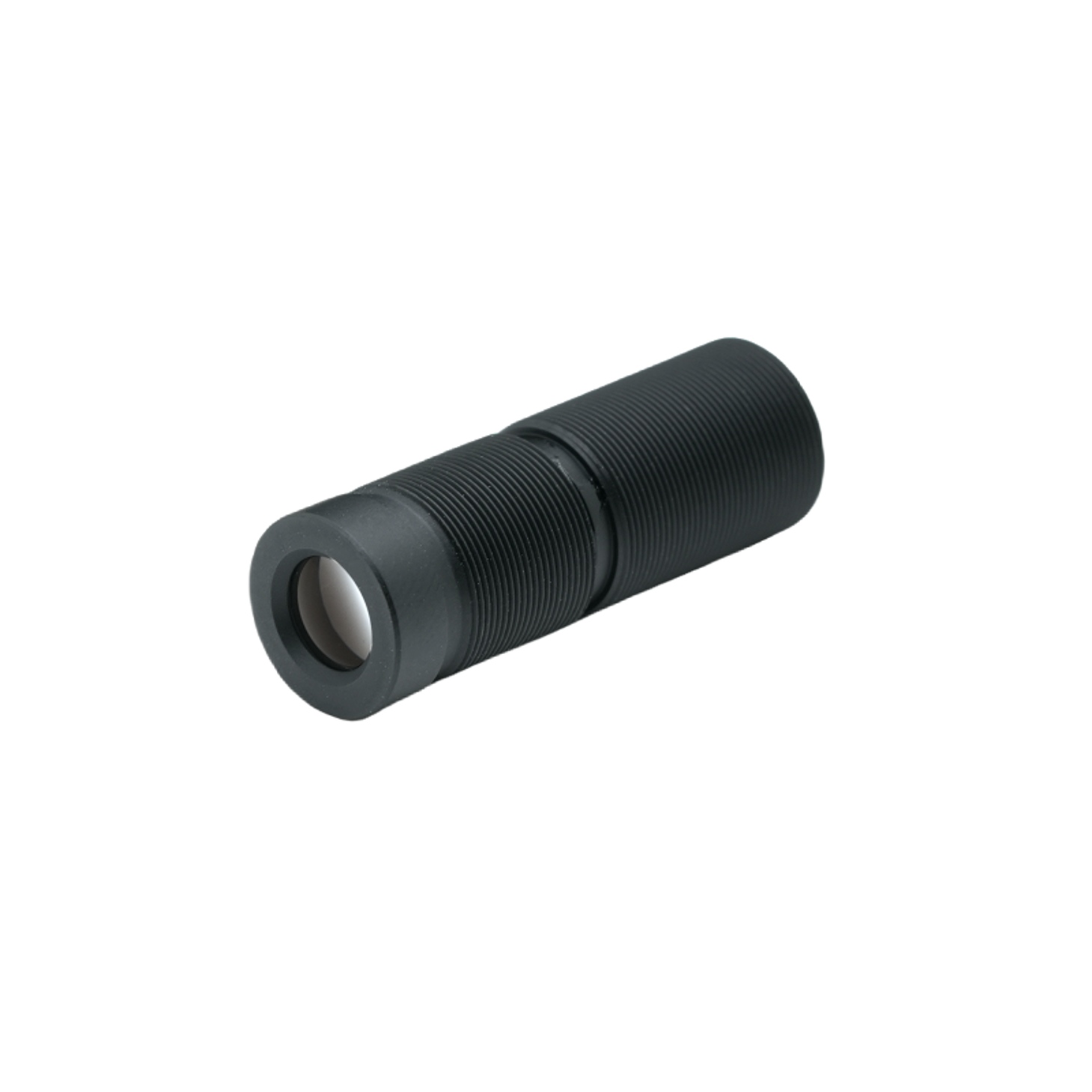

24 mm taps toelopende kegellens

Productoverzicht

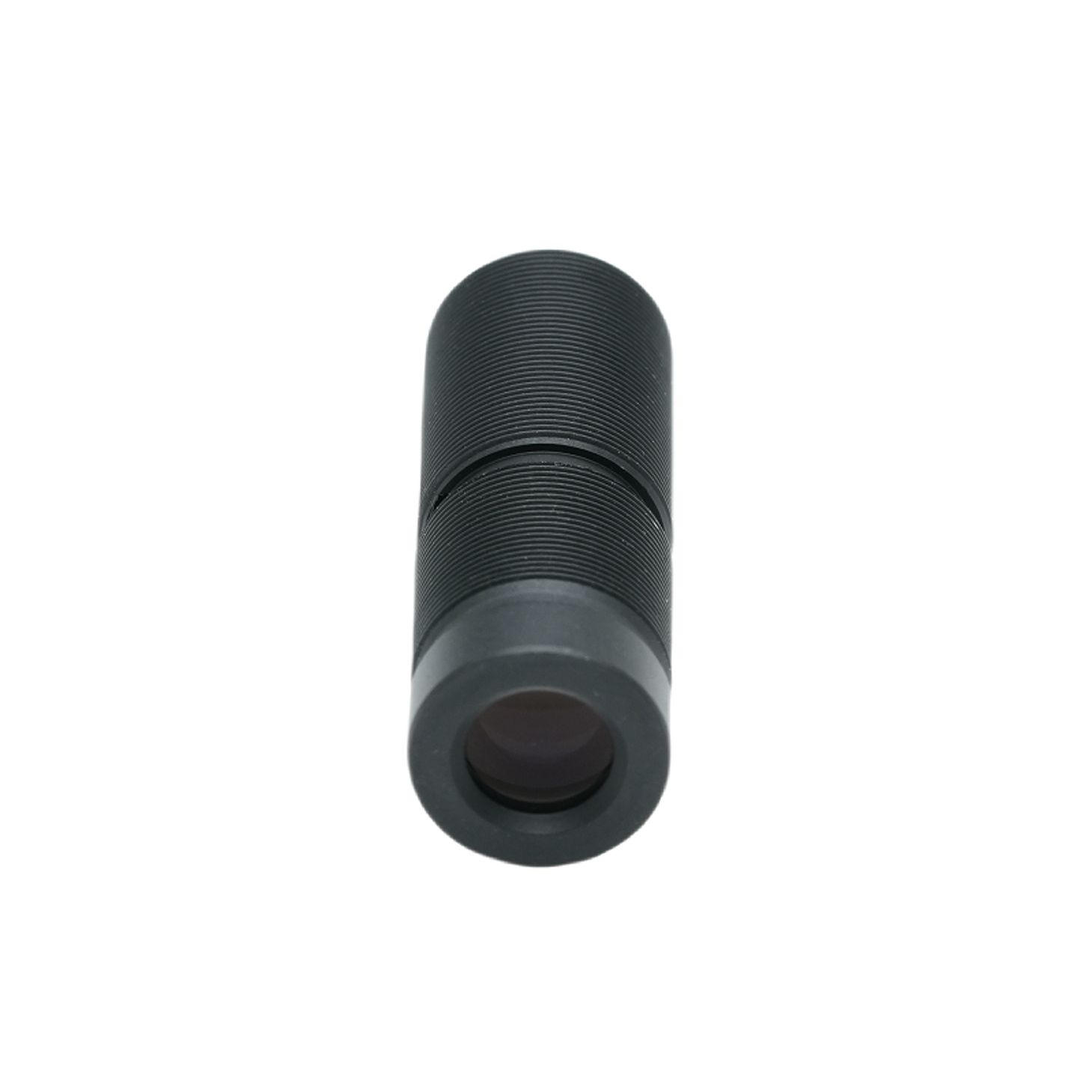

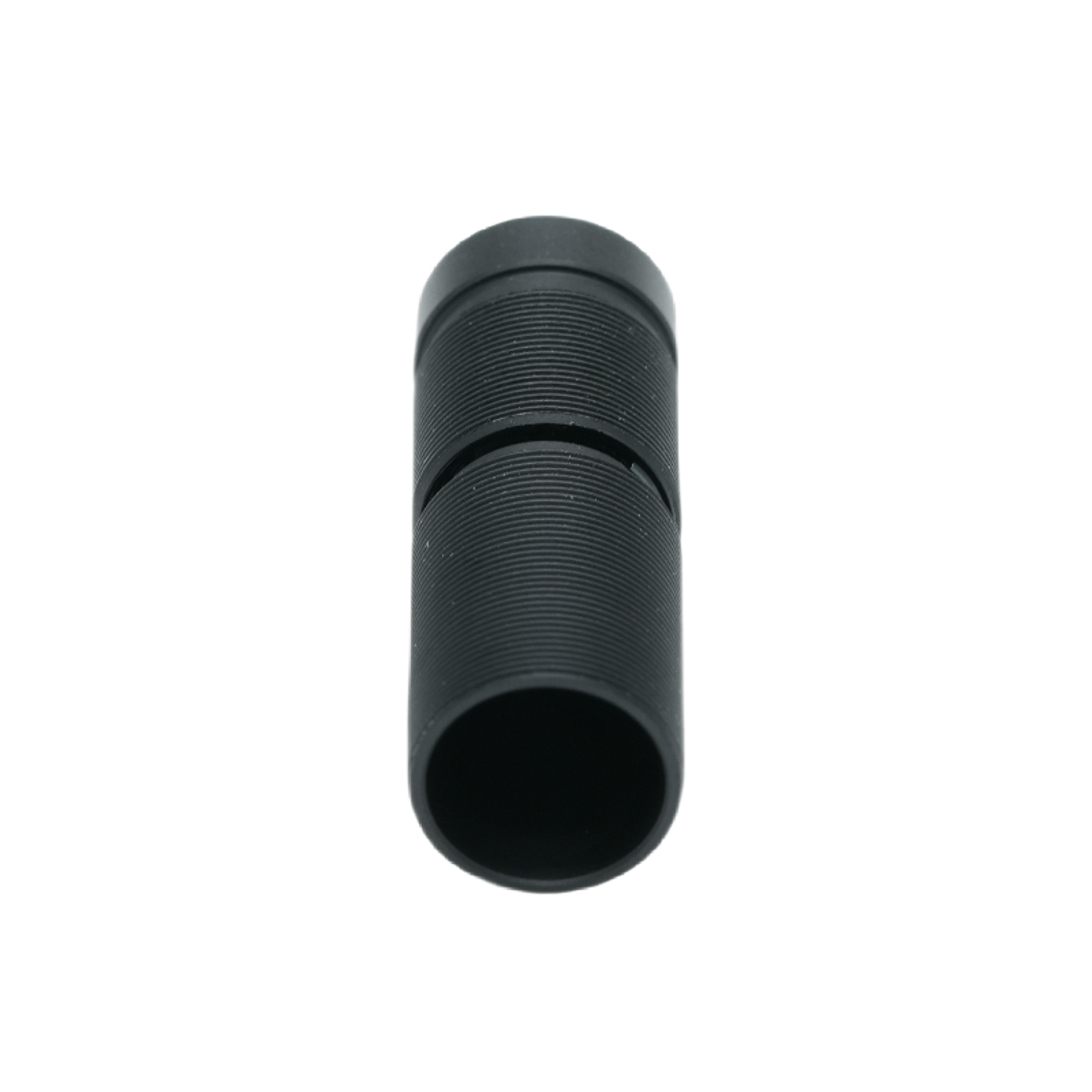

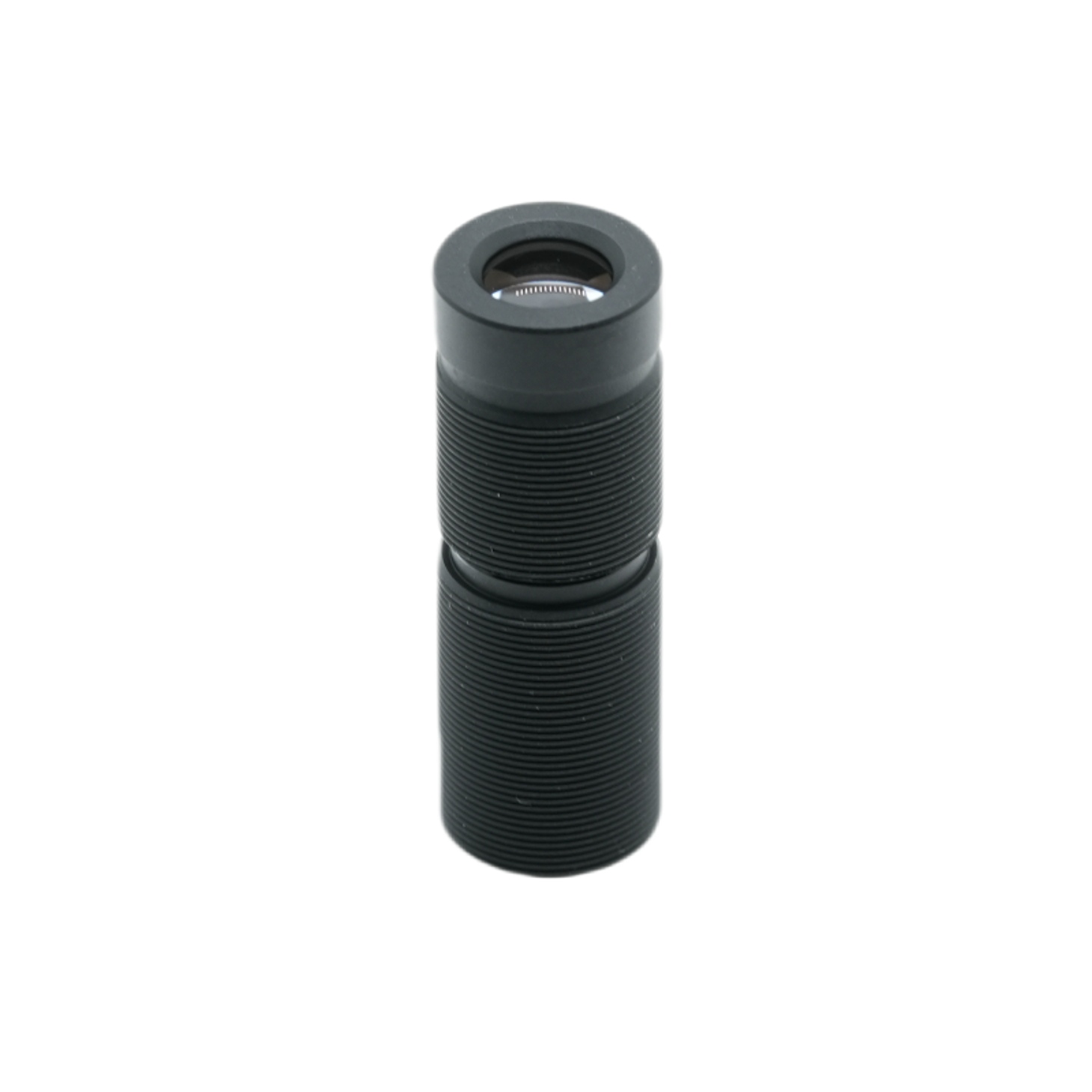

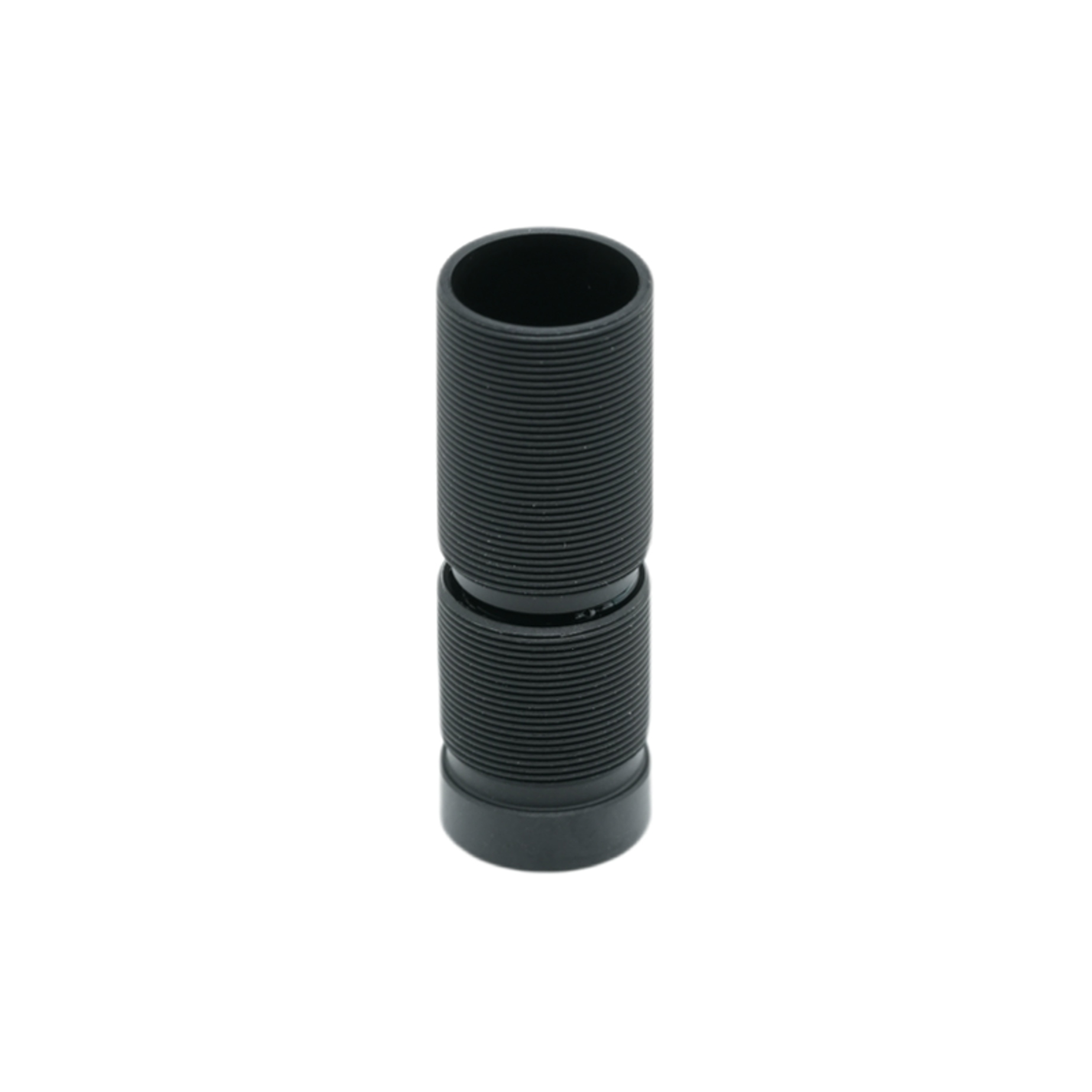

De PL-2445D-M9 is een compacte lens met vast brandpunt, ontwikkeld door BOSHI Optical Technology voor industriële beeldvorming met hoge resolutie. Met een brandpuntsafstand van 24 mm en een diafragma van F/4.5 levert deze lens uitzonderlijke helderheid en consistente helderheid over een 1/2,5"-sensor, die een maximale beeldcirkel van Ø7,4 mm bestrijkt. De volledig glazen constructie (3-elementen) zorgt voor thermische stabiliteit en superieure transmissie, terwijl de M9-schroefdraadvatting (P0.35) betrouwbare mechanische integratie biedt in systemen met beperkte ruimte. De lens biedt een smal gezichtsveld (16,7° diagonaal), ideaal voor inspectie op lange afstand, met een tv-vervorming van slechts -0,05% en een relatieve verlichting van 97,0% – waarden die een getrouwe geometrische reproductie en minimale vignettering garanderen. De Chief Ray Angle (CRA) blijft onder de 6,6°, waardoor uitstekende compatibiliteit met moderne sensor-microlens-arrays wordt gegarandeerd. Of deze nu wordt ingezet bij geautomatiseerde optische inspectie, precisiemetrologie of bewaking, deze lens met brandpuntsafstand van 24 mm van BOSHI Optical Technology behoudt de scherpte van het midden tot de rand betrouwbare keuze voor OEM-integrators die herhaalbare beeldkwaliteit eisen zonder concessies te doen aan de omvang of de kosten.

Gedetailleerde productbeschrijving

BOSHI Optical Technology presenteert de PL‑2445D‑M9, een optische precisielens die op maat is gemaakt voor 1/2,5"-sensorplatforms. Hieronder vindt u een uitgebreid overzicht van de specificaties, prestatievoordelen en toepassingsscenario's.

1. Belangrijkste optische parameters

Brandpuntsafstand: 24 mm ±5% – biedt een gemiddeld telefotoperspectief, waardoor verafgelegen onderwerpen kunnen worden vergroot terwijl de werkafstanden beheersbaar blijven.

Diafragma (F/NO.): F/4,5 ±5% – balanceert de lichtdoorvoer met de scherptediepte, geschikt voor goed verlichte fabrieksvloeren en buitenomgevingen.

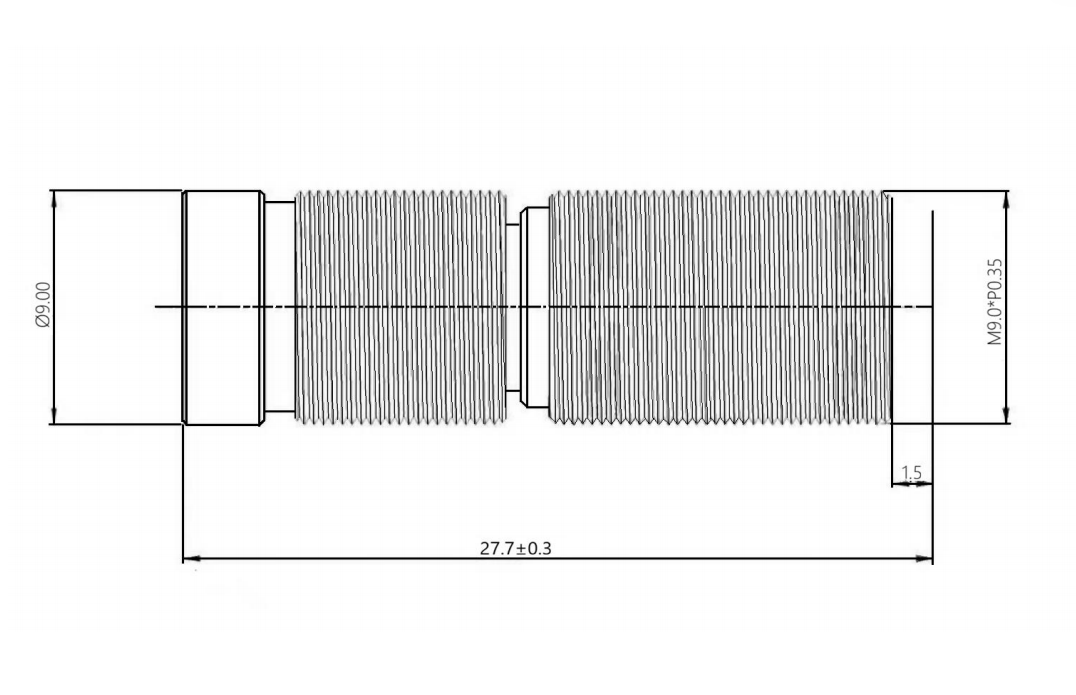

Totale spoorlengte (TTL): 27,7 ± 0,3 mm – ultracompacte voetafdruk voor geminiaturiseerde cameramodules.

Brandpuntsafstand achterkant (BFL): 17,65 mm – biedt voldoende ruimte voor filter- of dekglasinstallatie.

Maximale beeldcirkel: Ø7,4 mm – dekt het actieve gebied van een 1/2,5"-sensor volledig af zonder bijsnijden.

Gezichtsveld: diagonaal 16,7°, horizontaal 13,4°, verticaal 10,7° – smalle hoekgeometrie ideaal voor gedetailleerde inspectie van kleine doelen op afstand.

Montage: M9×P0.35 – een standaardschroefdraad voor miniatuurlenzen, waardoor gemakkelijke uitwisselbaarheid met bestaande op M9 gebaseerde behuizingen wordt gegarandeerd.

2. Prestatievoordelen

Uitzonderlijk lage vervorming: TV-vervorming is gespecificeerd op -0,05%, waardoor tonvormige of kussenvormige effecten vrijwel worden geëlimineerd. Dit zorgt voor nauwkeurige maatmetingen en behoud van rechte lijnen, essentieel voor metrologie- en uitlijningstaken.

Hoge relatieve verlichting: bij 97,0% handhaaft de lens een gelijkmatige helderheid over de gehele sensor, waardoor de noodzaak voor nabewerking van schaduwcorrectie wordt verminderd en de signaal-ruisverhouding in de periferie wordt verbeterd.

Geoptimaliseerde hoofdstraalhoek: De CRA van <6,6° komt overeen met de microlenskanteling van de meeste 1/2,5"-sensoren, waardoor kleurverschuivingen en gevoeligheidsverlies aan de randen worden geminimaliseerd. Deze compatibiliteit verbetert de algehele kwantumefficiëntie van het systeem.

Volledig glazen ontwerp (3 elementen): De glazen constructie met 3 elementen biedt superieure thermische stabiliteit, krasbestendigheid en UV-bestendigheid in vergelijking met plastic alternatieven. Het garandeert een herhaalbare focus over een breed temperatuurbereik (-20°C tot +70°C).

Precisie M9-schroefdraad: De fijne M9-vatting maakt nauwkeurige scherpstelling en veilige vergrendeling mogelijk, waardoor onbedoelde decentrering tijdens trillingen of schokken wordt voorkomen.

3. Toepassingsgebieden

Machinevisie en geautomatiseerde inspectie: Met zijn brandpuntsafstand van 24 mm en lage vervorming blinkt deze lens uit in PCB-inspectie, detectie van oppervlaktedefecten en uitlijning van miniatuurcomponenten. Het smalle gezichtsveld past goed bij 1/2,5"-sensoren met hoge resolutie om fijne details op te lossen (bijvoorbeeld 5-10 µm-kenmerken).

Industriële metrologie: De vervorming van bijna nul en de hoge relatieve verlichting maken het ideaal voor metermeting, 3D-scannen en kalibratiesystemen waarbij absolute nauwkeurigheid van het grootste belang is.

Beveiliging en bewaking: Voor bewaking over lange afstanden in gangen, tunnels of omheiningen biedt de telefotokarakteristiek in combinatie met het diafragma van F/4.5 voldoende scherptediepte om onderwerpen over een groot afstandsbereik scherp in beeld te houden.

Embedded Vision-systemen: Compact formaat (TTL <28 mm) en M9-schroefdraad maken integratie mogelijk in drones, robotica en draagbare inspectieapparatuur waarbij gewicht en ruimte van cruciaal belang zijn.

Wetenschappelijke en laboratoriumbeeldvorming: De stabiele optische prestaties ondersteunen microscopie-hulpbeeldvorming, bundelprofilering en documentatie met hoog contrast van platte monsters.

BOSHI Optical Technology heeft de PL‑2445D‑M9 ontworpen om te voldoen aan de strenge eisen van moderne industriële optica. Elke eenheid ondergaat individuele collimatie- en resolutietests om ervoor te zorgen dat de brandpuntsafstand van 24 mm en het diafragma van F/4.5 een consistente kwaliteit leveren. De lage CRA en minimale vervorming van de lens verminderen de algoritmische complexiteit in beeldverwerkingspijplijnen verder, waardoor de implementatiecycli voor systeemintegrators worden versneld. Of deze lens nu wordt gebruikt in hogesnelheidsproductielijnen of stationaire meetstations, deze lens biedt een betrouwbare, kosteneffectieve oplossing die gebruik maakt van de decennialange productie-expertise van BOSHI Optical Technology. Voor op maat gemaakte montageaanpassingen of varianten met AR-coating biedt de fabriek flexibele OEM-ondersteuning, waardoor de PL-2445D-M9 naadloos in uw bestaande optische architectuur past.
