3,05 mm taps toelopende kegellens

Productoverzicht

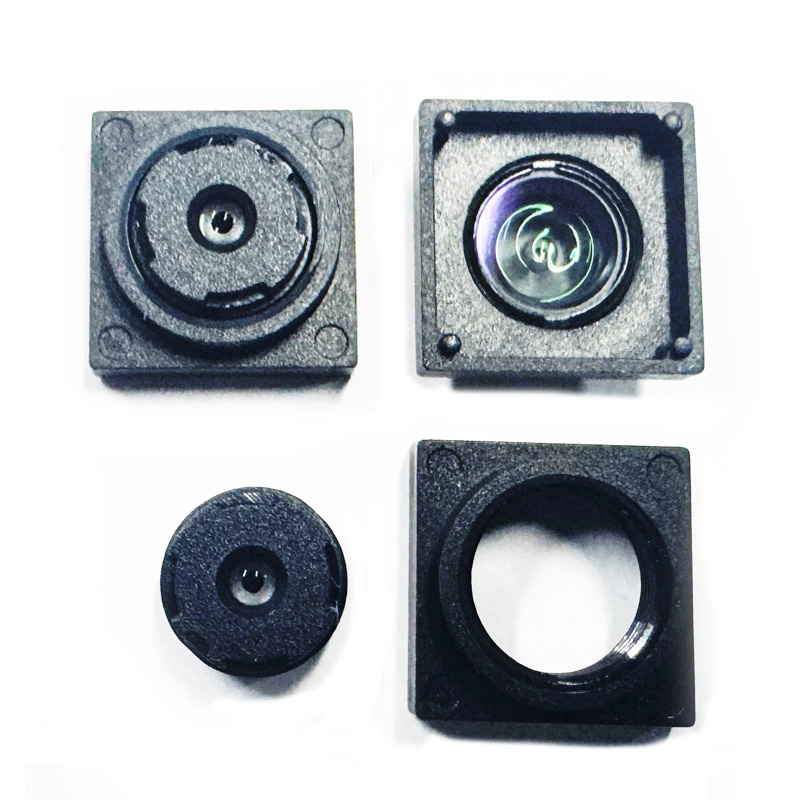

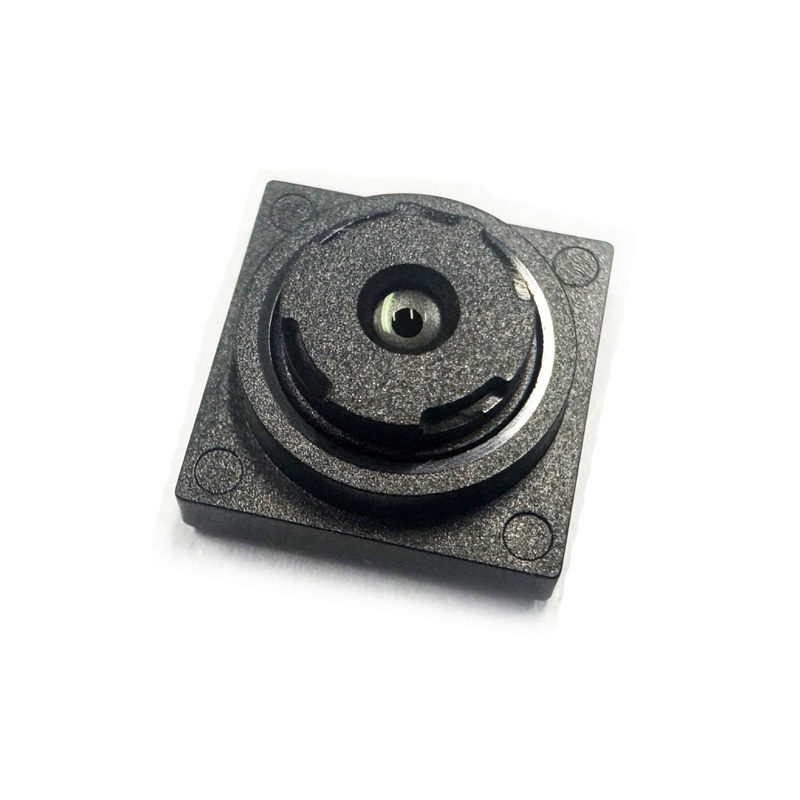

Deze compacte machine vision-lens is vervaardigd door ShangHai SILK Optical Technology CO., LTD, geoptimaliseerd voor 1/4" sensor met een resolutie van 2592*1944. Deze mini-boardlens is gebouwd met een betrouwbare optische lay-out en levert stabiele beeldprestaties met3,05 mmbrandpuntsafstand en F5.0-diafragma. Het ondersteunt een beeldcirkel van 4,8 mm en een diagonaal gezichtsveld van 72 graden, waarmee wordt voldaan aan de breedbeeldvereisten van compacte beeldmodules. Het lensontwerp met lage vervorming houdt de tv-vervorming onder de 1,5%, samen met de IRCF-golflengte van 650 nm om ongewenste infraroodinterferentie te filteren. De ultrakorte TTL van 3,6 mm maakt hem geschikt voor apparaatintegratie met beperkte ruimte. ShangHai SILK Optical Technology CO., LTD voert strikte optische inspecties uit voor elke eenheid, waardoor een consistente batchkwaliteit voor massaproductieprojecten wordt gegarandeerd. Deze kosteneffectieve optische component met M5.5-montage is ideaal voor kleine ingebouwde camerasystemen in meerdere consumenten- en industriële scenario's.

Gedetailleerde productbeschrijving

Parameter

Kernoptische parameters: de lens neemt aan3,05 mmbrandpuntsafstand met ±5% tolerantie, gecombineerd met F5.0 diafragma ±5% tolerantie, balancerende scherptediepte en beeldhelderheid. TTL bereikt 3,6 ± 0,1 mm voor ultracompacte montage. De IRCF-golflengte van 650 nm blokkeert effectief infrarood strooilicht voor uitvoer in ware kleuren overdag.

Beeldformaat en gezichtsveld: maximale beeldcirkel is Φ4,8 mm, perfect passend bij de 1/4" COMS-sensor (2592*1944). Diagonaal gezichtsveld bereikt 72°, horizontaal gezichtsveld 61°, verticaal gezichtsveld 47°, wat een brede dekking biedt voor kleine camera's.

Vervorming & verlichting & CRA: TV-vervorming <1,5% voor reproductie in rechte lijnen; relatieve verlichting 42,8%±5% garandeert een uniforme helderheid van midden tot hoek; CRA<32,7° komt overeen met de hoofdstraalhoek van de reguliere 1/4”-sensorpixels, waardoor vignettering en kleurafwijking worden vermeden.

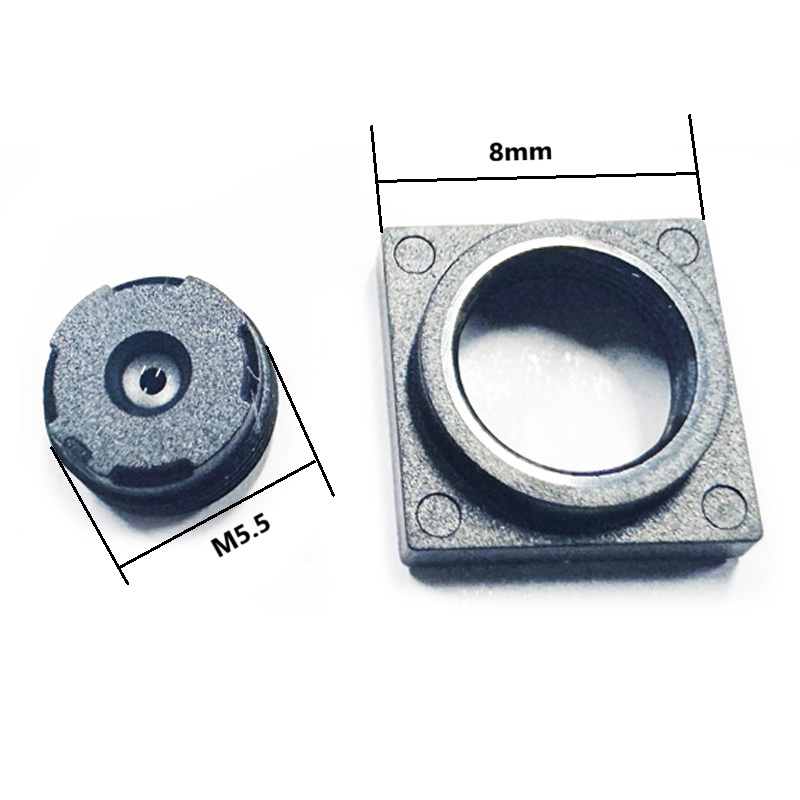

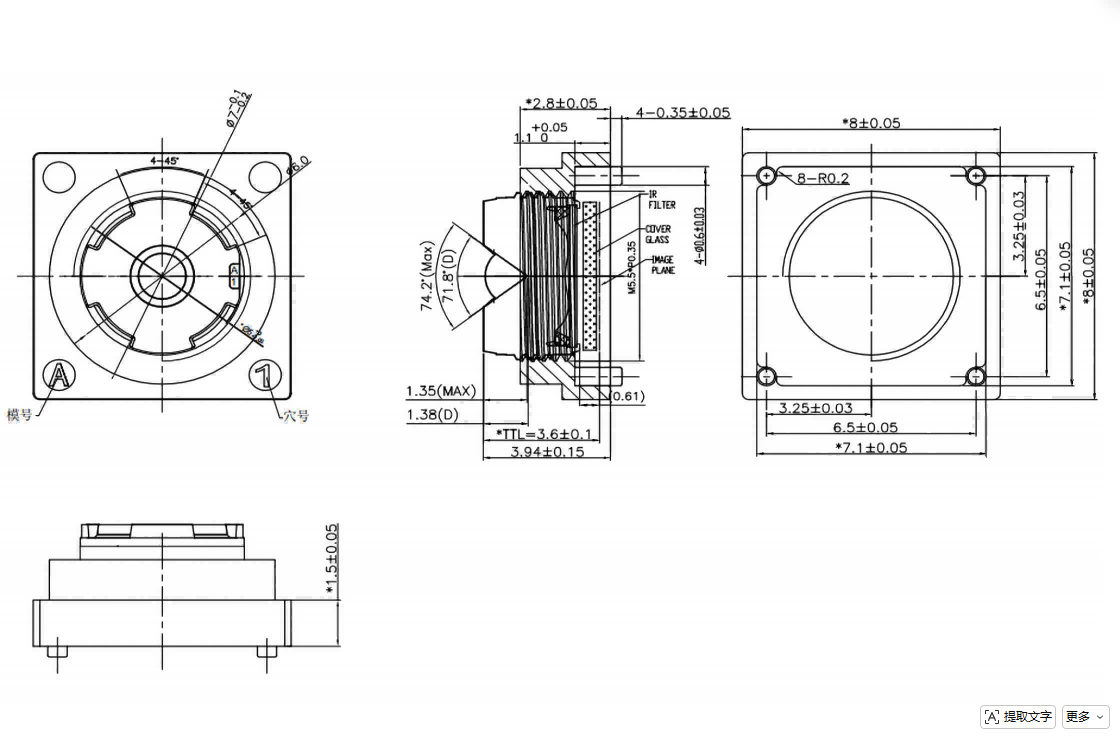

Mechanische interface: standaard M5.5-montage, eenvoudig uit te lijnen en te monteren voor microcameramodules.

Prestatievoordeelge

Optische prestaties met lage vervorming: Als lens met lage vervorming vermindert tv-vervorming minder dan 1,5% beeldvervorming, wat cruciaal is voor herkennings- en scantaken.

Compacte mechanische afmetingen: deze minibordlens heeft een totale spoorlengte van slechts 3,6 mm en is zeer geschikt voor slanke, ingebedde hardware waarbij de interne ruimte uiterst beperkt is.

Goed afgestemde sensorcompatibiliteit: exclusief ontworpen voor 1/4” sensorlenstoepassingen, voorkomen de 4,8 mm beeldcirkel en <32,7° CRA donkere hoeken en kleurverschuiving, waardoor de pixelmogelijkheden van de sensor volledig worden benut.

Stabiele infraroodfiltering: 650 nm IR-cut elimineert infraroodruis, waardoor de kleurgetrouwheid voor de opname van zichtbaar licht wordt verbeterd.

Consistente kwaliteit in massaproductie: Elke lens, geproduceerd door ShangHai SILK Optical Technology CO., LTD, ondergaat strikte optische tests, waardoor parameterconsistentie voor grote bestellingen wordt gegarandeerd.

Toepassingn Veld

Slimme miniatuurcamera's voor thuisgebruik: pas deze M5.5-vattinglens toe voor kleine bewakingscamera's binnenshuis en deurbelcamera's om helder livebeeld met groothoek vast te leggen binnen een beperkte behuizingsruimte.

Draagbare scanapparaten: de lens met lage vervorming ondersteunt het scannen van streepjescodes en QR-codes en levert een onvervormd beeld voor snelle codedecodering.

Draagbare beeldapparatuur: de miniboardlens met een brandpuntsafstand van 3,05 mm past op kleine draagbare camera's en op het lichaam gedragen recorders en voldoet daarmee aan de vraag naar een compacte lay-out.

Hulpmodules voor machinevisie: Als compacte machinevisielens werkt deze voor eenvoudige objectdetectie, visueel tellen en aanvullende detectie met 1/4” sensorlenshardware.

Educatieve en experimentele camerasets: kosteneffectieve optische component voor de visiegerelateerde projectontwikkeling van studenten.2. Productoverzicht

Deze compacte machine vision-lens is vervaardigd door ShangHai SILK Optical Technology CO., LTD, geoptimaliseerd voor een 1/4" sensor met een resolutie van 2592*1944. Deze mini-boardlens is gebouwd met een betrouwbare optische lay-out en levert stabiele beeldprestaties met een brandpuntsafstand van 3,05 mm en een diafragma van F5.0. Hij ondersteunt een beeldcirkel van 4,8 mm en een diagonaal gezichtsveld van 72 graden, wat voldoet aan de brede kijkvereisten van compacte beeldmodules. Het lensontwerp met lage vervorming houdt de tv-vervorming onder controle 1,5%, samen met een IRCF-golflengte van 650 nm om ongewenste infraroodinterferentie te filteren. De ultrakorte TTL van 3,6 mm maakt hem geschikt voor apparaatintegratie met beperkte ruimte. ShangHai SILK Optical Technology CO., LTD voert strenge optische inspecties uit voor elke eenheid, waardoor een consistente batchkwaliteit voor massaproductieprojecten wordt gegarandeerd. Dit kosteneffectieve optische onderdeel met M5.5-montage is ideaal voor ingebedde camerasystemen van klein formaat in meerdere consumenten- en industriële scenario's.

Gedetailleerde productbeschrijving

Parameter

Optische kernparameters: De lens heeft een brandpuntsafstand van 3,05 mm met ±5% tolerantie, gecombineerd met een F5.0 diafragma van ±5% tolerantie, waardoor de scherptediepte en beeldhelderheid in balans zijn. TTL bereikt 3,6 ± 0,1 mm voor ultracompacte montage. De IRCF-golflengte van 650 nm blokkeert effectief infrarood strooilicht voor uitvoer in ware kleuren overdag.

Beeldformaat en gezichtsveld: maximale beeldcirkel is Φ4,8 mm, perfect passend bij de 1/4" COMS-sensor (2592*1944). Diagonaal gezichtsveld bereikt 72°, horizontaal gezichtsveld 61°, verticaal gezichtsveld 47°, wat een brede dekking biedt voor kleine camera's.

Vervorming & verlichting & CRA: TV-vervorming <1,5% voor reproductie in rechte lijnen; relatieve verlichting 42,8%±5% garandeert een uniforme helderheid van midden tot hoek; CRA<32,7° komt overeen met de hoofdstraalhoek van de reguliere 1/4”-sensorpixels, waardoor vignettering en kleurafwijking worden vermeden.

Mechanische interface: standaard M5.5-montage, eenvoudig uit te lijnen en te monteren voor microcameramodules.

Prestatievoordelen

Optische prestaties met lage vervorming: Als lens met lage vervorming vermindert tv-vervorming minder dan 1,5% beeldvervorming, wat cruciaal is voor herkennings- en scantaken.

Compacte mechanische afmetingen: deze minibordlens heeft een totale spoorlengte van slechts 3,6 mm en is zeer geschikt voor slanke, ingebedde hardware waarbij de interne ruimte uiterst beperkt is.

Goed afgestemde sensorcompatibiliteit: exclusief ontworpen voor 1/4” sensorlenstoepassingen, voorkomen de 4,8 mm beeldcirkel en <32,7° CRA donkere hoeken en kleurverschuiving, waardoor de pixelmogelijkheden van de sensor volledig worden benut.

Stabiele infraroodfiltering: 650 nm IR-cut elimineert infraroodruis, waardoor de kleurgetrouwheid voor de opname van zichtbaar licht wordt verbeterd.

Consistente kwaliteit in massaproductie: Elke lens, geproduceerd door ShangHai SILK Optical Technology CO., LTD, ondergaat strikte optische tests, waardoor parameterconsistentie voor grote bestellingen wordt gegarandeerd.

 Toepassingsgebied

Slimme miniatuurcamera's voor thuisgebruik: pas deze M5.5-vattinglens toe voor kleine bewakingscamera's binnenshuis en deurbelcamera's om helder livebeeld met groothoek vast te leggen binnen een beperkte behuizingsruimte.

Draagbare scanapparaten: de lens met lage vervorming ondersteunt het scannen van streepjescodes en QR-codes en levert een onvervormd beeld voor snelle codedecodering.

Draagbare beeldapparatuur: de miniboardlens met een brandpuntsafstand van 3,05 mm past op kleine draagbare camera's en op het lichaam gedragen recorders en voldoet daarmee aan de vraag naar een compacte lay-out.

Hulpmodules voor machinevisie: Als compacte machinevisielens werkt deze voor eenvoudige objectdetectie, visueel tellen en aanvullende detectie met 1/4” sensorlenshardware.

Educatieve en experimentele camerasets: kosteneffectieve optische component voor de visiegerelateerde projectontwikkeling van studenten.
