35 mm thermische beeldlens

Korte productbeschrijving

Deze hoogwaardige 35 mm warmtebeeldlens is ontwikkeld en vervaardigd door ShangHai SILK Optical Technology CO., LTD, op maat gemaakt voor langegolf infrarood warmtebeeldapparatuur die werkt binnen de spectrale band van 8-12 μm. Deze infraroodlens heeft een groot diafragma van F1.0 en levert uitstekende lichtopvangcapaciteiten om een ​​heldere thermische beeldweergave te garanderen bij weinig licht en complexe omgevingsomstandigheden. De thermische beeldlens is compatibel met 640×512, 12μm ongekoelde infrarooddetectoren en ondersteunt een scherpstelbereik van 2 meter, zodat hij zich kan aanpassen aan zowel observatie op korte afstand als monitoringscenario's op lange afstand. Het frontelement bereikt de beschermingsgraad IP67, waardoor een stabiele werking in zware buitenomgevingen mogelijk is. Met een hoge transmissie van meer dan 92% en lage vervormingsprestaties garandeert deze optische component een uniforme beeldkwaliteit over het hele gezichtsveld. ShangHai SILK Optical Technology CO., LTD implementeert strikt optische optimalisatie voor deze lens, waardoor het een betrouwbare optische oplossing is voor industriële monitoring, perimeterbeveiliging en andere infrarood thermische zichtsystemen.

Gedetailleerde productbeschrijving

1. Parameter

Brandpuntsafstand en diafragma:Brandpuntsafstand van 35 mm gecombineerd met een groot diafragma van F1.0. Het grote diafragma verbetert de lichtstroom aanzienlijk, wat van cruciaal belang is voor de zwakke signaalopname van langegolf-infraroodlenzen.

Detectorcompatibiliteit:Komt overeen met een detector van 640 x 512,12 μm en past perfect bij de mainstream ongekoelde infraroodlenshardware voor thermische camera's op massaniveau.

Optische index:Doorlaatbaarheid ≥92%, relatieve verlichting ≥90%, vervorming ≤‑1,5%. HD-belichte optische coating vermindert verlies van infraroodreflectie voor de thermische beeldlens.

Focus & gezichtsveld:Gezichtsveld van 12,5°(H)×10,3°(V), focusbereik van 2 m tot oneindig, ondersteunt zowel inspectie op korte afstand als observatie op lange afstand.

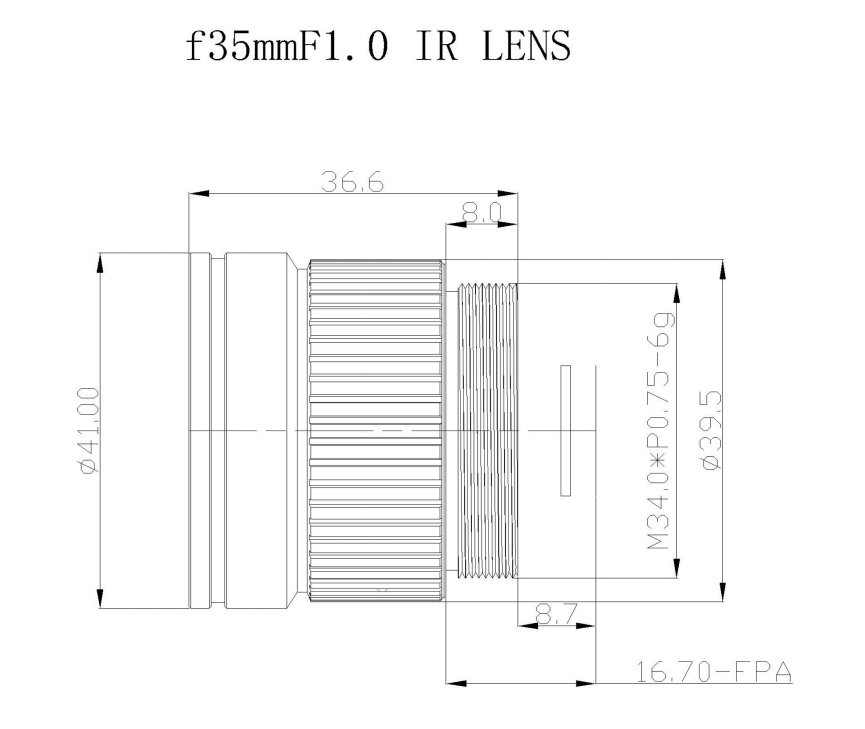

Mechanische en omgevingsspecificaties:M34×0,75 houder voor gemakkelijke montage; voorkant IP67 waterdichtheid; bedrijfstemperatuur‑40℃ ~ +80℃. De werkgolflengte van 8-12 μm voldoet aan de standaard LWIR-warmtebeeldvereisten.

Gefabriceerd doorShangHai SILK Optische Technologie CO., LTD,elke parameter van deze infraroodlens is gekalibreerd voor praktische veldimplementatie.

2. Prestatievoordelen

Superieur gebruik van infraroodlicht:Als hoogwaardige thermische beeldlens minimaliseert een transmissie van ≥92% het infraroodsignaalverlies; De HD-antireflectiecoating verbetert de signaalontvangstefficiëntie voor de langegolf-infraroodlens verder.

Uitstekende beelduniformiteit:≥90% relatieve verlichting zorgt voor een consistente helderheid over het hele beeldframe, zonder duidelijke donkere hoeken voor de infraroodlens. Vervorming ≤‑1,5% behoudt de geometrie van de werkelijke scène voor het monitoren van uitgangen.

Robuust aanpassingsvermogen buitenshuis:IP67 frontelementbescherming voor de warmtebeeldlens is bestand tegen stof, regen en spatwater. Een breed bereik aan werktemperaturen – 40℃~+80℃ ondersteunt een stabiele werking in koude winters en buitenomgevingen met hoge temperaturen.

Flexibele focusaanpassing:Dankzij het focusbereik van 2 m∞ kan de ongekoelde infraroodlens schakelen tussen spotcontrole op korte afstand en bewaking op lange afstand zonder lensvervanging.

Gestandaardiseerde interface:M34×0,75 schroefdraadbevestiging vereenvoudigt de camera-integratie, waardoor klanten deze warmtebeeldlens snel kunnen monteren in afgewerkte thermische apparaten.

ShangHai SILK Optical Technology CO., LTD voert vóór levering strikte optische tests uit voor elke eenheid van deze infraroodlens.

3. Toepassingsgebieden

Perimeterbewaking en grensverdediging:Deze warmtebeeldlens dient voor thermische camera's voor buitengebruik voor 24 uur per dag inbraakdetectie onder alle weersomstandigheden; De infraroodlens met groot diafragma legt dag en nacht hittesignalen vast zonder zichtbaar licht.

Industriële conditiebewaking:De langegolf-infraroodlens is geschikt voor inspectie van oververhitting van apparatuur en thermische inspectie van apparatuur op het elektriciteitsnet; Dankzij de IP67-capaciteit kan de ongekoelde infraroodlens op industriële locaties buiten werken.

Beveiliging en verkeersmonitoring:De warmtebeeldlens is geïntegreerd in thermische bewakingscamera's voor het monitoren van verkeersstromen en het alarmeren van abnormale warmtebronnen in tunnels en bermen.

Brandpreventie en vroegtijdige waarschuwing:De infraroodlens van 8-12 μm detecteert hittesignaturen van brand in een vroeg stadium, voor bosbrandpreventie en monitoring van magazijnrisico's.

Thermische observatie via voertuig:De robuuste structuur van deze warmtebeeldlens is geschikt voor op een voertuig gemonteerde thermische systemen voor verkenning onder alle weersomstandigheden.

ShangHai SILK Optical Technology CO., LTD biedt aanpasbare technische ondersteuning voor klanten die deze infraroodlens in bovengenoemde scenario's toepassen.
