Thermische beeldlens met een brandpuntsafstand van 4,1 mm

Productoverzicht

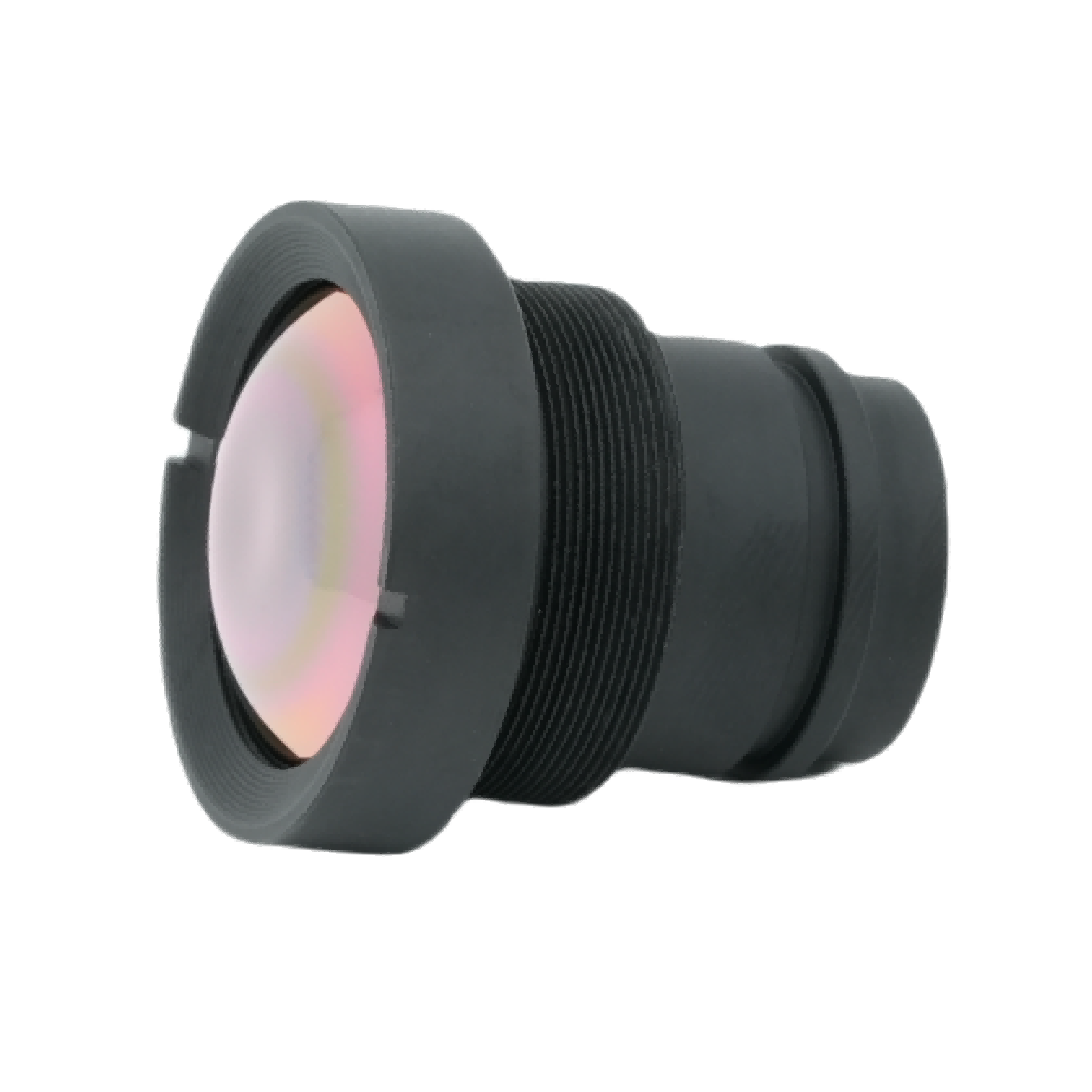

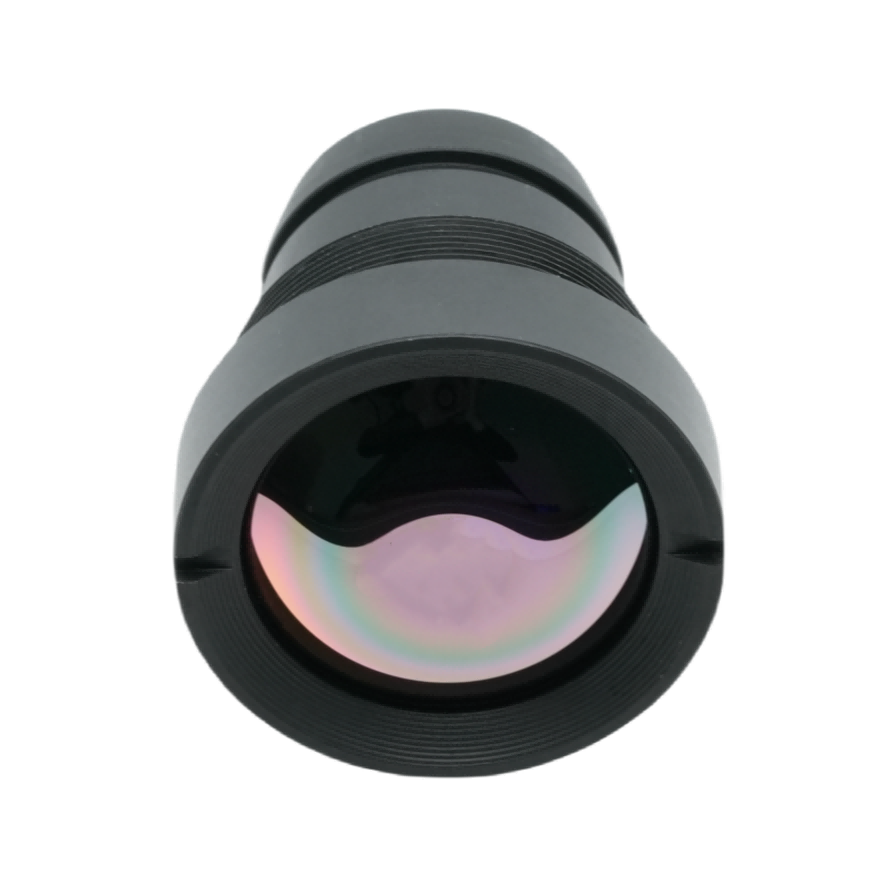

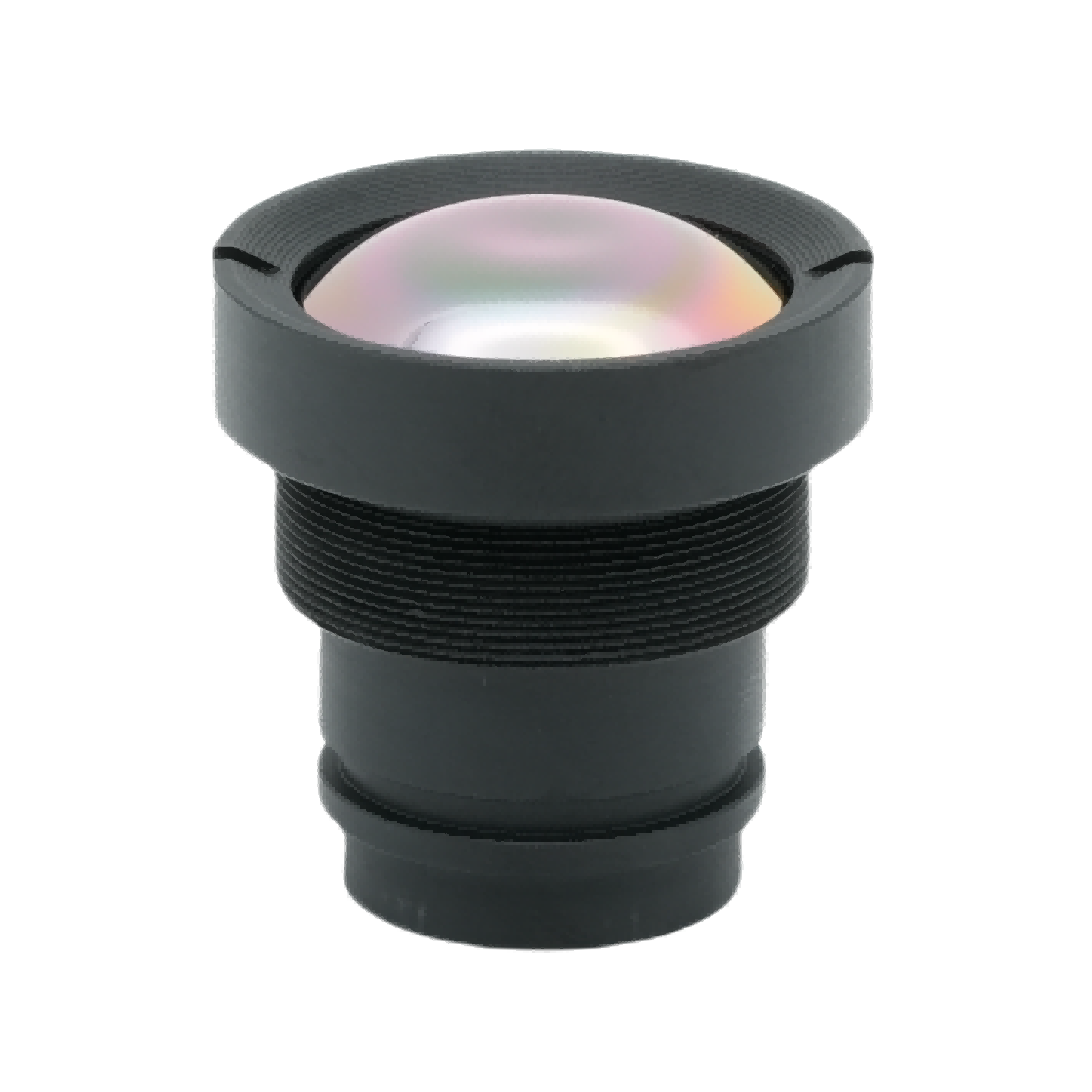

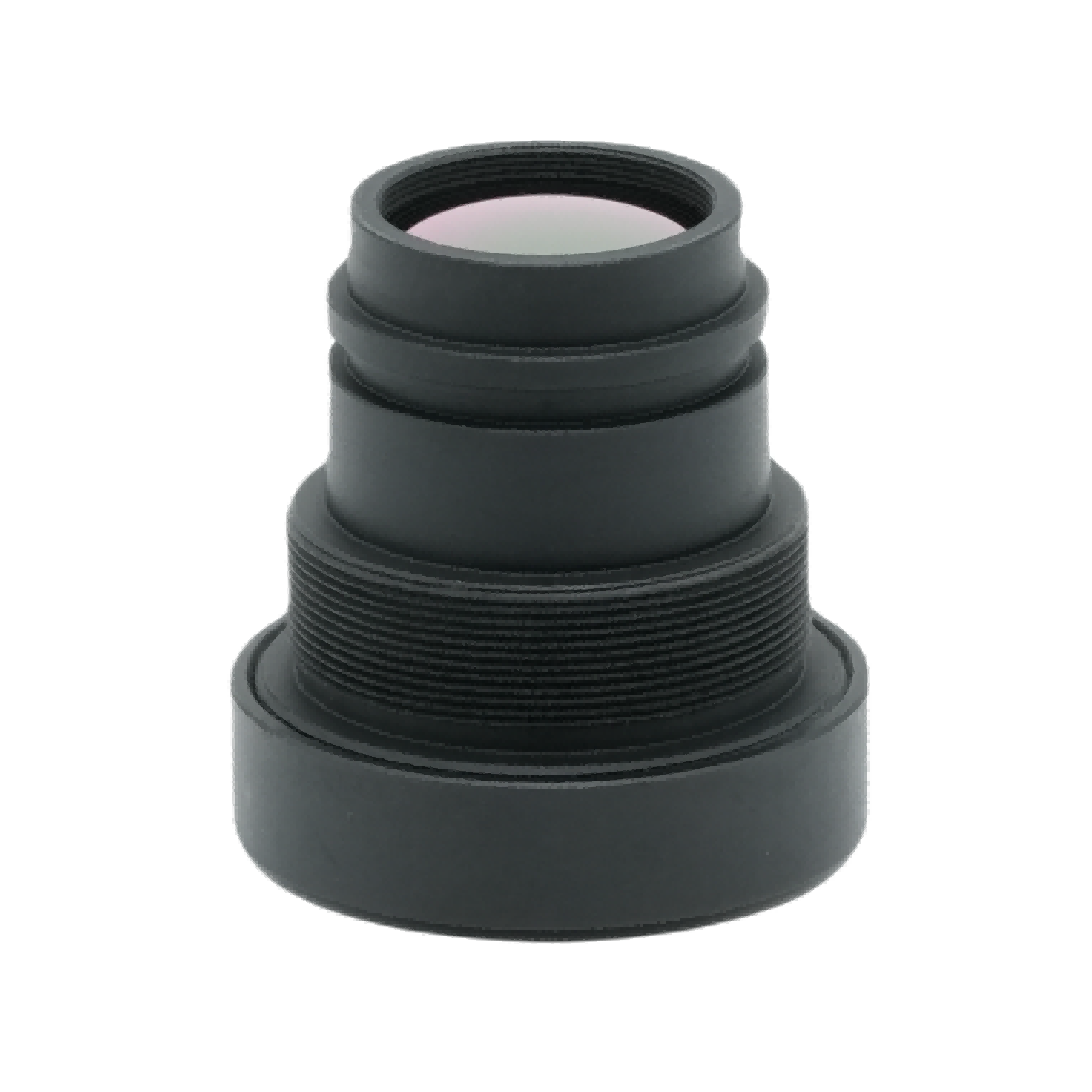

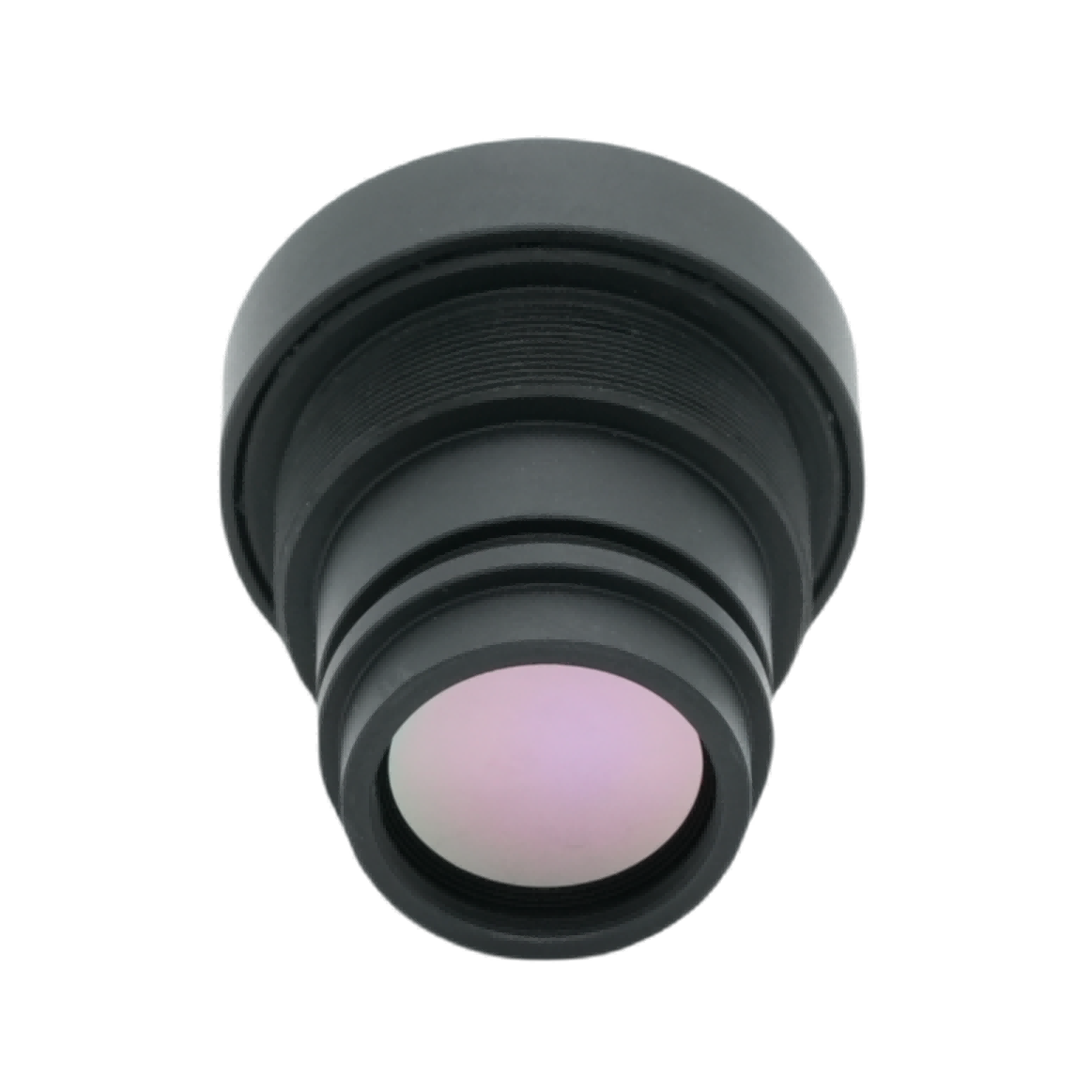

Vervaardigd en geleverd doorBOSHI OptischTechnologie, ditF1.0 Thermische lens met brandpuntsafstand van 4,1 mmdient als een ultragroothoek-infraroodobjectief dat is afgestemd op een resolutie van 640×512 en ongekoelde infrarood-brandpuntsvlakarrays van 12 μm pixels. Deze thermische infraroodlens is voorzien van een geavanceerde blootgestelde AR-antireflectiecoating voor een infraroodtransmissie van meer dan 88%. Als professionele infrarood optische lens van BOSHI Optical Technology wordt dit toestel geleverd met IP67-lensbescherming aan de voorkant, een lichtgewicht structuur van ongeveer 25 g en betrouwbare optische stabiliteit bij hoge temperaturen. Het ondersteunt naadloze integratie in compacte, ongekoelde thermische camerasystemen, en het brede gezichtsveldontwerp zorgt voor een brede dekking van scènes voor diverse scenario's voor thermische beeldvorming.

Gedetailleerde productbeschrijving

Parameter

Optische specificaties. Deze optische infraroodlens heeft een brandpuntsafstand van 4,1 mm en een ultragroot diafragma van F1.0. De grote diafragmawaarde zorgt voor een hoge opnamecapaciteit van infrarood licht. Dergelijke optische prestaties vormen de kerngarantie voor heldere thermische infraroodlensuitvoer onder werkomstandigheden bij lage temperaturen en weinig straling.

Detectormatching. De lens is speciaal gebouwd voor infrarooddetectoren met een resolutie van 640×512 en 12 μm pixels. Het bereikt een hoge mate van afstemming met reguliere ongekoelde thermische sensorformaten en vermijdt beeldafwijkingen veroorzaakt door een mismatch tussen lens en sensor.

Gezichtsveld. Het realiseert een breed gezichtsveld van 130° diagonaal, 102° horizontaal en 83° verticaal. Gebruikers kunnen scènedekking met een groot bereik verkrijgen zonder mechanische scancomponenten, wat het algehele mechanische schema van thermische apparatuur vereenvoudigt.

Focusprestaties. Het continue scherpstelbereik bestrijkt 0,5 m tot oneindig. De focusfunctie houdt rekening met inspectiewerkzaamheden op korte afstand en bewakingstaken op lange afstand, en breidt de bruikbare afstandsgrens uit voor deze lens met een brandpuntsafstand van 4,1 mm.

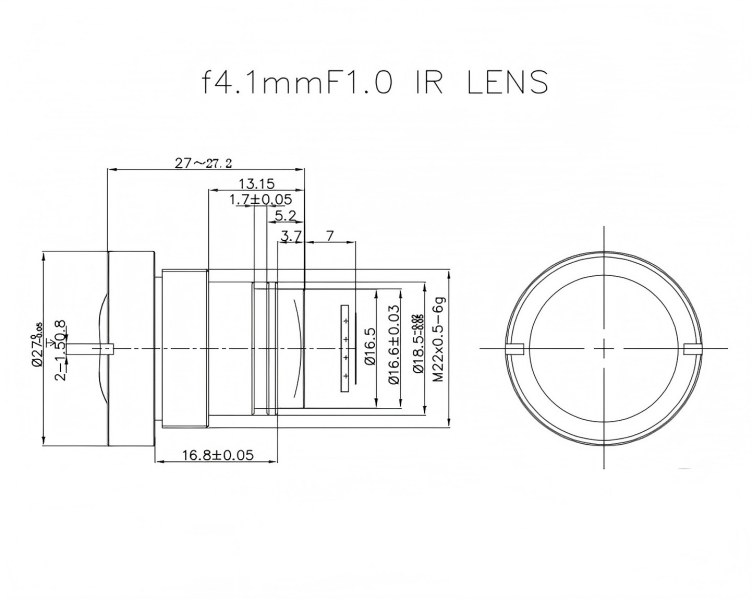

Milieu- en mechanische index. Het bedrijfstemperatuurbereik bereikt -40℃ ~ +80℃. De frontlens bereikt IP67 water- en stofdichte kwaliteit. Het past een M22×0,5-standaard schroefdraadinterface toe voor gemakkelijke montage. Het nettogewicht blijft ongeveer 25 gram, wat gunstige omstandigheden creëert voor de ontwikkeling van lichtgewicht apparatuur.

Indicatoren voor beeldkwaliteit. Uitgerust met AR-antireflectiecoating bedraagt ​​de optische transmissie meer dan 88%. De relatieve verlichting blijft hoger dan 80%. De vervormingswaarde wordt onder de 45% geregeld. De reeks indicatoren balanceert de groothoekbeeldfunctie en de daadwerkelijke beeldkwaliteit.

Prestatievoordelen

Superieure thermische gevoeligheid bij weinig licht. Het maximale diafragma van F1.0 versterkt de efficiëntie van het verzamelen van stralingsenergie. In omgevingen met weinig straling en weinig straling kan deze thermische infraroodlens het contrast van het thermische beeld duidelijk verhogen. Het vermindert het risico op beeldvervaging wanneer het infraroodsignaal van het doel zwak is.

Ultrabrede dekking. Het 130° diagonale brede gezichtsveld kan een groter bewakingsgebied voor één apparaat bestrijken. Aan de projectzijde kan het aantal ingezette thermische camera's voor bewaking van het volledige gebied dienovereenkomstig worden verminderd. Dit brengt een directe verlaging van de totale systeembouwkosten met zich mee.

Stabiele beelduniformiteit. Meer dan 80% relatieve verlichting onderdrukt het fenomeen van vignettering effectief. De helderheid blijft consistent over het hele beeldframe. De transmissie van meer dan 88% vermindert het verlies van infraroodenergie in het optische transmissiepad. BOSHI Optical Technology voert herhaalde kalibratie uit op deze infrarood optische lens om een ​​uniforme output te garanderen bij langdurige continue werking.

Sterke milieuduurzaamheid. IP67-bescherming voor de frontlens plus een breed temperatuurbereik zorgen voor een stabiele werking bij regen, stof, extreme kou en hoge temperaturen. De lens is niet afhankelijk van frequent handmatig onderhoud en is geschikt voor gebruik buitenshuis en in zware industriële omgevingen.

Compacte en eenvoudige integratie. De lichtgewicht structuur van 25 gram en de standaard M22×0,5-montage verlagen de moeilijkheidsgraad van mechanisch ontwerp voor geminiaturiseerde warmtebeeldapparatuur. Apparatuurontwikkelaars kunnen tijdens de productintegratie structurele wijzigingswerkzaamheden besparen.

Flexibele focusmogelijkheden. De minimale scherpstelafstand van 0,5 m ondersteunt detectie van dichtbij gelegen doelen. Vergeleken met pure langeafstandslenzen met vaste focus, breidt dit product met een brandpuntsafstand van 4,1 mm de toepassingsgrenzen uit en voldoet het aan de vereisten voor observatie op gemengde afstanden.

Toepassingsgebieden

Perimeterbeveiligingsbewaking. Deze thermische infraroodlens met groot gezichtsveld biedt thermische groothoekbewakingsmogelijkheden voor fabrieken, parken, grensgebieden en woonwijken. Het voltooit inbraakdetectiewerkzaamheden dag en nacht zonder zichtbare lichttoevoer. Perimeterbeveiligingsbewaking is een van de belangrijkste toepassingsrichtingen voor producten van BOSHI Optical Technology.

Industriële thermische inspectie. De infrarood optische lens ondersteunt screening van apparatuurtemperatuur, foutdetectie van elektrische kasten, inspectie van thermische lekkage van pijpleidingen en fabrieksveiligheidspatrouilles. Buitendienstpersoneel kan abnormale warmtebronnen tijdig opmerken en zo industriële veiligheidsongevallen voorkomen.

Slim transport en voertuigvisie. Het kan worden ingezet voor thermisch nachtzicht in auto's en monitoring van wegverkeer. Bij mist, nacht en slecht zicht helpt de resolutie van 640×512 de identificatie van voetgangers en obstakels te voltooien.

Onbemande systemen Payload. De lens profiteert van zijn lichtgewichtfunctie van 25 gram en fungeert als lichtgewicht thermische lading voor UAV's, robots en onbemande grondvoertuigen. Het voert zoek- en reddingsacties, monitoring van natuurbranden en terreinpatrouille-gerelateerde missies uit.

Openbare veiligheid en noodhulp. Bij thermische positionering bij brandbestrijding en zoek- en reddingsmissies werkt het goed in donkere, rokerige of visueel verduisterde omgevingen. Thermische signalen kunnen gedeeltelijke rookinterferentie doordringen om de doelpositie te vergrendelen.

Landbouw- en milieumonitoring. Operators voeren via deze thermische infraroodlens analyses van de vegetatietemperatuur, observatie van dieren in het wild en het volgen van de warmteverdeling in de omgeving uit. Het biedt effectieve gegevensondersteuning voor landbouwonderzoek en ecologisch milieuonderzoek.
