4,2 mm taps toelopende kegellens

Korte productbeschrijving

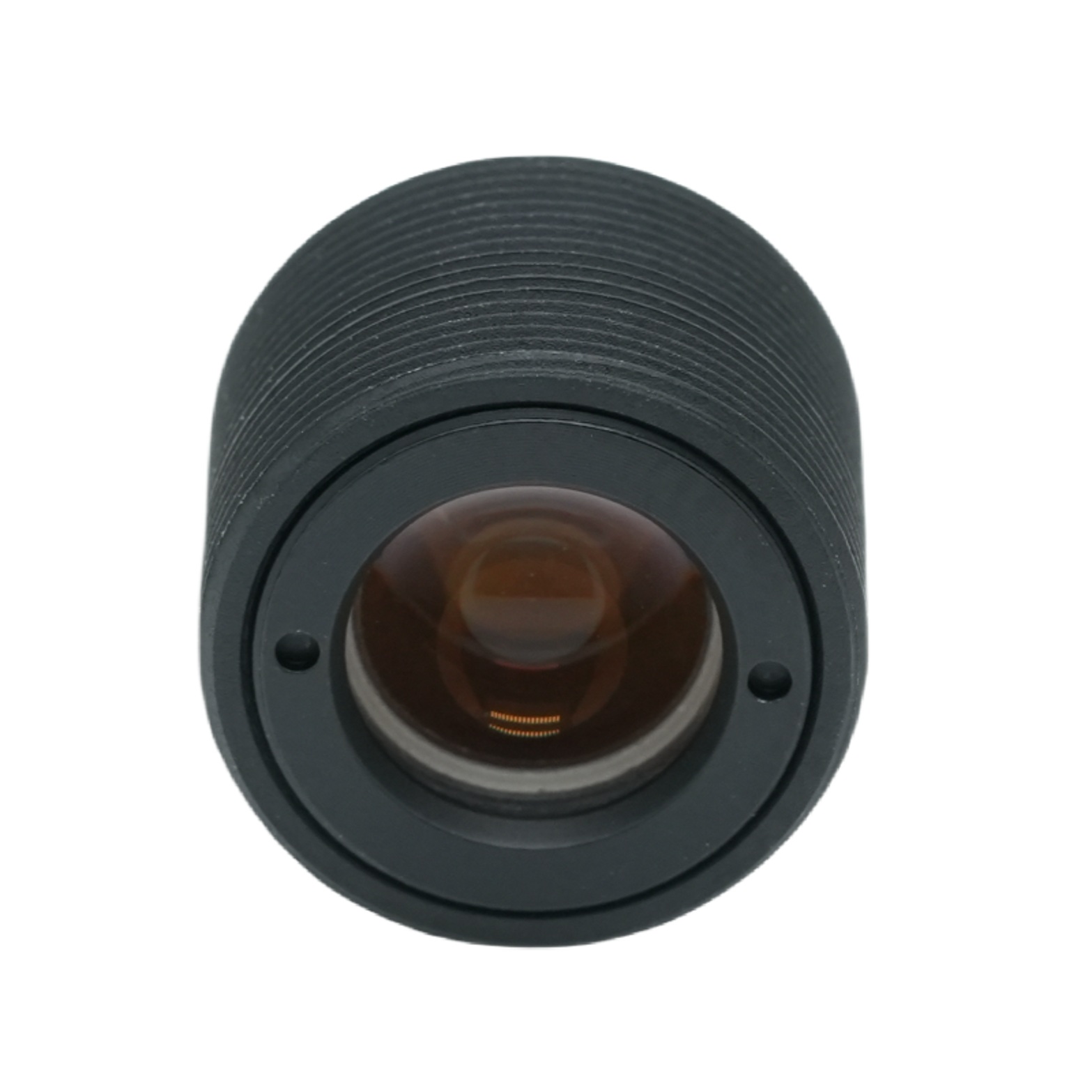

Deze compacte groothoeklens is vervaardigd doorShangHai SILK Optische Technologie CO., LTD,op maat gemaakt voor 1/2,7‑inch beeldsensoren voor industriële en bewakingsbeeldverwerkingstaken. Als hoogwaardige optische lens levert deze een groot diagonaal gezichtsveld van 124°, waardoor een brede scènedekking ontstaat voor realtime beeldopname. Deze industriële cameralens heeft een ontwerp met een vast brandpunt en een M12-vatting en heeft een compacte totale afmeting met een totale spoorlengte van slechts 10,9 mm, waardoor deze gemakkelijk kan worden ingebed in kleine beeldapparatuur. Het F3.5-diafragma balanceert de lichtinlaat en optische prestaties, terwijl de gecontroleerde CRA-waarde zorgt voor goede compatibiliteit met reguliere CMOS-sensoren. ShangHai SILK Optical Technology CO., LTD controleert strikt elke productieprocedure, waardoor deze CCTV-lens stabiel is voor langdurig continu gebruik. Het biedt een fijne balans tussen groothoekdekking en praktische beeldkwaliteit, is geschikt voor verschillende zichtapparatuur met beperkte ruimte, en biedt een betrouwbare optische oplossing voor verschillende civiele en industriële visuele opnamescenario's.

Gedetailleerde productbeschrijving

Parameteranalyse

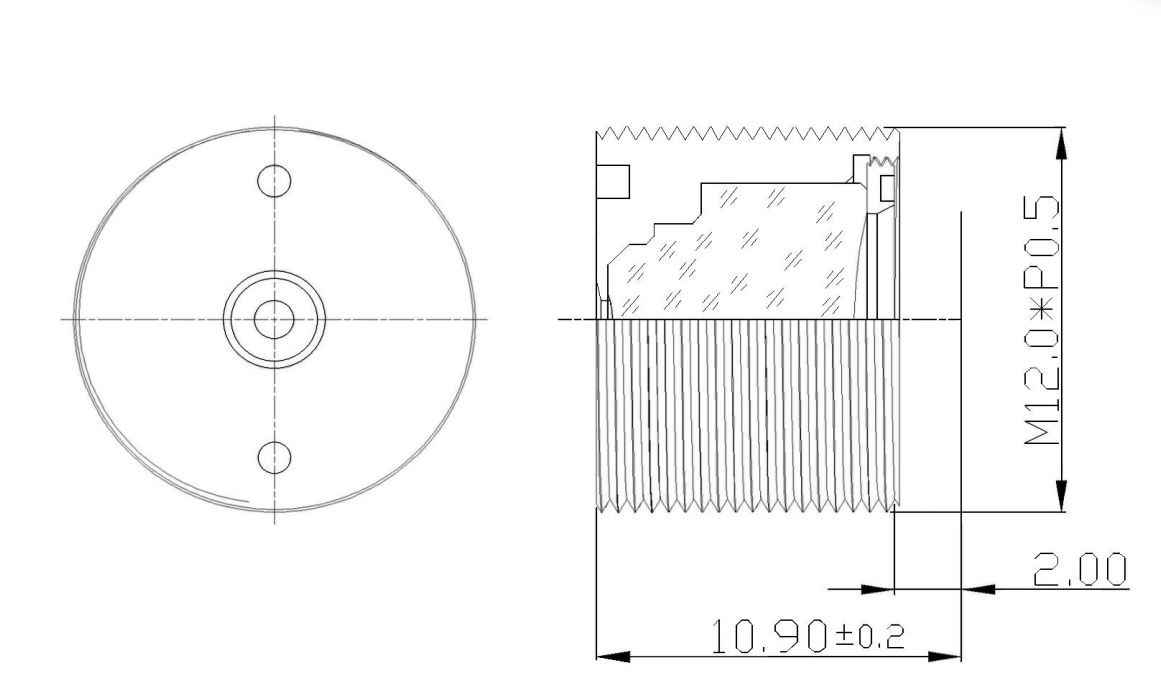

‑ Optische structuur en afmetingen:Deze groothoeklens, vervaardigd door ShangHai SILK Optical Technology CO., LTD, heeft een volwassen optische lay-out. De totale spoorlengte is 10,9 ± 0,3 mm, het compacte formaat vergemakkelijkt de miniaturisatie van het apparaat. De effectieve brandpuntsafstand bedraagt ​​4,2 mm met een tolerantie van ±5%, waarbij wordt gewerkt met een diafragma van F/NO van 3,5±5% om een ​​evenwichtige lichtopvangcapaciteit te realiseren. De brandpuntsafstand aan de achterkant is 3,2 ± 0,2 mm, wat een handige sensormontage ondersteunt.

‑ Beeldformaat en gezichtsveld:De maximale beeldcirkel Φ7,0 mm komt perfect overeen met een 1/2,7"-sensor. Diagonaal gezichtsveld 124°, horizontaal gezichtsveld 94°, verticaal gezichtsveld 45,6°, deze M12-lens realiseert ultrabrede opnames van scènes zonder extra mechanische rotatie.

‑ Beeldindex:TV-vervorming-19,30%, relatieve verlichting 45,0%, CRA<14,13°. Een lage CRA vermindert het schaduwrisico voor CMOS-chips aanzienlijk. Standaard M12*P0.5-vatting zorgt voor universele uitwisselbaarheid voor machine vision-lensinstallatie.

Prestatievoordelen

Ultrabrede kijkmogelijkheden:Als lens met vast brandpunt biedt hij een breed gezichtsveld, legt hij in één opname een groot bewakingsgebied vast en verlaagt hij de hardwarekosten voor de inzet van meerdere camera's.

Laag CRA-ontwerp:Deze hoogwaardige optische lens houdt de hoofdstraalhoek onder de 14,13°, verbetert de uniformiteit van de perifere beeldvorming aanzienlijk en vermindert problemen met donkere hoeken bij toepassing van bewakingslenzen.

Miniatuur mechanisch ontwerp:De korte TTL-structuur past in een compacte apparatuurbehuizing, ideaal voor camerahardware met een kleine vormfactor. Standaard M12-interface zorgt voor goede compatibiliteit met de meeste industriële cameramodules.

Stabiele massaproductiekwaliteit:Ondersteund doorShangHai SILK Optische Technologie CO., LTDDankzij de optische technische capaciteit houdt deze CCTV-lens een nauwe tolerantie op elke optische parameter en garandeert consistente batchprestaties.

Toepassingsgebieden

‑ Bewaking en veiligheidsmonitoring:Deze groothoeklens is geschikt voor kleine beveiligingscamera's en bestrijkt brede bewakingsscènes binnen en buiten op korte afstand.

- Machine vision & industriële inspectie:De industriële cameralens werkt voor compacte visuele inspectieapparatuur en biedt breedhoekbeeldvorming voor productcontrole en codescannen.

‑ Smarthome-apparaten:Gebruikt voor slimme deurcamera's, huishoudelijke bewakingscamera's, compacte behuizing past zich aan de beperkte binnenruimte van slimme hardware aan.

‑ IoT visuele terminals:Toegepast in verschillende IoT-modules voor visuele verzameling, biedt deze lens met vast brandpunt een betrouwbare optische groothoekoplossing voor beeldacquisitie aan de rand.
