50 mm thermische beeldlens

Korte productbeschrijving

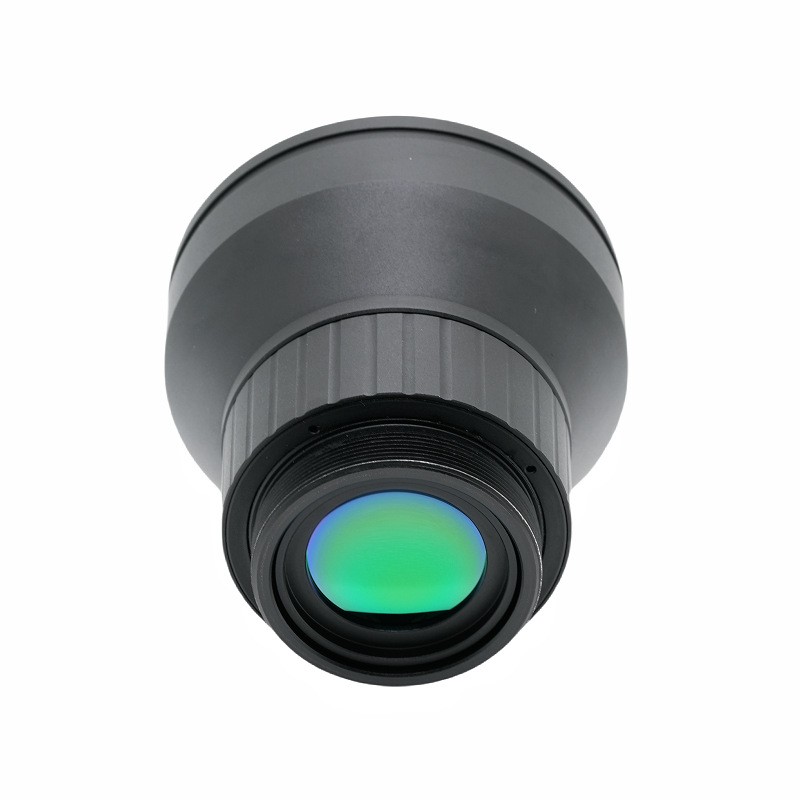

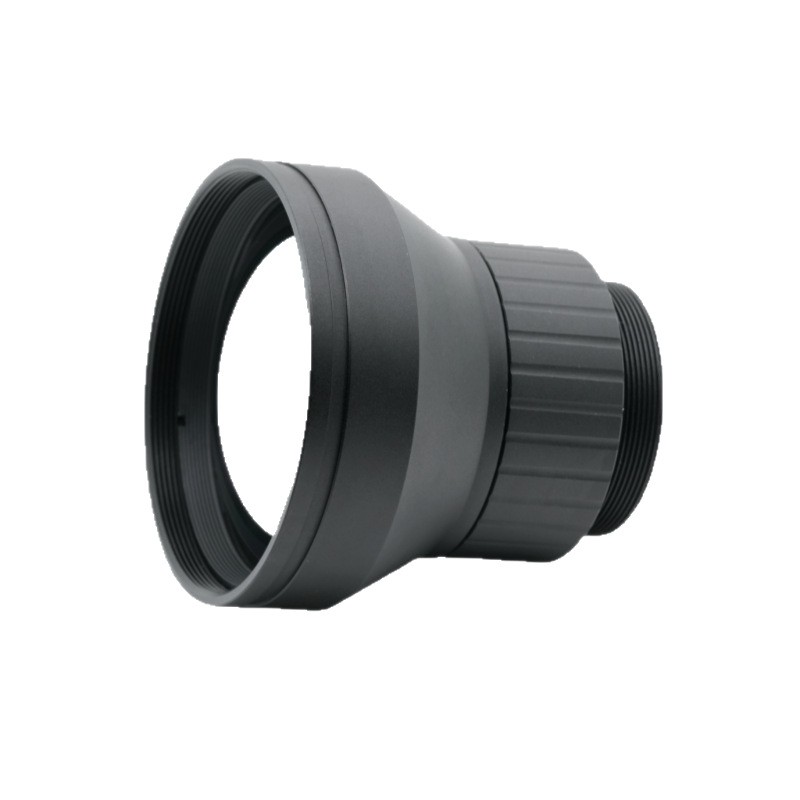

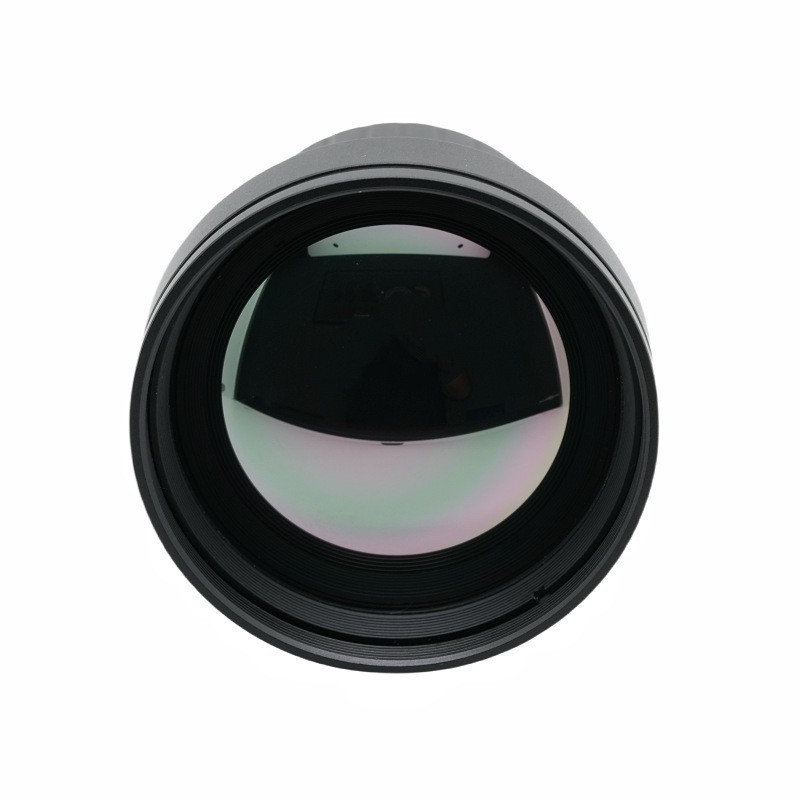

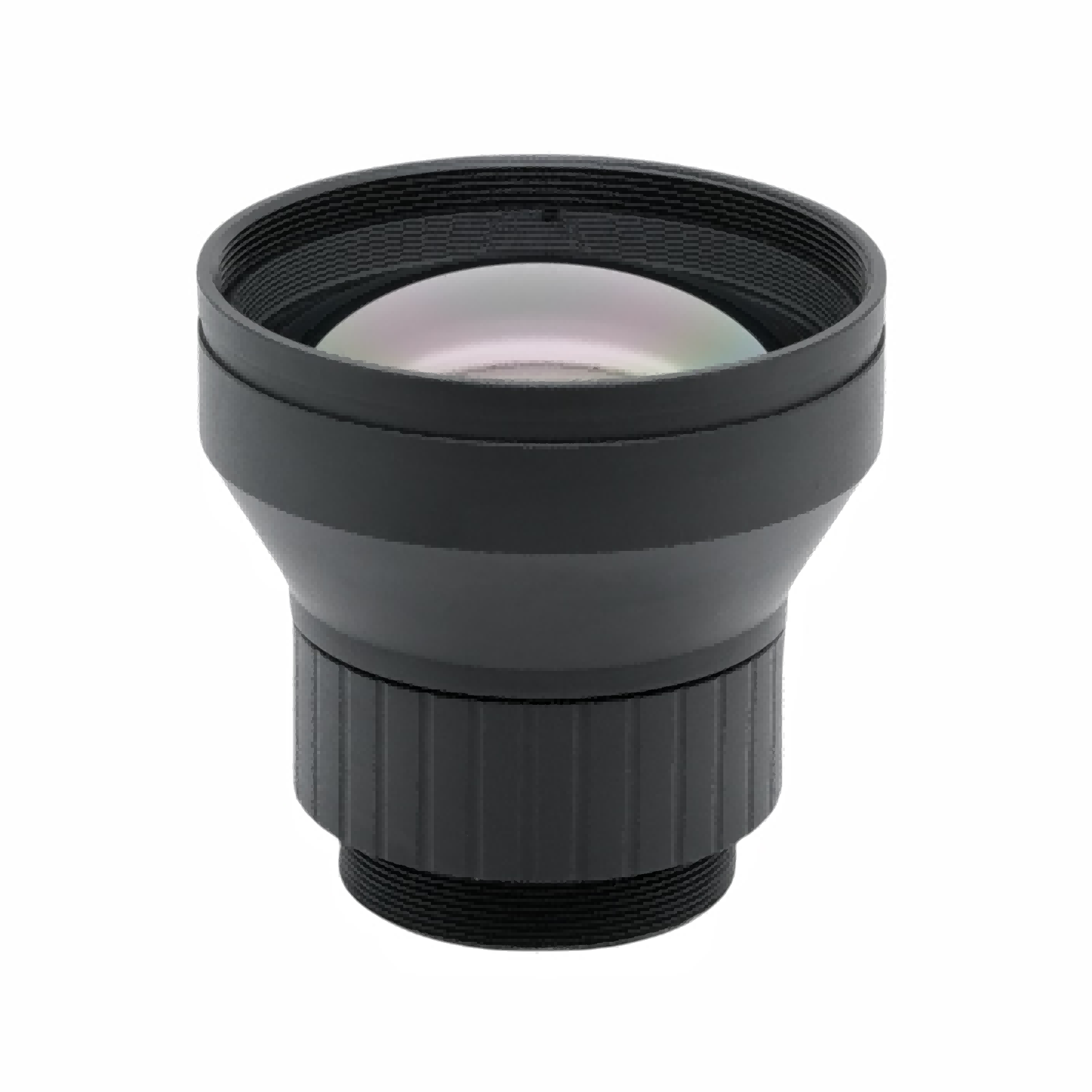

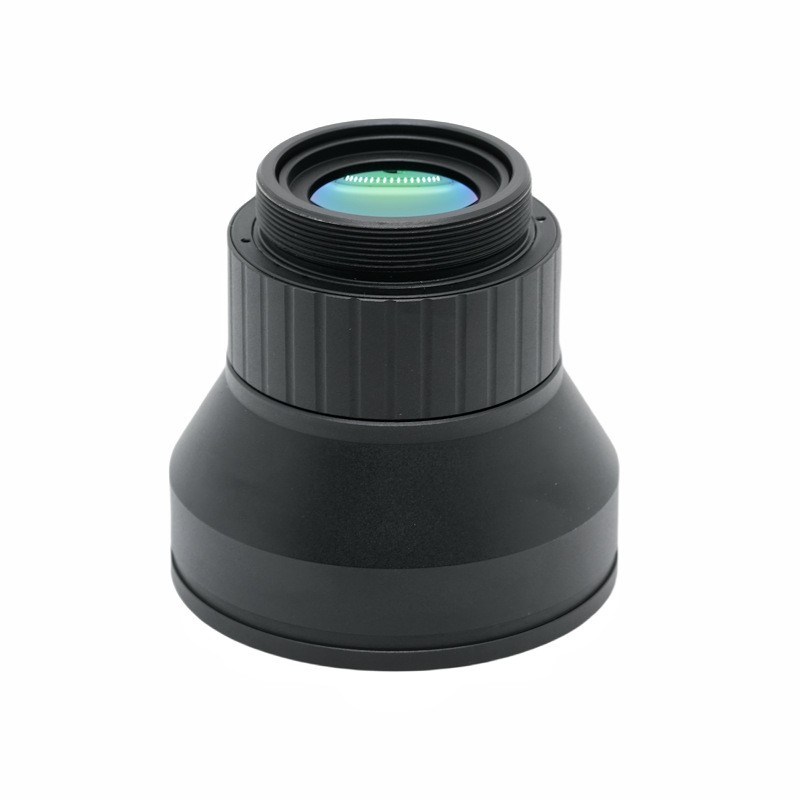

Deze hoogwaardige warmtebeeldlens is ontwikkeld en vervaardigd door ShangHai SILK Optical Technology CO., LTD, op maat gemaakt voor ongekoelde langegolf infrarood warmtebeeldapparatuur. Met een brandpuntsafstand van 50 mm en een helder F1.0-groot diafragma levert deze infraroodlens uitstekende lichtopvangmogelijkheden voor thermische detectiescenario's bij weinig licht. Het komt overeen met 640 x 512,12 μm infrarooddetectoren, die werken binnen de klassieke 8-12 μm langegolf infrarood spectrale band.

Met een IP67-waterdichtheid aan het frontelement en een robuust aanpassingsvermogen van de werktemperatuur van 40℃~+80℃ ondersteunt deze thermische beeldlens een focusaanpassing van 2 m tot oneindig. Hoge transmissie van meer dan 90% en relatieve verlichting ≥94% garanderen een uniforme, scherpe warmtebeelduitvoer. Deze infraroodlens wordt algemeen toegepast voor buitenbewaking, perimeterbeveiliging en thermische observatie en biedt stabiele, betrouwbare optische prestaties voor diverse infraroodbeeldvormingssystemen onder zware omstandigheden.

Gedetailleerde productbeschrijving

Parameter

 Optische specificaties:Brandpuntsafstand van 50 mm met groot diafragma van F1.0; werkgolflengte 8-12μm lange golf infrarood, perfect ontworpen voor 640×512,12μm compatibele detector. Het gezichtsveld bereikt 11,27°(D)×8,8°(H)×7,0°(V), wat een gematigde velddekking biedt voor thermische observatie over lange afstanden.

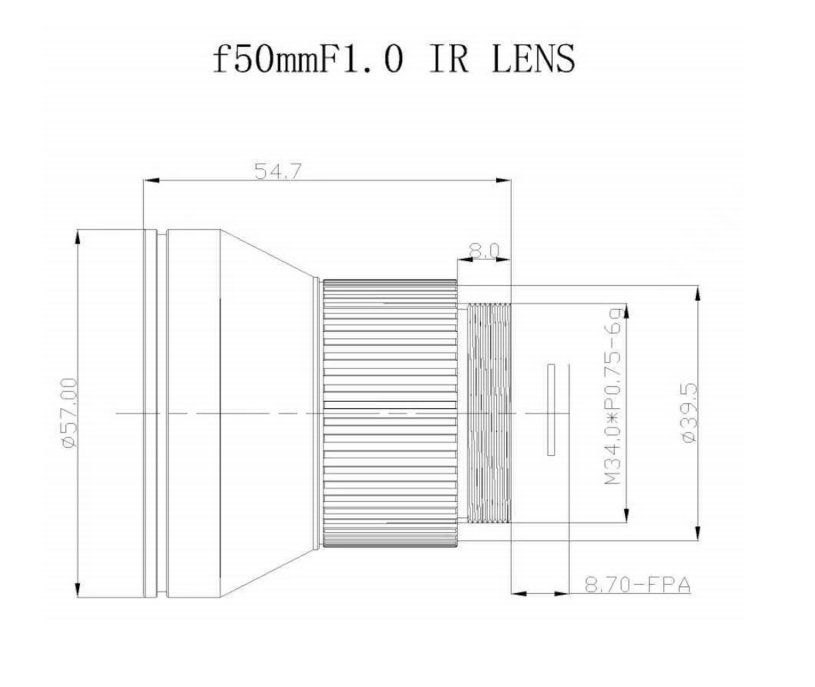

 Mechanische en omgevingsspecificaties:M34×0,75 montage voor eenvoudige montage; scherpstelbereik van 2 meter tot oneindig. Het frontelement voldoet aan IP67-beschermingsgraad. Bedrijfstemperatuur varieert van 40 ℃ tot +80 ℃, aangepast aan extreme koude en warme veldomstandigheden. Blootgestelde optica is voorzien van een AR-antireflectiecoating.

 Specificaties beeldkwaliteit:Doorlaatbaarheid ≥90%, relatieve verlichting ≥94%, vervorming ≤‑1,0%. ShangHai SILK Optical Technology CO., LTD controleert deze indexen strikt om consistente beeldprestaties van deze thermische beeldlens te garanderen.

Prestatievoordelen

 Superieure lichtverzameling:Het grote diafragma van F1.0 van deze infraroodlens verbetert de opname van infraroodfotonen aanzienlijk, waardoor de signaal-ruisverhouding van het thermische beeld verbetert onder omstandigheden van zwakke thermische straling.

 Uitstekende beelduniformiteit:≥94% relatieve verlichting zorgt voor minimale vignettering en een helder en uniform beeld over het hele sensoroppervlak; ≥90% transmissie dankzij hoogwaardige AR-coating maximaliseert het gebruik van infraroodenergie.

 Duurzaamheid onder zware omstandigheden:Dankzij de waterdichtheid van het frontelement IP67 en een breed bereik aan werktemperaturen is deze warmtebeeldlens bestand tegen stof, vocht en drastische temperatuurschommelingen, zodat hij 24/7 buiten kan worden gebruikt.

 Optisch ontwerp met lage vervorming:Vervorming ≤‑1,0%, vermindert geometrische vervorming voor nauwkeurige meting en observatie van thermische doelen.

 Flexibele scherpstelling:Het focusbereik van 2 m∞ ondersteunt zowel inspectie op korte afstand als monitoring op lange afstand voor het ongekoelde infraroodbeeldvormingssysteem.

Toepassingsgebieden

 Perimeterbeveiliging en grensbewaking:Deze warmtebeeldlens wordt op grote schaal geïntegreerd in thermische buitencamera's voor inbraakdetectie overdag en 's nachts en perimeterwaarschuwing onder alle weersomstandigheden.

 Industriële thermische inspectie:Gebruikt voor temperatuurbewaking van apparatuur, diagnose van oververhittingsfouten in fabrieken, elektriciteitscentrales en inspectie van pijpleidingen.

 Buitenobservatie en zoekredding:Toegepast in infraroodobservatieapparatuur voor de preventie van bosbranden, zoeken en redden in het veld onder totale duisternis of zware mist.

 Op een voertuig gemonteerd infraroodsysteem:Past op thermische modules in voertuigen en levert betrouwbare optische infraroodprestaties in complexe buitenomgevingen.

 Ongekoelde infraroodcamera-montage:ShangHai SILK Optical Technology CO., LTD levert deze infraroodlens als optische kerncomponent voor OEM- en ODM-fabrikanten van thermische camera's.
