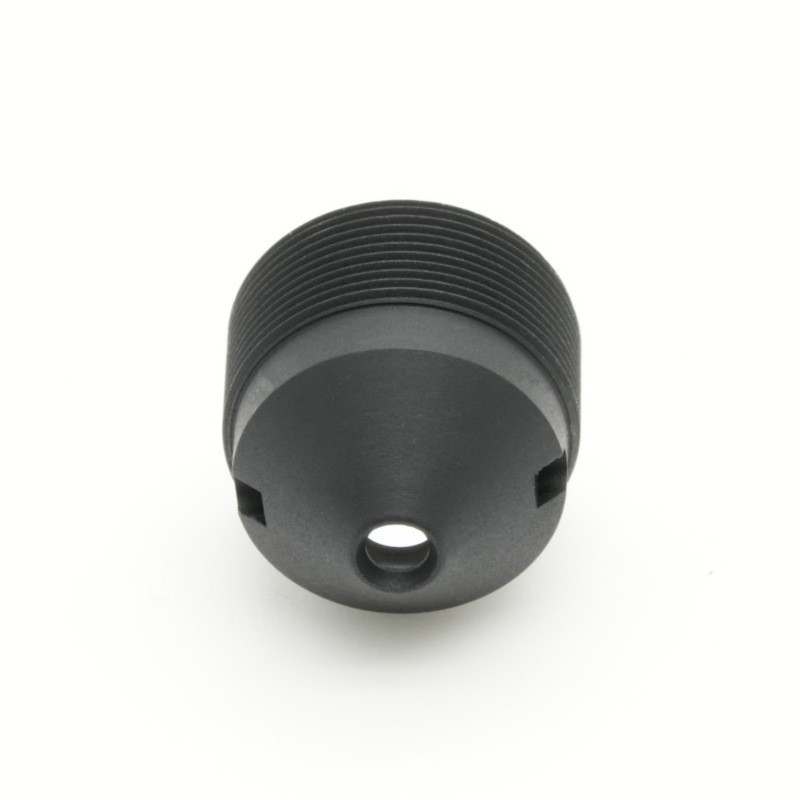

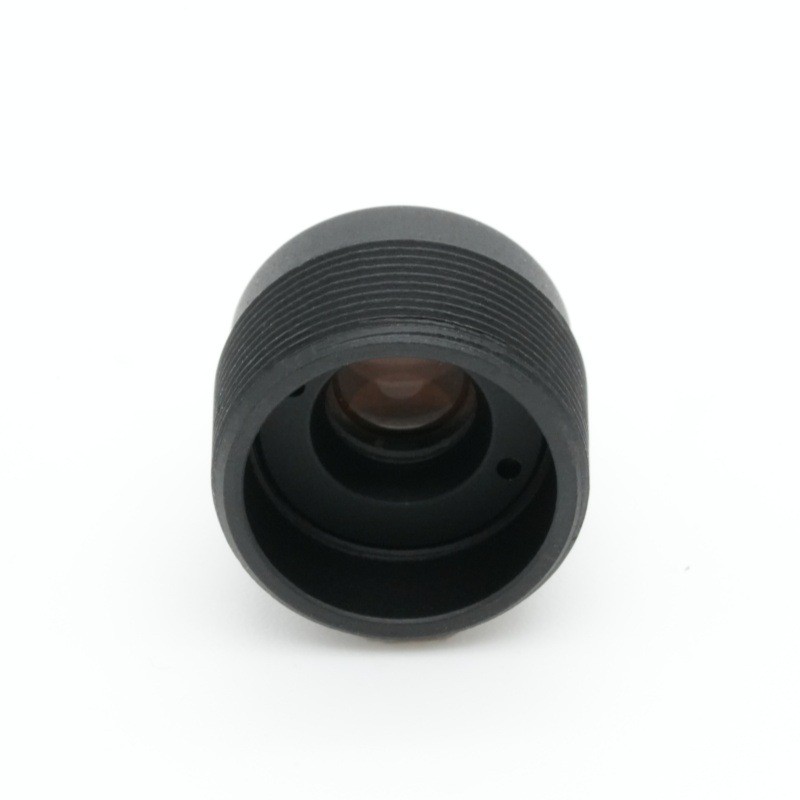

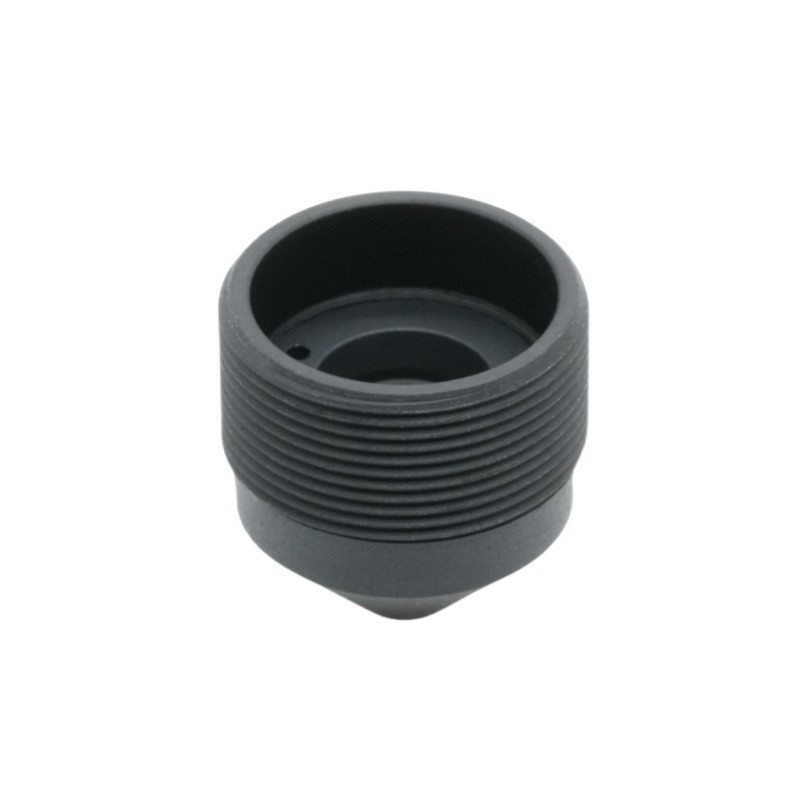

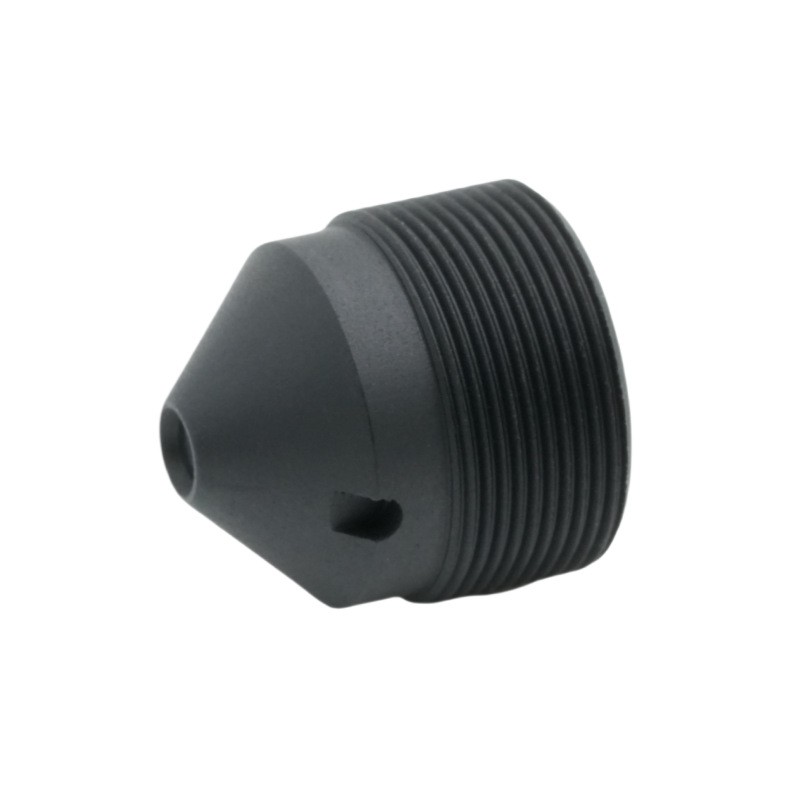

6,2 mm kegellens

Productoverzicht

Deze uiterst betrouwbare 6,2 mm lens met vast brandpunt, vervaardigd door BOSHI Optical Technology, is speciaal gebouwd voor OEM-beveiligingsprojecten met grote volumes, geoptimaliseerd rond de lensstandaard van 1/2,7 inch. Deze compacte miniatuuroptiek is uitgerust met een vast diafragma van F2.6 en biedt een fijne balans tussen lichtopvangprestaties en praktische scherptediepte voor toepassingen op het gebied van bewakingsoptiek in het middensegment. Als professionele M7-bordlens heeft hij een lensontwerp met een lage hoofdstraalhoek onder 15°, gecombineerd met lensprestaties met hoge relatieve verlichting om hoekvignettering en kleurverschuiving te verminderen - een veelvoorkomend probleempunt voor goedkope mini-IP-cameracomponenten. Het levert een diagonaal gezichtsveld van 74 graden voor herkenbare object- en menselijk lichaamsidentificatie, met royale beeldcirkeltolerantie om montageafwijkingen tijdens de productie van modules op hoge snelheid te absorberen. BOSHI Optical Technology voert full-batch optische en mechanische validatie uit voor elke OEM-beveiligingsbordlens, waardoor 24 uur per dag consistente beeldvorming in bewakingshardware binnenshuis en in woningen wordt gegarandeerd. Het is kostengeoptimaliseerd voor geautomatiseerde assemblagelijnen en dient als een beproefd optisch onderdeel voor Wi-Fi-camera's, compacte IP-modules en bewakingsapparatuur voor algemeen gebruik.

Gedetailleerde productbeschrijving

Parameteranalyse

- 6,2 mm lens met vast brandpunt (EFL 6,2 ± 5%):Deze gemiddelde vaste brandpuntsafstand is speciaal gekalibreerd voor bewakingsoptiek uit het middensegment. Niet te breed om zware randvervorming te veroorzaken, en ook niet te smal om de dekking van de scène te beperken. Bij een typische bewakingshoogte voor wandmontage maakt deze brandpuntsafstand een duidelijke herkenning van menselijke figuren en goederen binnen een observatieafstand van 3 tot 8 meter mogelijk, ideaal voor ingangen, kantoren en winkelruimtes, waarbij de prestatiecompromissen van ultragroothoeklenzen of compacte telelenzen worden vermeden.

- F2.6 vast diafragma (F/NO 2,6 ± 5%):Praktische vaste irisspecificatie voor dagelijkse bewakingsscenario's. Dit vaste diafragma van F2.6 zorgt voor een stabiele lichtinval bij normaal omgevingslicht binnenshuis, terwijl een bevredigende scherptediepte behouden blijft. Meerdere objecten op verschillende afstanden binnen het frame kunnen tegelijkertijd scherp blijven, waardoor het risico van onscherpte wordt geëlimineerd dat wordt veroorzaakt door een te groot diafragma in compacte miniatuuroptiek.

- Lensoptimalisatie van 1/2,7 inch-formaat:Het hele optische systeem is gesimuleerd en afgestemd op een 1/2,7 inch sensor. De maximale beeldcirkel van Ø7,0 mm biedt voldoende veiligheidsmarge buiten het actieve gebied van de sensor. Wanneer deze M7-bordlens op cameramodules wordt gemonteerd, zal een kleine positionele offset van geautomatiseerde SMT-apparatuur geen mechanische vignettering genereren, waardoor het massaproductierendement voor OEM-klanten van camera's direct toeneemt.

- Specificatie gezichtsveld:74° Diagonaal / 62° Horizontaal /33,5° Verticaal. Beveiligingsgerichte hoekkalibratie in de echte wereld. De horizontale 62° voldoet aan de meeste bewakingsbehoeften voor wandmontage in kantoren en winkels, de verticale hoek past op de standaard installatiehoogte zonder pixelbronnen te verspillen aan nutteloos plafond of grondoppervlak.

- lens met lage hoofdstraalhoek (CRA <15 °):Eén kernconcurrerend kenmerk voor een mini-ip-cameracomponent. Veel compacte budgetlenzen worden geleverd met een hoge CRA-waarde, wat zorgt voor kleurzweem in de hoeken, gevoeligheidsverlies en ongelijkmatige helderheid bij het matchen van reguliere CMOS-sensoren. Dit ontwerp, dat onder de 15° wordt gecontroleerd, onderdrukt dergelijke optische defecten aanzienlijk.

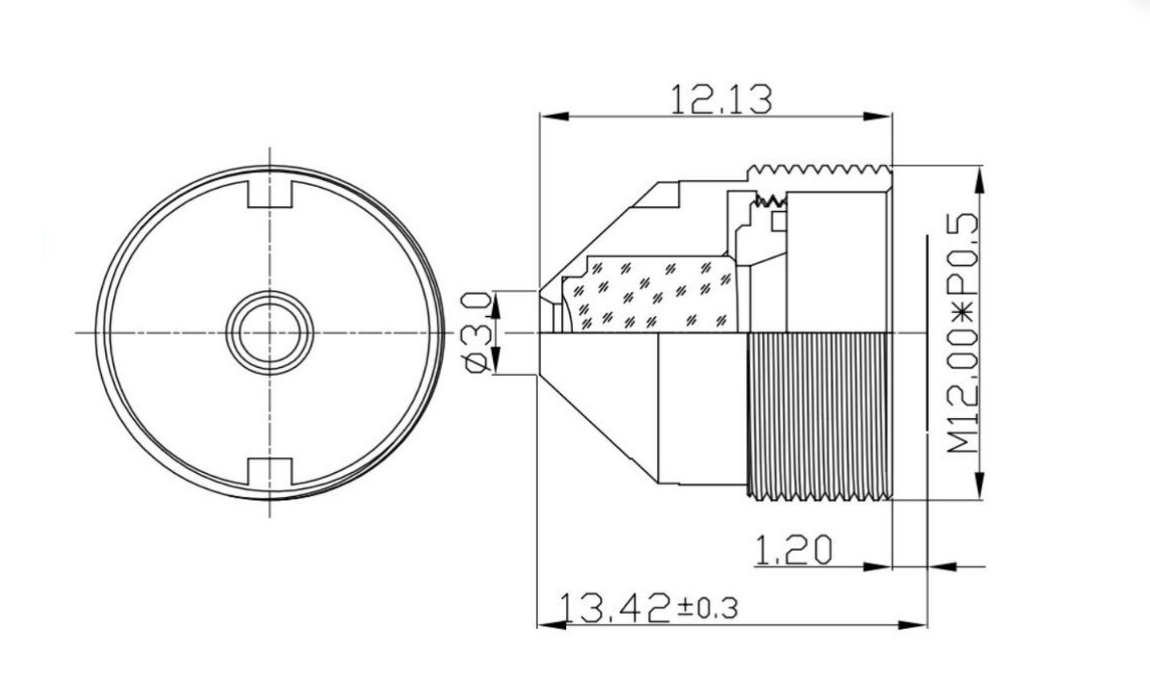

- Mechanische specificaties voor M7-bordlens:TTL: 13,42 ± 0,3 mm; BFL:6,5 ± 0,2 mm. Strikte tolerantiecontrole op de totale spoorlengte en de achterste brandpuntsafstand. Compacte afmetingen ondersteunen een sterk geïntegreerd miniatuurmoduleontwerp; nauwe mechanische toleranties garanderen een herhaalbare optische output na geautomatiseerde inschroefmontage voor massale bestellingen van OEM-lenzen voor veiligheidsborden.

- Vervormings- en verlichtingsindex:TV-vervorming - 12,00%, relatieve verlichting 58,0%. Op de toepassing afgestemde vervorming voor videobewakingsopnamen, zonder onnatuurlijke uitrekken van scènes. De lensprestaties met een hoge relatieve verlichtingssterkte van 58,0% zorgen voor een acceptabele helderheid in de beeldhoeken, waardoor de ISP-algoritmenlast voor het corrigeren van donkere randen wordt verminderd.

Kernprestatievoordelen door BOSHI optische technologie

1. De combinatie van een volwassen 6,2 mm lens met vast brandpunt en een vast diafragma van F2.6 zorgt voor gebalanceerde optische mogelijkheden voor bewakingsoptiek uit het middensegment. De camera presteert gestaag bij helder daglicht en bij schemerige binnenomgevingen, waarbij het beeldpotentieel van de lens van 1/2,7 inch-formaat volledig wordt benut zonder al te veel afhankelijk te zijn van ISP-softwarecorrectie.

2. Deze M7-bordlens is een compacte miniatuuroptiek met een extra grote beeldcirkel van 7,0 mm en behoudt een fouttolerantie voor de montage. Kleine afwijkingen in de positionering tijdens de montage van de massamodule zullen geen donkere hoeken opleveren, waardoor het aantal defecten bij OEM-camerafabrikanten afneemt.

3. De ingebouwde lenseigenschap met een lage hoofdstraalhoek werkt samen met lensgegevens met een hoge relatieve verlichtingssterkte. De helderheid en kleurconsistentie van centrum tot hoek blijven goed behouden; het lost op effectieve wijze hoekschaduwen en kleurafwijkingen op waar veel concurrerende mini-IP-cameracomponenten last van hebben.

4. Geoptimaliseerde mechanische afmetingen voor geautomatiseerde massaproductieworkflow. BOSHI Optical Technology implementeert monsterinspectie op optische indexen en mechanische afmetingen voor elke batch OEM-veiligheidsbordlenzen. Consistente productprestaties zijn gegarandeerd voor grootschalige OEM- en ODM-bewakingsprojecten.

5. Gebalanceerde tv-vervorming en randverlichting verminderen de noodzaak voor een zwaar beeldcorrectie-algoritme. Camera's die met deze lens zijn geïntegreerd, kunnen natuurlijke bewakingsbeelden weergeven, waardoor chipcomputerbronnen worden bespaard voor andere functies.

Doeltoepassingsscenario's

1. Commerciële bewakingsapparatuur voor binnenshuis: antidiefstalcamera's voor de detailhandel, bewakingsmodules voor kantoren, compacte IP-camera's in lobby en gang. Deze OEM-beveiligingsbordlens, gebouwd als bewakingsoptiek uit het middensegment, past perfect bij de lens van 1/2,7 inch-formaat. Als gekwalificeerd mini-IP-cameraonderdeel levert het duidelijke object- en lichaamsdetails voor middelgrote openbare zones.

2. Slimme huisbeveiligingsapparaten: Wi-Fi-bewakingscamera's voor huishoudens, extra cameramodules voor de ingang van gebouwen. Dankzij de compacte miniatuuroptiekstructuur en de kenmerkende lens met lage hoofdstraalhoek past de M7-bordlens in kleine hardware voor thuiscamera's.

3. Mini-embedded vision-systemen: hulpcamera's met toegangscontrole, kleine beeldverzamelingsmodules met een M7-interface. De vaste brandpuntslens van 6,2 mm biedt de juiste vergroting voor objectobservatie op korte tot middellange afstand.

4. Grootschalige OEM-bewakingscameraprojecten: massaproductie van analoge en IP-beveiligingscamera's. BOSHI Optical Technology levert een kosteneffectieve optische oplossing. Deze F2.6-lens met vast diafragma kan worden geïntegreerd in afgewerkte camerahardware voor wereldwijde merken beveiligingsproducten.
