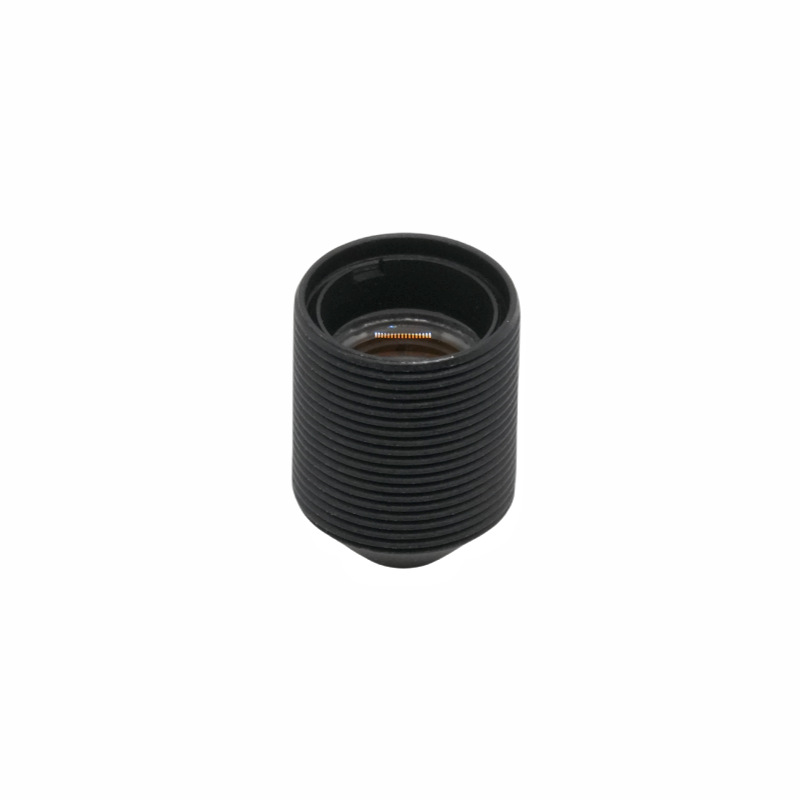

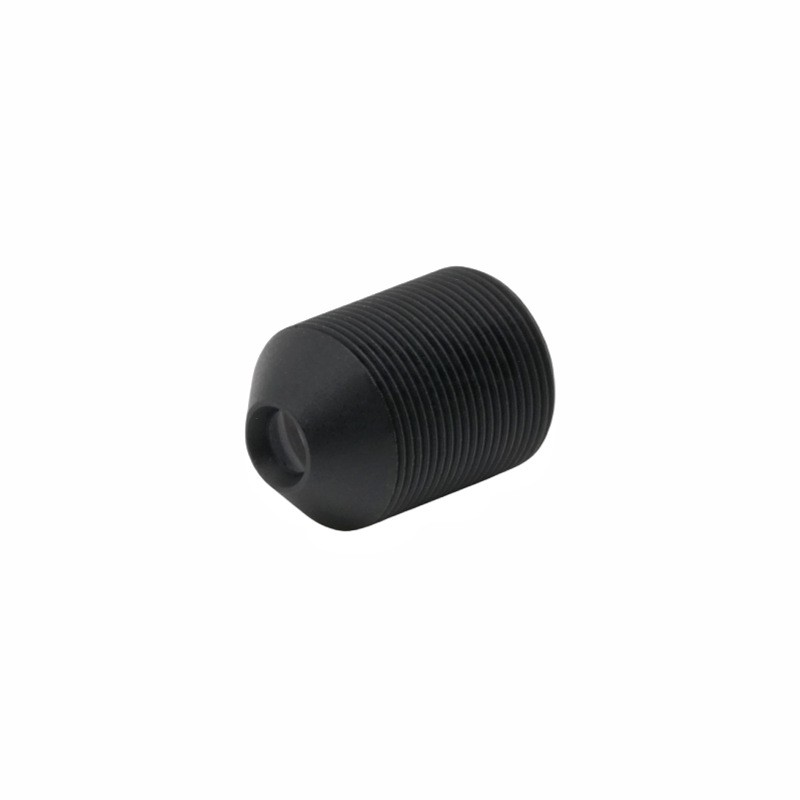

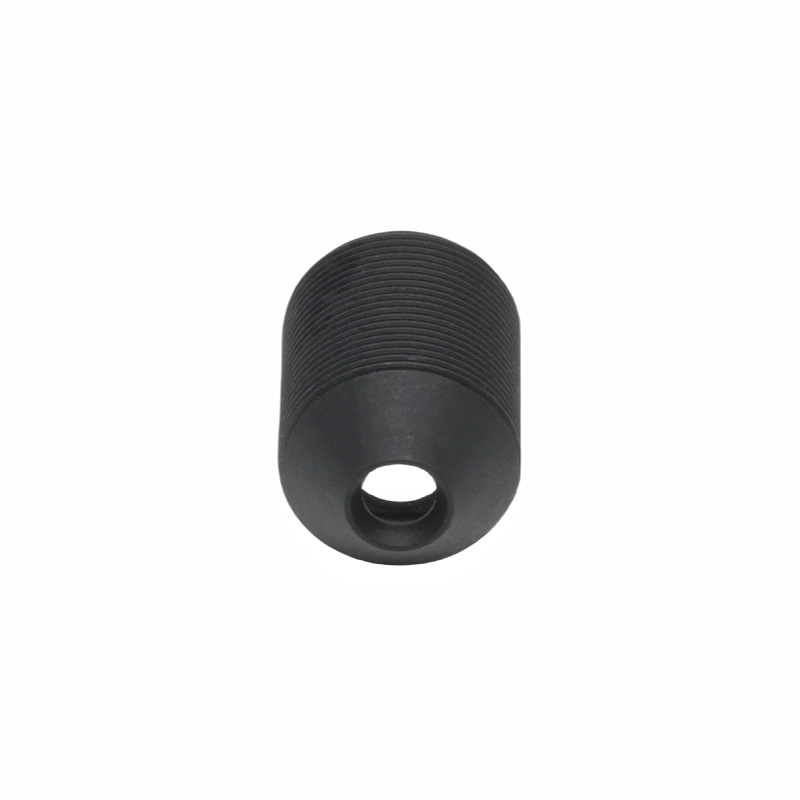

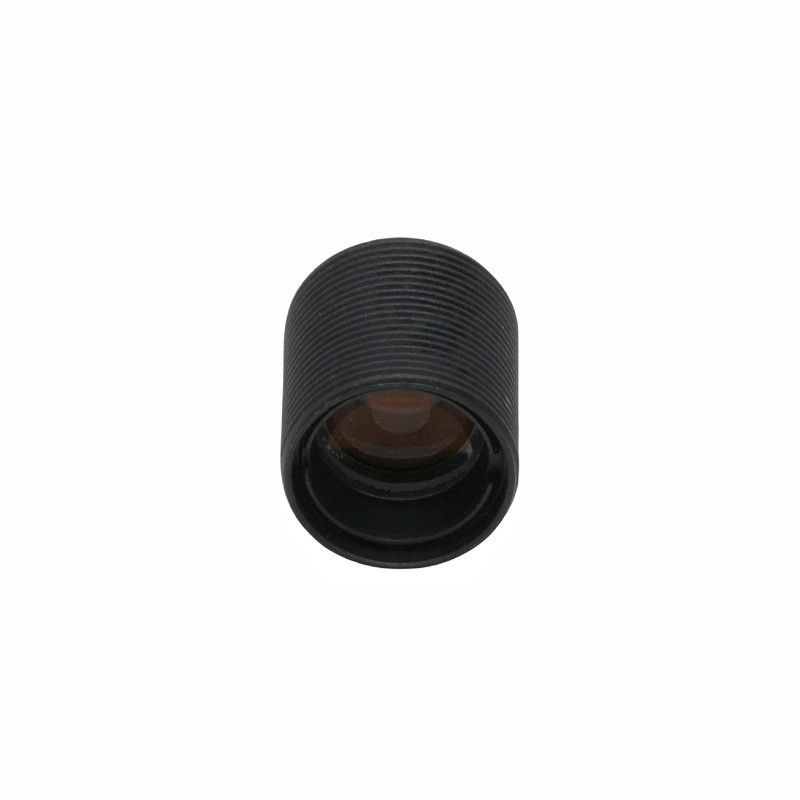

6,2 mm taps toelopende kegellens

Korte productbeschrijving

ShangHai SILK Optical Technology CO., LTD biedt de M7-lens aan, een compacte optische lens die is ontworpen voor de integratie van kleinformaat cameralenzen met 1/2,7" beeldsensoren. Deze 6,2 mm lens met vast brandpunt maakt gebruik van een lensconstructie met 4 groepen en levert evenwichtige beeldprestaties voor miniatuurcamerahardware. Met een maximale beeldcirkel van Ø 7,0 mm ondersteunt deze groothoekminiatuurlens een diagonaal gezichtsveld van 74° om voldoende scènedekking vast te leggen. Als een lens met een lage CRA en een hoofdstraalhoek hieronder 15°, past perfect bij gewone CMOS-sensoren en vermindert het risico op vignettering, gecombineerd met 58,0% hoge relatieve verlichting om een uniforme helderheid over het hele frame te behouden. Deze compacte optische lens is gebouwd met een M7 compacte montage en heeft een korte totale spoorlengte van 13,42 ± 0,3 mm, zeer geschikt voor apparaatbehuizingen met beperkte ruimte. Deze compacte optische lens is vervaardigd door ShangHai SILK Optical Technology CO., LTD en ondergaat strenge optische tests om een consistente output te garanderen. in massa geproduceerde ingebedde vision-apparaten.

Gedetailleerde productbeschrijving

1. Parameteranalyse

Brandpuntsprestaties: deze 6,2 mm lens met vast brandpunt biedt een effectieve brandpuntsafstand van 6,2 ± 5% mm, met een F/NO-diafragma van 2,6 ± 5%, waardoor de lichtinname en scherptediepte in evenwicht worden gebracht voor dagelijkse beeldscenario's binnen en buiten.

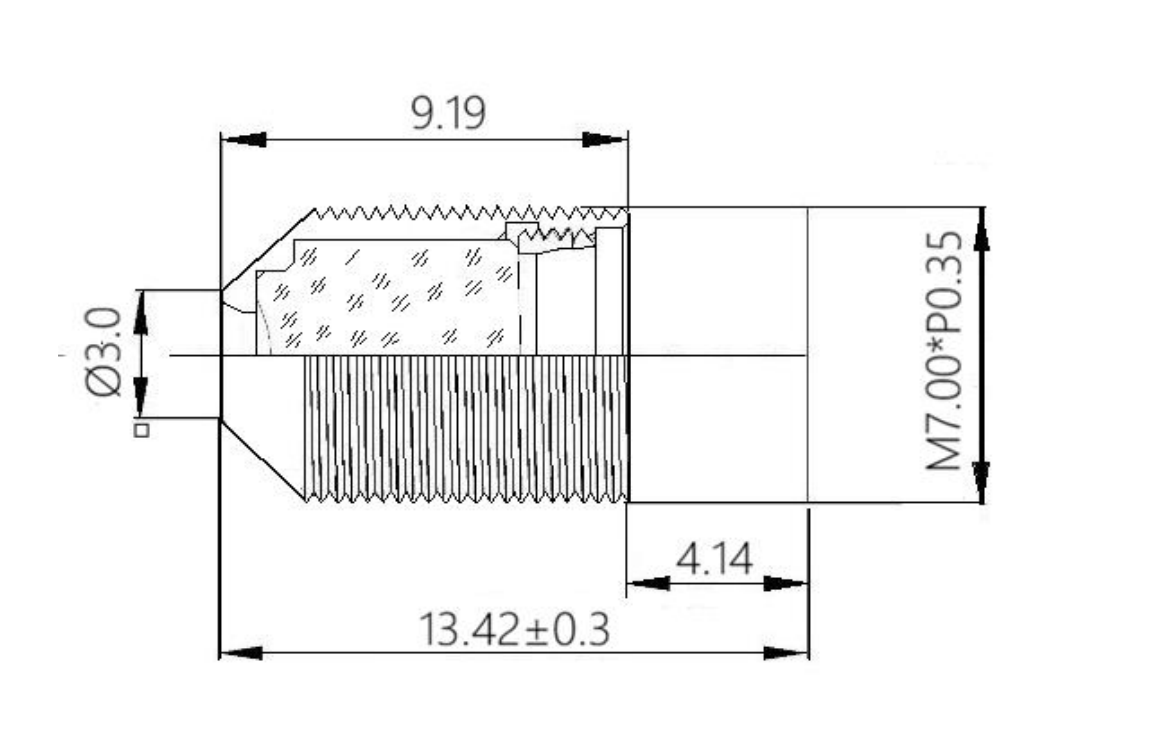

- Mechanische afmetingen: totale TTL bereikt 13,42 ± 0,3 mm, BFL is 6,5 ± 0,2 mm; De M7-montage zorgt voor eenvoudige montage voor kleine cameramodules.

- Optische structuur: lensconstructie met 4 groepen zorgt voor een compacte optische lay-out, maximale beeldcirkel Ø7,0 mm, perfect passend bij een sensordoelgrootte van 1/2,7 inch.

- Gezichtsveld: Groothoekminiatuurlens levert een gezichtsveld van 74° diagonaal, 62° horizontaal en 33,5° verticaal. TV-vervorming is -12,00%, geschikt voor algemene monitoring zonder vereisten voor ultralage vervorming.

- Optische indexen: 58,0% relatieve verlichting; als een lage CRA-lens, CRA<15°, die het probleem met donkere hoeken voor CMOS-sensoren aanzienlijk vermindert.

ShangHai SILK Optical Technology CO., LTD controleert strikt de tolerantie voor elke belangrijke parameter om de batchconsistentie van deze M7-lens te behouden.

2. Prestatievoordelen

- Compacte vormfactor: als compacte optische lens past de ultrakorte totale lengte zich aan aan sterk geminiaturiseerde cameramodulestructuren, waardoor interne apparaatruimte wordt bespaard.

- Sensorcompatibiliteit: geoptimaliseerd voor 1/2,7" kleinformaat cameralensoplossingen; lage CRA-lenskarakteristieken voorkomen dat de sensorgevoeligheid afneemt aan de beeldranden.

- Uniforme schermhelderheid: Hoge relatieve verlichting zorgt voor een bruikbare helderheid over het volledige frame, waardoor de werklast na verwerking voor ingebedde vision-systemen wordt verminderd.

- Praktische groothoekdekking: deze miniatuurgroothoeklens biedt een behoorlijk gezichtsveld voor het vastleggen van meer scène-informatie met een beperkt aantal camera's.

- Betrouwbare montage: standaard M7-montage zorgt voor een stabiele mechanische positionering; ShangHai SILK Optical Technology CO., LTD voltooit de volledige optische inspectie vóór levering voor deze optische bewakingslens.

3. Toepassingsgebieden

- Miniatuurbewakingscamera's: deze optische bewakingslens past op kleine beveiligingscamera's voor thuis, compacte IP-cameramodules voor bewaking binnenshuis.

- Ingebouwde vision-apparatuur: de compacte optische lens werkt voor kleine industriële hulpcamera's die zijn ingebouwd in slimme huishoudelijke apparaten.

- IoT visuele terminals: 6,2 mm lens met vast brandpunt kan worden geïntegreerd in slimme deurcamera's, visuele toegangscontroleapparaten met 1/2,7 inch sensoren.

- Miniatuurbeeldvorming voor consumenten: deze cameralens van klein formaat is van toepassing op compacte hardware voor visuele verzameling die een matige groothoekweergave vereist.

- Op maat gemaakte miniatuur optische modules: lensconstructiestructuur met 4 groepen ondersteunt aangepaste secundaire matching voor speciale miniatuurvisieprojecten van ShangHai SILK Optical Technology CO., LTD.
