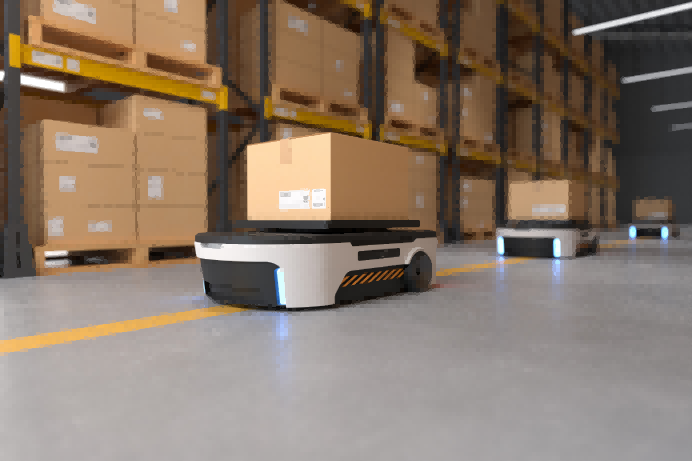

De opkomst van vision-robots (AGV/AMR): waarom standaardlenzen falen en wat 'aangepaste optica' werkelijk betekent Inleiding tot het artikel

1. Het aardbevingsprobleem: antivibratie en structurele integriteit

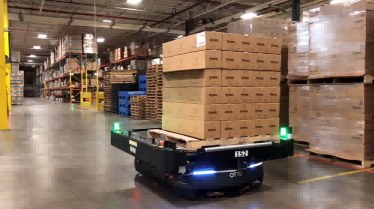

Een beveiligingscamera zit vijf jaar stil aan het plafond. Een AMR daarentegen leidt een leven vol voortdurend trauma. Hij rijdt over betonnen dilatatievoegen, stopt abrupt, draait 360 graden en vervoert trillende ladingen.

Als je een standaard M12-consumentenlens op een robot plaatst, zullen de microvibraties de lens na verloop van tijd letterlijk losschroeven of de interne elementen verschuiven. Plotseling is uw robot bijziend.

De aangepaste vereiste:Robotlenzen vereisen sterk op maat gemaakte mechanische structuren. Dit gaat niet alleen over optisch glas; het gaat om hardware. Fabrikanten moeten tijdens de montage gebruik maken van gespecialiseerde ontwerpen voor schroefdraadborging, aluminium vaten van luchtvaartkwaliteit in plaats van goedkope kunststoffen, en nauwkeurige lijmafgiftetechnieken om het brandpuntsvlak permanent op zijn plaats te vergrendelen. De lens moet duizenden uren hoogfrequente trillingen overleven zonder ook maar één micrometer brandpuntsafwijking.

2. Het geometrieprobleem: ultralage tv-vervorming

Wanneer een mens door een visooglens kijkt, weten onze hersenen dat het gebogen deurkozijn eigenlijk recht is. Een machine vision-algoritme heeft die luxe niet.

Als een robot een lens gebruikt met de typische tonvormige vervorming (waarbij de randen van het beeld naar buiten buigen), berekent het V-SLAM-algoritme dat het rechte gangpad in het magazijn feitelijk gebogen is. De robot zal voortdurend proberen zijn pad te corrigeren, wat leidt tot inefficiënt zigzaggen of, erger nog, botsingen.

De aangepaste vereiste:Terwijl een beveiligingscamera tv-vervorming van -15% of -20% kan verdragen, hebben AGV- en AMR-lenzen vaak een ultralage vervorming nodig - soms richting < 1% voor zeer nauwkeurige mapping. Om dit te bereiken zijn complexe optische ontwerpen met meerdere elementen nodig (waarbij vaak nauwkeurig gegoten asferische glaselementen worden gebruikt) om het beeld optisch vlak te maken voordat de software het zelfs maar hoeft aan te raken.

3. Het "dodehoek"-dilemma: gezichtsveld versus randresolutie

Een AMR moet de QR-code op de vloer direct ervoor zien, terwijl hij tegelijkertijd moet uitkijken of er een mens van links op zijn pad komt. Dit vereist een zeer specifiek, vaak ultrabreed gezichtsveld (FOV).

Bij standaard groothoeklenzen is het midden van het beeld echter scherp, maar worden de randen een wazige, vlekkerige puinhoop (als gevolg van de hoge Chief Ray Angle en optische aberraties). Als zich in die onscherpe rand een obstakel bevindt, kan de AI van de robot een menselijk been voor een schaduw aanzien.

De aangepaste vereiste:Rand-tot-rand optische consistentie is verplicht. Op maat gemaakte robotica-lenzen zijn ontworpen om ervoor te zorgen dat de MTF (Modulation Transfer Function, een maatstaf voor scherpte) ongelooflijk hoog blijft, zelfs in de uiterste hoeken van de beeldcirkel. Elke pixel is van belang wanneer veiligheidsalgoritmen afstand en diepte berekenen.

4. Laadvermogen en vermogenslimieten: de gewichtsfactor

De levensduur van de batterij is de levensader van een AMR. Hoe zwaarder de robot, hoe sneller de batterij leeg raakt. Bovendien zijn de motoren die de cardanische ophanging of de stereocamera-array van de robot aansturen, zeer gevoelig voor gewicht. Een enorme, zware, volledig glazen industriële lens kan het zwaartepunt verstoren en de motoren belasten.

De aangepaste vereiste:Dit is waar geavanceerde hybride structuren schitteren. Optische ingenieurs worden steeds vaker gevraagd om maatwerk te leveren1G3P (1 glas, 3 kunststof) of 2G2Phybride lenzen. Door temperatuurstabiele glaselementen strategisch te combineren met ultralichte, uiterst nauwkeurige kunststofpolymeren, kunnen fabrikanten de strikte optische helderheid leveren die nodig is voor machinevisie, terwijl ze cruciale grammen van de lading van de robot afwerpen.

Het komt erop neer: verder gaan dan ‘off-the-shelf’

Het tijdperk waarin een generieke CCTV-lens op een hightech robot werd geplaatst, is voorbij. Als een AGV of AMR zijn omgeving echt in kaart wil brengen, dynamische obstakels wil vermijden en 24/7 veilig wil opereren, moeten zijn ‘ogen’ speciaal voor de taak zijn gebouwd.

Bij Shanghai Silk Optical Technology Co., Ltd. begrijpen we dat de robotica-industrie niet op standaardonderdelen draait. Van het berekenen van de exacte CRA die bij uw stereovisiesensoren past, tot het ontwerpen van trillingsbestendige behuizingen en glasprofielen met lage vervorming: wij bieden de OEM/ODM optische techniek die uw machine vision-algoritmen hard nodig hebben.

(Bouw de volgende generatie slimme AMR's? Laat een generieke lens uw software niet in de weg staan.Neem vandaag nog contact op met ons engineeringteam om uw niet-standaard optische vereisten op maat te bespreken.)
