Hoe u een betrouwbare fabrikant van optische lenzen in China kiest

China heeft een van de meest complete toeleveringsketens voor optische productie ter wereld. Kopers kunnen duizenden leveranciers vinden die CCTV-lenzen, autocameralenzen, dronelenzen, endoscooplenzen, machine vision-lenzen en op maat gemaakte optische componenten aanbieden.

De moeilijkheid is niet het vinden van een leverancier. De moeilijkheid is het vinden van een fabrikant die consistent de beeldkwaliteit kan leveren die tijdens de monsterfase is beloofd.

Cameralenzen zien er van buitenaf misschien eenvoudig uit, maar de optische prestaties zijn afhankelijk van ontwerp, materialen, vormnauwkeurigheid, coating, montage, scherpstelling en inspectie. Twee lenzen met dezelfde brandpuntsafstand, diafragma en montage kunnen totaal verschillende resultaten opleveren.

Een betrouwbare fabrikant van optische lenzen moet daarom worden beoordeeld op basis van meer dan alleen de prijs, de levertijd of het aantal producten dat in een catalogus wordt weergegeven.

1. Bevestig of de leverancier een echte fabrikant is

De eerste stap is begrijpen wat de leverancier feitelijk in eigen huis produceert.

Sommige bedrijven richten zich vooral op de handel en kopen voltooide lenzen van andere fabrieken. Dit kan acceptabel zijn voor standaardproducten, maar het kan een probleem worden wanneer een project technische aanpassingen, foutanalyse of stabiele massaproductie vereist.

Een capabele fabrikant van optische lenzen moet belangrijke processen controleren of nauwlettend beheren, zoals:

Optisch ontwerp

Glaslensverwerking

Kunststoflens spuitgieten

Precisiematrijzenproductie

Optische coating

Productie van lenscilinders

Lensmontage

Focusering en uitharding van de lijm

MTF-testen

Eindinspectie

Het voordeel van een geïntegreerde fabrikant is niet alleen lagere kosten. Het grotere voordeel is het sneller oplossen van problemen.

Wanneer een afbeelding zachte hoeken, kleurschakeringen, focusvariaties of een slecht contrast bij weinig licht vertoont, kan de oorzaak liggen in het optische ontwerp, de centrering van de elementen, de cilindertolerantie, de filterdikte, de montagedruk of de sensorafstemming.

Een fabrikant met engineering- en productiecontrole kan de oorzaak onderzoeken. Een reseller kan de klacht doorgaans alleen doorsturen.

2. Evalueer de technische capaciteiten, niet de catalogusgrootte

Een grote productcatalogus betekent niet automatisch sterke optische engineering.

Een nuttiger test is om de leverancier te voorzien van uw werkelijke projectvereisten en de vragen die hij stelt te observeren.

Een professionele fabrikant van optische lenzen moet informatie bevestigen zoals:

Sensormodel en sensorformaat

Pixelgrootte en doelresolutie

Vereist gezichtsveld

Werkafstand

Beschikbare installatieruimte

Verlichtingsomgeving

Vereisten voor beeldvorming overdag en 's nachts

Vervormingslimieten

CRA-vereisten

Bedrijfstemperatuur

Waterdichte of milieuvereisten

Wees voorzichtig als een leverancier een lens aanbeveelt nadat hij alleen de brandpuntsafstand heeft gehoord.

Een 2,8 mm of 4 mm lens is niet geschikt voor elke camera met dezelfde sensorgrootte. Sensorresolutie, beeldcirkel, CRA, afdekglas, IR-cut filter, modulestructuur en applicatieafstand kunnen allemaal van invloed zijn op het eindresultaat.

De beste leveranciers verkopen niet zomaar bestaande lensmodellen. Ze helpen klanten toepassingsvereisten te vertalen naar optische specificaties.

3. Vraag hoe de lensprestaties worden getest

Termen als ‘hoge resolutie’, ‘lage vervorming’ en ‘goed nachtzicht’ zijn eenvoudig op een productpagina af te drukken.

Het testen van gegevens is zinvoller.

Afhankelijk van de toepassing moet een betrouwbare lensfabrikant het volgende kunnen uitvoeren of leveren:

MTF-testen

Resolutietesten

Gezichtsveldmeting

Vervormingsmeting

Tests van relatieve verlichting

CRA-evaluatie

Excentriciteitsinspectie

Dimensionale meting

Temperatuurcycli

Waterdicht testen

Dag-en-nacht focustesten

MTF is vooral belangrijk omdat megapixellabels niet het volledige verhaal vertellen.

Twee lenzen kunnen beide worden omschreven als geschikt voor 5MP-camera's, maar de ene kan een goed contrast over het hele beeld behouden, terwijl de andere merkbaar zacht wordt aan de randen.

Kopers moeten zich ook afvragen of optische tests alleen worden uitgevoerd op ontwikkelingsmonsters of tijdens massaproductie.

Het produceren van één uitstekend monster is relatief eenvoudig. Het produceren van duizenden lenzen met consistente prestaties is de echte uitdaging.

4. Besteed aandacht aan de consistentie van monster tot productie

Veel cameraprojecten stuiten op hetzelfde probleem:

De monsters zien er goed uit, maar massaproductie-eenheden vertonen een inconsistente focus of randscherpte.

Lensprestaties kunnen veranderen vanwege zeer kleine variaties in:

Lensafstand

Element centreren

Afmetingen van de cilinder

Kleefstofvolume

Assemblagekracht

Scherpstelpositie

Filterinstallatie

Sensoruitlijning

Een betrouwbare fabrikant moet duidelijke procescontroles hebben voor deze variabelen.

Nuttige vragen zijn onder meer:

Wordt er handmatig of automatisch scherpgesteld?

Wordt er gebruik gemaakt van MTF-sortering?

Hoe worden gouden monsters beheerd?

Kunnen productiebatches worden getraceerd?

Hoe worden defecte eenheden geanalyseerd?

Hoe worden technische wijzigingen geregistreerd?

De goedkoopste eenheidsprijs kan snel duur worden als inconsistente lenzen tot nabewerkingen, vertraagde verzendingen, klachten van klanten of retourzendingen leiden.

In de optica is consistentie onderdeel van het product.

5. Kies een fabrikant met relevante toepassingservaring

Verschillende beeldvormingstoepassingen vereisen verschillende optische prioriteiten.

Een beveiligingscameralens kan scherpstellen op:

Gevoeligheid bij weinig licht

Brede scènedekking

Concentratiestabiliteit overdag en 's nachts

Lange levensduur

Mensen- en voertuigherkenning

Voor een dashcameralens kan het volgende nodig zijn:

Brede dynamische beeldvorming

Temperatuurbestendigheid

Compacte structuur

Stabiele prestaties onder trillingen

Een dronelens kan prioriteit geven aan:

Lichtgewicht constructie

Breed gezichtsveld

Bewegingshelderheid

Compacte TTL

Een medische endoscooplens heeft mogelijk het volgende nodig:

Extreem kleine afmetingen

Korte werkafstand

Gecontroleerde scherptediepte

Kleurnauwkeurigheid

Waterdichte prestaties

Fabrikanten met ervaring in meerdere sectoren zijn vaak beter in het begrijpen van afwegingen op systeemniveau.

Boshi-opticaontwikkelt optische oplossingen voor beveiligingstoezicht, beeldvorming in auto's, slimme apparaten, drones, medische beeldvorming, robotica en andere visuele systemen. Deze ruime ervaring helpt het bedrijf een objectief te beoordelen op basis van de uiteindelijke toepassing, in plaats van elk verzoek te behandelen als een simpele selectie van de brandpuntsafstand.

6. Beoordeel lenzen bij weinig licht niet alleen op basis van het F-nummer

Prestaties bij weinig licht zijn steeds belangrijker geworden in beveiligingscamera’s, slim transport, robotica en AI-visiesystemen.

Een kleiner F-getal betekent over het algemeen een groter diafragma en meer licht dat de lens binnendringt. Het diafragma alleen garandeert echter geen goede beeldkwaliteit.

Optische systemen met een grote opening moeten ook het volgende regelen:

Sferische aberratie

Coma

Chromatische aberratie

Randscherpte

Relatieve verlichting

Ghosting

Consistentie van de focus

Een F1.0-lens ziet er misschien indrukwekkend uit op een specificatieblad, maar de echte uitdaging is het behouden van een bruikbare resolutie en stabiele productieprestaties bij zo'n groot diafragma.

Dit is de reden waarom kopers die full-color nachtzichtcamera's ontwikkelen, moeten vragen om daadwerkelijke beeldresultaten, MTF-gegevens en vergelijkingen bij weinig licht, in plaats van alleen op de diafragmawaarde te vertrouwen.

7. Begrijp het verschil tussen infrarood- en zwartlichtbeelden

Traditionele infrarood beveiligingscamera's gebruiken IR-LED's om een ​​donkere scène te verlichten. Deze oplossing blijft bruikbaar in omgevingen met weinig of geen zichtbaar licht, maar het nachtbeeld is meestal monochroom.

Black-light-beveiligingscameralenzen volgen een andere benadering.

Een black-light-lens met groot diafragma verzamelt meer beschikbaar zichtbaar licht, waardoor de camera kleurinformatie behoudt in donkere omgevingen. Dit kan waardevol zijn voor:

Kledingidentificatie

Kleurherkenning van voertuigen

Bewaking van parkeerterreinen

Woontoezicht

Straatveiligheid

AI-objectclassificatie

Boshi-opticabiedt een compacte M12-beveiligingslensoplossing met een brandpuntsafstand van 4 mm, een F1.0-diafragma, compatibiliteit met 1/2,7-inch sensoren en ondersteuning voor 2-5 MP beeldverwerkingssystemen.

De lens is ontworpen voor full-colour bewakingstoepassingen bij weinig licht, waarbij het beschikbare licht efficiënter moet worden gebruikt.

Een betrouwbare fabrikant moet de beperking echter ook duidelijk uitleggen: een passieve lens kan in absolute duisternis geen ware kleurenbeelden produceren zonder een externe lichtbron.

Voor volledig donkere omgevingen kan toch infrarood of aanvullende witte verlichting nodig zijn.

Eerlijke technische communicatie is een van de duidelijkste tekenen van een betrouwbare leverancier.

8. Controleer de aanpassingsmogelijkheden

Standaardproducten zijn handig voor de eerste tests, maar veel cameraprojecten vereisen uiteindelijk aanpassingen.

Veel voorkomende aanpassingsvereisten zijn onder meer:

Aanpassing van de brandpuntsafstand

FOV-optimalisatie

Vervormingsaanpassing

Het diafragma verandert

Verschillende IR-cut-filters

850 nm of 940 nm dag-en-nacht-optimalisatie

Vat- of schroefdraadmodificatie

Waterdicht front-end ontwerp

Afdekglasintegratie

CRA-matching

Temperatuurcompensatie

Voordat kopers een fabrikant van optische lenzen in China kiezen, moeten kopers bevestigen of bij technische discussies optische ingenieurs rechtstreeks betrokken kunnen zijn.

Het kan zijn dat een professionele leverancier niet meteen belooft dat iedere wens mogelijk is. Soms is het juiste antwoord dat de lens eerst getest moet worden met de sensor- en cameramodule van de klant.

Dat antwoord klinkt misschien minder handig, maar het voorkomt vaak dure fouten.

9. Beoordeel kwaliteitssystemen en productieapparatuur

Certificeringen garanderen geen perfecte producten, maar geven wel aan of een fabrikant gestructureerde processen heeft opgezet.

Afhankelijk van het project kunnen kopers het volgende beoordelen:

ISO 9001

ISO 14001

ISO 45001

IATF 16949

Inkomende materiaalinspectie

Procesinspectie

Eindinspectienormen

Traceerbaarheid van batches

Procedures voor corrigerende maatregelen

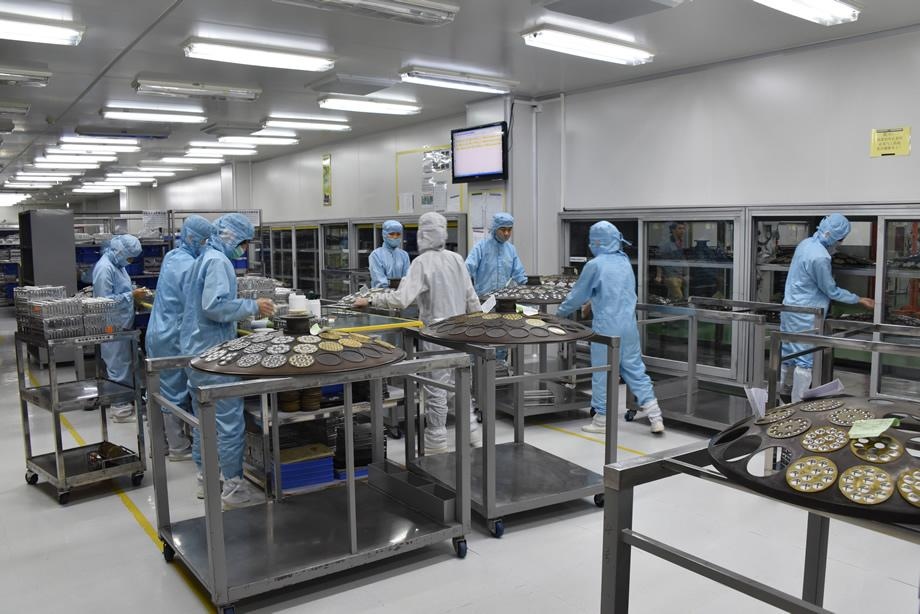

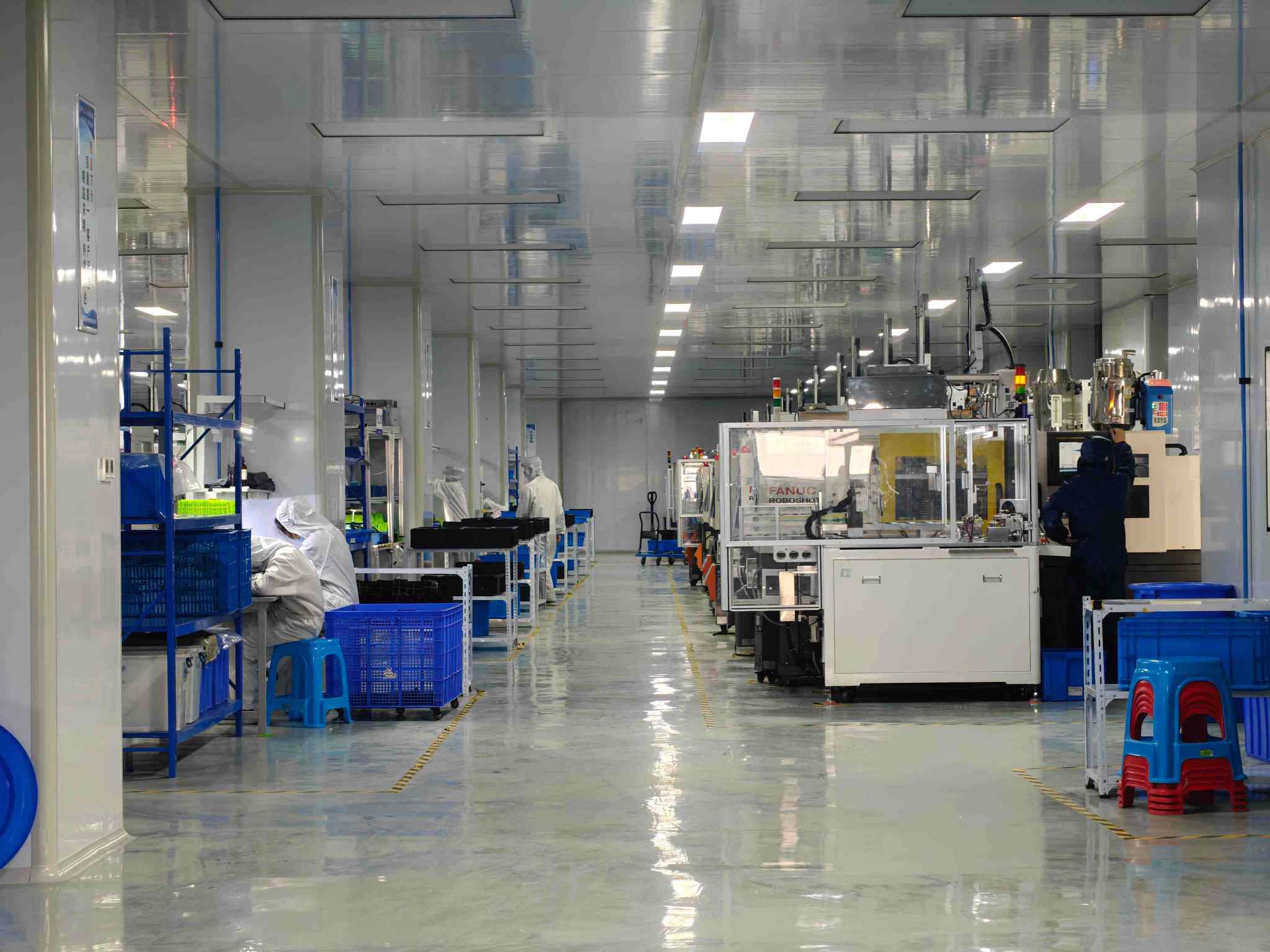

Boshi-optica exploiteert een geïntegreerde productieketen die optische verwerking, precisiegieten, spuitgieten, coating, lensassemblage en kwaliteitsinspectie omvat.

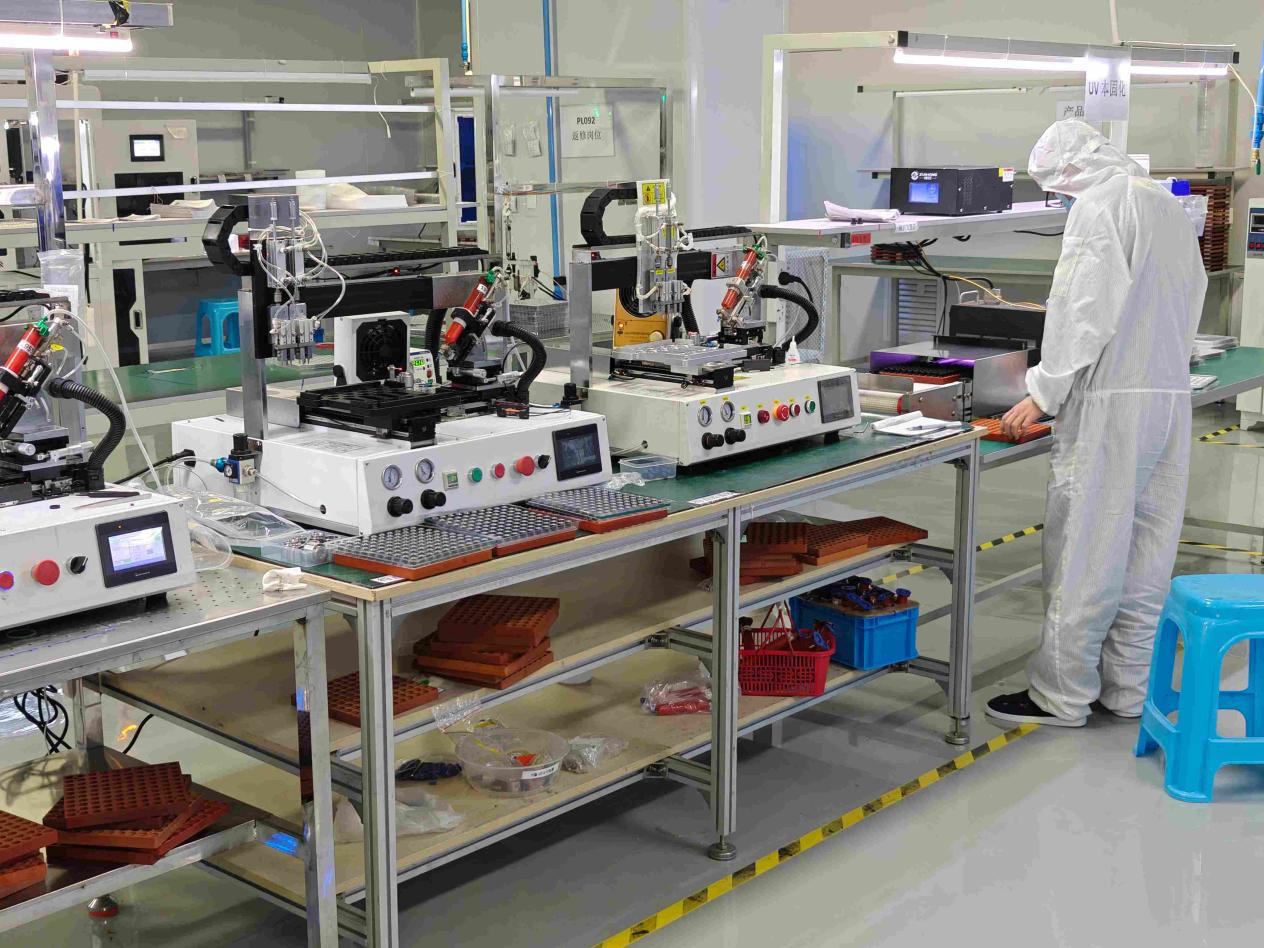

Het bedrijf maakt ook gebruik van apparatuur voor geautomatiseerde assemblage, MTF-sortering, maatmetingen, excentriciteitsinspectie en testen van de milieubetrouwbaarheid.

De waarde van deze apparatuur is niet het uiterlijk van de fabriek. Het doel is om de variatie tussen monsters en massaproductie te verminderen.

10. Vergelijk de totale projectkosten, niet alleen de eenheidsprijs

Prijs is belangrijk, vooral bij cameraprojecten met grote volumes.

Maar de laagste offerte is niet altijd de goedkoopste oplossing.

De totale kosten van een lens omvatten:

Eenheidsprijs

Ontwikkelingstijd

Afstemtijd camera

Assemblageopbrengst

Herwerken

Leveringsstabiliteit

Foutanalyse

Retourzendingen van klanten

Productreputatie

Het is misschien niet de moeite waard om een ​​klein bedrag op elke lens te besparen als de camera herhaaldelijk moet scherpstellen of onstabiele nachtbeelden produceert.

De beste fabrikant van optische lenzen is doorgaans niet de goedkoopste leverancier.

Het is de leverancier die de technische en productieonzekerheid verkleint.

Waarom kopers met Boshi Optics werken

Boshi-optica combineert optische engineering, productie, assemblage, testen en aanpassingsmogelijkheden voor een breed scala aan cameratoepassingen.

Het bedrijf ondersteunt klanten met:

Standaard en aangepaste cameralenzen

Sensor- en lensmatching

Optische en mechanische optimalisatie

Voorbeeldevaluatie

Beeldoplossingen bij weinig licht

Massaproductie kwaliteitscontrole

OEM- en ODM-diensten

Voor beveiligingscameraprojecten kan Boshi Optics conventionele bewakingslenzen, groothoeklenzen, starlight-lenzen, infraroodoplossingen en black-light-lenzen met een groot diafragma leveren voor nachtelijke beelden in kleur.

Het doel is niet om één lens voor elke toepassing te promoten.

Het doel is om de optische oplossing te selecteren of te ontwikkelen die het beste past bij de sensor, lichtomstandigheden, installatiestructuur en beeldvereisten.

Conclusie

Het kiezen van een betrouwbare fabrikant van optische lenzen in China vereist meer dan het vergelijken van prijzen en productlijsten.

Kopers moeten het volgende beoordelen:

Echte productiecapaciteit

Optische technische ondersteuning

Testmethoden

Consistentie van de productie

Sollicitatie-ervaring

Aanpassingsvermogen

Kwaliteitssystemen

Technische eerlijkheid

Een betrouwbare lensfabrikant moet niet alleen begrijpen hoe hij een lens moet produceren, maar ook hoe die lens het volledige camerasysteem beïnvloedt.

Boshi-optica ondersteunt klanten vanaf de eerste optische selectie tot en met het testen van monsters en massaproductie, en biedt cameralensoplossingen voor beveiliging, auto-, medische, drone-, robotica- en andere beeldtoepassingen.

De juiste leverancier doet meer dan alleen optische componenten leveren.

Een betrouwbare leverancier helpt mee het uiteindelijke beeld te beheersen.
