Hoe u een FPV-lens bij weinig licht kiest: F1.0 versus IR

Tijdens de vroege hardware-scoutingfase voor industriële drones van de volgende generatie, defensie-UAV's of snelle FPV-systemen (First-Person View) word ik minstens drie keer per week met dezelfde vraag geconfronteerd:"Moeten we een F1.0-lens met groot diafragma aanschaffen voor een 'Blacklight' full-color systeem, of vasthouden aan een traditionele infrarood (IR) verlichtingsopstelling?"

Om helemaal bot te zijn: telkens wanneer iemand dit als een eenvoudige, binaire keuze beschouwt, kan ik niet anders dan zuchten.

Als optisch ingenieur bijShanghai Zijde Optisch, mijn dagelijkse realiteit bestaat uit het bestrijden van brekingsindices, het schrappen van fracties van een procent op MTF-curven en het balanceren van de harde wetten van de natuurkunde tegen krappe productiebudgetten. Ik zie dat veel te veel productlijnen falen tijdens veldtesten op hoge snelheid, omdat een inkoopteam een ​​generieke verkooppraatje, lijn en zinklood heeft ingeslikt.

"F1.0 is de toekomst", vertellen ze je.Of "IR is goedkoop en onverwoestbaar."

Ga niet mee in de hype. Optisch ontwerp is een onverzettelijk spel van fysieke afwegingen. Laten we verder kijken dan de marketing-PPT's en uitsplitsen wat er feitelijk met uw FPV-beeldpijplijn gebeurt als u de ene boven de andere kiest.

1. F1.0 "Blacklight" volledige kleur: het fotonmonster (en zijn verborgen belasting)

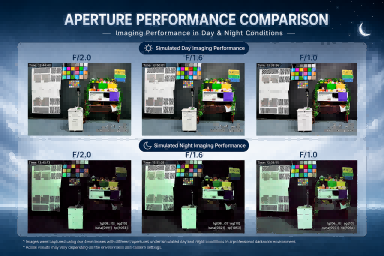

Het hele uitgangspunt van actieve, full-colour technologie bij weinig licht hangt af van deF1.0 diafragma. Als je geen optica-nerd bent, is hier de snelle rekensom: het F-getal is de verhouding tussen de brandpuntsafstand van de lens en de diameter van de ingangspupil. Elke keer dat u een F-stop laat vallen, verdubbelt u het licht dat de sensor bereikt. Als u van een standaard F2.0-lens naar een F1.0-lens overstapt, betekent dit dat u aan het dumpen bentvier keer meer lichtop uw CMOS-pixels.

Bij FPV-implementatie in de echte wereld, bijvoorbeeld een autonome inspectiedrone die door een slecht verlicht magazijn navigeert of een nachtelijke zoek- en reddings-UAV, betekent dit dat u geen opdringerige, energievretende, verblindende witte LED-verblinding nodig heeft om video met hoog contrast vast te leggen. Voor AI-modellen aan boord die afhankelijk zijn van chromatische gegevens om objecten te classificeren (zoals het identificeren van de kleur van een gevaarlijke pijpklep of de kleding van een doelwit), is F1.0 spectaculair.

Maar hier is het addertje onder het gras dat amateurleveranciers u niet zullen vertellen: wijd open diafragma's introduceren absolute chaos in optische aberraties. Wanneer je de iris opent naar F1.0, vallen lichtstralen onder ongelooflijk steile hoeken op de buitenranden van de lenselementen. Dit veroorzaakt twee enorme problemen voor FPV:

• Vlijmscherpe scherptediepte (DoF):Uw foutmarge daalt tot millimeters. Als uw mechanische lensbehuizing ook maar een klein beetje buigt als gevolg van interne motorwarmte of veranderingen in de omgevingstemperatuur, raakt uw doel volledig onscherp.

• Perifere MTF ineenstorting:Sferische aberratie en coma veranderen de hoeken van uw hogeresolutiebeeld in een modderige, onbruikbare soep. Als uw lens aan de randen geen hoge MTF (Modulation Transfer Function) kan behouden, gedraagt ​​uw dure 4 MP- of 5 MP-sensor zich feitelijk als een 1,3 MP-sensor.

Om dit tegen te gaan, kunnen we niet zomaar goedkoop, kant-en-klaar bolvormig glas gebruiken. We moeten er omheen ontwerpenASP-elementen (asferische lens).om die bedrieglijke randstralen terug naar één enkel brandpunt te dwingen.

Laat me dat eigenlijk anders formuleren: het gaat niet alleen om het gebruik van asferische vormen; het gaat om de materiaalkeuze. Als je een goedkope, volledig plastic F1.0-lens voor een drone koopt, is dat het gevalzullenmislukken op het moment dat de omgevingstemperatuur fluctueert of de vluchtelektronica opwarmt.

Dit is precies waarom we ons vlaggenschip hebben gebouwdPL100 Blacklight-lens. Het is een hardgekookteF1.0, 4 mm, 4 MP/5 MP gereed optisch monsterexpliciet gebouwd rond een geavanceerd7E-structuur(een volledig glazen/hybride architectuur). Door gebruik te maken van hoogwaardige glaselementen in op maat gemaakte thermisch bestendige vaten, bereikt de PL100 actieve thermische compensatie. Of uw FPV-platform nu strijdt tegen ijskoude wind op grote hoogte of warmte opneemt van transmissieborden met een hoog wattage (-20°C tot +70°C), blijft het focusvlak perfect vergrendeld.

2. Infrarood (IR) nachtzicht: het kosteneffectieve werkpaard (met een golflengteval)

Aan de andere kant van het hek hebben we traditionele IR-verlichting (meestal gecombineerd met actieve IR-LED's van 850 nm of 940 nm). Lenzen in deze categorie, zoals onze volume-geoptimaliseerdePL071 6G volledig glazen serie– zijn ongelooflijk volwassen, zeer stabiel en uitzonderlijk vriendelijk voor uw inkoopbudget.

Het belangrijkste voordeel van een IR-systeem is het compromisloze, sterke contrast. In omgevingen met absolute nullux, zoals onverlichte ondergrondse tunnels of diepe bosranden waar geen omgevingslicht is, verandert IR de wereld in een scherpe, contrastrijke zwart-witkaart. Het elimineert kleurverwarring, waardoor geavanceerde AI-algoritmen en SLAM (Simultaneous Localization and Mapping) visuele navigatiesystemen scherpe grenzen kunnen traceren.

Er wacht echter een stille moordenaar in IR-opstellingen:Focusverschuiving.

Hier is een veelvoorkomend, zeer frustrerend scenario voor R&D-teams: Uw ingenieurs kalibreren het visiesysteem van de drone in het laboratorium gedurende de dag.Het ziet er ongelooflijk scherp uit. De nacht valt, de drone stijgt op, de actieve IR-verlichting gaat aan en plotseling ziet de livefeed eruit alsof iemand vet over de lens heeft gesmeerd.

Geef niet de schuld aan de ruisonderdrukkingsalgoritmen van de sensor. Het is fundamentele natuurkunde.Zichtbaar licht (400–700 nm) en infrarood licht (850 nm/940 nm) reizen met verschillende snelheden door hetzelfde glasmedium omdat de brekingsindex verschuift op basis van de golflengte. Als uw lenselementen niet bewust zijn geoptimaliseerd voorIR-cofocus, het brandpuntsvlak voor zichtbaar licht en het brandpuntsvlak voor IR-licht landen op twee totaal verschillende diepten achter de lens.

Om deze nachtmerrieachtige vertraging te omzeilen, integreren weED (Extra-low Dispersion) Glazen elementenen gespecialiseerde breedbandcoatings aanbrengen, zodat beide golflengten zich op exact hetzelfde vlak op micronniveau op de sensor concentreren. Bovendien, als je met hoge snelheid in de richting van een sterk reflecterend oppervlak vliegt (zoals een metalen bord of een wit gebouw), zijn IR-opstellingen berucht vanwege plaatselijke overbelichting ("white-out"). Zonder geïntegreerdBlauw glasof gespecialiseerde filtering om nevenbeelden en secundaire reflecties te onderdrukken, zal uw navigatie-AI ernstige latentie of regelrechte hallucinaties ervaren.

3. De FPV-sourcingbeslissingsmatrix: welke past bij uw drone?

Laten we de bedrijfspluis overslaan en een concrete technische checklist opstellen voor uw volgende hardware-audit:

Koop de PL100 F1.0 Blacklight-lens als:

• Kleurgegevens zijn niet onderhandelbaar:Je drone moet specifieke draadkleuren, gevaarmarkeringen, structurele roest of zoek- en reddingsdoeloutfits onder sterrenlicht identificeren.

• Actieve emissie is een verplichting:Je bouwt stealth-bewakingsplatforms, tactische UAV's of drones voor het monitoren van wilde dieren waarbij heldere infraroodstralen of witte schijnwerpers onaanvaardbaar zijn.

• Snelle Edge AI-verwerking:Uw boordcomputer kan het zich niet veroorloven om GPU/NPU-cycli te verspillen met het draaien van software, het verscherpen of het verwijderen van ruis op filters op een modderige feed bij weinig licht. Je hebt high-fidelity "schone" fotonen nodig, rechtstreeks uit een wijd open diafragma.

• Onze aanbeveling:DePL100 (F1.0, 4 mm, M12). Elke afzonderlijke eenheid ondergaat een strenge automatiseringActieve uitlijning (AA-testen)in ons productiepark om ervoor te zorgen dat de kantelhoek en Chief Ray Angle (CRA) perfect uitgelijnd zijn met hoogwaardige 4MP/5MP-sensoren voordat ze de fabriekslijn verlaten.

Kies voor een IR-geoptimaliseerde lens (zoals de PL071) als:

• Absolute Zero-Lux-operaties:Je FPV-drone opereert in onverlichte mijnen, verlaten gebouwen of diepe ondergrondse infrastructuur waar er letterlijk geen omgevingsfotonen zijn om te versterken.

• Strenge beperkingen op het inkoopbudget:Het project omvat een enorme, kostengevoelige vlootinzet van magazijn-AGV's of eenvoudige perimeter-drones die alleen eenvoudige geometrische grensdetectie en het vermijden van obstakels vereisen.

• Puur geometrische SLAM / mapping:Uw lokalisatie-algoritmen zijn alleen geïnteresseerd in randdetectie met hoog contrast en ruimtelijke kenmerken, waardoor kleurinformatie niet relevant is.

Laatste gedachten van het Lab

Bij precisie-optica krijg je niet iets voor niets.Als u de enorme payload van een F1.0-lens bij weinig licht wilt, moet u investeren in structurele temperatuurcompensatie en asferische glasprofielen om thermische drift en hoekonscherpte te voorkomen. Als u kiest voor de kostenefficiënte route van IR, moet u ervoor zorgen dat uw leverancier echte IR-co-focusing levert om nachtelijke blindheid te voorkomen.

Bij Shanghai Silk Optical produceren we meer dan 6 miljoen lenzen per maand. Wij houden ons niet bezig met generieke verkooppraatjes; we houden ons bezig met MTF-curven en fysieke betrouwbaarheid. Als u het beu bent om uw optische toleranties te raden en echte hardwarespecificaties wilt bespreken voor uw volgende drone, beveiligings- of medische vision-array, neem dan contact op. Laten we iets bouwen dat echt werkt als de lichten uitgaan.
