Hoe u de perfecte M12-lens kiest voor een 1/2,7-inch sensor: de valstrikken van 'vignettering' en 'zachte randen' ontwijken

Valkuil 1: Het tunnelvisie-effect (vignettering)

Om vignettering te begrijpen, moet je je voorstellen dat je probeert een grote vierkante pin in een klein rond gat te steken.

Elke lens projecteert een cirkelvormig beeld op de rechthoekige camerasensor. Dit heet deBeeldcirkel. Een 1/2,7-inch sensor heeft een specifieke fysieke diagonale afmeting (ongeveer 6,6 mm).

• Als de beeldcirkel van de lens kleiner is dan de sensor:De hoeken van de rechthoekige sensor ontvangen geen licht. Het resultaat? Harde zwarte hoeken op je beeldmateriaal.

• Als de lensbeeldcirkel precies de juiste maat heeft of iets groter:De hele sensor baadt in licht. Je krijgt een helder, full-frame beeld.

De oplossing:Bij het kopen van een M12-lens kun je niet alleen naar de brandpuntsafstand kijken (zoals 4 mm). U moet deGrootte doelsensorspecificatie. Als u een lens die is ontworpen voor een kleinere 1/3" of 1/4" sensor op uw 1/2,7" sensor plaatst, krijgt u elke keer vignettering. Zorg er altijd voor dat de lensspecificatie expliciet de compatibiliteit met 1/2,7" formaten vermeldt.

Valkuil 2: Het mysterie van ‘scherp centrum, wazige randen’

Oké, je hebt dus een lens gekocht met de juiste beeldcirkel. De donkere hoeken zijn verdwenen. Maar nu heb je een nieuw probleem: de kentekenplaat in het midden van het frame is glashelder, maar de bomen aan de rand van het frame zien er volledig onscherp uit.

Dit gebeurt om twee belangrijke redenen:

1. Een mismatch in Chief Ray Angle (CRA)Beschouw de pixels op een moderne sensor als kleine, diepe emmers. Als het licht recht naar beneden in de emmer valt (in het midden van de sensor), wordt het perfect vastgelegd. Maar aan de randen van de sensor komt het licht onder een hoek binnen. Als die hoek te steil is, raakt het licht de wand van de ‘emmer’ en stuitert het weg, waardoor onscherpe randen en kleurverschuivingen ontstaan. Een hoogwaardige M12-lens is ontworpen om de randstralen te buigen, zodat ze netjes in de pixels van de sensor vallen. Precisielenzen houden de CRA bijvoorbeeld onder de 15° om een ​​uniforme helderheid en scherpte over het gehele gezichtsveld te garanderen.

2. Slechte lensstructuur en veldkrommingGoedkope lenzen hebben vaak last van "veldkromming". Omdat lenselementen gebogen zijn, is het brandpuntsvlak dat ze projecteren eigenlijk gebogen als een kom, en niet plat zoals uw sensor. Als het midden scherp is, zijn de randen onscherp. Om dit te corrigeren zijn meerdere, nauwkeurig gevormde lenselementen nodig.

De oplossing: precisie-optica gebouwd voor de taak

U hoeft geen compromissen te sluiten door uw afbeelding bij te snijden of onscherpe hoeken te accepteren. Bij Shanghai Silk Optical Technology Co., Ltd. ontwerpen we onze M12-lenzen om naadloos te combineren met moderne sensoren.

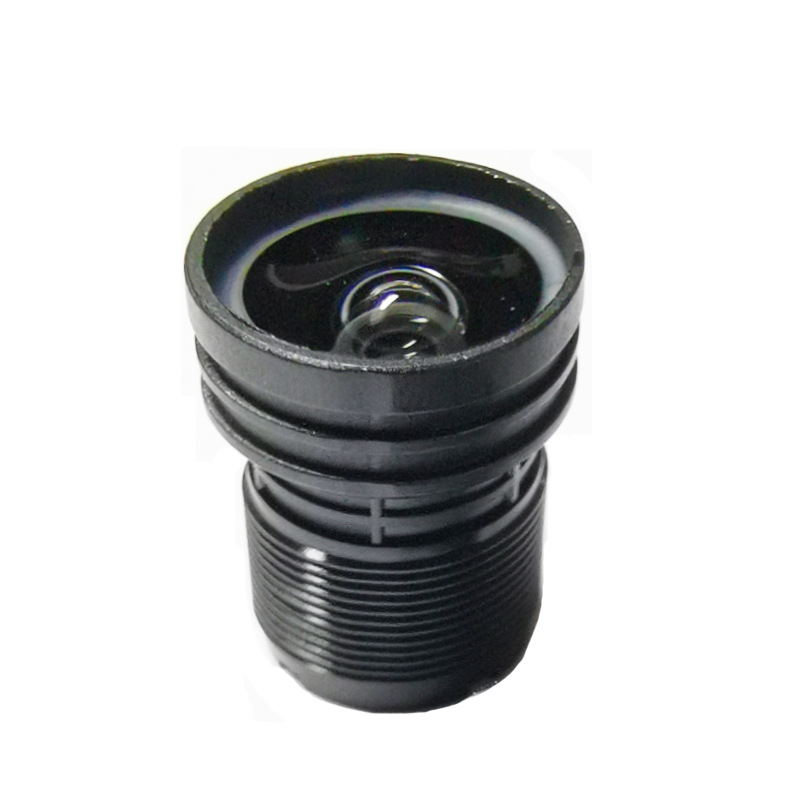

Neem onzePL100-serie M12-lensals voorbeeld van hoe je het goed doet:

• Perfecte pasvorm voor 1/2,7":Ontworpen met een beeldcirkel die 1/2,7"-sensoren perfect bedekt, waardoor donkere hoeken volledig worden geëlimineerd.

• Geoptimaliseerde CRA (<15°):Het licht valt in de perfecte hoek op de randen van uw sensor en zorgt voor helderheid van rand tot rand.

• 7E volledig glazen structuur:Door zeven gespecialiseerde glaselementen te gebruiken, maken we het brandpuntsvlak vlakker en corrigeren we de optische vervorming (waarbij de tv-vervorming tot een opmerkelijke -12%) wordt beperkt. Dit betekent dat de hoeken net zo scherp en met een hoge resolutie (2 MP-5 MP) zijn als het dode punt.

De bodemLijn

Uw 1/2,7"-sensor is slechts zo goed als het licht dat erop valt. Zorg ervoor dat uw dure elektronica niet in de knel komt met een niet-passend stuk glas. Door de beeldcirkel te verifiëren en aandacht te besteden aan optische correcties van rand tot rand, kunt u uw klanten een helder, duidelijk en professioneel beeld garanderen.

(Op zoek naar de perfecte M12-match voor uw cameraproject?Neem vandaag nog contact op met ons technische team om monsters en gedetailleerde specificaties aan te vragen.)
