MTF-testen uitgelegd: hoe ingenieurs de lensprestaties evalueren

Bij het selecteren van een cameralens kijken veel kopers naar specificaties zoals brandpuntsafstand, diafragma, sensorgrootte en megapixelondersteuning.

Eén vraag wordt echter vaak over het hoofd gezien:

Hoe weten ingenieurs of een lens echt goed is?

Het antwoord is optisch testen.

Van alle lensevaluatiemethoden is MTF-testen een van de belangrijkste hulpmiddelen die door optische ingenieurs worden gebruikt om de echte lensprestaties te meten.

MTF helpt bij het beantwoorden van een eenvoudige maar kritische vraag:

Hoeveel detail en contrast kan een lens daadwerkelijk aan de beeldsensor leveren?

Daarom besteden professionele camerafabrikanten, optische ingenieurs en lensleveranciers veel aandacht aan MTF-gegevens.

Omdat een lens niet wordt beoordeeld op wat er op een specificatieblad staat.

Het wordt beoordeeld op basis van de kwaliteit van het beeld dat het produceert.

Wat is MTF?

MTF staat voor Modulation Transfer Function.

De naam klinkt ingewikkeld, maar het concept is relatief eenvoudig.

Een lens legt een beeld niet perfect vast. Tijdens het beeldvormingsproces gaan onvermijdelijk sommige details en contrast verloren.

MTF meet hoe effectief een lens het contrast van de echte wereld naar de camerasensor overbrengt.

In eenvoudige bewoordingen:

Hogere MTF betekent dat de lens fijnere details met een beter contrast kan reproduceren.

Bijvoorbeeld:

Stel je voor dat je een gebouw met veel kleine ramen fotografeert.

Een lens met slechte optische prestaties kan de algemene vorm van het gebouw vastleggen, maar de details van individuele vensters verliezen.

Een lens met sterke MTF-prestaties kan die fijne structuren duidelijker behouden.

Dit vermogen om details te reproduceren is wat ingenieurs optische resolutie noemen.

Waarom megapixels niet genoeg zijn

Een veel voorkomend misverstand in de camera-industrie is:

“Meer megapixels betekent altijd een betere beeldkwaliteit.”

De sensor is echter slechts een onderdeel van het beeldvormingssysteem.

Een 8MP-sensor produceert niet automatisch een beeld van 8MP-kwaliteit.

De lens moet voldoende details kunnen weergeven zodat de sensor deze pixels effectief kan gebruiken.

Als de lensprestaties onvoldoende zijn, kan de sensor eenvoudigweg een grotere versie van een zacht beeld vastleggen.

Dit is de reden waarom ingenieurs vaak zeggen:

De sensor registreert informatie, maar de lens bepaalt hoeveel informatie de sensor bereikt.

Met MTF-tests kunt u beoordelen of de lens werkelijk de resolutiemogelijkheden van het camerasysteem kan ondersteunen.

Hoe ingenieurs MTF-tests uitvoeren

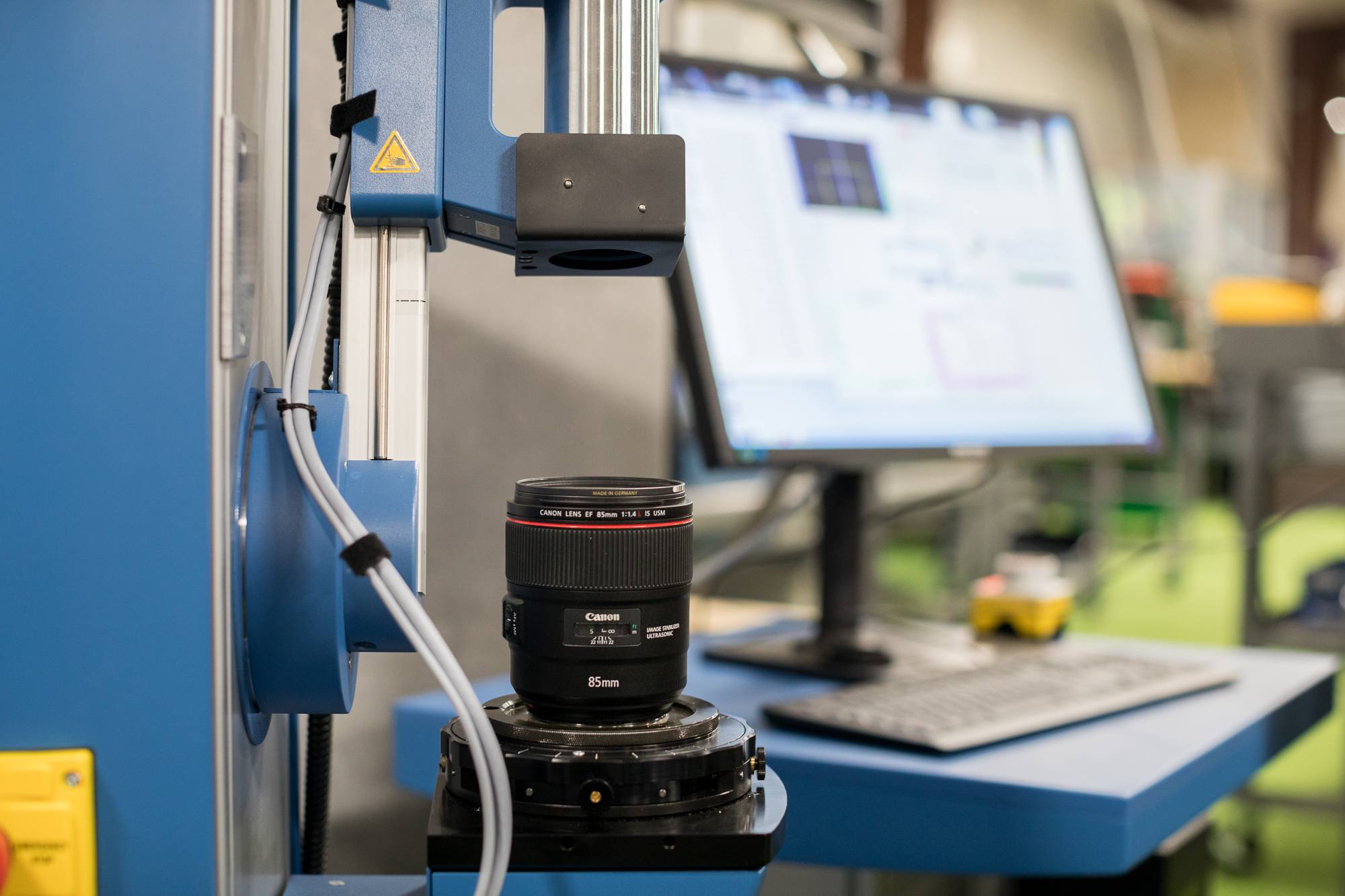

Tijdens MTF-testen gebruiken engineers doorgaans een gecontroleerde testomgeving.

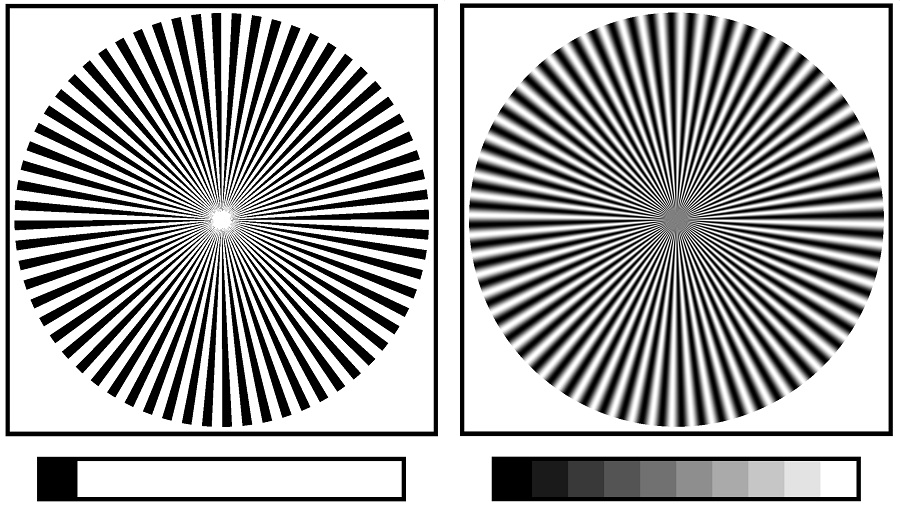

Een lens wordt gemonteerd met een specifieke camerasensor of optisch meetsysteem en getest met behulp van speciaal ontworpen patronen.

Het systeem analyseert hoe goed de lens verschillende detailniveaus reproduceert.

Er worden verschillende factoren geëvalueerd:

1. Resolutievermogen

De lens wordt getest om te bepalen hoe goed hij fijne structuren kan reproduceren.

Dit is vooral belangrijk voor:

Beveiligingscamera's

Industriële inspectiesystemen

Machinevisie

Medische beeldvorming

AI-camera's

Een lens kan op een basisniveau scherp lijken, maar faalt bij het vastleggen van kleine objecten of verre details.

2. Contrastprestaties

Resolutie gaat niet alleen over het zien van lijnen.

Een goede lens moet ook het contrast behouden.

Twee objecten kunnen in werkelijkheid bijvoorbeeld duidelijke grenzen hebben, maar een slechte lens kan ervoor zorgen dat ze samengevoegd lijken omdat het contrastverschil kleiner is.

MTF evalueert hoe goed de lens het contrast op verschillende detailniveaus behoudt.

3. Centrum- en randprestaties

Een veelgemaakte fout bij het beoordelen van lenzen is alleen het controleren van het middengebied.

Echte toepassingen vereisen echter prestaties over het gehele beeld.

Voor groothoekbeveiligingscamera's of dronecamera's zijn edge-prestaties bijzonder belangrijk.

Een lens kan een uitstekende scherpte in het midden bieden, maar bij de hoeken een verminderde helderheid vertonen.

Met MTF-tests kunnen ingenieurs het volgende evalueren:

Centrumresolutie

Middenveldprestaties

Randscherpte

Een goed ontworpen lens moet evenwichtige prestaties over het hele beeld behouden.

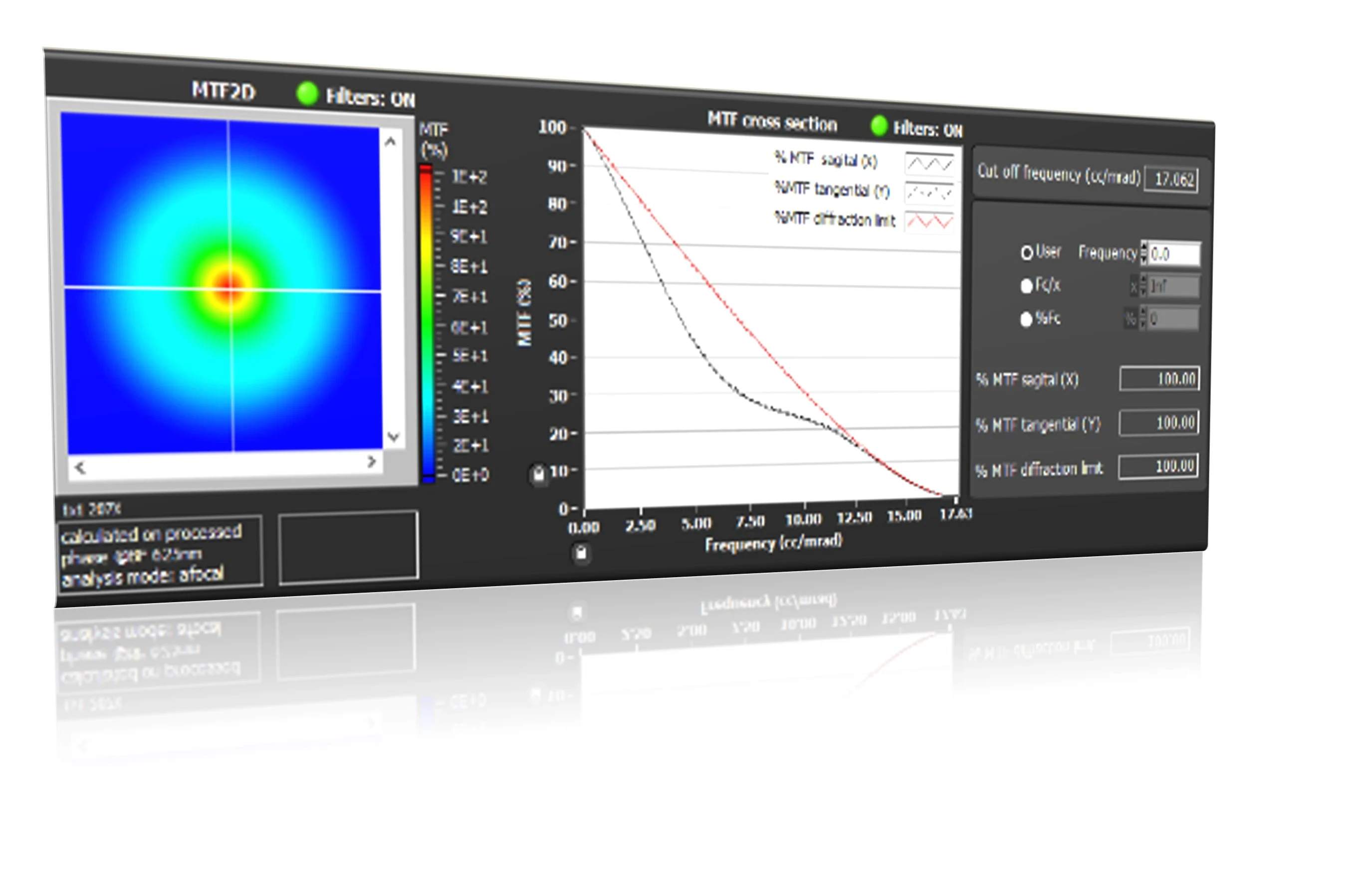

MTF-curven begrijpen

MTF-resultaten worden meestal weergegeven als een grafiek.

Hoewel MTF-grafieken er misschien technisch uitzien, is het basisidee eenvoudig.

De horizontale as vertegenwoordigt gewoonlijk de ruimtelijke frequentie.

Dit betekent hoe fijn de details zijn.

De verticale as vertegenwoordigt de contrasttransmissie.

Een hogere waarde betekent dat de lens meer contrast behoudt.

Algemeen:

Hoge MTF bij lage frequenties betekent een goede contrastreproductie

Hoge MTF bij hoge frequenties betekent een betere resolutie van fijne details

Een lens met sterke prestaties behoudt hogere MTF-waarden naarmate de details fijner worden.

Waarom MTF belangrijk is in verschillende toepassingen

Verschillende cameratoepassingen hebben verschillende optische vereisten.

Beveiligingstoezicht

Beveiligingscamera's werken vaak onder uitdagende omstandigheden:

Weinig licht

Lange afstanden

Brede scènes

Bewegende objecten

Een lens met goede MTF-prestaties kan helpen bij het behouden van:

Gezichtsdetails

Voertuiginformatie

Nauwkeurigheid van objectherkenning

Vooral bij op AI gebaseerde bewakingssystemen heeft de beeldkwaliteit een directe invloed op de detectieprestaties.

Industriële visie

Machine vision-systemen inspecteren vaak kleine verschillen.

Voorbeelden zijn onder meer:

Productdefecten

Fabrieksfouten

Componentpositionering

Een klein detailverlies kan de nauwkeurigheid van de inspectie beïnvloeden.

Hoge MTF-lenzen zorgen voor duidelijkere en betrouwbaardere beeldgegevens.

Robotica en AI-visie

Robots vertrouwen op camera's om hun omgeving te begrijpen.

Ze moeten het volgende herkennen:

Voorwerpen

Obstakels

Mensen

Beweging

Een slechte optische resolutie zorgt voor onzekerheid voor AI-algoritmen.

Betere lensprestaties zorgen voor schonere visuele input.

Medische beeldvorming

Medische apparaten vereisen vaak compacte maar krachtige optische systemen.

Bij deze toepassingen kan de helderheid van het beeld de diagnose en analyse rechtstreeks beïnvloeden.

MTF helpt ingenieurs ervoor te zorgen dat optische systemen voldoen aan strenge beeldvormingseisen.

MTF is niet de enige lensevaluatiestandaard

Hoewel MTF uiterst belangrijk is, beoordelen ingenieurs lenzen niet op basis van slechts één parameter.

Een volledige optische evaluatie kan ook het volgende omvatten:

Vervorming

Chromatische aberratie

Relatieve verlichting

Ghosting

Flare

Focusstabiliteit

Temperatuurprestaties

Mechanische tolerantie

Een lens met een uitstekende MTF maar een slechte betrouwbaarheid is mogelijk niet geschikt voor producten uit de echte wereld.

Optische engineering gaat altijd over balans.

De beste lens is niet alleen degene met het hoogste cijfer.

Het is degene die betrouwbaar presteert in de beoogde toepassing.

Hoe professionele lensfabrikanten MTF-gegevens gebruiken

Voor optische fabrikanten zijn MTF-testen niet alleen een ontwikkelingstool.

Het is ook een belangrijke methode voor kwaliteitscontrole.

Tijdens de lensontwikkeling gebruiken ingenieurs MTF-resultaten om:

Optimaliseer optisch ontwerp

Pas de lensstructuren aan

Vergelijk verschillende materialen

Verbeter de nauwkeurigheid van de montage

Tijdens massaproductie helpen MTF-testen de consistentie tussen verschillende batches te garanderen.

Dit is vooral belangrijk omdat het produceren van één uitstekend prototype veel eenvoudiger is dan het produceren van duizenden identieke lenzen.

Een betrouwbare lensfabrikant moet zowel het optische ontwerp als de productieprocessen beheersen.

Boshi Optics: focus op echte optische prestaties

Bij Boshi Optics begrijpen we dat klanten lenzen niet alleen kopen vanwege de specificaties.

Ze kopen betrouwbare beeldprestaties.

Voor toepassingen zoals beveiligingstoezicht, AI-visie, drones, autocamera's, medische beeldvorming en industriële systemen heeft optische kwaliteit rechtstreeks invloed op de uiteindelijke productervaring.

Door middel van optisch ontwerp, precisieproductie en prestatie-evaluatie richt Boshi Optics zich op het creëren van lensoplossingen die een stabiele beeldkwaliteit leveren in praktijktoepassingen.

Omdat in moderne camerasystemen:

Meer pixels betekenen niet automatisch meer informatie.

Betere optica zorgt voor betere beelden.

En betere beelden zorgen voor betere beslissingen.

Conclusie

MTF-testen zijn een van de meest waardevolle hulpmiddelen die ingenieurs gebruiken om de lensprestaties te begrijpen.

Het laat zien wat megapixelcijfers niet kunnen weergeven:

Hoe duidelijk een lens details reproduceert

Hoe goed het contrast behouden blijft

Of de scherpte consistent is over het hele beeld

Of het optische systeem de sensor echt kan ondersteunen

Bij het kiezen van een cameralens is het essentieel om verder te kijken dan de specificaties en de optische prestaties te begrijpen.

Een hoogwaardige lens is niet zomaar een stuk glas.

Het is de basis waardoor het gehele beeldvormingssysteem kan functioneren.
