Een must-read voor aanschaf: 5 verborgen valkuilen in specificatiebladen voor optische lenzen

De realiteit van het sourcen van optische componenten

Laten we eerlijk zijn: het vergelijken van de specificatiebladen van optische lenzen kan aanvoelen als het lezen van een vreemde taal. De meeste inkoopmanagers en buitenlandse inkopers richten zich uiteraard op de grote drie:Resolutie (Megapixels), brandpuntsafstand en prijs.U vindt een leverancier die een "5MP 4mm F2.0-lens" voor twintig cent goedkoper aanbiedt dan uw huidige leverancier. U plaatst een grote proefbestelling. Een maand later loopt uw ​​hoofdingenieur uw kantoor binnen met een cameramodule in zijn hand en zegt: "De hoeken zijn volledig wazig en de lens raakt het sensorglas."

Wat ging er mis? Je viel in de verborgen valkuilen van optische parameters.

Om lenzen als een echte optische insider te vinden, moet je verder kijken dan de krantenkoppen. Hier zijn de vijf cruciale, vaak genegeerde specificaties die een succesvolle productierun onderscheiden van een kostbare RMA-nachtmerrie.

1. CRA (Chief Ray Angle): de stille megapixelmoordenaar

Je hebt een 5MP-lens en een 5MP-sensor gekocht, maar je beeld ziet eruit als een 2MP-camera. Waarom? Omdat de CRA niet overeenkwam.

De Chief Ray Angle is de hoek waaronder lichtstralen de uiterste randen van de beeldsensor raken. Moderne sensoren met hoge resolutie hebben kleine, diepe pixels. Als de lens het licht in een te steile hoek buigt (bijvoorbeeld een CRA van 25° op een sensor die 15° vereist), valt het licht in de verkeerde pixelputten.

• Het resultaat:Ernstige kleurranden (paarse halo's) en volledig vervaagde randen.

• De sourcing-oplossing:Vraag uw technici altijd naar de maximale CRA-toeslag van de sensor en stem deze strikt af op het lensspecificatieblad.

2. 'Optische' versus 'TV'-vervorming: de marketingtruc

Als u lenzen voor machinevisie, AGV-robots of gezichtsherkenning koopt, is vervorming uw vijand. Maar leveranciers spelen graag een spelletje met dit getal.

Mogelijk ziet u een specificatieblad met de melding 'Vervorming: < 2%'. Klinkt geweldig, toch? Maar je moet vragen:Is dat optische vervorming of tv-vervorming?

• Optische vervorming:Een wiskundige waarde die er op papier altijd lager uitziet.

• TV-vervorming:Hoe de vervorming daadwerkelijk verschijnt op een monitor of op een AI-algoritme. Meestal is dit een veel hoger getal.

• De sourcing-oplossing:Als uw AI-software rechte lijnen nodig heeft, eis dan strikt deTV-vervormingwaarde. Laat u niet misleiden door het kunstmatig lage "Optische" getal.

3. Lensstructuur (bijv. 1G3P): het probleem van ‘zomeronscherpte’

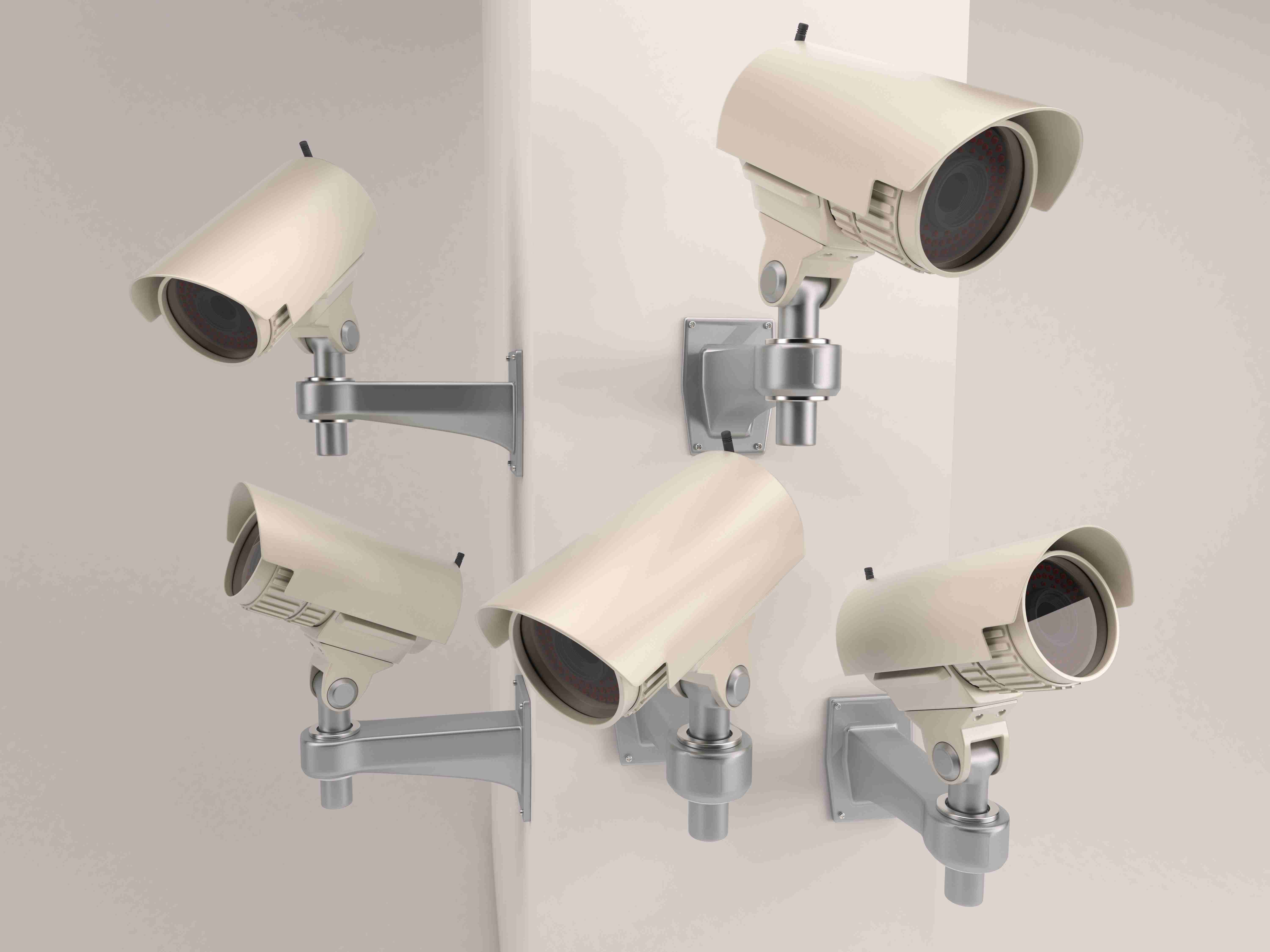

Je test een goedkope volledig plastic (4P) lens in een laboratorium met airconditioning en het ziet er fantastisch uit. Je zet 10.000 beveiligingscamera's in in Texas of Dubai. Wanneer de zomer aanbreekt, zet het plastic uit, verschuift het brandpunt en wordt elke afzonderlijke camera wazig.

• De sourcing-oplossing:Kijk naar de structurele samenstelling op het specificatieblad. Voor omgevingen met temperatuurschommelingen heb je glas nodig. A1G3P (1 glas, 3 kunststof)of2G2Phybride structuur maakt gebruik van precisieglaselementen om de optiek tegen hitte te stabiliseren. Als u iets meer betaalt voor een hybride structuur, bespaart u later enorme vervangingskosten.

4. TTL (totale tracklengte) en BFL: de mechanische "crunch"

Optische prestaties betekenen niets als de lens fysiek niet in de camerabehuizing past.

• TTL (totale tracklengte):De afstand vanaf de uiterste bovenkant van de lens tot de beeldsensor. Als je camerabehuizing supercompact is, past een lens met een lange TTL simpelweg niet achter het koepelglas.

• BFL (brandpuntsafstand achter):De afstand vanaf de onderkant van de lenscilinder tot het brandpunt. Als de BFL te kort is, zal het vastschroeven van de M12-lens in de houder ervoor zorgen dat deze fysiek in uw dure IR-CUT-filter botst (en breekt).

5. F-nummer versus werkelijke transmissie (coatings)

Een F1.6-diafragma van een goedkope fabriek en een F1.6-diafragma van een premiumfabrikant welnietlaat dezelfde hoeveelheid licht binnen.

Waarom? Omdat blank glas het licht weerkaatst. Fabrikanten van hoogwaardige lenzen gebruiken meerlaagse anti-reflecterende breedbandcoatings (AR-coatings) op elk afzonderlijk stuk glas om een ​​lichttransmissie van meer dan 98% te garanderen. Goedkope fabrikanten slaan de coatings over om geld te besparen, wat resulteert in een donker, luidruchtig beeld ondanks het juiste "F-nummer".

• De sourcing-oplossing:Vraag de leverancier naar hun coatingprocessen. Als de lens ongelooflijk goedkoop is, hebben ze waarschijnlijk concessies gedaan aan de AR-coatings.

De bottom line voor sourcing

Stop met het kopen van lenzen puur op basis van Megapixels en Prijs. De volgende keer dat een leverancier u een offerte overhandigt, verifieert u hun CRA, bevestigt u de tv-vervorming, vergelijkt u de TTL met uw mechanische tekeningen en vraagt ​​u naar de glas-kunststofverhouding.

Bij Shanghai Silk Optical Technology Co., Ltd. sturen we u niet alleen een prijslijst; wij bieden volledige, transparante optische engineeringgegevens. Wij helpen inkoopteams precisie-optica naadloos af te stemmen op hun exacte sensor- en omgevingsvereisten, zodat uw assemblagelijn zonder een enkele "verborgen" verrassing draait.
