Inleiding: Het lensspecificatieblad is niet alleen een tabel met cijfers

Wanneer ingenieurs een cameralens selecteren, is de eerste stap meestal eenvoudig:

Open het specificatieblad.

Dan komt het moeilijke gedeelte.

Een typisch lensgegevensblad kan het volgende bevatten:

• EFL
• F-nummer
• gezichtsveld
• MTF
• Vervorming
• CRA
• TTL
• Sensorformaat
• Relatieve verlichting

Voor ervaren optische ingenieurs vertellen deze cijfers een verhaal.

Voor beginners kunnen ze op een vreemde taal lijken.

De uitdaging is niet het vinden van een lens met de “beste” specificaties.

De uitdaging is het begrijpen van:

Welke optische parameters zijn eigenlijk van belang voor uw toepassing?

Een bewakingscamera, een autonome robot, een drone, een medisch apparaat en een industrieel visiesysteem maken allemaal gebruik van lenzen, maar ze vereisen totaal verschillende optische kenmerken.

In deze handleiding worden de essentiële cameralensspecificaties uitgelegd die ingenieurs moeten begrijpen voordat ze een keuze maken.

1. Brandpuntsafstand (EFL): de basis van lensperspectief

Wat is brandpuntsafstand?

Effectieve brandpuntsafstand (EFL) is een van de belangrijkste specificaties van een cameralens.

Het bepaalt:

• Vergroting
• Kijkhoek
• Perspectiefrelatie tussen objecten

Simpelweg:

Korte brandpuntsafstand = breder zicht
Lange brandpuntsafstand = smaller zicht

Veelvoorkomende voorbeelden

Groothoeklens

Typische brandpuntsafstanden:

• 1,8 mm
• 2,8 mm
• 3,6 mm

Toepassingen:

• Beveiligingscamera's
• Slimme apparaten voor thuis
• Robotica
• Parkeerbewaking

Voordelen:

• Groot dekkingsgebied
• Beter milieubewustzijn

Beperkingen:

• Hogere vervorming
• Kleinere objectgrootte op afstand

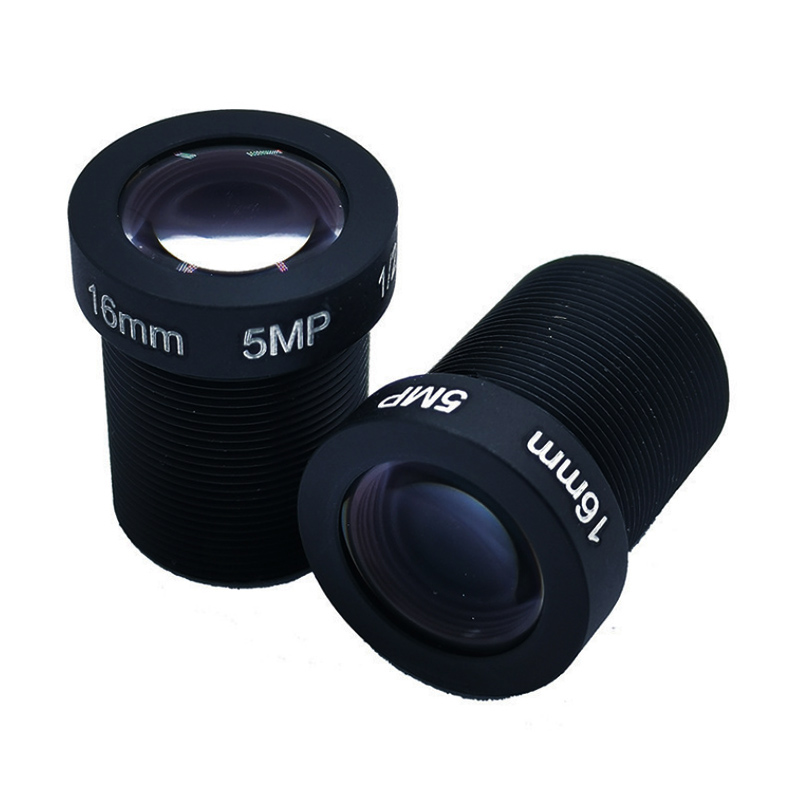

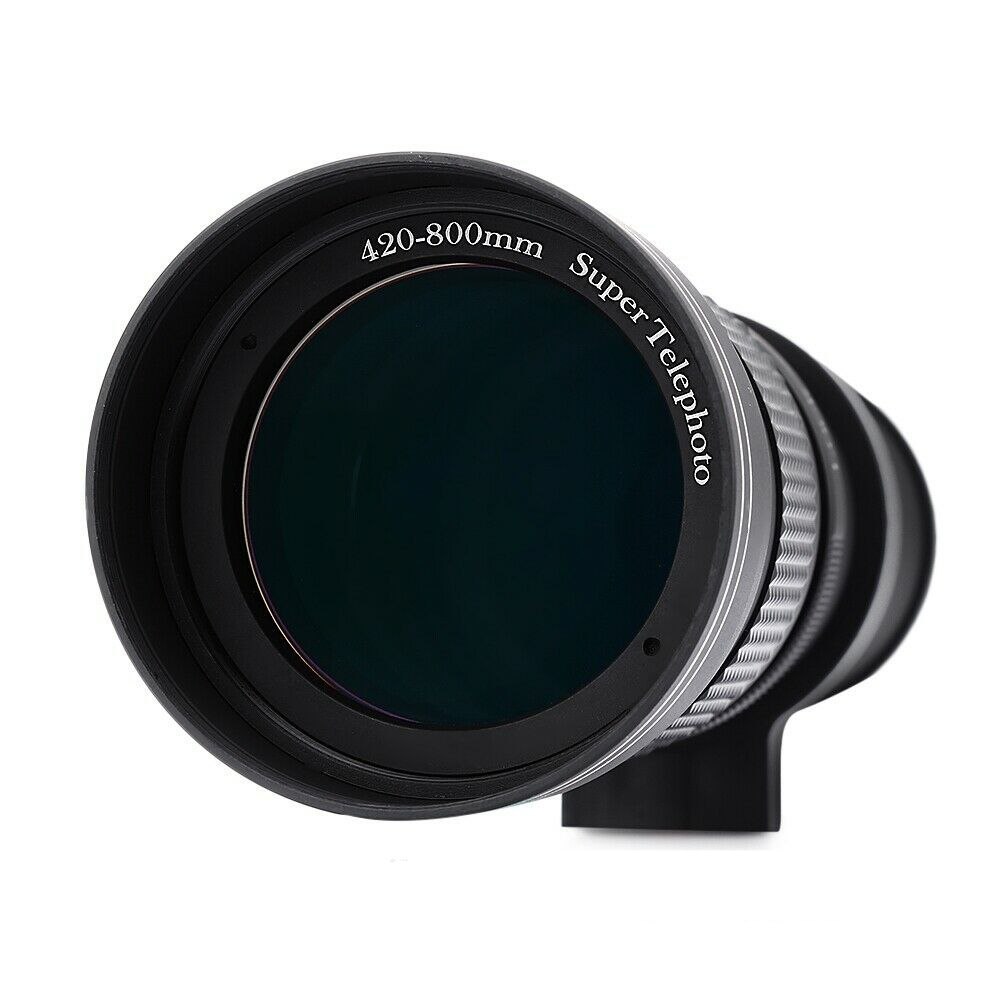

Telelens

Typische brandpuntsafstanden:

• 12 mm
• 25 mm
• 50 mm+

Toepassingen:

• Verkeersmonitoring
• Inspectie op lange afstand
• Industriële meting

Voordelen:

• Legt details op afstand vast

Beperkingen:

• Smal gezichtsveld

2. Gezichtsveld (FOV): hoeveel kan de camera zien?

Gezichtsveld beschrijft het zichtbare gebied dat door een lens wordt vastgelegd.

Het wordt meestal uitgedrukt als:

• Horizontaal gezichtsveld
• Verticaal gezichtsveld
• Diagonaal gezichtsveld

Waarom FOV belangrijk is

Het kiezen van het verkeerde gezichtsveld zorgt voor dure problemen.

Te smal:

• Nog meer blinde vlekken
• Meer camera's nodig
• Hogere installatiekosten

Te breed:

• Overmatige vervorming
• Verminderde herkenningsnauwkeurigheid

Bij een professioneel lensselectieproces wordt altijd rekening gehouden met:

• Doel afstand
• Detectiegebied
• Objectgrootte
• Erkenningsvereisten

3. Diafragma (F-getal): het vermogen van de lens om licht vast te leggen

Het diafragma is een van de meest onbegrepen specificaties.

Het F-getal geeft de verhouding weer tussen:

• Brandpuntsafstand lens
• Diameter ingangspupil

Hoe kleiner het F-getal:

→ Hoe groter het diafragma
→ Hoe meer licht de lens binnenkomt

Algemene diafragmawaarden

Waarom diafragma belangrijk is

Omgevingen met weinig licht zorgen voor uitdagingen:

• Verhoogde sensorruis
• Langere belichtingstijd
• Bewegingsonscherpte

Een groter diafragma helpt door meer optische informatie te verschaffen vóór elektronische versterking.

Dit is de reden waarom hoogwaardige toepassingen zich steeds meer richten op lenzen met een groot diafragma.

4. Sensorcompatibiliteit: de lens en de sensor moeten samenwerken

Een veelgemaakte fout die ingenieurs maken, is het selecteren van een lens alleen op basis van de brandpuntsafstand.

Een lens moet ook overeenkomen met het sensorformaat.

Veel voorkomende sensorformaten zijn onder meer:

• 1/4"
• 1/3"
• 1/2,7"
• 1/2"
• 1/1,8"
• 1/1,2"

Wat gebeurt er als ze niet overeenkomen?

Lensbeeldcirkel te klein

Resultaat:

• Donkere hoeken
• Vignettering
• Verloren pixels

Lens ontworpen voor kleinere sensor, gebruikt op grotere sensor

Resultaat:

• Verminderde beeldkwaliteit
• Slechte randprestaties

Bij professionele optische matching moet rekening worden gehouden met:

• Sensordiagonaal
• Pixelgrootte
• Belangrijkste straalhoek
• Afbeelding cirkel

5. Vervorming: het verschil tussen breed en bruikbaar

Vervorming beschrijft hoeveel rechte lijnen in een afbeelding gebogen worden.

Het meest voorkomende type:

Vatvervorming

Typisch in:

• Groothoeklenzen
• Fisheye-lenzen



Vervorming is niet altijd slecht.

Bijvoorbeeld:

FPV-dronelenzen gebruiken vaak opzettelijk sterke groothoekvervorming om meeslepend zicht te creëren.

Echter:

Toepassingen zoals:

• Meetsystemen
• Kentekenherkenning
• Machinevisie

vereisen een betere vervormingsbeheersing.

De sleutel is het niet volledig elimineren van vervorming.

De sleutel is het beheersen van vervorming op basis van de toepassingsbehoeften.

6. MTF: echte optische prestaties meten

MTF (Modulation Transfer Function) is een van de belangrijkste optische evaluatiemethoden.

Het beschrijft hoe goed een lens het contrast van een object naar een afbeelding overbrengt.

Simpelweg:

Hogere MTF = beter vermogen om details te reproduceren.

Waarom MTF belangrijk is

Twee lenzen kunnen het volgende hebben:

• Dezelfde brandpuntsafstand
• Hetzelfde diafragma
• Dezelfde resolutiewaarde

Maar totaal andere beeldkwaliteit.

Waarom?

Omdat optische prestaties afhankelijk zijn van:

• Glaskwaliteit
• Lensstructuur
• Coatingtechnologie
• Precisie van de productie

MTF onthult de echte optische mogelijkheden.

7. CRA (Chief Ray Angle): cruciaal voor moderne sensoren

CRA beschrijft de hoek waaronder binnenkomende lichtstralen de sensor bereiken.

Moderne CMOS-sensoren zijn zeer gevoelig voor CRA.

Onjuiste CRA-matching kan leiden tot:

• Kleurschakering
• Verminderde helderheid
• Beeldverslechtering

Deze parameter is vooral belangrijk voor:

• Camera's voor auto's
• Machinevisie
• Sensoren met hoge resolutie

8. TTL en mechanische ontwerpparameters

Optische prestaties zijn niet de enige overweging.

Ingenieurs moeten ook rekening houden met mechanische compatibiliteit.

Belangrijke parameters zijn onder meer:

TTL (totale tracklengte)

De optische afstand van het eerste lensoppervlak tot het beeldvlak.

Belangrijk voor:

• Ontwerp van cameramodule
• Toepassingen met beperkte ruimte

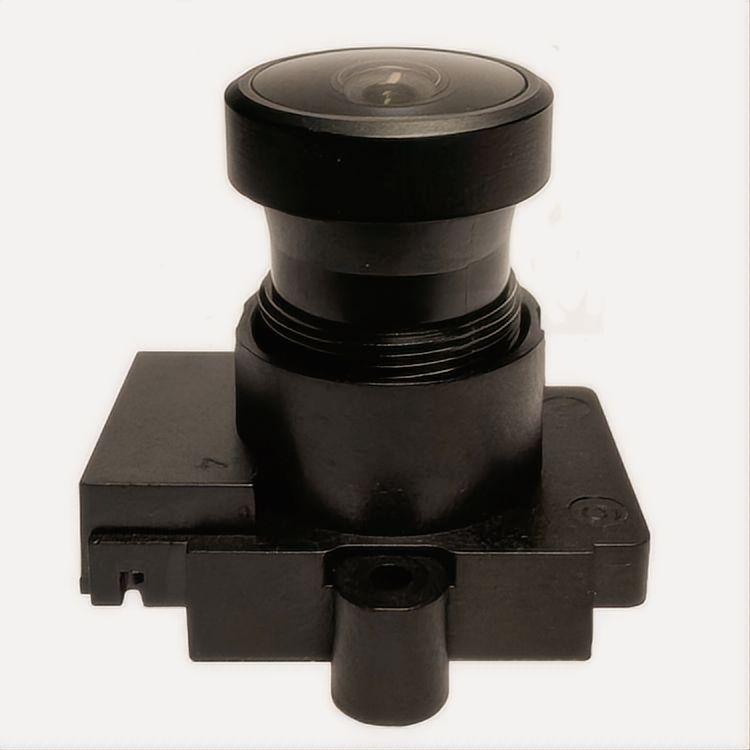

Type montage

Gemeenschappelijke interfaces:

• M12-montage
• CS-montage
• C-vatting
• F-vatting
• Op maat gemaakte bevestigingen

De houder bepaalt de mechanische integratie.

9. Relatieve verlichting: beeldkwaliteit over het hele frame

Relatieve verlichting beschrijft de helderheidsconsistentie van het midden tot de rand.

Slechte relatieve verlichting veroorzaakt:

• Donkere hoeken
• Ongelijkmatige beeldhelderheid

Dit is vooral belangrijk voor:

• Groothoeklenzen
• Bewakingscamera's
• AI-visiesystemen

Een goede lens moet een consistente verlichting over het hele beeld behouden.

10. De meest voorkomende fout: specificaties kiezen in plaats van oplossingen

Een van de grootste fouten die ingenieurs maken, is het vergelijken van lenzen alleen op basis van cijfers.

Bijvoorbeeld:

“Lens A heeft een hogere resolutie, dus die moet beter zijn.”

Niet noodzakelijkerwijs.

Bij een succesvolle lensselectie wordt rekening gehouden met het volledige systeem:

• Sensor
• Verlichting omgeving
• Werkafstand
• AI-vereisten
• Beeldverwerkingscapaciteit

De beste lens is niet degene met de hoogste specificaties.

Het is degene die is geoptimaliseerd voor de toepassing.

Hoe ingenieurs een cameralens moeten beoordelen

Voordat u een lens selecteert, vraagt ​​u zich af:

Toepassingsvragen

• Welke objecten moeten worden gedetecteerd?
• Wat is de werkafstand?
• Welke lichtomstandigheden zijn er?
• Is kleurinformatie belangrijk?
• Is er sprake van AI-analyse?

Optische vragen

• Is de FOV voldoende?
• Is het diafragma groot genoeg?
• Komt de sensor overeen?
• Is vervorming acceptabel?
• Zijn edge-prestaties belangrijk?

Systeemvragen

• Is de maat beperkt?
• Is temperatuurstabiliteit vereist?
• Is betrouwbaarheid op lange termijn belangrijk?

Conclusie: Het begrijpen van lensspecificaties leidt tot betere beeldvormingssystemen

Specificaties van cameralens zijn niet alleen technische cijfers.

Ze vertegenwoordigen optische beslissingen die de systeemprestaties rechtstreeks beïnvloeden.

Een goed geselecteerde lens kan het volgende verbeteren:

• Beeldkwaliteit
• AI-nauwkeurigheid
• Systeembetrouwbaarheid
• Concurrentievermogen van producten

Een slecht geselecteerde lens kan zelfs de meest geavanceerde camera en algoritme beperken.

In moderne beeldvormingssystemen kiezen ingenieurs niet simpelweg voor een stuk glas.

Ze kiezen voor de basis van visuele intelligentie.

Laatste inzicht

Een sensor vangt pixels op.

Een algoritme verwerkt informatie.

Maar de lens bepaalt in de eerste plaats welke informatie er bestaat.

Een beter optisch begrip leidt tot betere technische beslissingen.
