VR optische lenzen en optische oplossingen: technische analyse en toepassingsvooruitzichten

VR optische lenzen en optische oplossingen: technische analyse en toepassingsvooruitzichten

Het optische VR-systeem, als kerncomponent van virtual reality-apparaten, heeft een directe invloed op de onderdompeling en het comfort van de gebruiker. De huidige VR-lenstechnologieën zijn geëvolueerd van vroege asferische lenzen naar Fresnel-lenzen en optische oplossingen met korte focus van Pancake.Toekomstige trends zullen zich richten op de synergetische innovatie van sensorfusie, computationele fotografie en speciale verwerkingschips, gericht op het balanceren van belangrijke prestatiestatistieken zoals breed gezichtsveld (FOV), hoge resolutie en vervormingsbeheersing. Dit artikel biedt een diepgaande analyse van de technische principes, toepassingsscenario's en toekomstige richtingen van VR-lenzen en dient als professionele referentie voor praktijkmensen uit de industrie.

I. Kerntechnologieën en optische oplossingen voor VR-lenzen

De belangrijkste technische uitdaging van VR-lenzen ligt in het bereiken van een hoge resolutie, een breed gezichtsveld en een lage vervorming binnen een beperkt optisch pad. Momenteel omvatten de reguliere optische VR-oplossingen Fresnel-lenzen, Pancake-optica met korte focus en freeform-optica.

Fresnel-lenzen zijn de dominante keuze in VR-headsets voor consumenten. Ze comprimeren het oppervlak van een conventionele convexe lens tot concentrische ringen, waardoor de kromming behouden blijft en de dikte aanzienlijk wordt verminderd. Producten als Meta Quest 2/3 en HTC Vive gebruiken deze aanpak.De voordelen van Fresnel-lenzen zijn onder meer de lage kosten, volwassen productieprocessen en de mogelijkheid om een ​​gezichtsveld van ~100° te bereiken. Ze hebben echter last van ringdiffractie, wat strooilicht, nevenbeelden, verminderd contrast, slechte beeldkwaliteit aan de randen en een beperkte oogcontour veroorzaakt.

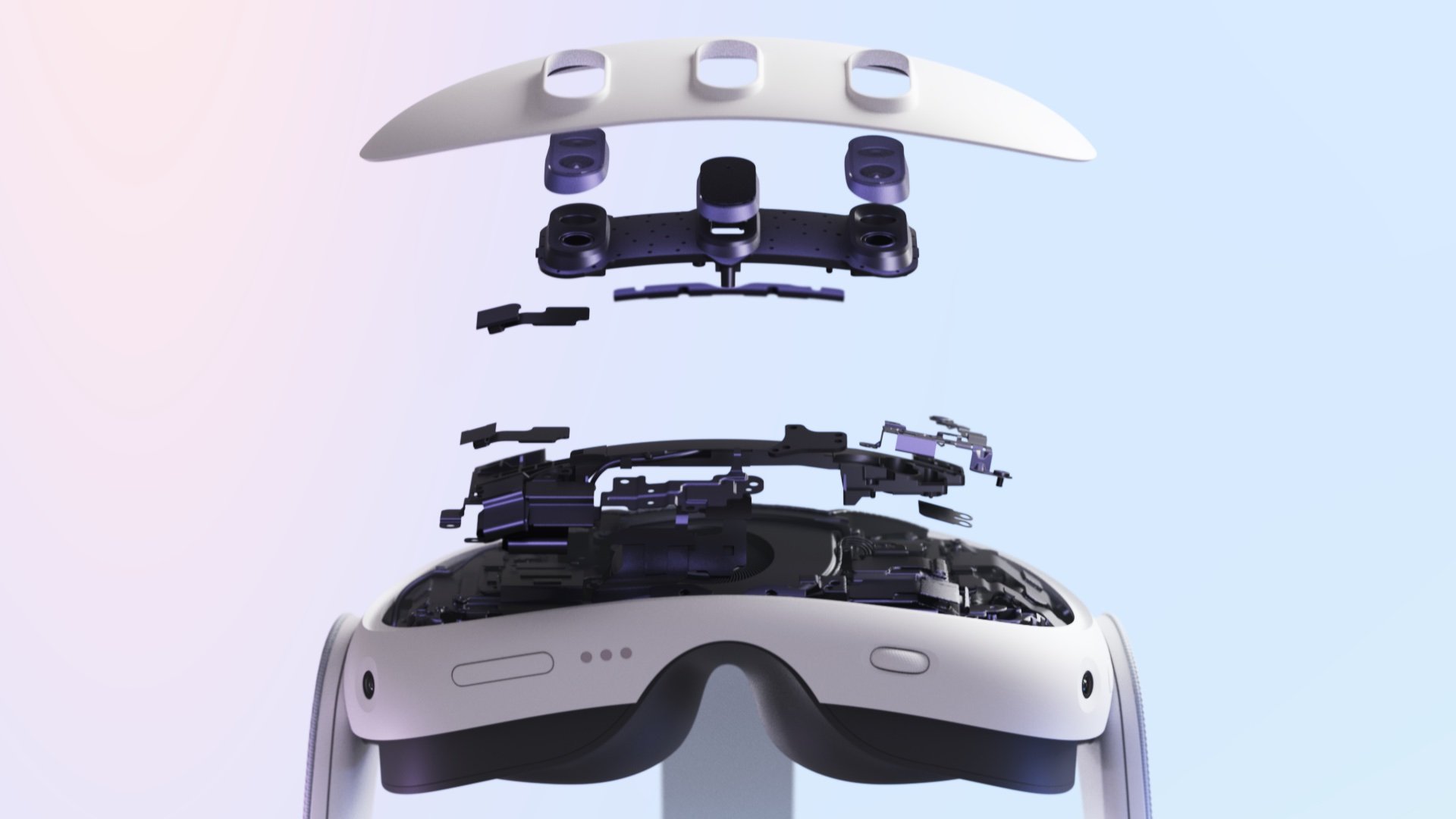

Pannenkoek-optica met korte focus vertegenwoordigen een snel voortschrijdend technisch pad. Door polarisatoren en semi-reflecterende/semi-transmissieve films te gebruiken, wordt licht meerdere keren binnen de lens gereflecteerd, waardoor het optische pad wordt gevouwen en de moduledikte drastisch wordt verminderd. Geavanceerde apparaten zoals Meta Quest Pro, Apple Vision Pro en PICO 4 gebruiken deze oplossing.Pannenkoekoptieken kunnen de dikte verminderen tot een derde tot de helft van die van traditionele ontwerpen en zorgen voor een grotere oogafstand (tot 20 mm of meer), ondersteunt dioptrie-aanpassing en vermindert strooilicht. Ze vertonen echter een lagere optische efficiëntie (algemene transmissie ~30-50%), een sterke afhankelijkheid van gepolariseerde beeldschermen, hoge eisen aan de productieprecisie en hogere kosten.

Freeform-optieken doorbreken de beperkingen van traditioneel symmetrisch optisch ontwerp door gebruik te maken van niet-rotatiesymmetrische, sterk aangepaste oppervlakken.Freeform-optica kunnen tegelijkertijd het gezichtsveld, de oogbox en aberraties optimaliseren, waardoor ze geschikt zijn voor compacte ontwerpen. Ze brengen echter complexe ontwerpprocessen met zich mee die geavanceerde optische simulatiesoftware vereisen en die aanzienlijke productie-uitdagingen met zich meebrengen, waardoor het huidige gebruik ervan voornamelijk wordt beperkt tot hoogwaardige of bedrijfsapparatuur.

Canon's RF5.2mm F2.8 L DUAL FISHEYE dubbele fisheye-lens vertegenwoordigt een innovatie op het gebied van het vastleggen van VR-inhoud. Elke fisheye-lens bestrijkt een gezichtsveld van ongeveer 190° en met een interpupilaire basislijn van 60 mm simuleert deze de menselijke binoculaire ongelijkheid om direct 180° 3D VR-inhoud te genereren.Vergeleken met traditionele dual-camera rigs vereenvoudigt Canons dubbele fisheye-lens de opnameworkflow door het elimineren van post-productie stitching, waardoor de productiebarrières aanzienlijk worden verlaagd. De optische structuur maakt gebruik van een retrofocusontwerp (negatieve voorgroep, positieve achtergroep) gecombineerd met asferische elementen om aberraties te corrigeren, waardoor MTF-prestaties dichtbij de diffractielimiet worden bereikt. In combinatie met professionele camera's zoals de EOS R5 C ondersteunt hij opname met een resolutie van 8K, wat een effectieve cirkelvormige pixeldiameter oplevert van 3.684 pixels per oog.

II. Toepassingsscenario's van VR-lenzen in verschillende sectoren

VR-lenstechnologie wordt op grote schaal toegepast in film- en tv-productie, visualisatie van onroerend goed, promotie van toerisme, medische training en andere gebieden, waarbij elk verschillende prestatie-eisen stelt.

Bij film- en tv-productie is het EOS VR-systeem van Canon een essentieel hulpmiddel geworden voor het creëren van professionele 3D VR-content.De dubbele RF5.2mm fisheye-lens ondersteunt een gezichtsveld van 180° en een diafragma van F2.8, waardoor VR-opnamen van hoge kwaliteit mogelijk zijn, zelfs bij weinig licht. Astrofotograaf Dai Jianfeng gebruikte deze lens bijvoorbeeld om het Chinese ruimtestation te volgen, waarbij hij gebruik maakte van de ultragroothoek en uitstekende hoge ISO-prestaties. Bruiloftsfotograaf Sheng Xiyang bereikte efficiëntie bij solo-operaties met het EOS VR-systeem, waarbij snel 3D VR-content werd gegenereerd dankzij realtime preview- en conversiemogelijkheden in postproductiesoftware. Professionele VR-productie vereist lenzen met een hoge resolutie (≥4K), lage vervorming (<5% tonvormige vervorming), breed gezichtsveld (≥180°), snelle autofocus en aanpassingsvermogen aan dynamische scènes.

Bij de visualisatie van onroerend goed moeten VR-lenzen hifi 3D-modellering en gedetailleerde textuurreproductie mogelijk maken.Lenzen moeten een breed gezichtsveld (≥120°) en hoge resolutie (≥8K) ondersteunen om de indeling van de ruimte, de plaatsing van meubels en materiaalstructuren nauwkeurig vast te leggen. Hoewel 3D-reconstructie afhankelijk is van software (bijvoorbeeld Unity3D), moet de lens zelf snelle gegevensverzameling mogelijk maken. Hoge kleurgetrouwheid en lage vervorming zijn essentieel om ervoor te zorgen dat virtuele omgevingen overeenkomen met de werkelijkheid, waardoor het vertrouwen van de klant wordt vergroot. Het lichtgewicht ontwerp is ook van cruciaal belang voor bewegingsvrijheid tijdens opnamen binnenshuis.

Voor de promotie van toerisme zijn draagbaarheid en aanpassingsvermogen aan het milieu van het grootste belang.Op toerisme gerichte VR-opname vereist lenzen met een breed gezichtsveld (≥180°), een hoog dynamisch bereik (HDR) en robuustheid tegen interferentie (bijvoorbeeld mensenmassa's of weersveranderingen). VR-headsets voor consumenten, zoals Meta Quest Pro, met Pancake-optiek vanwege hun slanke profiel, hebben de voorkeur voor toeristische VR-films. Deze toepassingen vereisen consistente prestaties onder variërende verlichting en ondersteuning voor snelle scène-overgangen en real-time weergave van interacties met meerdere gebruikers.

De medische opleiding stelt de strengste eisen:hoge resolutie (≥10K), ultralage vervorming (<2%) en nauwkeurige FOV-controle. VR heeft al een aanzienlijke impact laten zien in het medisch onderwijs. Het team van professor Li Chunhai in het Sun Yat-sen Memorial Hospital heeft bijvoorbeeld een ‘VR-gebaseerd medisch onderwijssysteem’ ontwikkeld dat meeslepende 3D-anatomische modellen construeert voor intuïtief leren. Medische VR-toepassingen vereisen een vergroting van 1:1 en een exacte kleurreproductie om diagnostische nauwkeurigheid en educatieve effectiviteit te garanderen.

III. Belangrijke prestatiestatistieken voor VR-lensevaluatie

De prestaties van VR-lenzen worden geëvalueerd op basis van gezichtsveld, resolutie, vervormingsbeheersing, optische efficiëntie en oogbox.

FOV is een kritische maatstaf voor onderdompeling.Professionele VR-opnamelenzen (bijvoorbeeld de dubbele fisheye van Canon) vereisen doorgaans een gezichtsveld van ≥180°, terwijl VR-headsets voor consumenten doorgaans 90–120° bieden (bijvoorbeeld Meta Quest Pro). Het menselijk oog heeft een gemiddeld horizontaal gezichtsveld van ~122°, met een verticale dekking van ~42° naar boven en ~52° naar beneden. Ideale VR-lenzen moeten dit natuurlijke bereik dus benaderen. Hoewel een groter gezichtsveld de immersie verbetert, verergert dit de verslechtering van het beeld aan de randen en de complexiteit van het optische ontwerp.

Resolutie moet worden beschouwd in synergie met het weergavepaneel.Professionele VR-opnamelenzen (bijvoorbeeld de dubbele fisheye van Canon) ondersteunen een resolutie van 8K/4K, terwijl consumentenheadsets steeds vaker gebruik maken van 4K+ Micro-OLED-panelen. Resolutie heeft rechtstreeks invloed op de helderheid en details, maar brengt compromissen met het gezichtsveld met zich mee: voor een vast gezichtsveld levert een hogere ruimtelijke resolutie een betere hoekresolutie op. De hoekresolutie moet overeenkomen met de specificaties voor Near-Eye Display (NED) (bijvoorbeeld in DPX/°) om visuele consistentie te garanderen.

Vervormingsbeheersing blijft een grote ontwerpuitdaging.VR-lenzen vertonen vaak tonvormige vervorming als gevolg van inconsistente vergroting tussen midden- en randgebieden. Dit wordt verzacht door optisch ontwerp (bijvoorbeeld asferische elementen) en softwarecorrectie (bijvoorbeeld ERP-conversie in EOS VR Utility). De Modulation Transfer Function (MTF) is een belangrijke optische prestatie-indicator; waarden dichter bij 1 duiden op superieur contrast en resolutie.Plattere MTF-curven impliceren kleinere prestatieverschillen tussen hart en rand; Een nauwere uitlijning tussen sagittale en meridionale lijnen duidt op een betere weergave buiten de as.

Optische efficiëntie en helderheidsuniformiteit hebben een directe invloed op het energieverbruik en de gebruikerservaring.Pannenkoekoptieken hebben een laag rendement (10%) als gevolg van herhaalde polarisatie en gedeeltelijke reflectieverliezen (50% per bounce), waardoor helderdere beeldschermen en geco-optimaliseerde optische beeldschermsystemen nodig zijn. Freeform- en dual fisheye-ontwerpen kunnen daarentegen een efficiëntie van 30-50% bereiken dankzij geoptimaliseerde lichtpaden.

Eyebox (het gebied waar gebruikers een volledig beeld zien terwijl ze hun ogen bewegen) is cruciaal voor comfort.Geavanceerde apparaten (bijvoorbeeld Apple Vision Pro) bieden grotere oogdozen (8-15 mm diameter, 15-25 mm oogafstand) met dioptrie-aanpassing, waardoor brilvrij gebruik voor bijziende gebruikers mogelijk is. Consumentenapparaten, beperkt door kosten en technologie, bieden doorgaans kleinere oogdozen.

IV. Opkomende trends en innovatierichtingen

VR-lenstechnologie evolueert naar meer intelligentie, efficiëntie en betaalbaarheid, aangedreven door drie belangrijke innovaties: sensorfusie, computationele fotografie en speciale verwerkingschips.

Sensorfusie verbetert de omgevingsperceptie.Front-end fusie met LiDAR-camera (bijv. Huawei Limera) maakt obstakeldetectie in de cabine en nauwkeurige ruimtelijke kartering mogelijk. In VR levert LiDAR een positioneringsnauwkeurigheid van minder dan een centimeter, terwijl camera's kleur en textuur vastleggen, waardoor de kwaliteit van de 3D-reconstructie wordt verbeterd. De LiDAR focus ranger van DJI kan bijvoorbeeld worden geïntegreerd met camera's, waardoor de montageafstand (0-300 mm) en de flensbrandpuntsafstand kunnen worden aangepast aan de brandpuntsafstand van de lens.

Computationele fotografie wint terrein in VR, vooral door multi-frame synthese en AI-ruisonderdrukking.Neural Radiance Fields (NeRF) genereren dynamische scènes uit beelden met meerdere weergaven, waardoor de afhankelijkheid van opstellingen met meerdere lenzen wordt verminderd. In 2025 maken dynamische reconstructiemethoden (bijvoorbeeld D-NeRF, NSFF) gebruik van temporele variabelen en scènestroom om bewegende objecten te verwerken, maar vereisen zeer nauwkeurige cameraposities, wat een grotere lensstabiliteit vereist. Technieken zoals Nerfies optimaliseren dynamische vervormingsvelden, waardoor neurale netwerken kunnen leren van aangrenzende frames en de afhankelijkheid van meerdere weergaven kunnen verminderen.

Speciale verwerkingschips versnellen de verwerking van optische gegevens.VeriSilicon's NPU IP is geïntegreerd in aangepaste chips voor toonaangevende wereldwijde VR/AR-klanten, dat gespecialiseerde rekenkracht levert voor 3D-reconstructie. In 2025 ontwikkelen bedrijven als Skyworth Digital op Chiplet gebaseerde platforms voor slimme mobiliteit, waarbij ze optische VR-modules co-optimaliseren met NPU's. Dergelijke chips verbeteren de verwerkingssnelheid, verminderen de latentie en verbeteren de gebruikerservaring.

V. Richtlijnen voor lensselectie en toekomstperspectieven

De lenskeuze moet aansluiten bij de specifieke toepassingsbehoeften:

· Alles-in-één voor consumenten (kosteneffectief): Fresnel-lenzen bieden goedkope en volwassen toeleveringsketens (bijv. Meta Quest 2/3).

· Premium Consumenten / Licht Kantoor (bijv. Vision Pro): Pannenkoekoptiek + Micro-OLED maken slanke vormfactoren, hoge PPI en comfortabele oogdozen mogelijk.

· Enterprise-training/simulatie: Pancake-optiek met vrije vorm of breed gezichtsveld geeft prioriteit aan beeldkwaliteit en immersie (bijvoorbeeld medische training).

· Filmproductie: Canon EOS VR-systeem stroomlijnt 3D VR-workflows; de dubbele RF5.2mm fisheye-lens blinkt uit met een gezichtsveld van 180° en een diafragma van F2.8.

· Volgende generatie VR (5-jarige horizon): Varifocale pannenkoek + eye-tracking pakken vergentie-accommodatieconflicten (VAC) aan. Metasurfaces en holografische optische elementen (HOE's) kunnen ultradunne, aberratievrije systemen met een breed gezichtsveld mogelijk maken.

De toekomstige ontwikkeling van VR-lenzen zal zich op drie richtingen concentreren:

1. Hybride optische ontwerpen (bijvoorbeeld “Pancake + freeform”, “multi-layer Pancake”) om het gezichtsveld uit te breiden en de randkwaliteit te verbeteren;

2. Eye-tracking-gestuurde dynamische optica het combineren van foveated rendering met gelokaliseerde optische optimalisatie;

3. AI-ondersteund optisch ontwerp het gebruik van neurale lensmodellen voor automatische vervormingscorrectie, waardoor de afhankelijkheid van traditionele kalibratie wordt verminderd.

Naarmate de technologie vordert, zullen VR-lenzen de huidige knelpunten overwinnen: een breed gezichtsveld in evenwicht brengen met een hoge resolutie, dynamische scènes verwerken en de kosten beheersen.Binnen twee tot drie jaar zullen consumentenapparaten basismogelijkheden voor 3D-reconstructie krijgen, terwijl professionele systemen een hogere precisie, een breder gezichtsveld en een superieure beeldkwaliteit zullen leveren.

VI. Conclusie en aanbevelingen

De VR-lenstechnologie evolueert snel, waarbij elke optische oplossing verschillende compromissen biedt. Bij de selectie moet rekening worden gehouden met de applicatiecontext, prestatiebehoeften en kosten.

· Voor filmproductiezet Canon’s EOS VR-systeem een ​​nieuwe standaard.Makers moeten prioriteit geven aan het co-ontwerp van de lens en de sensor en aan de optimalisatie van de nabewerkingssoftware.

· Voor onroerend goed en toerismePannenkoekgebaseerde systemen bieden draagbaarheid, maargebruikers moeten apparaten selecteren met beeldschermen met hoge helderheid en geoptimaliseerde optische efficiëntie.

· Voor medische opleidingInvesteer in professionele lenzen met vrije vorm of hoge resolutiezorgen voor klinische nauwkeurigheid en pedagogische effectiviteit.

· Voor het toekomstige concurrentievermogenmoeten bedrijven trends op het gebied van sensorfusie, computationele fotografie en speciale chips in de gaten houdenstrategisch investeren in R&D en supply chain-gereedheid.

Samenvattend: VR-optica zijn aan het overgaan van klassieke fysieke componenten naarintelligente optische systemen die diep geïntegreerd zijn met sensoren, algoritmen en chips. Deze transformatie zal de creatie van VR-content en de gebruikerservaring radicaal veranderen, waardoor de adoptie in alle sectoren wordt versneld.
