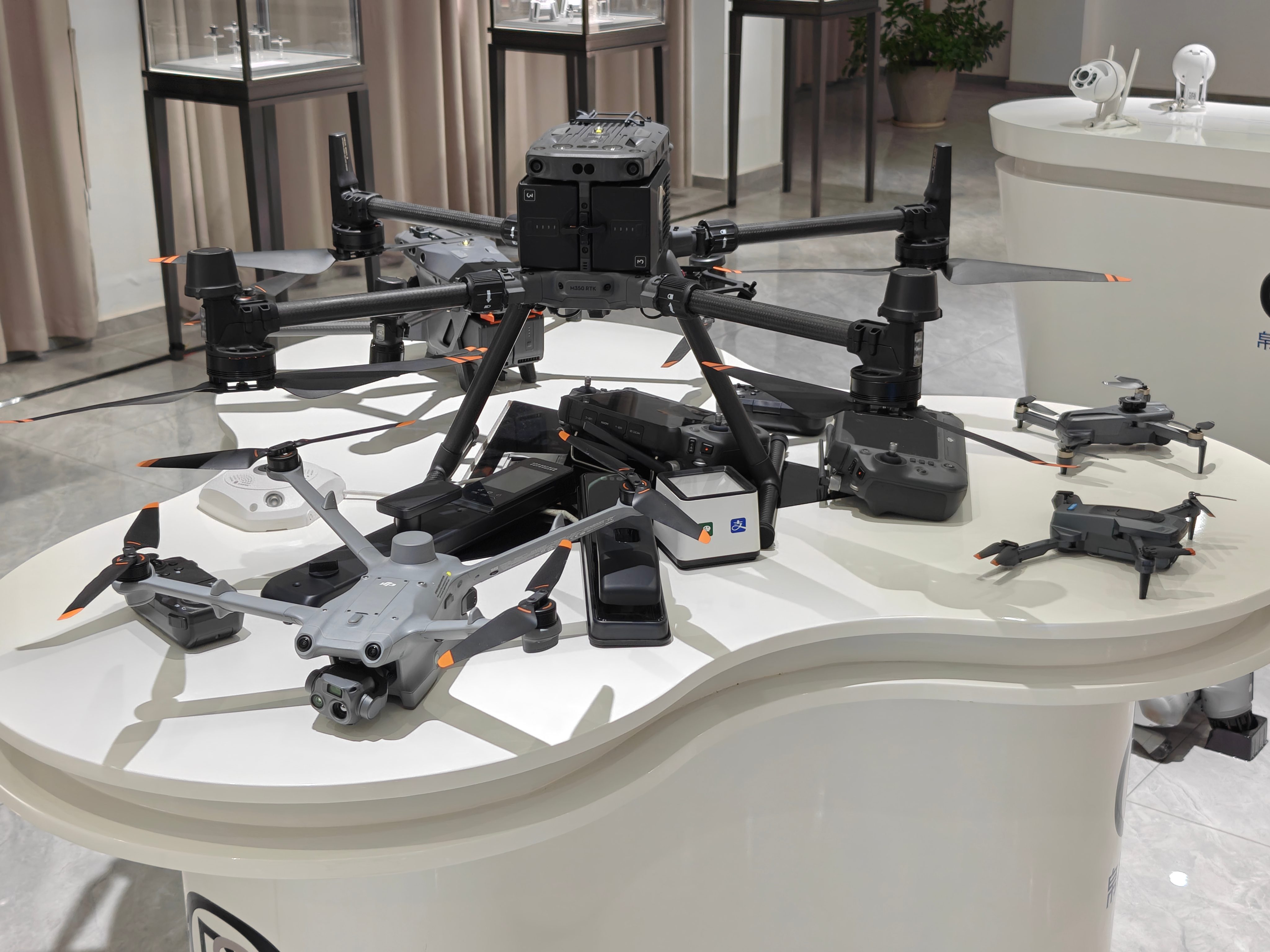

Prosumer- en filmische drones: de visuele kracht van multifocale systemen

Lange tijd bleef drone-cinematografie beperkt tot het ‘groothoek prime’-verhaal. Vroege drones hadden meestal een enkele lens (equivalent van ongeveer 24 mm), waardoor luchtfoto's, hoewel geweldig voor weidse landschappen, repetitief aanvoelden. Naarmate de creatieve eisen escaleerden, begonnen drones systemen met meerdere lenzen te integreren om de ‘drie-eenheid’ van brandpuntsafstanden in de lucht van de professionele fotograaf te reconstrueren.

Fysieke beperkingen en ruimtelijk evenwicht in systemen met meerdere lenzen

Moderne vlaggenschip-drones voor beeldvorming zijn nu uitgerust met systemen met drie lenzen (Wide, Medium Tele en Tele) om "ruimtecompressie" te bieden bij luchtopnamen.1Het ontwerpen van drie onafhankelijke beeldmodules binnen een beperkt cardanisch volume is een enorme technische uitdaging waarbij gewichtsverdeling en dynamische zwaartepuntcompensatie betrokken zijn.

De 24 mm-hoofdcamera maakt doorgaans gebruik van een grote sensor (zoals 4/3 CMOS) om beeldkwaliteit en dynamisch bereik van topniveau te bieden.2De toevoeging van de Medium Tele-lenzen (70 mm-equivalent) en Tele-lenzen (166 mm-equivalent) biedt ongekende perspectiefflexibiliteit.1De 70 mm-lens, uitgerust met een 1/1,3-inch sensor, blinkt uit in het uitlichten van onderwerpen terwijl het gevoel van de omgeving behouden blijft, perfect voor architectonische constructies of omgevingsportretten.1

Lenssysteem	Gelijk. Brandpuntsafstand	Sensorgrootte	Opening	Kernprestatiedoel
Hasselblad breed	24 mm	4/3 CMOS	f/2,8 - f/11	Extreme kwaliteit, natuurlijke kleur, variabel diafragma2
Middellange tele	70 mm	1/1,3 CMOS	f/2,8	3x optische zoom, 4K/60fps, hoge resolutie-modus1
Telefoto	166 mm	1/2 CMOS	f/3.4	7x optische zoom, 28x hybride zoom, veilig filmen op afstand1

De 166 mm telelens is revolutionair en vergroot het diafragma tot $ f/3,4 $ voor een beter oplossend vermogen vergeleken met eerdere generaties.1Bij luchtopnamen ligt de waarde van een telelens in 'vermijding': hiermee kunnen piloten intieme details van dieren in het wild of onderwerpen vastleggen zonder gevaarlijke beperkte zones te betreden of te betreden.1

Cinema-grade systemen en het optische DNA van de DL Mount

Voor producties op Hollywood-niveau zijn drones met vaste lenzen onvoldoende. Professionele systemen zoals de Inspire 3 introduceren full-frame luchtcamera's met ecosystemen met verwisselbare lenzen.4Hier verschuift de focus naar ‘optische stabiliteit’ en ‘workflowcompatibiliteit’.

De DL-montage is een gepatenteerd systeem dat is ontworpen met een ultrakorte flensafstand. De bijpassende prime-lenzen (18 mm, 24 mm, 35 mm, 50 mm) maken gebruik van asferische (ASPH) ontwerpen om marginaal astigmatisme en chromatische aberratie bij grote openingen te onderdrukken.4Consistentie is van cruciaal belang in de bioscoop: wanneer een drone van een breed shot naar een close-up snijdt, zouden aanzienlijke verschillen in kleurweergave of aberratie de postproductiekosten drastisch verhogen. Deze lenzen zijn afgestemd op het DJI Cinema Color System (DCCS) om natuurlijke huidtinten en delicate schaduwdetails te garanderen.4

Bovendien richten deze systemen zich op 'focus-ademhaling': de ongemakkelijke verschuiving in de compositie terwijl de lens scherpstelt. Dankzij geoptimaliseerde optische structuren behouden deze bioscooplenzen een stabiel gezichtsveld tijdens het scherpstellen, en voldoen ze aan de strenge normen van filmtaal.4

FPV-drones: snelheid, realtime respons en het voortbestaan ​​van "Fisheye"

Als filmische drones in de lucht ‘schilderen’, ‘vechten’ FPV-drones. Bij extreme manoeuvres waarbij snelheden boven de 150 km/u kunnen komen, is de missie van de lens geen mooie beelden, maar een extreem gevoel van ruimtelijke positionering.

De wisselwerking tussen FOV en vervorming

FPV-piloten hebben een ultrabreed gezichtsveld (FOV) nodig om obstakels waar te nemen. In smalle bossen of verlaten gebouwen zijn perifere visuele signalen belangrijker dan centrumscherpte. Bijgevolg gebruiken FPV-lenzen extreem korte brandpuntsafstanden, doorgaans tussen 1,7 mm en 2,8 mm.6

Een lens van 1,7 mm biedt een gezichtsveld van bijna 170 graden, bedekt de randen van het menselijke zicht maar introduceert zware "fisheye"-tonvormige vervorming.6Hoewel deze vervorming voor fotografie esthetisch wordt "verpest", dient het als een fysieke referentie voor piloten om de pitchhoek van de drone te beoordelen.

Brandpuntsafstand	Gezichtsveld (FOV)	Visuele kenmerken en toepassingen
1,7 mm	~170°	Extreem perifeer zicht, ideaal voor het vermijden van obstakels binnenshuis6
2,1 mm	~158°	Reguliere keuze voor racen; brengt gezichtsveld en ruimtelijk inzicht in evenwicht6
2,5 mm	~147°	Een compromis voor freestyle vliegen6
2,8 mm	~130°	Beschouwd als het meest "natuurlijke" perspectief; standaard voor digitale FPV6

Met de opkomst van digitale systemen (zoals DJI O3/O4) dringen FPV-lenzen aan op hogere resoluties (4K/120fps) en een beter dynamisch bereik, waardoor ‘one-take’ filmische FPV-opnamen mogelijk worden.7

De millisecondenrace: glas-tot-glas latentie

In FPV is een maatstaf die door traditionele fotografen wordt genegeerd de ‘Glass-to-Glass Latency’. Dit is de tijd tussen het licht dat op de sensor valt en het beeld dat op de bril van de piloot verschijnt.

Bij een snelheid van 160 km/uur betekent een vertraging van 100 ms dat de drone ongeveer 4,5 meter aflegt voordat de piloot ziet wat er is gebeurd.8Speciale FPV-camera's maken gebruik van vereenvoudigde sensorlezing en -verwerking om snelheid boven scherpte te stellen.

1. Analoge systemen:Gebruik CCD-sensoren met directe video-uitvoer en bereik latenties van minder dan 20 ms ten koste van korrelige beelden met een lage resolutie.8

2. Digitale HD-systemen:Gebruik compressie-algoritmen. Moderne systemen gebruiken hoge framesnelheden (90 fps of 120 fps) om de scantijd te verkorten. Bij 90 fps duurt een enkele framescan ~11 ms, waardoor de totale systeemlatentie onder de 30 ms blijft.7

Bovendien is Wide Dynamic Range (WDR) van cruciaal belang. Wanneer een drone vanuit een donker interieur in fel zonlicht terechtkomt, moet de lens de belichting aanpassen of hoogdynamische sensoren in milliseconden gebruiken om "blindheid" van de piloot te voorkomen.9

Fotogrammetrie en GIS: de wetenschappelijke schoonheid van geometrische precisie

In de wereld van mapping wordt een drone een precisiemeetinstrument. Het doel is niet langer ‘er goed uitzien’, maar ‘nauwkeurig’ zijn. Elke pixel is gekoppeld aan GPS/RTK-coördinaten en optische geometrie.

Global Shutter: het ‘Jello-effect’ elimineren

De meeste digitale camera's gebruiken een "Rolling Shutter", waarbij pixels rij voor rij worden gelezen. Op een bewegende drone veroorzaakt dit het "Jello-effect": geometrische vervorming van het beeld.11

Bij landmeetkunde kan een geometrische vervorming van 1% leiden tot enorme verplaatsingsfouten in een 3D-model. Professionele kaartlenzen (zoals de Zenmuse P1) gebruiken dus een mechanische Global Shutter.13Via een centrale bladsluiter worden alle 45 miljoen pixels gelijktijdig belicht. Hoewel duur en complex, garandeert het nauwkeurigheid op centimeterniveau zonder controlepunten op de grond.13

Grondmonsterafstand (GSD) en kalibratie

De prestaties van een mapping-drone worden bepaald door GSD: de werkelijke afstand op de grond, weergegeven door één pixel. Dit wordt bepaald door de hoogte (H), pixelgrootte (a) en brandpuntsafstand (f):

$$GSD = \frac{H \times a}{f}$$

Voor een sensor met 4,4 $\mu m$ pixels levert een 24 mm-lens op 200 m een ​​GSD van ~3,6 cm, terwijl een 50 mm-lens een nauwkeurigheid van ~1,6 cm biedt.14

Brandpuntsafstand	gezichtsveld	GSD-formule	Kerntoepassing
24 mm	84°	$GSD = H / 55$	Grootschalige orthomosaïsche kartering5
35 mm	63,5°	$GSD = H / 80$	3D-modellering en schuine fotografie5
50 mm	46,8°	$GSD = H / 120$	Fijne reconstructie van erfgoedgebouwen5

Elke kaartlens wordt strikt gekalibreerd voordat hij de fabriek verlaat. Vervormingscoëfficiënten (radiaal en tangentieel) worden opgeslagen in de "Dewarpdata"-metagegevens van elke foto, waardoor software optische fouten automatisch kan compenseren.13

Industriële inspectie en SAR: multimodale perceptie

Bij brandbestrijding, powerline-inspectie of zoek- en reddingsacties (SAR) hebben lenzen 'bovenmenselijke' zintuigen nodig. Zichtbaar licht is slechts een deel van het verhaal; Thermisch (Langegolf Infrarood) en Laser Ranging zijn de beslissers.

De sprong in thermische beeldvorming

Thermische camera's detecteren warmtestraling. Vroege industriële drones waren beperkt tot een resolutie van 640 x 512. De nieuwste vlaggenschippayloads (zoals de Zenmuse H30T) hebben dit naar 1280 × 1024 gebracht.17

Deze viervoudige toename van de pixeldichtheid is een gamechanger. Redders kunnen nu op 250 meter afstand onderscheid maken tussen een mens en een dier.19Moderne infraroodcamera's beschikken ook over optische zoom (tot 32x), waardoor inspecteurs veilig buiten elektromagnetische interferentiezones kunnen blijven terwijl ze hoogspanningsmasten controleren.19

Optische hulpmiddelen in extreme omgevingen: nachtzicht en ontgroening

Industriële lenzen moeten werken in ‘helse’ omstandigheden. Voor nachtelijke operaties kunnen "Starlight"-sensoren met ISO-instellingen tot 819.200 en geavanceerde ruisonderdrukking een pikdonkere scène omzetten in een helder, gekleurd beeld.18

Voor smog- of mistige omgevingen integreren optische systemen nu 'Electronic Dehazing'-algoritmen.22Dit is niet alleen een contrastverbetering; het maakt gebruik van fysieke modellen van atmosferische verstrooiing om de helderheid op pixelniveau in realtime te herstellen.

Sensormodule	Prestatievergelijking (H20 versus H30)	Praktische verbetering
Zoomcamera	23x optisch / 200x hybride $\rightarrow$ 34x optisch / 400x hybride	Identificeer platen/defecten van verder weg17
Brede camera	12 MP (1/2,3") $\pijl naar rechts$ 48 MP (1/1,3")	Breder zoekgebied met hoger dynamisch bereik17
Thermisch	640 × 512 $\rightarrow$ 1280 × 1024	4x zoekefficiëntie, nauwkeurige tochtidentificatie17
Laserbereik	1200m $\pijl naar rechts$ 3000m	Doelpositionering en begeleiding op lange afstand17

Landbouwdrones: het vastleggen van de onzichtbare signalen van het leven

Landbouwdrones zijn meesters in de ‘multispectrale’ technologie. Hun lenzen vangen specifieke smalle banden op, zoals groen, rood, rode rand en nabij-infrarood (NIR).25

Het geheim van de "rode rand"

In de landbouw gaat het beoordelen van de gezondheid van gewassen niet alleen over hoe groen ze eruitzien. Wanneer planten worden gestrest door ongedierte of droogte, verandert hun chlorofylstructuur op microscopisch niveau voordat deze voor het oog zichtbaar wordt.

De "Red Edge" -band is extreem gevoelig voor deze veranderingen. Door de Red Edge NDVI (Normalized Difference Vegetation Index) te berekenen, kunnen boeren weken voordat een ramp toeslaat gewasstress opmerken.25Multispectrale lenzen helpen ook het zoutgehalte van de bodem in kaart te brengen door gebruik te maken van spectrale inversie-algoritmen om nauwkeurige landbehandeling te begeleiden.26

Conclusie: meer dan alleen glas

De evolutie van drone-optica is een zoektocht naar ‘informatie-entropie’.

Bij consumententechnologie gaat het om het maximaliseren van de emotionele en kleurgetrouwheid van de wereld. Bij FPV gaat het om het minimaliseren van de tijdsvertraging voor de eenheid tussen mens en machine. Bij het in kaart brengen gaat het om het verpletteren van geometrische vervorming voor een echte digitale tweelingbroer van de aarde. In de industriële en agrarische sector gaat het erom de grenzen van het menselijk zicht te doorbreken om infraroodstraling, laserpuntwolken en multispectrale gegevens vast te leggen.

De toekomst van drone-optica ligt in de integratie van ‘Computational Photography’ en ‘AI Semantic Understanding’. Lenzen vangen niet langer alleen maar pixels op; ze zullen een "betekenis" weergeven: ze identificeren automatisch scheuren in een brug of filteren bewegende auto's uit een kaart. In dit natuurkundespel op grote hoogte verleggen we voortdurend de visuele grenzen van wat mogelijk is onder de hemelkoepel.
