Zijn plastic cameralenzen echt inferieur aan glas?

Als u iemand vraagt ​​welke cameralens beter is (plastic of glas), krijgt u waarschijnlijk een zeer zelfverzekerd antwoord.

Glas. Blijkbaar.

Het klinkt redelijk.

Glas voelt premium aan.

Glas voelt zwaar aan.

Glas voelt aan als iets dat thuishoort in een duur optisch systeem.

Plastic klinkt ondertussen als het materiaal dat wordt gebruikt voor een wegwerplunchdoos.

Maar optische engineering is zelden zo eenvoudig.

De waarheid is:

Kunststof lenzen zijn niet automatisch inferieur aan glazen lenzen.

Het zijn verschillende materialen met verschillende voordelen en beperkingen.

En afhankelijk van de camera kan plastic zelfs de slimmere technische keuze zijn.

Ten eerste betekent “plastic” niet gewoon plastic

Als mensen ‘plastic lens’ horen, denken ze vaak aan een goedkoop, transparant stuk plastic.

Optische kunststoffen vormen een andere categorie.

Materialen zoals polymeren van optische kwaliteit kunnen worden ontworpen om gecontroleerde brekings- en mechanische eigenschappen te bieden die geschikt zijn voor beeldvormingstoepassingen.

Ze kunnen ook worden vervaardigd met complexe optische geometrieën.

Dit is vooral belangrijk omdat veel moderne compactcameralenzen gebruik maken van sterk geoptimaliseerde gegoten optische elementen.

De echte vergelijking is dus niet:

Glas versus goedkoop plastic.

Het is:

Optisch glas versus optische polymeermaterialen.

Dat is een veel interessantere vraag.

Waarom glas zo'n sterke reputatie heeft

Glas wordt al eeuwenlang in optische systemen gebruikt, en daar is een goede reden voor.

Optisch glas biedt verschillende belangrijke voordelen.

Het kan uitstekende optische stabiliteit en een breed scala aan brekingseigenschappen bieden.

Glas is ook relatief stabiel bij hoge temperaturen vergeleken met veel polymeren.

Voor veeleisende beeldvormingstoepassingen waarbij de optische prestaties zeer voorspelbaar moeten blijven onder veranderende omgevingsomstandigheden, kan glas uiterst waardevol zijn.

Dit is een van de redenen waarom hoogwaardige fotografische, wetenschappelijke, industriële en bepaalde optische systemen voor auto's aanzienlijke hoeveelheden glas kunnen gebruiken.

Maar glas heeft zijn eigen nadelen.

Het is zwaarder.

Het kan duurder zijn om te verwerken.

Complexe vormen vereisen mogelijk meer betrokken productieprocessen.

En het produceren van ingewikkelde optische geometrieën in een hoog volume kan kostbaar worden.

Plastic heeft één heel groot voordeel: productievrijheid

Een van de grootste sterke punten van optische kunststoffen is niet alleen de lage prijs.

Het is productieflexibiliteit.

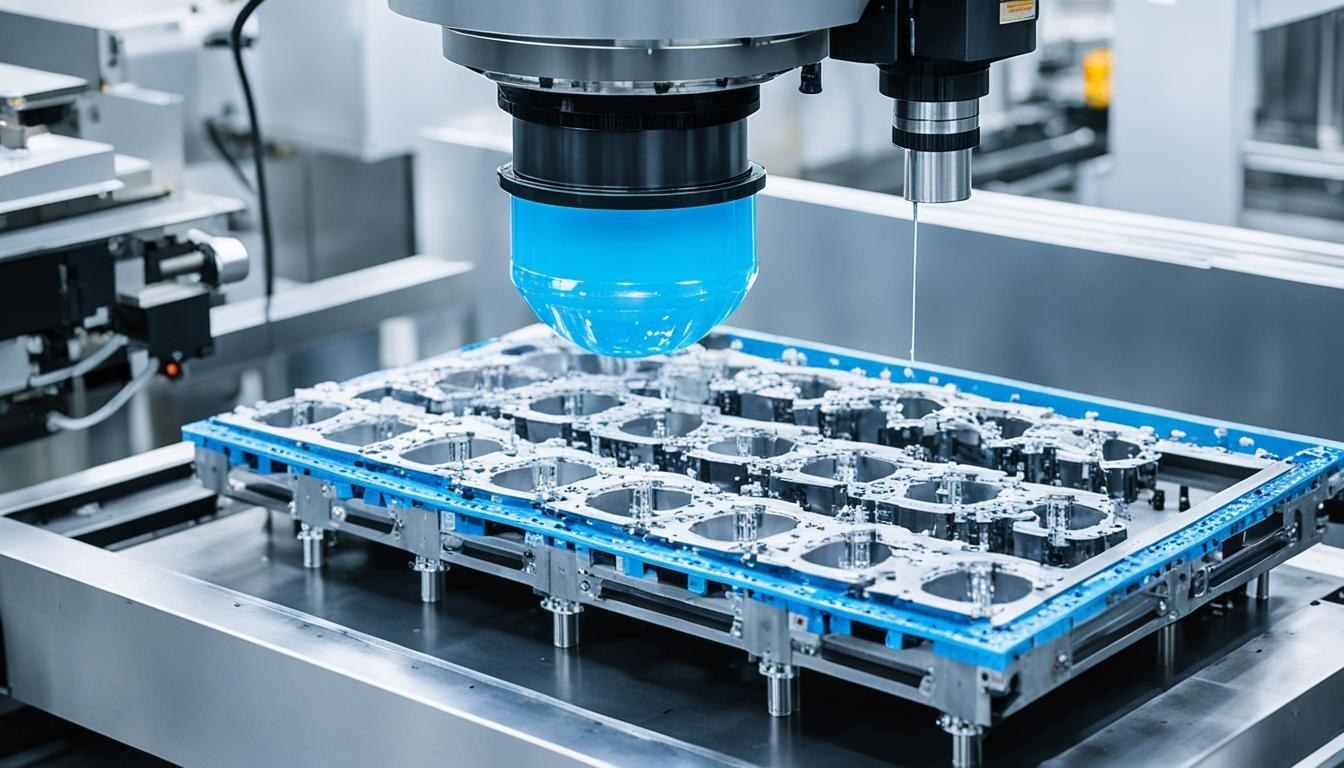

Optische kunststofelementen kunnen vaak worden geproduceerd door middel van precisiespuitgieten.

Dat betekent dat complexe optische geometrieën mogelijk in grote hoeveelheden kunnen worden vervaardigd zodra de gereedschappen eenmaal zijn geïnstalleerd.

Dit is vooral aantrekkelijk voor compacte consumenten- en embedded camera's.

Als een camera honderdduizenden of miljoenen lenzen nodig heeft, is de productie-efficiëntie enorm belangrijk.

Een klein verschil in eenheidskosten wordt een zeer groot getal als het met een miljoen wordt vermenigvuldigd.

Dit is waar plastic optica veel zin kan hebben.

Plastic kan camera's ook lichter maken

Gewicht is belangrijker dan mensen zich soms realiseren.

Voor een smartphone is elke gram van belang.

Voor een drone maakt het zelfs nog meer uit.

Voor een draagbaar apparaat of compacte robot is onnodig gewicht ook niet bepaald welkom.

Optische polymeren zijn over het algemeen veel lichter dan glas.

Dit creëert een duidelijk voordeel voor systemen waarbij:

klein + licht + hoog volume

is belangrijker dan absolute optische prestaties onder extreme omstandigheden.

Voor een dronecamera kan bijvoorbeeld de gewichtsbesparing op de optische module bijdragen aan het algehele systeemontwerp.

Dat betekent niet dat plastic altijd het juiste antwoord is.

Het betekent dat bij de materiaalkeuze rekening moet worden gehouden met het hele product.

Dus waar wint glas?

Glas wordt vooral aantrekkelijk als omgevings- en optische stabiliteit belangrijke aandachtspunten zijn.

Temperatuur is een goed voorbeeld.

Elk materiaal verandert dimensionaal met de temperatuur.

De hoeveelheid verandering is afhankelijk van het materiaal.

Omdat optische systemen zeer gevoelig zijn voor geometrie, kunnen temperatuurgerelateerde veranderingen de focus en optische prestaties beïnvloeden.

Dit is van belang voor camera's die buitenshuis, in voertuigen, industriële omgevingen of andere toepassingen met aanzienlijke temperatuurschommelingen worden gebruikt.

Glas kan op dit gebied voordelen bieden, afhankelijk van het specifieke materiaal en de optische vormgeving.

Glas kan ook bredere mogelijkheden bieden voor bepaalde veeleisende optische vereisten.

Dus als iemand tegen je zegt:

“Plastic is altijd beter omdat het goedkoper is.”

Dat is net zo misleidend als zeggen:

“Glas is altijd beter omdat het glas is.”

Plastic kan ook gevoeliger zijn voor veroudering

Milieuduurzaamheid is een andere overweging.

Sommige optische polymeren kunnen gevoeliger zijn dan glas voor:

Temperatuur

Vochtigheid

Blootstelling aan UV

Chemische omgevingen

Het daadwerkelijke gedrag is sterk afhankelijk van de materiaalformulering en toepassing.

Dit is de reden waarom een ​​optisch plastic dat perfect presteert in een consumentenapparaat niet noodzakelijkerwijs de beste keuze is voor een buitencamera die wordt blootgesteld aan jarenlang zonlicht en temperatuurwisselingen.

Bij de materiaalkeuze moet rekening worden gehouden met de beoogde levensduur.

Een lens die er op de eerste dag uitstekend uitziet, is niet per se een goede lens als de prestaties aanzienlijk veranderen na jaren van blootstelling aan de omgeving.

Het interessante deel: veel cameralenzen gebruiken beide

Dit is waar het simpele ‘plastic versus glas’-debat uiteen begint te vallen.

Veel optische systemen hoeven niet uitsluitend voor één materiaal te kiezen.

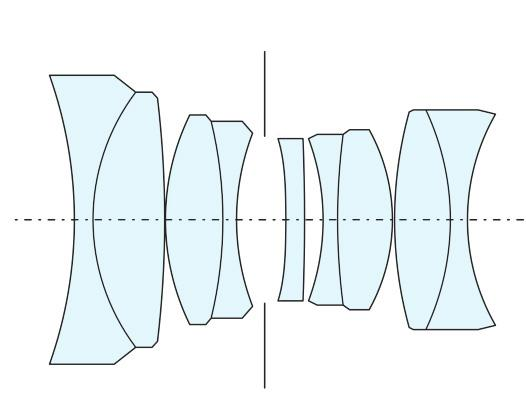

Een lens kan een combinatie van glas en optische plastic elementen gebruiken.

Waarom?

Omdat verschillende materialen verschillende optische problemen kunnen oplossen.

Een ontwerper kan het ene materiaal gebruiken voor een bepaalde brekingskarakteristiek en het andere voor een andere vereiste.

Dit kan een nuttig evenwicht opleveren tussen:

Optische prestaties

Grootte

Gewicht

Kosten

Vervaardigbaarheid

Milieustabiliteit

Met andere woorden: de slimste lens is mogelijk niet geheel van glas of geheel van kunststof.

Het kan precies gebruiken wat het optische ontwerp nodig heeft.

Hoe zit het met de resolutie?

Dit is een ander gebied waarop het gesprek vaak misleidend wordt.

Mensen veronderstellen soms:

Glas = hoge resolutie

Kunststof = lage resolutie

Niet noodzakelijkerwijs.

De resolutie is afhankelijk van het volledige optische ontwerp en de productiekwaliteit.

Factoren zoals:

Lensgeometrie

Oppervlaknauwkeurigheid

Materiaaleigenschappen

Montageprecisie

Optische uitlijning

MTF-prestaties

Sensorkarakteristieken

het maakt allemaal uit.

Een slecht ontworpen glazen lens kan slecht presteren.

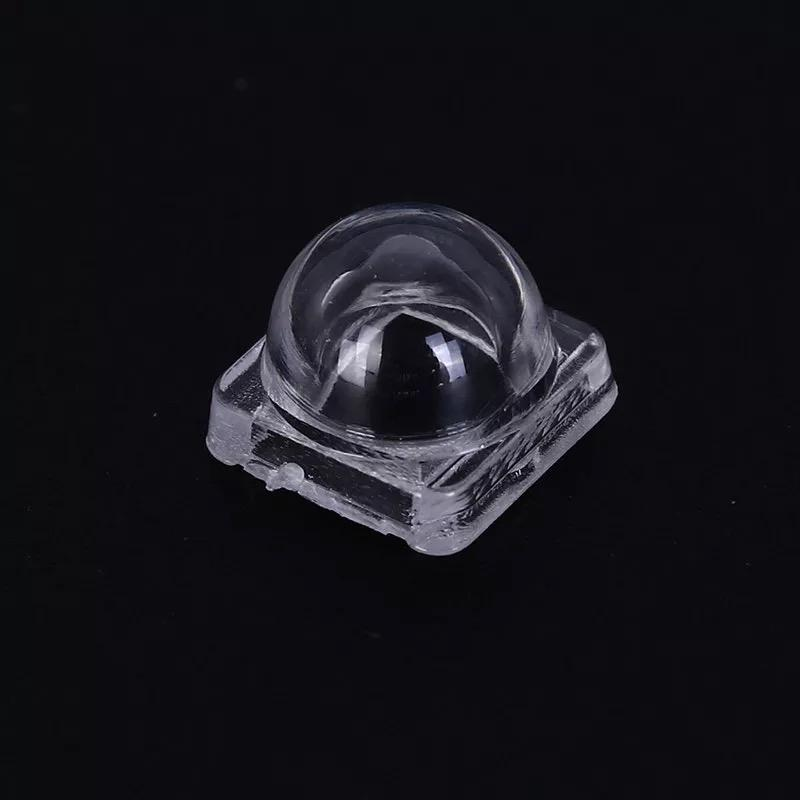

Een goed ontworpen gegoten optisch kunststofelement kan verrassend goed presteren.

Het materiaal is belangrijk.

Maar het is slechts een deel van de vergelijking.

Waarom optisch plastic belangrijk is voor in massa geproduceerde camera's

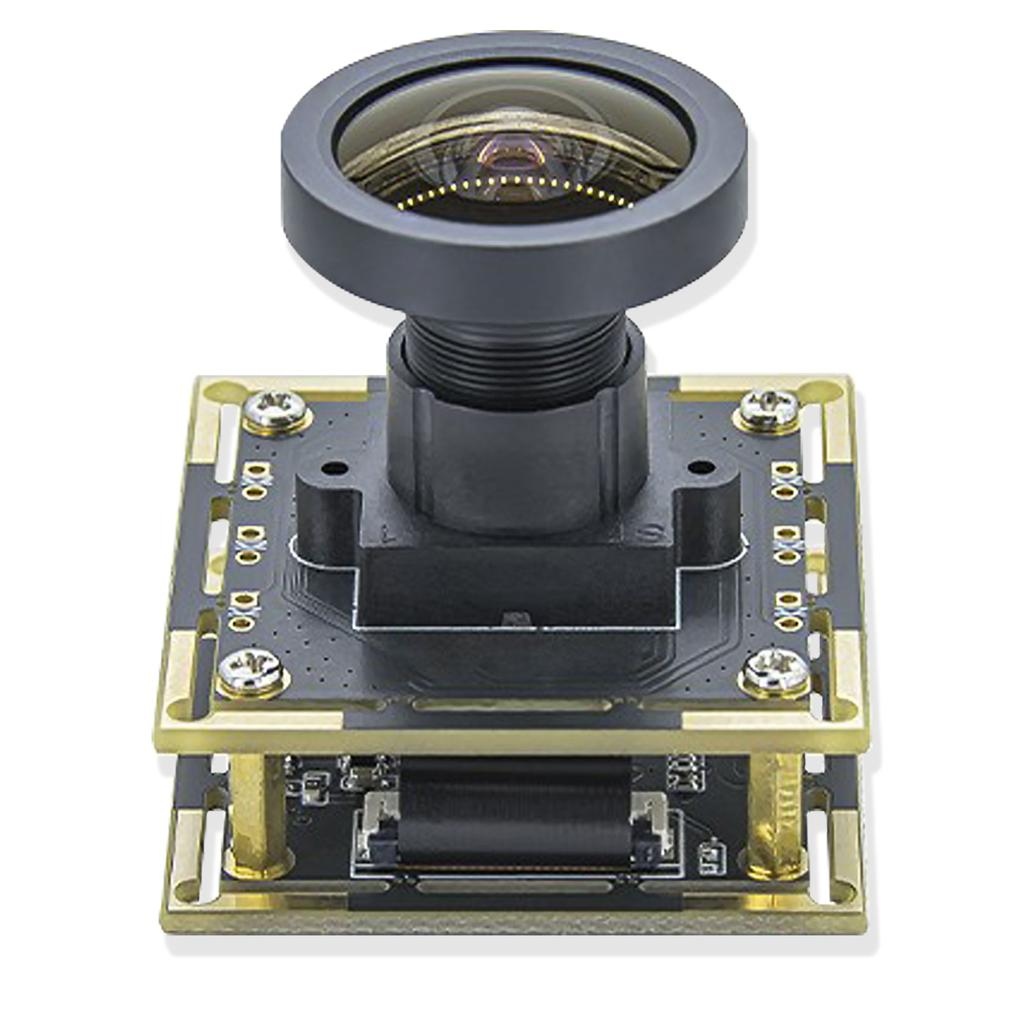

Denk aan een cameramodule die in zeer grote aantallen geproduceerd moet worden.

De fabrikant kan zich zorgen maken over:

Kosten + gewicht + cyclustijd + herhaalbaarheid + optische prestaties.

Dit is waar gegoten plastic optica extreem aantrekkelijk kan worden.

Zodra precisiegereedschappen zijn ontwikkeld, kan spuitgieten de productie van grote volumes met een consistente geometrie ondersteunen.

Dit is met name relevant voor toepassingen zoals:

Consumentencamera's

Beveiligingscamera's

Automobielmodules

Dronen

Robotica

Slimme apparaten

Compacte machine vision-systemen

Productietechnologie is daarom een ​​van de belangrijkste redenen waarom plastic optica zo gebruikelijk is geworden.

Hoe moeten ingenieurs eigenlijk kiezen?

In plaats van te vragen:

“Is glas beter dan plastic?”

Ik zou vragen:

“Welk materiaal is beter voor dit optische systeem?”

Voor een compacte, lichtgewicht camera met een groot volume kan optisch plastic een uitstekende keuze zijn.

Voor een veeleisend buitensysteem dat bij extreme temperaturen werkt, kan glas belangrijke voordelen bieden.

Voor sommige producten kan een hybride ontwerp het meest logisch zijn.

BijBoshi-opticamateriaalkeuze maakt eerder deel uit van het bredere optische ontwerpprobleem dan van een simpele beslissing ‘glas is premium, plastic is goedkoop’. De juiste oplossing hangt af van de sensorvereisten, optische prestaties, mechanische beperkingen, omgevingsomstandigheden, productievolume en beoogde kosten.

Dat is hoe optische engineering meestal werkt.

Er is zelden één materiaal dat elk argument wint.

De onderste regel

Zijn plastic cameralenzen echt inferieur aan glas?

Nee.

Glas is een uitzonderlijk optisch materiaal en blijft onmisbaar in veel veeleisende toepassingen.

Maar optisch plastic heeft zijn eigen sterke punten:

Lichtgewicht.

Zeer goed produceerbaar.

Geschikt voor complexe gegoten geometrieën.

Zeer geschikt voor productie in grote volumes.

Potentieel kosteneffectief.

De belangrijke vraag is niet welk materiaal premiumer klinkt.

Het gaat erom of het materiaal de vereiste optische prestaties, stabiliteit, maakbaarheid en levensduur voor de eigenlijke camera kan leveren.

Omdat een cameralens geen extra punten krijgt omdat hij van glas is gemaakt.

Het wordt beoordeeld op basis van het beeld dat het produceert – en of het dat beeld op betrouwbare wijze blijft produceren na het eerste prototype, de honderdste productiebatch en de miljoenste eenheid.
