Binnenin een fabriek voor optische lenzen: van ontwerp tot massaproductie

Als mensen naar een cameralens kijken, zien ze meestal een klein optisch onderdeel van glas en plastic.

Maar achter die kleine lens gaat een veel gecompliceerder proces schuil.

Een professionele optische lens is het resultaat van honderden technische beslissingen:

Hoe moet de optische structuur worden ontworpen?

Welke glasmaterialen moeten worden geselecteerd?

Hoe kan vervorming worden beheerst?

Hoe kan de lens de scherpte over het hele beeld behouden?

Hoe kunnen duizenden of zelfs miljoenen eenheden consistent presteren?

Een lens die goed werkt in een laboratorium is nog maar het begin.

De echte uitdaging is het omzetten van een optisch ontwerp in een betrouwbaar product dat op schaal kan worden vervaardigd.

Dit is wat er gebeurt in een moderne optische lenzenfabriek.

Stap 1: De toepassing begrijpen voordat u de lens ontwerpt

Een veel voorkomend misverstand is dat lensontwikkeling begint met het kiezen van een brandpuntsafstand.

In werkelijkheid beginnen ervaren optische ingenieurs met de toepassing.

Een bewakingscamera, drone-camera, medisch beeldapparaat, autocamera en industrieel visiesysteem hebben allemaal verschillende eisen.

Voordat ingenieurs een lens ontwerpen, moeten ze het volgende begrijpen:

Welke sensor wordt gebruikt?

Welk gezichtsveld is vereist?

In welke omgeving zal de camera werken?

Zijn prestaties bij weinig licht belangrijk?

Is vervorming acceptabel?

Hoeveel resolutie is er nodig?

Wat zijn de mechanische beperkingen?

Een 4mm-lens voor een beveiligingscamera en een 4mm-lens voor een drone zijn totaal verschillende optische uitdagingen.

De cijfers kunnen er hetzelfde uitzien.

De technische vereisten zijn dat niet.

Stap 2: Optisch ontwerp en simulatie

Zodra de vereisten duidelijk zijn, beginnen optische ingenieurs met het ontwerpen van het lenssysteem.

Modern optisch ontwerp omvat veel meer dan het plaatsen van meerdere glaselementen.

Ingenieurs moeten meerdere factoren tegelijkertijd optimaliseren:

Resolutie

Contrast

Vervorming

Chromatische aberratie

Lichttransmissie

Relatieve verlichting

Beeldcirkel

Haalbaarheid van de productie

Met computersimulatietools kunnen ingenieurs verschillende optische structuren evalueren voordat fysieke monsters worden geproduceerd.

Deze fase helpt bij het beantwoorden van belangrijke vragen:

Kan de lens de vereiste resolutie bereiken?

Blijven de hoeken scherp?

Kan de lens werken met de geselecteerde sensor?

Hoe zullen de prestaties veranderen onder verschillende omstandigheden?

Een goed optisch ontwerp is altijd een balans.

Een lens met een extreem groothoek, een zeer klein formaat, een groot diafragma en een hoge resolutie klinkt ideaal.

Maar de natuurkunde creëert altijd afwegingen.

Ervaren optische engineers weten hoe ze de juiste balans voor de toepassing kunnen vinden.

Stap 3: Prototypeontwikkeling en testen

Nadat het optische ontwerp is voltooid, worden prototypes geproduceerd.

In deze fase ontmoeten theorie en werkelijkheid elkaar.

Een gesimuleerde lens kan er perfect uitzien op een computerscherm.

De fysieke wereld introduceert nieuwe uitdagingen:

Fabriekstolerantie

Materiaalvariatie

Montagenauwkeurigheid

Mechanische structuur

Sensorcompatibiliteit

Prototypetesten omvatten meestal:

Optische prestatietesten

Ingenieurs evalueren:

Resolutie

MTF-prestaties

Vervorming

Helderheidsuniformiteit

Kleurprestaties

Mechanische testen

De lens moet ook aan fysieke eisen voldoen:

Mount-compatibiliteit

Maatbeperkingen

Montagenauwkeurigheid

Structurele betrouwbaarheid

Milieutesten

Afhankelijk van de toepassing moeten lenzen mogelijk bestand zijn tegen:

Temperatuurveranderingen

Trilling

Vochtigheid

Langdurige werking

Het doel van de ontwikkeling van prototypen is niet simpelweg het creëren van één goed exemplaar.

Het doel is om een ​​ontwerp te creëren dat uiteindelijk een stabiel productieproduct kan worden.

Stap 4: Precisie optische productie

Na goedkeuring gaat de lens in massaproductie.

Dit is waar een professionele optische fabrikant zijn echte capaciteiten laat zien.

Optische productie omvat meerdere processen:

Verwerking van optische componenten

Glaselementen hebben een nauwkeurige verwerking nodig om de vereiste optische prestaties te bereiken.

Kleine verschillen in:

Oppervlaknauwkeurigheid

Dikte

Kromming

kan de uiteindelijke beeldkwaliteit beïnvloeden.

Vormproductie en injectie

Voor veel compactcameralenzen worden op grote schaal optische componenten en structurele onderdelen van kunststof gebruikt.

Precisiematrijzen zijn essentieel omdat kleine maatverschillen invloed kunnen hebben op:

Focusnauwkeurigheid

Consistentie van de assemblage

Optische uitlijning

Lenscoating

Optische coatings verbeteren:

Lichttransmissie

Reflectiecontrole

Beeldcontrast

Een hoogwaardig coatingproces helpt ongewenste optische problemen zoals overstraling en nevenbeelden te verminderen.

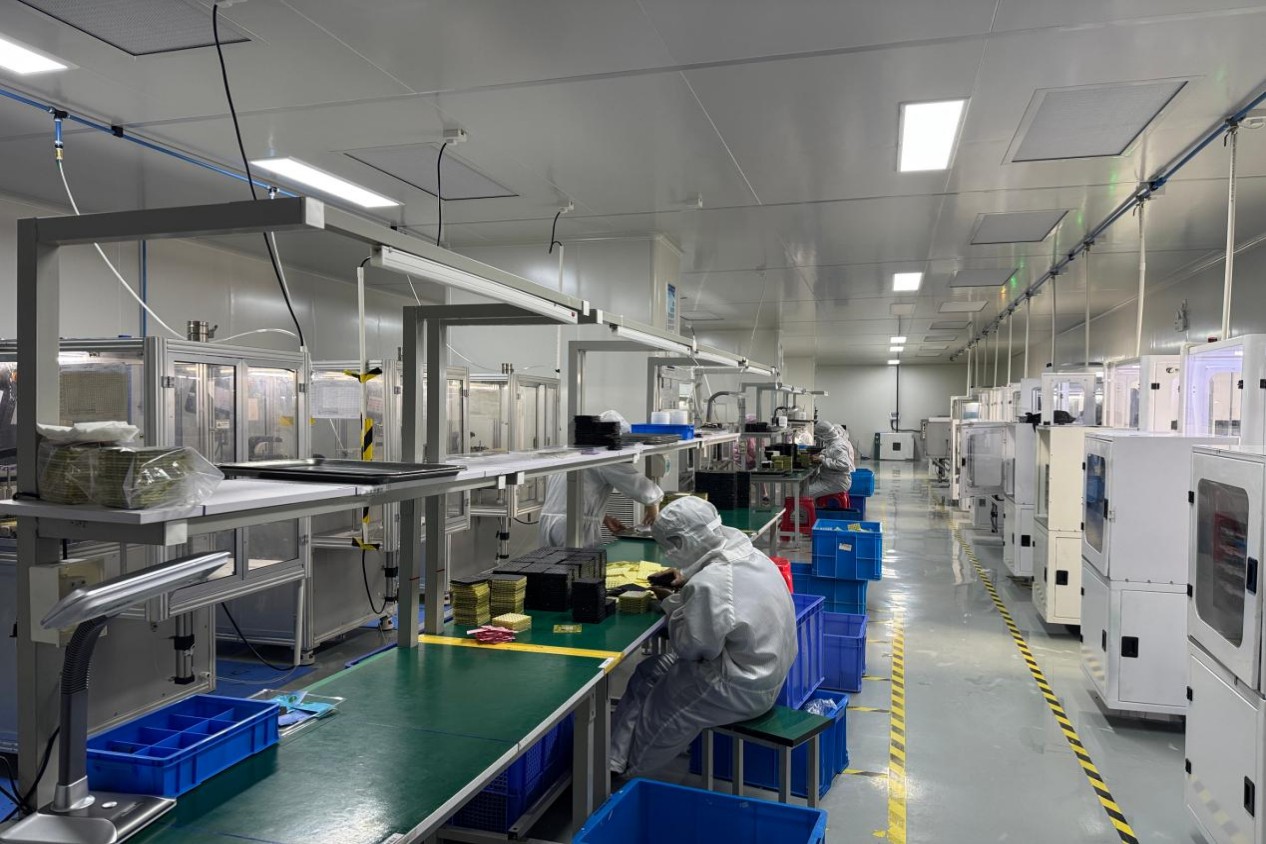

Stap 5: Lensmontage

De montage van de lens kan van buitenaf eenvoudig lijken.

Optische uitlijning is echter uiterst gevoelig.

Tijdens de montage moeten ingenieurs het volgende controleren:

Elementpositionering

Lensafstand

Optische asuitlijning

Focuspositie

Zelfs kleine montagefouten kunnen invloed hebben op:

Scherpte

Beeldconsistentie

MTF-prestaties

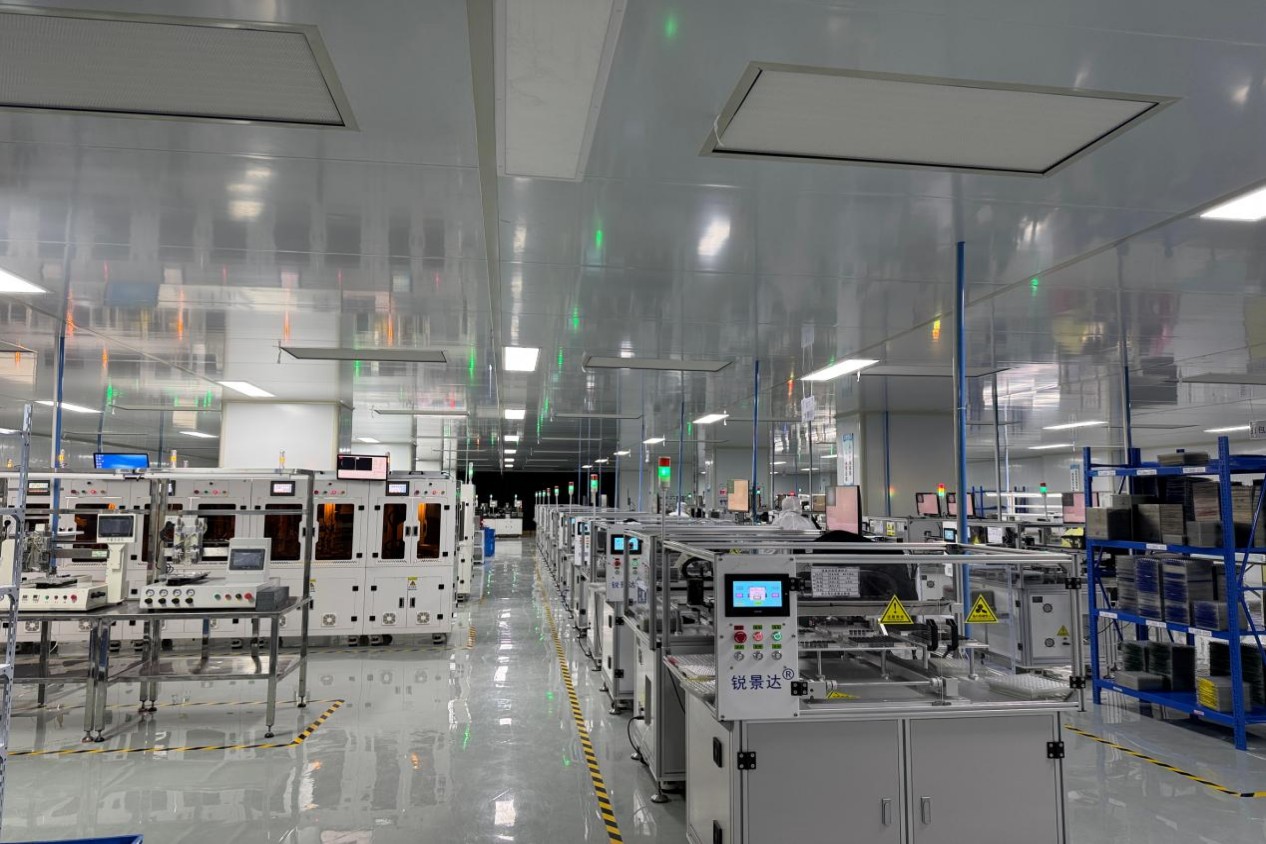

Dit is de reden waarom geautomatiseerde assemblage- en precisie-inspectieapparatuur steeds belangrijker zijn geworden in moderne optische fabrieken.

Stap 6: Kwaliteitscontrole en optische tests

Het produceren van één uitstekende lens is niet het moeilijkste deel.

Het produceren van duizenden identieke lenzen wel.

Massaproductie vereist strikte kwaliteitscontrole.

Professionele optische fabrikanten gebruiken testsystemen om consistentie tussen verschillende productiebatches te garanderen.

Veel voorkomende inspectiemethoden zijn onder meer:

MTF-testen

Optische meting

Excentriciteitstesten

Dimensionele inspectie

Milieutesten

Het doel is eenvoudig:

De 10.000ste lens zou moeten presteren als het eerste goedgekeurde exemplaar.

Stap 7: Van fabrieksproductie tot klanttoepassing

Een lens bestaat niet alleen.

Het wordt onderdeel van een compleet beeldvormingssysteem.

Een professionele lensfabrikant moet begrijpen hoe de lens presteert na integratie.

Bijvoorbeeld:

Een fabrikant van beveiligingscamera's geeft om:

Nachtbeeldvorming

AI-herkenning

Bewaking over een groot gebied

Een dronebedrijf geeft om:

Gewicht

Gezichtsveld

Prestaties bij weinig licht

Een robotfabrikant geeft om:

Nauwkeurigheid

Betrouwbaarheid

Realtime perceptie

De beste optische leveranciers produceren niet alleen lenzen.

Ze helpen klanten bij het oplossen van beeldproblemen.

Inside Boshi Optics: combinatie van optisch ontwerp en productiemogelijkheden

BijBoshi-opticazijn wij van mening dat succesvolle optische producten zowel technische kennis als productie-ervaring vereisen.

Ons optische productieproces omvat meerdere fasen, waaronder de verwerking van optische componenten, de productie van precisiematrijzen, spuitgieten, lensassemblage en kwaliteitsinspectie.

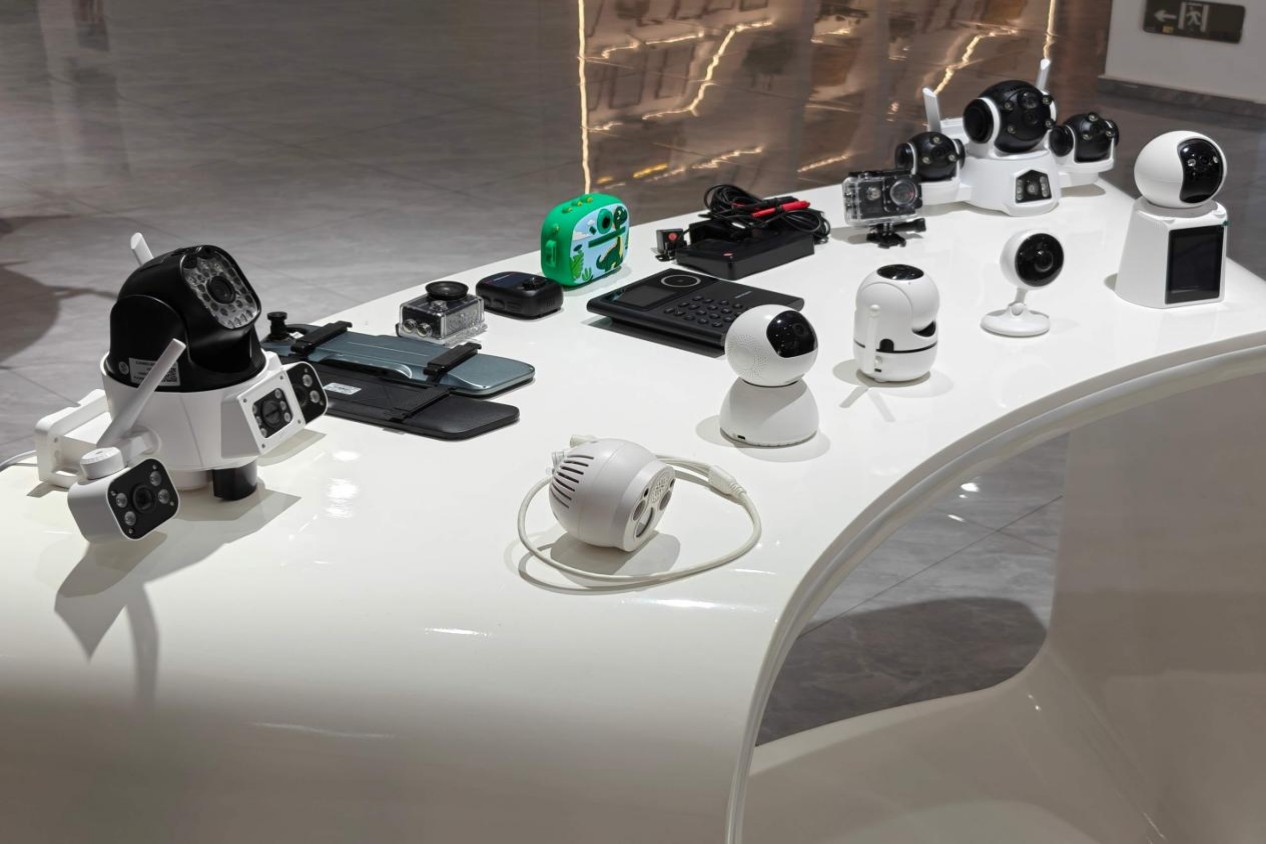

Met mogelijkheden op het gebied van optische ontwikkeling, productie, geautomatiseerde assemblage en optisch testen ondersteunt Boshi Optics klanten met toepassingen zoals beveiligingscamera's, AI-visiesystemen, drones, beeldvorming in de automobielsector, medische apparatuur en industriële camera's.

Omdat bij optische productie ontwerpvermogen en productievermogen niet van elkaar kunnen worden gescheiden.

Een perfect optisch ontwerp dat niet consistent kan worden geproduceerd, is geen succesvol product.

Laatste gedachte: de lens achter elke camera heeft een verhaal

Een cameralens ziet er misschien klein uit.

Maar het creëren van een betrouwbare lens vereist:

Optische techniek

Precisieproductie

Testervaring

Productiebeheer

Voortdurende verbetering

De reis van ontwerpconcept naar massaproductie is waar echte optische expertise wordt opgebouwd.

En dat is wat een lenzenleverancier onderscheidt van een echte optische productiepartner.
