Laten we eerst een veel voorkomende misvatting uit de weg ruimen

Veel kopers denken nog steeds dat het bij black light imaging vooral om de sensor gaat.

Dat is het niet. Of tenminste, niet meer.

Moderne CMOS-sensoren, vooral in de klassen 1/1,8", 1/2,7" en 1/2,8", zijn dramatisch verbeterd wat betreft kwantumefficiëntie en verlichtingsprestaties aan de achterkant. Eerlijk gezegd zijn de meeste fatsoenlijke bewakingssensoren tegenwoordig al in staat tot een respectabele respons bij weinig licht.

Het knelpunt is verschoven.

De echte beperking is nu de optische doorvoer.

Betekenis: hoe efficiënt de lens het beschikbare licht naar het sensorvlak overbrengt.

En dit is precies waarom F1.0 ertoe doet.

F1.0 is niet “iets beter” dan F1.6

Dit onderdeel wordt voortdurend onderschat.

Mensen zien:

• F1.6
• F1.4
• F1.2
• F1.0

…en neem aan dat het verschil incrementeel is.

Schrap dat eigenlijk – laten we eerst naar de natuurkundige kant kijken.

Het F-getal is omgekeerd evenredig met de diameter van de ingangspupil. De lichttransmissie schaalt ongeveer met de vierkante relatie.

Dus vergeleken met een F1.6-lens kan een F1.0 optisch systeem theoretisch ruim 2,5x meer licht naar de sensor sturen.

Dat is geen kleine verbetering.

Dat is het verschil tussen:

• bruikbare kleurenafbeelding
• en monochrome mislukking.

Of tussen:

• Belichtingsonscherpte van 1/15s
• en stabiele bewegingsregistratie.

Of tussen:

• AI identificeert correct een menselijk silhouet
• en vol vertrouwen een struik classificeren als een voertuig.

Ingenieurs die aan echte implementaties werken, weten dit al. Vooral in logistieke parken, stadsstraten of industriële zones met weinig verlichting, waar het toevoegen van aanvullend wit licht politiek of operationeel problematisch wordt.

Waarom “Full-Color at Night” eigenlijk een optisch probleem is

Marketingteams zijn dol op de uitdrukking ‘nachtzicht in kleur’.

Wat ze meestal niet uitleggen, is hoe brutaal moeilijk het optisch is.

Om de kleurinformatie in bijna donkere omgevingen te behouden, moet het systeem tegelijkertijd voldoende signaal-ruisverhouding over de RGB-kanalen behouden.

Dat betekent dat de lens:

• maximale opname van fotonen
• overstraling minimaliseren
• onderdruk ghosting
• behoud van een hoge MTF onder omstandigheden met weinig contrast
• chromatische aberratie onder controle houden
• randverlichting behouden
• behoud de consistentie van de IR-cofocus

En helaas maakt het ontwerp met een groot diafragma dit allemaal moeilijker.

Dit is het onderdeel dat veel goedkope lensleveranciers gemakshalve overslaan.

Het bouwen van een echte F1.0-bewakingslens betekent niet simpelweg ‘het gat groter maken’.

Een groot diafragma vergroot de moeilijkheidsgraad van aberratiebeheer dramatisch:

• sferische aberratie
• sagittale coma
• veld kromming
• astigmatisme
• axiale chromatische verschuiving

Ze worden allemaal agressiever.

Vooral op het randveld.

En als u eenmaal overgaat op 5 MP- of 8 MP-beeldvorming? Het tolerantievenster wordt snel lelijk.

Een lens die er bij 2 MP ‘acceptabel’ uitzag, bezwijkt plotseling onder een hogere pixeldichtheid.

De verborgen vijand: uitmuntende prestaties

Dit is iets wat inkoopteams vaak te laat ontdekken:

Een camera bij weinig licht kan er fantastisch uitzien in het midden... en verschrikkelijk aan de randen.

Waarom?

Omdat optische systemen met een grote opening van nature moeite hebben met beeldprestaties buiten de as.

Dit wordt vooral problematisch in:

• parkeerbewaking
• perimeterbewaking
• magazijndekking
• UAV-nachtinspectie
• robotachtige navigatie

Bij deze toepassingen zijn de randdetails net zo belangrijk als de details in het midden.

Als gezichtsdetails op de hoeken vervagen of kentekenplaten instorten onder omstandigheden met weinig licht, faalt het systeem operationeel, zelfs als het middelste beeld er helder uitziet.

Dit is de reden waarom geavanceerde F1.0-lenssystemen steeds meer afhankelijk zijn van:

• multi-asferische architecturen
• glas met lage dispersie
• hybride glas-kunststofgroepen
• strengere CRA-controle
• nauwkeurige actieve uitlijning

Bij Shanghai Silk Optical maken onze black light-lenssystemen gebruik van geavanceerde optische structuren met meerdere elementen, waaronder architecturen met 7 elementen voor beeldvorming bij weinig licht met hoge transmissie.

En eerlijk? Zelfs met moderne gereedschappen is optimalisatie met een groot diafragma nog steeds een van de meest vervelende evenwichtsoefeningen in de optische techniek.

Je verbetert de helderheid van de hoeken en plotseling neemt de vervorming toe.
Je onderdrukt coma- en MTF-verschuivingen.
Je scherpt CRA- en sensorcompatibiliteitswijzigingen aan.

Er bestaat geen gratis lunch bij lensontwerp.

CRA Matching: het probleem dat bijna niemand goed uitlegt

Laten we het hebben over Chief Ray Angle (CRA).

Want deze bepaalt stilletjes of je dure sensor goed presteert of niet.

Moderne CMOS-sensoren, met name aan de achterkant verlichte sensoren met hoge resolutie, hebben een strikt hoekacceptatiegedrag.

Als de inkomende straalhoek de sensortolerantie overschrijdt:

• randschaduw neemt toe
• kleurverschuiving verschijnt
• gevoeligheid daalt
• hoekgeluid stijgt

Dit wordt catastrofaal in ultrabrede systemen bij weinig licht.

Vooral onder F1.4.

Een slecht geoptimaliseerde F1.0-lens kan in de praktijk slechter presteren dan een goed ontworpen F1.6-systeem.

Ja, echt waar.

Dit is de reden waarom een ​​laag CRA-ontwerp van cruciaal belang wordt in moderne blacklight-optiek. Sommige geavanceerde bewakingslenzen houden de CRA nu onder ~12° om de efficiëntie van de sensorkoppeling te verbeteren.

En toch vergelijken veel kopers nog steeds lenzen met alleen:

• brandpuntsafstand
• F-nummer
• prijs

Dat is een gevaarlijke oversimplificatie.

IR-LED's zijn niet altijd de oplossing

Er vindt hier ook een sectorverschuiving plaats.

Traditioneel IR-nachtzicht werkt nog steeds. Niemand beweert iets anders.

Maar IR-ondersteunde surveillance creëert zijn eigen problemen:

• reflecterende hotspots
• beperkte identificatieafstand
• verlies van kleurinformatie
• aantrekkingskracht van insecten
• overbelichte voorgrondobjecten
• Inconsistenties in AI-herkenning

Bij de implementatie van slimme steden worden de regels voor vervuiling door zichtbaar licht in sommige regio's ook strenger.

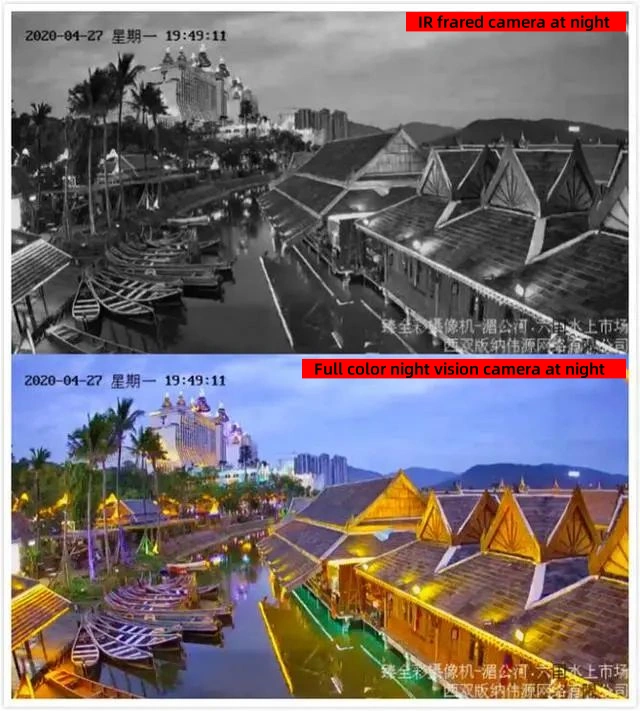

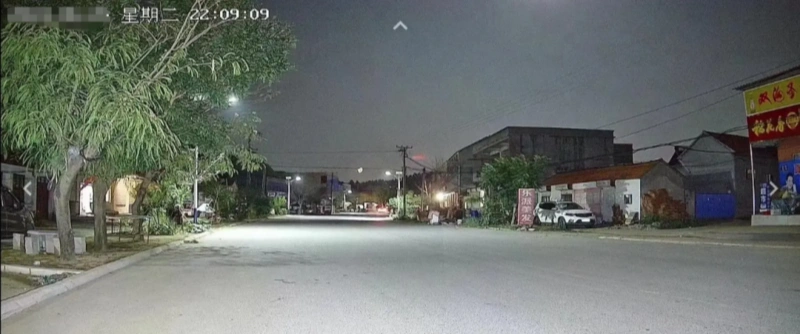

De industrie is dus op weg naar full-color systemen met zwart licht die sterker afhankelijk zijn van omgevingsverlichting:

• maanlicht
• stedelijk strooilicht
• winkelverlichting
• verlichting van de rijbaan

En deze transitie maakt optica met ultragrote openingen veel belangrijker dan vijf jaar geleden.

Eerlijk gezegd wordt de lens de belangrijkste versterker bij weinig licht van de hele beeldketen.

De technische afweging van F1.0 Niemand houdt ervan om erover te praten

Dit is het onderdeel dat marketingbrochures meestal vermijden.

F1.0-lenzen zijn moeilijker consistent te vervaardigen.

Veel moeilijker.

De tolerantiegevoeligheid neemt dramatisch toe:

• fatsoenlijker
• kantelen
• inconsistentie van de coating
• spuitgietafwijking
• montage spanning
• temperatuurafwijking

Ze worden allemaal vergroot.

Een middelmatig assemblageproces zal de prestaties bij weinig licht vernietigen lang voordat het optische ontwerp zelf de theoretische grenzen bereikt.

Dit is de reden waarom consistentie bij hoge volumes net zo belangrijk is als het optische recept.

Geautomatiseerde MTF-sortering, actieve uitlijning, temperatuurcompensatieontwerp en precisiegietcontrole zijn niet langer ‘premium extra’s’. Het zijn overlevingsvereisten voor schaalbare black light-productie.

En eerlijk gezegd, dit is waar veel ultra-goedkope optica in het veld stilletjes falen.

Niet in het laboratorium.
Niet in marketingdemo's.
Maar zes maanden later in echte buitenomgevingen.

Black Light Surveillance brengt lensontwerp naar een nieuw tijdperk

De verschuiving naar:

• 5MP+
• AI-analyses
• Nachtbeelden in kleur
• edge AI-verwerking
• slimme verkeerssystemen
• autonome beveiligingsrobots

… dwingt de lenstechniek sneller te evolueren dan veel mensen hadden verwacht.

Want zodra sensoren een bepaalde gevoeligheidsdrempel overschreden, werd optica weer de beperkende factor.

De geschiedenis herhaalt zich.

En op dit moment staan ​​F1.0-systemen met een grote opening centraal in die transitie.

Niet omdat “een groter diafragma premium klinkt.”

Maar omdat moderne surveillance steeds meer afhankelijk is van het extraheren van bruikbare visuele intelligentie uit vrijwel geen licht.

Dat is eerst een optische uitdaging.

Al het andere komt later.
