F1.0 versus IR: welke lens bij weinig licht past bij uw project?

Als optisch ingenieur bijShanghai Zijde OptischMijn dagelijkse realiteit bestaat uit het bestrijden van brekingsindices, het schrappen van fracties van een procent op MTF-curves en het discussiëren over grondstoffenrekeningen. Ik zie dat veel te veel productlijnen falen bij veldtesten omdat een inkoopteam een ​​generieke verkooppraatje, lijn en zinklood heeft ingeslikt. "F1.0 is de toekomst", vertellen ze je. Of "IR is goedkoop en onverwoestbaar."

Ga niet mee in de hype. Optisch ontwerp is een onverzettelijk spel van fysieke afwegingen. Laten we verder kijken dan de marketing-PPT's en analyseren wat er feitelijk met uw beeldvormingspijplijn gebeurt als u de ene boven de andere kiest.

1. F1.0 "Blacklight" volledige kleur: het fotonmonster (en zijn verborgen belasting)

Het hele uitgangspunt van actieve full-colour technologie bij weinig licht hangt af van deF1.0 diafragma.

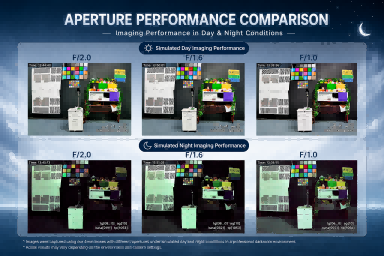

Als je geen optica-nerd bent, is hier de snelle rekensom: het F-getal is de verhouding tussen de brandpuntsafstand van de lens en de diameter van de ingangspupil. Elke keer dat u een F-stop laat vallen, verdubbelt u het licht dat de sensor bereikt. Als u van een standaard F2.0-lens naar een F1.0-lens overstapt, betekent dit dat u aan het dumpen bentvier keermeer licht op uw CMOS-pixels.

Bij gebruik in de echte wereld, bijvoorbeeld een AMR-patrouille die door een slecht verlicht logistiek terrein navigeert, betekent dit dat u geen opdringerige, verblindende witte LED-verblinding nodig hebt om kleurenvideo met hoog contrast vast te leggen. Voor AI-modellen die afhankelijk zijn van chromatische gegevens om objecten te classificeren (zoals het identificeren van de kleur van de jas van een verdachte of een gevarenbord), is F1.0 spectaculair.

Maar hier is het addertje onder het gras dat amateurleveranciers u niet zullen vertellen: wijd open diafragma's introduceren absolute chaos in optische aberraties.

Wanneer je de iris opent naar F1.0, vallen lichtstralen onder ongelooflijk steile hoeken op de buitenranden van de lenselementen. Dit veroorzaakt twee enorme problemen:

• Vlijmscherpe scherptediepte (DoF):Uw foutmarge daalt tot millimeters. Als uw mechanische behuizing zelfs maar een klein beetje buigt als gevolg van zonnewarmte, raakt uw doel volledig onscherp.

• Perifere MTF ineenstorting:Sferische aberratie en coma zullen de hoeken van uw beeld veranderen in een modderige, onbruikbare soep.

Om dit tegen te gaan, kunnen we niet zomaar goedkoop, kant-en-klaar bolvormig glas gebruiken. We moeten er omheen ontwerpenASP-elementen (asferische lens).om die bedrieglijke randstralen terug naar één enkel brandpunt te dwingen.

Laat me dat eigenlijk anders formuleren: het gaat niet alleen om het gebruik van asferische vormen; het gaat om de materiaalkeuze. Als je een goedkope, volledig plastic F1.0-lens koopt, is dat zozullenfalen zodra de omgevingstemperatuur 40°C bereikt. Bij Silk Optical stabiliseren we deze enorme openingen met behulp van hybride glas-kunststofarchitecturen (zoals onze2G3P of multi-glasformuleringen) in combinatie met striktTemperatuurcompensatiestructurele techniek. Als uw leverancier het niet heeft over thermische drift terwijl hij een F1.0-lens citeert, loop dan weg.

2. Infrarood (IR) nachtzicht: het kosteneffectieve werkpaard (met een golflengteval)

Aan de andere kant van het hek hebben we traditionele IR-verlichting (meestal gecombineerd met actieve IR-LED's van 850 nm of 940 nm). Lenzen in deze categorie, zoals onze grote volumesPL071 4MP-8MP 6G volledig glasseries – zijn ongelooflijk volwassen, zeer stabiel en uitzonderlijk vriendelijk voor uw inkoopbudget.

Het belangrijkste voordeel van een IR-systeem iscompromisloos contrast. In omgevingen met absolute nullux (ondergrondse tunnels, onverlichte landelijke perimeters) verandert IR de wereld in contrastrijk zwart-wit. Het elimineert kleurverwarring, waardoor geavanceerde AI-algoritmen haarscherpe profielen en grenzen kunnen traceren.

Er wacht echter een stille moordenaar in IR-opstellingen: Focus Shift.

Een veelvoorkomend, frustrerend scenario: uw R&D-team kalibreert overdag een camerasysteem in het laboratorium. Het ziet er ongelooflijk scherp uit. De nacht valt, de actieve IR-stralers gaan aan en plotseling ziet het beeld eruit alsof iemand vet over de lens heeft gesmeerd.

"Eigenlijk moet je daar maar niet aan beginnen. Geef niet de schuld aan de ruisonderdrukking van de sensor. Het is fundamentele natuurkunde."

Zichtbaar licht (400-700 nm) en infrarood licht (850 nm/940 nm) reizen met verschillende snelheden door hetzelfde glasmedium omdat de brekingsindex verschuift op basis van de golflengte. Als uw lenselementen niet bewust zijn geoptimaliseerd voorIR-cofocus, zullen het brandpuntsvlak voor zichtbaar licht en het brandpuntsvlak voor IR-licht op twee totaal verschillende diepten achter de lens landen.

Om deze nachtmerrie te omzeilen, integreren weED-glas (extra lage dispersie).elementen en maken gebruik van complexe meerlaagse anti-reflecterende breedbandcoatings. Verder tijdens montage bij onsBoshi Intelligent TechnologieparkElke afzonderlijke eenheid passeert geautomatiseerde SMA (Small Medium Aperture) actieve uitlijningsmachines om de MTF-respons met meerdere golflengten te verifiëren. Zonder echte IR-co-focustechniek is uw nachtzichtsysteem slechts een gok.

3. De sourcingblauwdruk: welke past bij uw matrix?

Laten we de bedrijfspluisjes wegnemen en dit samenvatten in een concrete, inzetbare beslissingsmatrix voor uw technische team.

Haal de trekker over op F1.0 Blacklight Full Color als:

• Kleur is niet onderhandelbaar:Uw software vereist chromatische handtekeningen voor analyses (bijvoorbeeld kentekenherkenning, meerkleurige asset-tracking, extractie van gezichtskenmerken).

• Actieve verlichting is verboden:Uw systeem werkt in gebieden waar helder wit licht of zichtbare infraroodgloed verstoring van de openbare orde veroorzaakt, insecten aantrekt of stealth in gevaar brengt.

• Edge AI-nauwkeurigheid met hoge dichtheid is van het grootste belang:Uw neurale netwerk vereist een maximale signaal-ruisverhouding (SNR) per pixel zonder afhankelijk te zijn van zware softwarefilters voor tijdelijke ruisonderdrukking die ghosting-artefacten introduceren.

• Inkoopmandaat:Dring aan op hybride glas-kunststof of volledig glazen constructies met geïntegreerde ASP-elementen en gedocumenteerde specificaties voor thermische drifttolerantie van -20°C tot +70°C.

Blijf bij infrarood (IR) nachtzicht als:

• Het budget is strikt beperkt:U implementeert duizenden knooppunten (zoals standaard magazijnbewaking of lage vacuümrobotbumpers) en kunt de hogere kosten van meerdere asferische glaselementen niet dragen.

• Je opereert in echte Zero-Lux omgevingen:Er is geen omgevingslicht of stedelijke luchtgloed om te oogsten, waardoor een passieve F1.0-lens nutteloos is zonder actieve witlichtondersteuning.

• Geometrie is belangrijker dan kleur:Uw systeem vertrouwt puur op geometrische contouren, randdetectie of op visie gebaseerde SLAM-ruimtelijke mapping.

• Inkoopmandaat:Controleer of de lensspecificatie dit expliciet garandeertIR co-focusseringmogelijkheden en beschikt over robuuste interne overstralingsonderdrukking (zoalsBlauw glasof gespecialiseerde maskering van het achterelement) om interne IR-bounceback te blokkeren.

Geschaalde precisie zonder pluisjes

BijShanghai Zijde Optischgeloven wij niet in het verkopen van one-size-fits-all oplossingen. We opereren vanuit onze ultramoderne productiehub en onderhouden een geautomatiseerde productiecapaciteit die groter is dan die van ons6 miljoen lenzen per maand. Wij overbruggen de kloof tussen hoogwaardige optische fysica en ultrastabiele wereldwijde supply chain-levering, ondersteund doorISO9001:2015EnIATF16949:2016certificeringen op automobielniveau.

Of uw R&D-ingenieurs nu op maat gemaakt F1.0-groothoekglas nodig hebben voor een autonome leveringsdrone of een zeer kostengeoptimaliseerde 5 MP IR-lens voor een industriële productielijn, wij leveren eerst de onbewerkte gegevens.

Geef ons uw sensorspecificaties en uw Chief Ray Angle (CRA)-vereisten. Laten we eens kijken naar de daadwerkelijke MTF-curven en iets bouwen dat werkt in de modder, niet alleen op een whiteboard.
