Waarom moeten cameralenzen temperatuurveranderingen overleven?

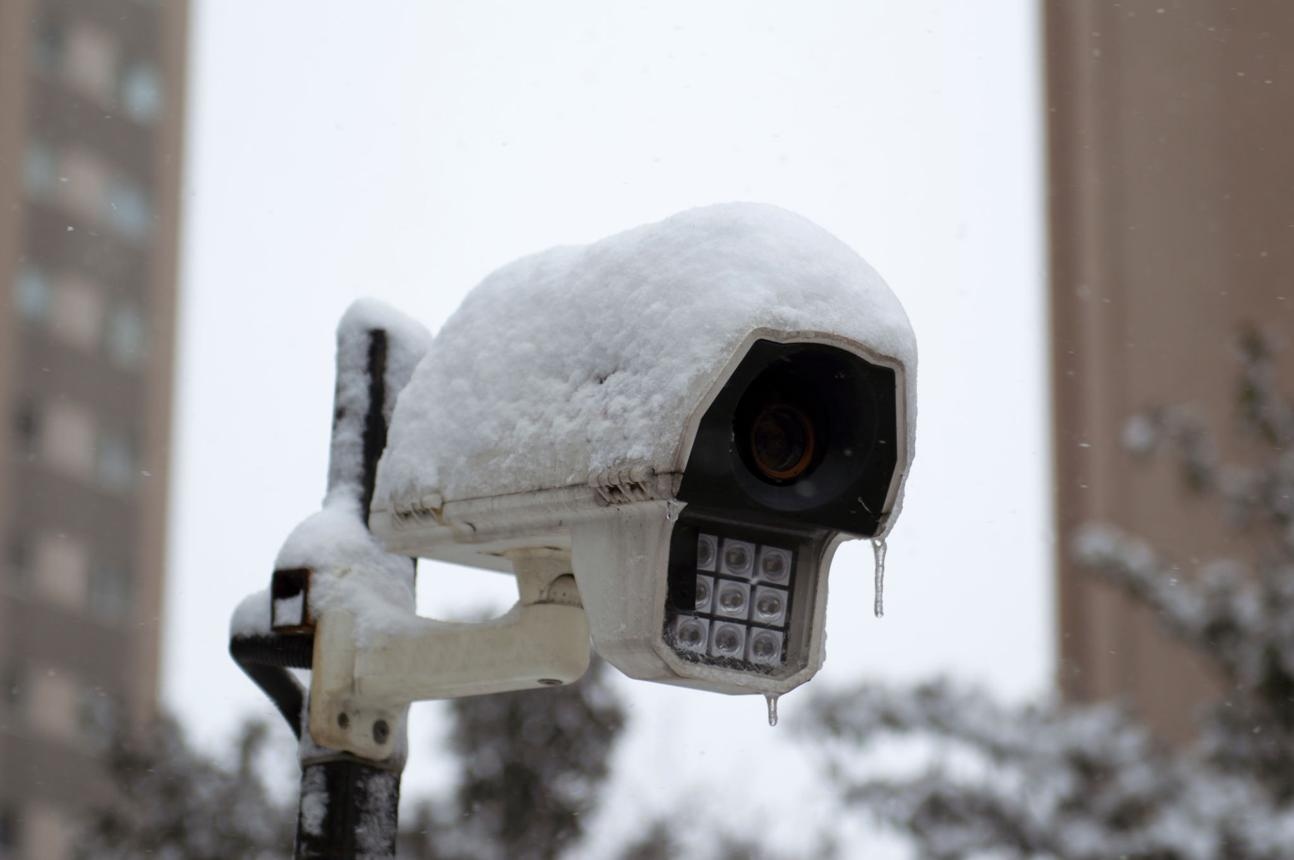

Zet in de winter een camera buiten.
Laat het daar dan staan tot de zomer.
De camera wordt mogelijk nog ingeschakeld. De sensor werkt nog steeds. De elektronica werkt nog.
Maar ziet het beeld er precies hetzelfde uit?
Niet noodzakelijkerwijs.
Dit is een van die dingen die gemakkelijk over het hoofd worden gezien bij het kiezen van een cameralens. Een lens kan er in een laboratorium bij kamertemperatuur perfect scherp uitzien, maar zich toch anders gedragen na urenlang op een warme parkeerplaats of in een ijskoude buitenomgeving te hebben doorgebracht.
De reden is simpel:
Een cameralens is niet dimensionaal of optisch stabiel als de temperatuur verandert.
En als je te maken hebt met een optisch systeem gemeten in fracties van een millimeter, kunnen ‘kleine’ veranderingen zeer reële beeldproblemen worden.
Een lens is net zo goed een mechanisch systeem als een optisch systeem
Als mensen naar een cameralens kijken, denken ze meestal aan glas.
Dat is logisch. Het glas is waar het licht naartoe gaat.
Maar in een echte lens gebeurt er nog veel meer.
Er zijn optische elementen, lenscilinders, afstandhouders, houders, draden, kleefmaterialen en soms optische plastic elementen. Verschillende onderdelen zijn gemaakt van verschillende materialen en verschillende materialen reageren anders op temperatuur.
Wanneer de temperatuur stijgt, zetten materialen uit.
Als de temperatuur daalt, trekken ze samen.
Het probleem is dat ze niet allemaal in precies dezelfde mate uitzetten of krimpen.

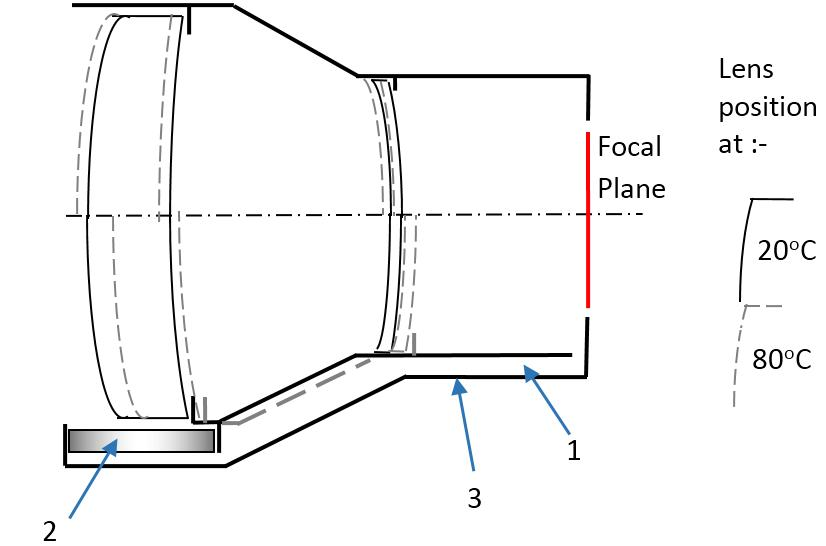

Stel je een aantal optische elementen voor die op zorgvuldig berekende afstanden van elkaar zijn geplaatst.
Verwarm nu de hele lens.
De lenscilinder zet uit. De optische elementen veranderen enigszins. De afstand tussen de elementen verandert. De brekingseigenschappen van de optische materialen kunnen ook veranderen met de temperatuur.
De lens is niet gebroken.
Van buitenaf lijkt er niets duidelijk mis.
Maar optisch is het systeem niet meer precies waar de ontwerper het oorspronkelijk bedoeld had.
Dat is waar het interessant begint te worden.
De focus kan bewegen zonder dat de camera beweegt
Een van de meest voorkomende gevolgen is focusverschuiving.
Een lens met vaste focus is zo ontworpen dat het beeld gevormd door het optische systeem op de juiste plaats valt ten opzichte van de sensor.
Verander de optische geometrie en de beste focuspositie kan bewegen.
Dit is vooral belangrijk voor camera's die permanent zijn geïnstalleerd.
Stel je een beveiligingscamera voor die tijdens de montage scherpgesteld is op een temperatuur van ongeveer 23°C.
's Nachts daalt de temperatuur tot -20°C.
De volgende middag staat de camerabehuizing in direct zonlicht en wordt het veel warmer.
De camera zelf is niet bewogen.
De sensor is niet bewogen.
Maar de lens kan voldoende veranderd zijn om het punt van de beste focus te verschuiven.
In de fabriek zag het beeld er scherp uit.
Buiten kan het er enkele uren later merkbaar zachter uitzien.
Dit is de reden waarom ‘de lens werkt bij -20°C tot 60°C’ en ‘de lens goede optische prestaties behoudt van -20°C tot 60°C’ niet noodzakelijkerwijs dezelfde bewering zijn.
De tweede vraag is waar ingenieurs eigenlijk om geven.
Waarom optische materialen belangrijk zijn
Temperatuur verandert niet alleen de fysieke afmetingen van een lens.
Optische materialen hebben ook temperatuurafhankelijke brekingseigenschappen.
Dit betekent dat het optische gedrag van een lens tegelijkertijd op twee manieren kan veranderen:
de geometrie verandert en het optische materiaal zelf verandert.
Voor een eenvoudig optisch systeem kan het effect relatief klein zijn.
Voor een veeleisender objectief, vooral een objectief met meerdere elementen en strenge prestatie-eisen, kunnen deze veranderingen zich opstapelen.
Het resultaat kan zich uiten in de vorm van focusverschuiving, veranderingen in MTF, veranderd aberratiegedrag of andere veranderingen in de beeldkwaliteit.
Dit is ook de reden waarom lensontwerp nooit alleen maar gaat over het berekenen van het optische pad bij één temperatuur.
Bij een goed ontwerp moet rekening worden gehouden met de omgeving waarin de lens daadwerkelijk zal werken.
Dit is de reden waarom athermalisatie bestaat
Dit brengt ons bij een term die optische ingenieurs vaak gebruiken:
athermalisatie.
Het klinkt ingewikkeld, maar het basisidee is behoorlijk praktisch.
Als de temperatuur de lens toch gaat veranderen, waarom ontwerpen we het optische systeem dan niet zo dat die veranderingen elkaar compenseren?
Ingenieurs kunnen optische materialen met verschillende thermische eigenschappen selecteren, de afstand tussen de elementen aanpassen, geschikte mechanische materialen kiezen of de mechanische structuur ontwerpen om thermische uitzetting te compenseren.
Het doel is niet noodzakelijkerwijs om elk afzonderlijk onderdeel immuun te maken voor temperatuur.
Dat zou onrealistisch zijn.
Het doel is om het optische systeem als geheel minder gevoelig te maken voor temperatuurveranderingen.
Dit wordt steeds belangrijker bij autocamera's, buitenbewaking, industriële visie, drones en andere toepassingen waarbij de camera niet in een comfortabele binnenruimte kan leven.
Buitencamera's hebben een veel moeilijker leven
Overweeg een beveiligingscamera voor parkeerplaatsen.
's Nachts kan de camera in een koude omgeving werken.
Overdag kan dezelfde camera in een donkere behuizing zitten en blootgesteld worden aan direct zonlicht. De temperatuur in de behuizing kan aanzienlijk verschillen van de omgevingslucht.
Stel je nu voor dat je dit elke dag doet.
De vraag is niet alleen of de lens een warme dag of een koude nacht kan overleven.
Het gaat erom of het optische systeem zijn prestaties kan behouden door herhaalde temperatuurveranderingen.
Daarom is temperatuurcycli nuttig tijdens productevaluatie.
Ingenieurs kunnen het lens- of camerasysteem blootstellen aan verschillende temperatuuromstandigheden en vervolgens controleren of de optische prestaties binnen het vereiste bereik blijven.
Voor een lensfabrikant is dit soort testen veel informatiever dan alleen maar controleren of de lens daarna nog aangaat.
Een camera die opstart is niet per definitie een camera die nog steeds een goed beeld produceert.
Autocamera's verleggen het probleem verder
Automotive-toepassingen maken thermische stabiliteit nog belangrijker.
Een voertuig kan van een koude buitenomgeving naar direct zonlicht rijden. De camera kan achter een voorruit, in de buurt van de carrosserie van het voertuig of op een andere locatie worden gemonteerd waar de plaatselijke temperaturen behoorlijk hoog kunnen worden.
De camera moet tijdens zijn levensduur ook herhaaldelijk deze temperatuurcycli doorstaan.
Om deze reden wordt bij de ontwikkeling van autolenzen vaak veel aandacht besteed aan thermisch gedrag, mechanische stabiliteit, optische uitlijning en consistentie op de lange termijn.
Hetzelfde principe is van toepassing op andere veeleisende beeldvormingstoepassingen.
Een drone die op grote hoogte vliegt, ervaart niet dezelfde thermische omgeving als een camera die op een bureau zit.
Een industriële camera in de buurt van machines kan voortdurend last hebben van hitte.
Een bewakingscamera voor buiten kan te maken krijgen met grote temperatuurverschillen tussen dag en nacht.
Het optische ontwerp moet passen bij de werkelijke omgeving, en niet bij de comfortabele omstandigheden van het laboratorium.
Bij temperatuurtesten komt het verschil naar voren
Dit is ook waar het verschil tussen een lensmonster en een productieklare lens duidelijk wordt.
Tijdens de ontwikkeling kan een optisch ontwerp zeer goed presteren bij kamertemperatuur.
Maar zodra de lens in massaproductie gaat, verschijnt er een andere vraag:
Kunnen dezelfde optische prestaties worden gehandhaafd bij alle productiebatches en bij verschillende temperatuuromstandigheden?
Dat vergt meer dan optische berekening.
Het gaat om materiaalkeuze, mechanische toleranties, nauwkeurigheid van de montage, inspectie en omgevingstests.
Boshi-opticabenadert de productie van lenzen als een geïntegreerd proces, dat optische verwerking, precisiegieten, lensassemblage en inspectie omvat. Voor toepassingen met veeleisende milieueisen wordt deze productieconsistentie net zo belangrijk als het originele optische ontwerp.
Omdat er weinig waarde zit in het ontwerpen van een lens die prachtig presteert bij 23°C als de echte toepassing het grootste deel van zijn levensduur ergens anders doorbrengt.
Heeft elke lens dus extreme temperatuurbestendigheid nodig?
Nee.
En dit is een belangrijk punt.
Een lens voor een binnencamera heeft niet noodzakelijkerwijs dezelfde thermische eisen nodig als een autocamera of een buitenbeveiligingssysteem.
Er bestaat geen universeel ‘beste’ bedrijfstemperatuurbereik.
De juiste specificatie is afhankelijk van de toepassing.
Het gaat erom dat u de werkelijke omgeving begrijpt voordat u de lens kiest.
Waar wordt de camera geïnstalleerd?
Wat is het verwachte temperatuurbereik?
Zal de temperatuur langzaam of snel veranderen?
Zal de lens herhaaldelijk te maken krijgen met temperatuurwisselingen?
Vereist de toepassing een stabiele focus over het gehele bereik?
Deze vragen zijn vaak nuttiger dan simpelweg vragen naar de hoogste temperatuurclassificatie op een gegevensblad.
Een lens moet werken waar de camera werkt
Dit is het onderdeel dat soms gemist wordt.
Een cameralens wordt niet getest zodat een fabrikant een indrukwekkend temperatuurgetal op een specificatieblad kan zetten.
Temperatuurprestaties zijn belangrijk omdat het beeld ertoe doet.
Een lens die mechanisch intact blijft maar onder reële bedrijfsomstandigheden focus, contrast of optische consistentie verliest, heeft het probleem niet echt opgelost.
Voor optische ingenieurs, inkoopteams en camerafabrikanten is de betere vraag daarom niet:
“Kan deze lens de temperatuur overleven?”
Het is:
“Kan deze lens de optische prestaties behouden die onze camera nodig heeft over het hele temperatuurbereik?”
Dat is een veel nuttiger vraag.
Omdat camera's niet in laboratoria leven.
Ze leven in auto's, gebouwen, drones, machines, straten, fabrieken – en steeds vaker op plaatsen waar de temperatuur allesbehalve comfortabel is.
Een goede cameralens is niet ontworpen voor één temperatuur. Het is ontworpen voor de omgeving waarin de camera daadwerkelijk moet werken.
