Waarom systeemcompatibiliteit belangrijker is dan individuele specificaties

Een cameraproject kan er op papier perfect uitzien.

De sensor heeft de vereiste resolutie. De lens heeft de opgegeven brandpuntsafstand. De montagedraad past. De begroting wordt goedgekeurd.

Toch levert het eerste monster teleurstellende beelden op.

De hoeken zijn wazig. Het beeld is donkerder dan verwacht. De scherpstelling verandert wanneer de cameratemperatuur stijgt. Of de lens legt een ander deel van de scène vast dan het technische team had verwacht.

Deze problemen betekenen niet noodzakelijkerwijs dat de lens defect is. Soms is het probleem dat de lens als afzonderlijk onderdeel werd geselecteerd in plaats van geëvalueerd als onderdeel van een compleet beeldvormingssysteem.

Voor camerafabrikanten en productontwikkelaars is dit onderscheid van belang. Een goede lensspecificatie is niet hetzelfde als een goed op elkaar afgestemd camerasysteem.

1. Waarom het matchen van de megapixelclassificatie niet genoeg is

Een veel voorkomende benadering bij de lensselectie is om de geadverteerde megapixelclassificatie van de lens af te stemmen op de camerasensor.

Het is een nuttig eerste filter, maar garandeert niet de verwachte beeldkwaliteit.

Het werkelijke resultaat is afhankelijk van verschillende factoren, waaronder pixelgrootte, optische resolutie, contrast, beeldveldpositie, sensorkarakteristieken en beeldverwerking.

Overweeg een camera met een sensor met hoge resolutie. Het midden van het beeld kan er scherp uitzien, terwijl fijne details nabij de hoeken zachter lijken. Een label met één megapixel kan dit verschil niet volledig beschrijven.

Dit is de reden waarom ingenieurs vaak de modulatieoverdrachtsfunctie (MTF) evalueren, die beschrijft hoe goed een beeldsysteem contrast reproduceert op verschillende ruimtelijke frequenties.

De praktische vraag is niet simpelweg of een lens een bepaald aantal megapixels ondersteunt. Voor de toepassing is het van belang of de lens de vereiste details over het hele beeldgebied kan weergeven.

Bij een beveiligingscamera kunnen de prestaties in de hoeken van invloed zijn op het vermogen om details in een groot gebied te herkennen. Voor een inspectiecamera kan de beeldkwaliteit in een specifiek meetgebied belangrijker zijn.

De juiste evaluatiecriteria zijn afhankelijk van wat de camera daadwerkelijk moet doen.

2. Gezichtsveld hangt af van meer dan de brandpuntsafstand

Een lens van 2,8 mm wordt vaak geassocieerd met groothoekbeelden, terwijl een langere brandpuntsafstand onder vergelijkbare omstandigheden over het algemeen een smaller gezichtsveld vastlegt.

De brandpuntsafstand alleen bepaalt echter niet het uiteindelijke gezichtsveld.

Sensorafmetingen zijn ook van belang. Hetzelfde geldt voor de fysieke opstelling van de camera ten opzichte van het doel.

Stel je voor dat twee cameramodules lenzen met dezelfde brandpuntsafstand gebruiken. Als hun sensoren verschillende actieve afmetingen hebben, zullen ze niet noodzakelijkerwijs hetzelfde horizontale of verticale scènegebied vastleggen.

Werkafstand introduceert nog een praktische overweging. Een lens die het gewenste gebied op één afstand bestrijkt, kan te veel of te weinig vastleggen als de camera elders wordt geïnstalleerd.

Controleer drie dingen voordat u een lens finaliseert:

De actieve beeldafmetingen van de sensor

Het vereiste horizontale en verticale gezichtsveld

De werkafstand tussen de camera en het doel

Geef indien mogelijk een schets van de beoogde installatie of een foto waarop de positie van de camera te zien is.

Deze details helpen het optische team te beoordelen of de voorgestelde brandpuntsafstand geschikt is, in plaats van alleen op een nominale specificatie te vertrouwen.

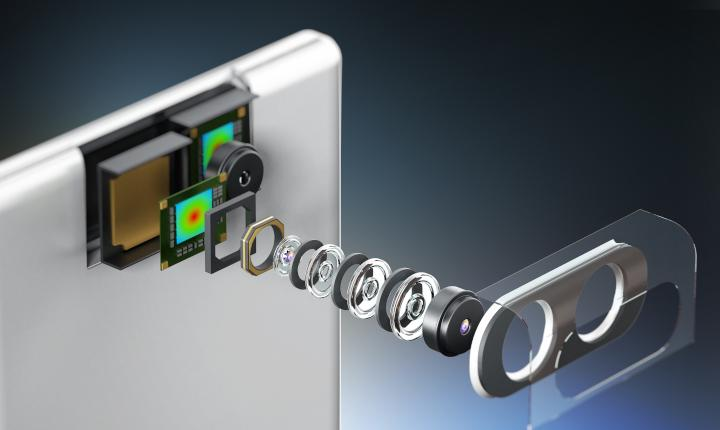

3. De mechanische pasvorm kan de optische prestaties beïnvloeden

Een lens kan de juiste schroefdraad hebben en toch ongeschikt zijn voor een bepaalde cameramodule.

Mechanische compatibiliteit houdt meer in dan alleen de vraag of de onderdelen aan elkaar kunnen worden geschroefd.

De beschikbare ruimte, de afstand tussen lens en sensor, montagetoleranties, behuizingsontwerp en focusaanpassingsmethode kunnen allemaal van invloed zijn op de eindmontage.

Een compact product kan bijvoorbeeld een strikte limiet opleggen aan de totale spoorlengte (TTL). Een lens die voldoet aan de optische eisen maar de beschikbare ruimte overschrijdt, is geen praktische oplossing.

Op soortgelijke wijze kan een verandering aan een behuizing of montagestructuur de positie van de lens ten opzichte van de sensor veranderen.

Voor een maatwerkproject is het de moeite waard om de mechanische tekening te delen voordat het optische ontwerp wordt afgerond.

Belangrijke details zijn onder meer het montagetype, de maximale lensafmetingen, de sensorpositie, het beschikbare instelbereik en eventuele beperkingen die door de behuizing worden opgelegd.

Dit is met name relevant voor compacte beveiligingscamera's, beeldmodules voor auto's, ingebedde vision-apparaten en medische endoscoopsystemen.

Hoe eerder de optische en mechanische vereisten samen worden bekeken, hoe kleiner het risico op het ontdekken van een integratieprobleem nadat de monsters zijn vervaardigd.

4. Lichtomstandigheden kunnen de juiste lenskeuze veranderen

Een lens die bedoeld is voor een goed verlichte binnenomgeving is mogelijk niet de beste keuze voor een camera die 's nachts buitenshuis wordt gebruikt.

De lichtomstandigheden beïnvloeden de optische eisen, maar de oplossing ligt niet altijd in het kiezen van de lens met het grootste diafragma.

Een groter diafragma kan ervoor zorgen dat meer licht de sensor bereikt, wat handig is bij toepassingen met weinig licht. De beeldkwaliteit hangt echter ook af van factoren zoals scherptediepte, aberratiecontrole, sensorgevoeligheid, belichtingsinstellingen en de beoogde werkafstand.

Infraroodbeeldvorming introduceert aanvullende overwegingen.

Een camera die gebruikmaakt van infraroodverlichting van 850 nm of 940 nm kan bijvoorbeeld een lens- en filterconfiguratie nodig hebben die geschikt is voor dat golflengtebereik. Van een systeem dat primair is ontworpen voor zichtbaar licht mag niet automatisch worden aangenomen dat het gelijkwaardige prestaties levert in nabij-infraroodomstandigheden.

Voor dag-en-nacht-beveiligingscamera's moeten de lens, de filteropstelling, de sensor en de verlichtingsstrategie samen worden geëvalueerd.

Het doel is niet om één specificatie op zichzelf te maximaliseren. Het is bedoeld om het vereiste beeld te bereiken onder de werkelijke bedrijfsomstandigheden.

5. Temperatuurstabiliteit is een vereiste op systeemniveau

Temperatuur kan zowel optische als mechanische componenten beïnvloeden.

Veranderingen in materiaalafmetingen en brekingseigenschappen kunnen de focuspositie verschuiven of de beeldkwaliteit veranderen als de omgeving verandert. De omvang van deze effecten hangt af van het optische ontwerp, de materialen, de mechanische constructie en het bedrijfstemperatuurbereik.

Een lens die goed presteert tijdens een korte laboratoriumtest bij kamertemperatuur heeft daarom mogelijk aanvullende evaluatie nodig voordat deze in een buiten- of autoproduct wordt gebruikt.

Voor projecten met veeleisende milieueisen dient u het verwachte bereik van de bedrijfstemperatuur vroegtijdig op te geven.

Het technische team kan vervolgens bepalen of temperatuurgerelateerde focusverschuivingen, materiaalkeuze, mechanische compensatie of aanvullende validatie moeten worden overwogen.

Het is belangrijk om niet aan te nemen dat elke lens een athermisch ontwerp nodig heeft. De juiste oplossing is afhankelijk van de toepassing, de aanvaardbare prestatievariatie en de algemene systeemvereisten.

6. Wanneer moet u een aangepaste lens kiezen?

Niet elk cameraproject heeft een nieuw optisch ontwerp nodig.

Een standaardlens kan de meest economische en praktische keuze zijn als deze al voldoet aan de sensor-, gezichtsveld-, mechanische en omgevingsvereisten.

Ontwikkeling op maat wordt het overwegen waard wanneer bestaande producten niet aan een of meer belangrijke beperkingen kunnen voldoen.

Typische redenen zijn onder meer:

Een niet-standaard lensdiameter of totale spoorlengte

Een specifiek gezichtsveld binnen een beperkt mechanisch bereik

Speciale golflengte- of filtervereisten

Hoge eisen aan de beeldkwaliteit over het hele beeldveld

Toepassingsspecifieke omgevingsomstandigheden

Integratievereisten waar standaardlenzen niet aan kunnen voldoen

Er is ook een commerciële overweging.

Een ontwerp op maat kan extra engineering, gereedschap, testen en kwalificatiewerk met zich meebrengen. De geschiktheid ervan hangt daarom af van het verwachte productievolume, de beoogde kosten, het ontwikkelingsschema en de waarde van het voldoen aan de specifieke vereisten.

Het beste uitgangspunt is het definiëren van het gewenste resultaat en het vergelijken van haalbare opties, waarbij we niet mogen aannemen dat maatwerk altijd beter is dan standaard.

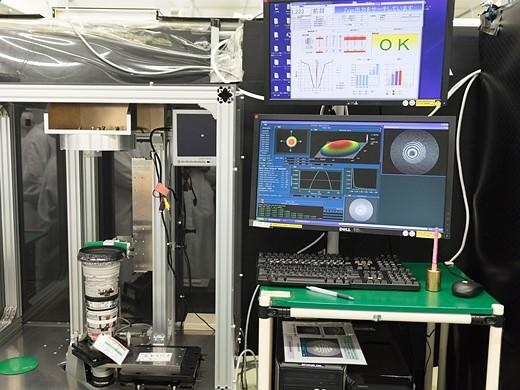

7. Evalueer de lens als onderdeel van het complete beeldvormingssysteem

Voordat u een lens goedkeurt voor massaproductie, moet u overwegen hoe deze presteert in de beoogde cameraconfiguratie.

Een nuttig evaluatieproces omvat:

Bevestig eerst de compatibiliteit.

Controleer de sensor, gezichtsveld, montage, mechanische afmetingen en spectrale vereisten.

Ten tweede: test representatieve monsters.

Evalueer beelden op de beoogde werkafstand, diafragma, verlichting en relevante veldposities.

Ten derde: controleer de belangrijke prestatiecriteria.

Hierbij kunt u denken aan beelddetails, vervorming, helderheid van de hoeken, focusstabiliteit of andere toepassingsspecifieke vereisten.

Stel ten slotte de acceptatiecriteria voor de productie vast.

Zodra het monster is goedgekeurd, documenteert u de relevante specificaties en testomstandigheden, zodat toekomstige productiepartijen consistent kunnen worden geëvalueerd.

Het exacte proces varieert per toepassing. Een compacte bewakingslens en een gespecialiseerde lens voor medische beeldvorming vereisen niet noodzakelijkerwijs dezelfde kwalificatieprocedure.

Waar het om gaat is dat de acceptatiecriteria weerspiegelen hoe de camera daadwerkelijk gebruikt gaat worden.

Het bouwen van een betere camera begint met betere optische integratie

Bij Boshi Optics, onderdeel van Shanghai Silk Optical Technology Co., Ltd., werken we aan het ontwerp, de ontwikkeling en de productie van optische lenzen voor toepassingen zoals beveiliging, beeldvorming in de automobielsector, drones, medische endoscopen en andere beeldvormingssystemen.

Voor projecten met specifieke vereisten beginnen de meest productieve discussies met de volledige toepassing: de sensor, het gezichtsveld van het doel, de werkafstand, de beschikbare mechanische ruimte, de lichtomstandigheden, de werkomgeving en het verwachte productievolume.

Deze details helpen bepalen of een bestaande lens geschikt is of dat een oplossing op maat verdere evaluatie verdient.

Als u een nieuwe camera ontwikkelt of problemen met de beeldkwaliteit ondervindt met een bestaande module, deel dan uw toepassingsgegevens met Boshi Optics.

Ons team kan de beschikbare vereisten beoordelen en potentiële lensopties, aanpassingsmogelijkheden en de volgende stappen in de richting van monsterevaluatie bespreken.

Een succesvol lensproject begint niet met het langste specificatieblad. Het begint met begrijpen wat de camera moet bereiken.

Ontdek onze op maat gemaakte optische oplossingen of neem contact op met Boshi Optics via onzeofficiële websiteom uw project te bespreken.
