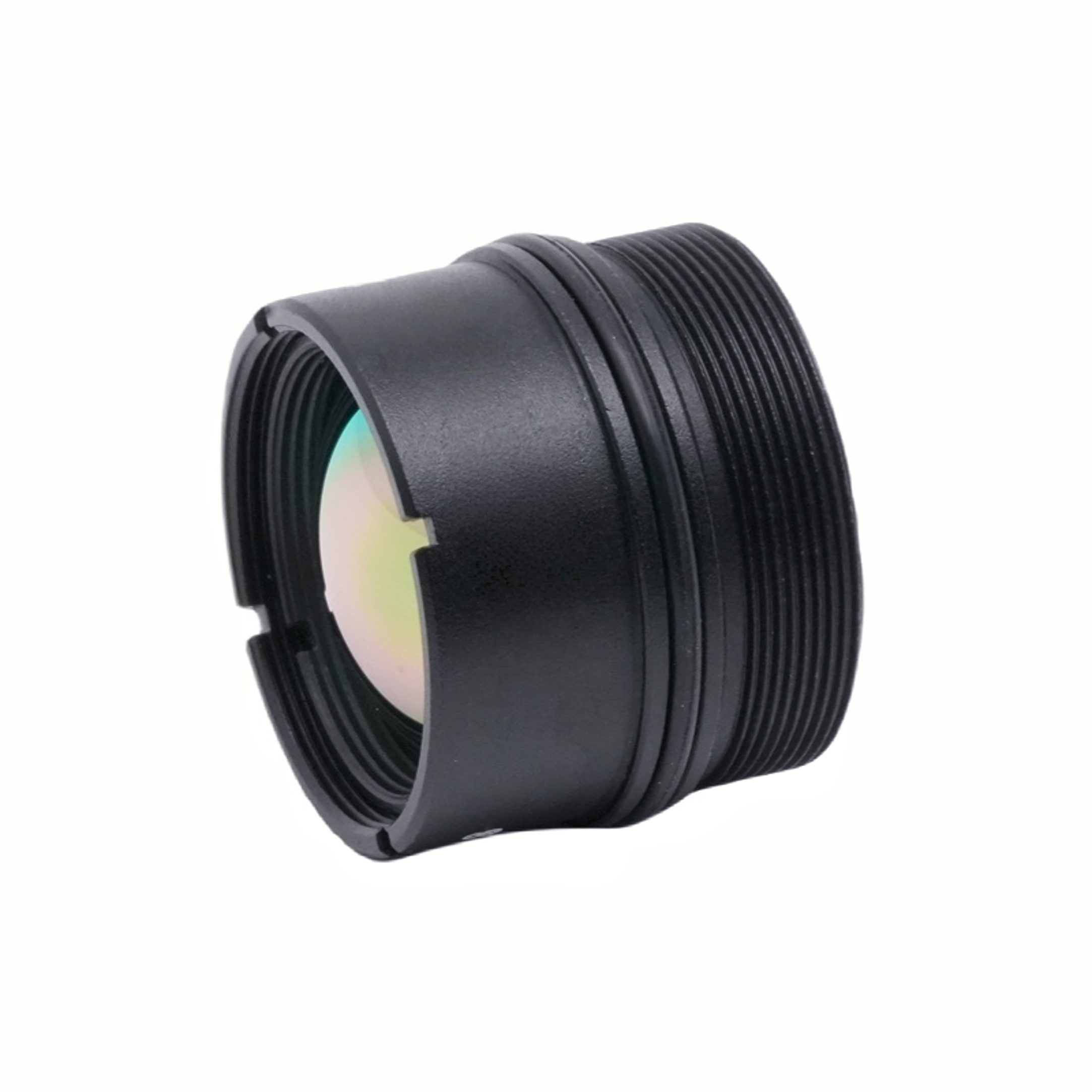

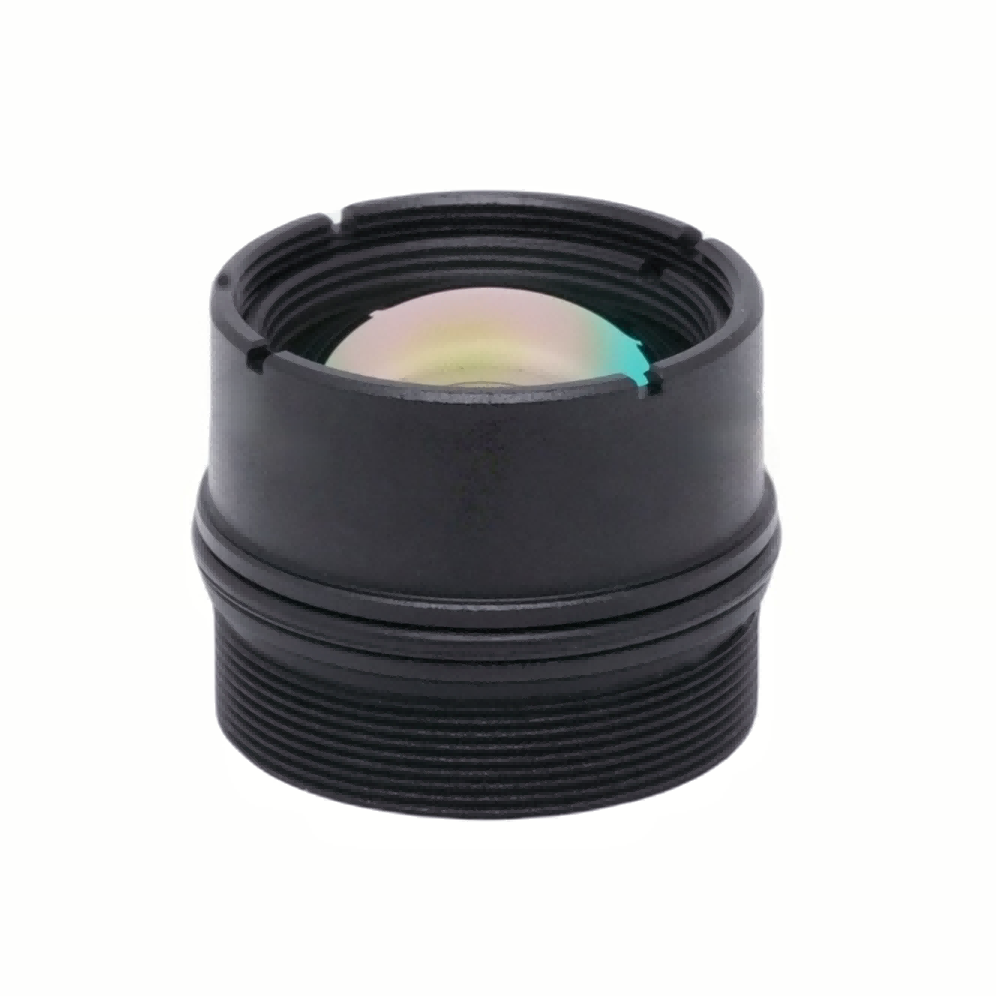

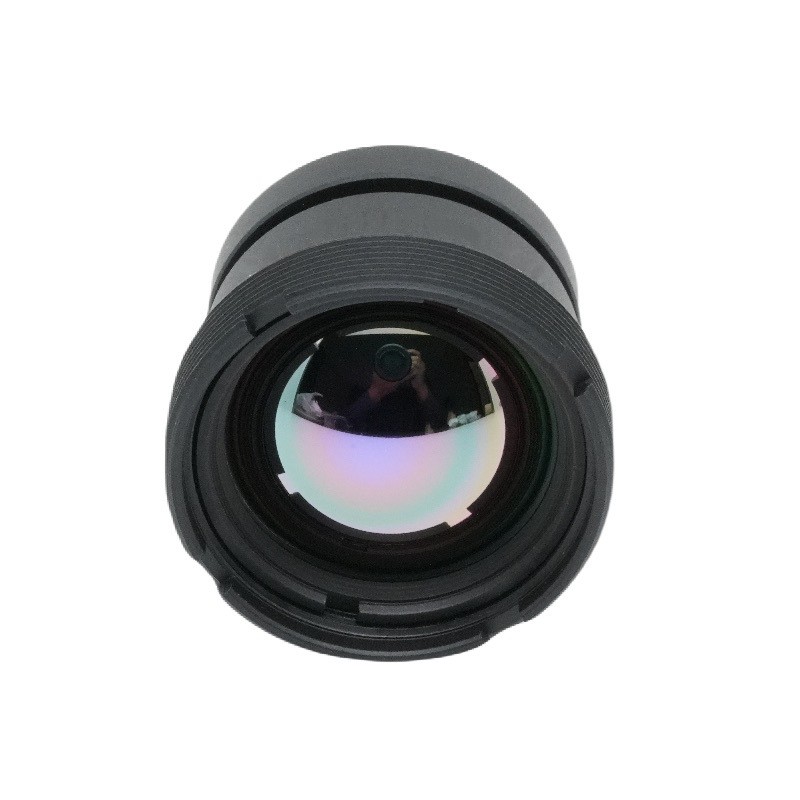

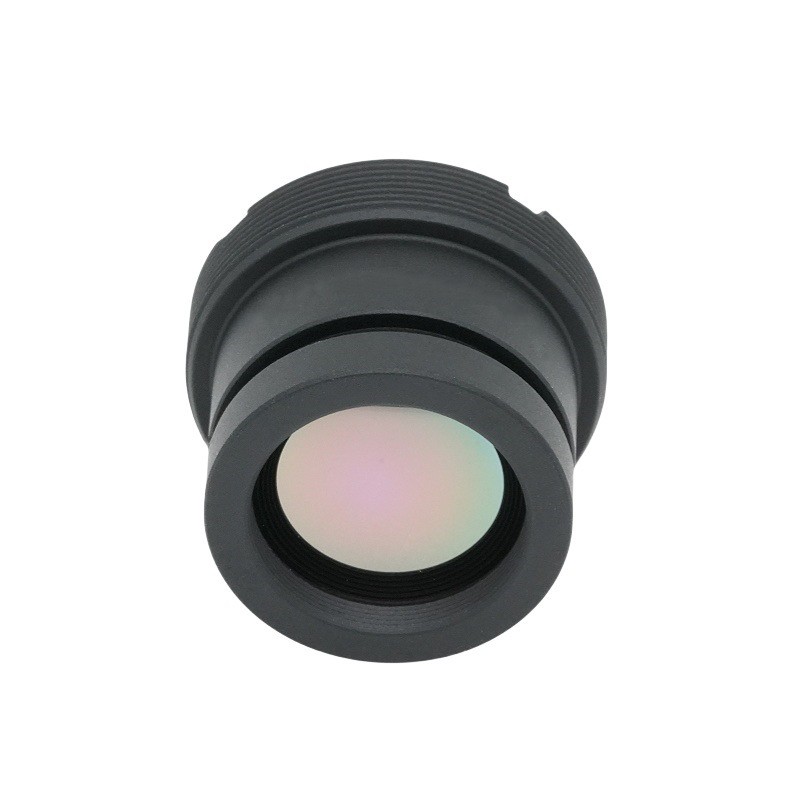

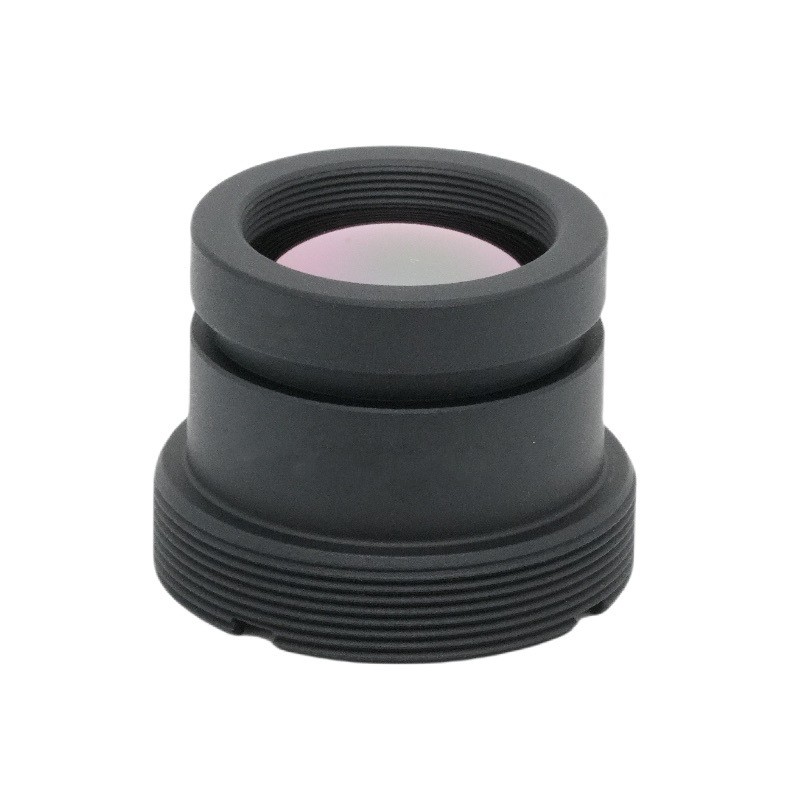

13 mm infrarood thermische lens

Deze 13 mm F1.0-lens is ontwikkeld en geleverd door ShangHai SILK Optical Technology CO., LTD. Deze ongekoelde thermische lens is geoptimaliseerd voor het langegolf-infraroodspectrum van 8–12 μm en komt perfect overeen met een resolutie van 640×512 en een pixelgrootte van 12 μm. Met een snel diafragma van F1.0 vangt de lens op efficiënte wijze zwakke infraroodstraling op om heldere warmtebeelden te leveren onder omstandigheden met weinig contrast. Uitgerust met een IP67-gecertificeerd optisch element aan de voorkant en een duurzame AR-coating op blootgestelde oppervlakken, behoudt deze thermische lens stabiele prestaties in ruige buitenomgevingen. Het ondersteunt een scherpstelbereik van 1 meter tot oneindig, met een breed aanpassingsvermogen aan de bedrijfstemperatuur van -40℃ tot +80℃. De lens is ontworpen met een compacte M20×0,5-vattinginterface en combineert een hoge transmissie met lage vervorming. ShangHai SLIK Optical Technology CO., LTD implementeert strikte optische kalibratie om een consistente optische kwaliteit te garanderen voor de integratie van volumethermische beeldapparatuur.

Stuur onderzoek

Productomschrijving

Gedetailleerde productbeschrijving

1. Parameter

Brandpuntsafstand en diafragma:Vaste brandpuntsafstand van 13 mm gecombineerd met ultrasnel F1.0-diafragma. Het grote diafragma maximaliseert de opname van infraroodfotonen, waardoor de signaal-ruisverhouding voor thermische sensoren aanzienlijk wordt verbeterd.

Werkspectrum:8–12 μm langegolf-infrarood (LWIR), het primaire atmosferische transmissievenster voor passieve thermische detectie.

Detectorcompatibiliteit:Komt overeen met detectoren met een resolutie van 640 x 512 en een pixelafstand van 12 μm, waardoor een diagonaal gezichtsveld van 40,7 ° ontstaat (horizontaal: 32,6 °, verticaal: 26,3 °) voor observatie op middellange afstand.

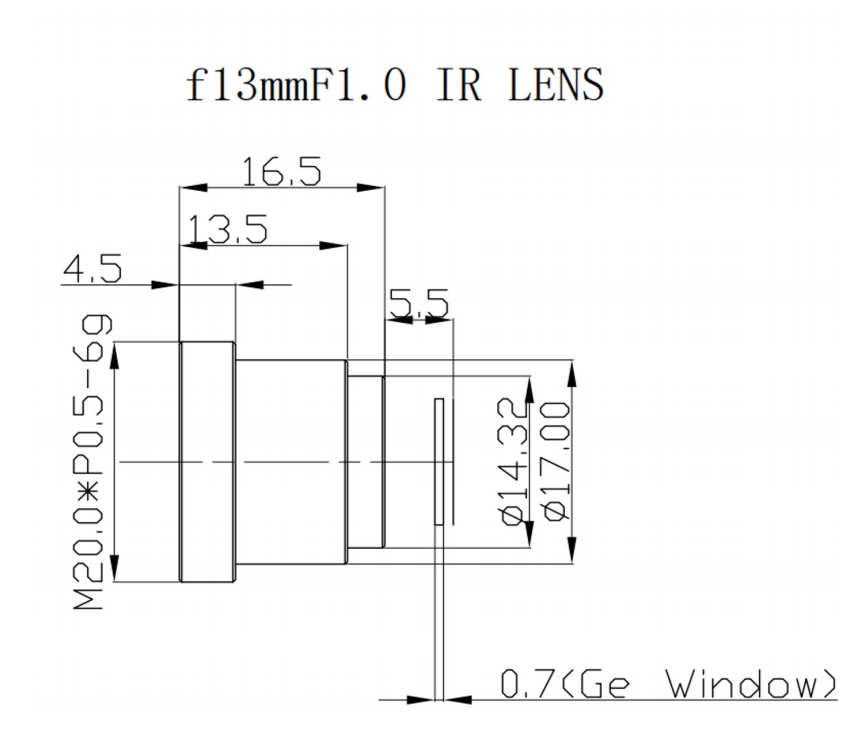

Mechanische en omgevingsspecificaties:M20×0,5 houder voor eenvoudige montage; frontelement bereikt IP67-bescherming tegen binnendringing. De bedrijfstemperatuur bedraagt -40℃ ~ +80℃, aangepast aan extreem koude en warme buitenscenario's. Het scherpstelbereik beslaat 1 meter tot oneindig en ondersteunt zowel nabije als verre thermische doelen.

Optische index:≥86% totale transmissie, ≥75% relatieve verlichting; vervorming gecontroleerd binnen ≤-1,5%. Blootgestelde optica maken gebruik van een antireflectiecoating (AR) om het verlies aan oppervlaktereflectie te verminderen.

Parameter	Waarde
Brandpuntsafstand	13 mm
F/#	F1.0
Compatibele detector	640×512, 12μm
Blootgestelde optiekcoating	AR
Gezichtsveld	40,7°(D) × 32,6°(H) × 26,3°(V)
Focusbereik	1m~∞
Bedrijfstemperatuur	-40°C~+80°C
Relatieve verlichting	≥ 75%
Vervorming	≤ -1,5%
Doorlaatbaarheid	≥ 86%
Monteren	M20×0,5
Beschermingsklasse voorelement	IP67
Golflengte	8 ~ 12 μm

2. Prestatievoordelen

Superieure thermische gevoeligheid bij weinig licht:Het grote diafragma van F1.0 verzamelt veel meer infraroodenergie vergeleken met langzamere infraroodlenzen met F-nummer, waardoor de beeldhelderheid op lange detectieafstanden wordt verbeterd.

Euitstekend optische uniformiteit:Hoge relatieve verlichting zorgt voor een consistente helderheid over het hele beeldframe, waardoor donkere hoeken worden vermeden. Lage vervorming behoudt de ware doelgeometrie voor meting en herkenning.

Hoge spectrale efficiëntie:AR-coating plus ≥86% transmissie minimaliseert infraroodenergieverlies, waardoor het potentieel van ongekoelde thermische detectoren volledig wordt benut.

Robuust aanpassingsvermogen aan de omgeving:Het IP67 waterdichte en stofdichte ontwerp van de frontlens elimineert de noodzaak voor extra externe beschermende vensters voor veel installaties. Een groot temperatuurbereik voorkomt onscherpte en prestatieverandering bij extreme omgevingstemperaturen.

Compact integratievriendelijk:De standaard M20×0,5-montage maakt naadloze integratie mogelijk in geminiaturiseerde thermische camera's die zijn ontwikkeld door systeempartners.

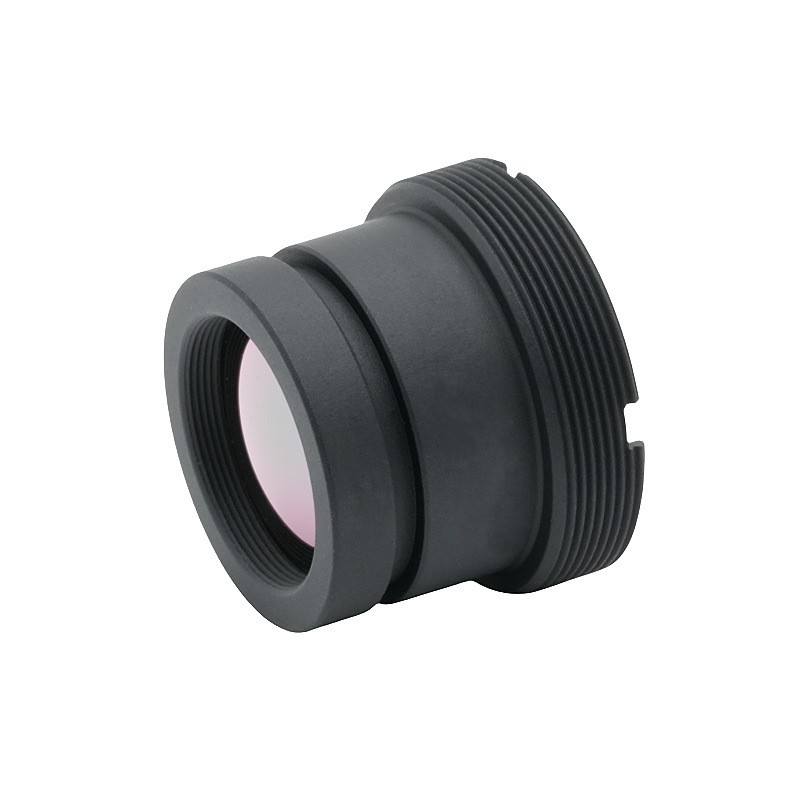

13mm Infrared Thermal Lens

3.Toepassingsvelden

Grensbeveiliging en perimeterbewaking:Thermische bewaking buitenshuis voor inbraakdetectie, dag en nacht.

Industrieel voorspellend onderhoud:Detecteer oververhittingsfouten van elektrische apparatuur, machines en pijpleidingen.

Thermisch zicht voor auto's:Aftermarket infrarood nachtzicht rijassistentiesystemen.

Onbemande systemen:Thermische ladingen voor kleine UAV's, onbemande grondvoertuigen voor zoek- en reddingsacties.

Brandpreventie en bosmonitoring:Vroege identificatie van verborgen brandbronnen.

Energieaudit van gebouwen:Thermische inspectie op warmteverlies, luchtlekkage en isolatiedefecten.

Maritiem toezicht:Dag-nacht maritieme doeldetectie onder mistige omstandigheden.

ShangHai SILK Optical Technology CO., LTD biedt deze serie LWIR thermische lenzen met gestandaardiseerde kwaliteitscontrole en aanpasbare serviceondersteuning om te voldoen aan de massaproductie-eisen van fabrikanten van thermische beeldvorming wereldwijd.
