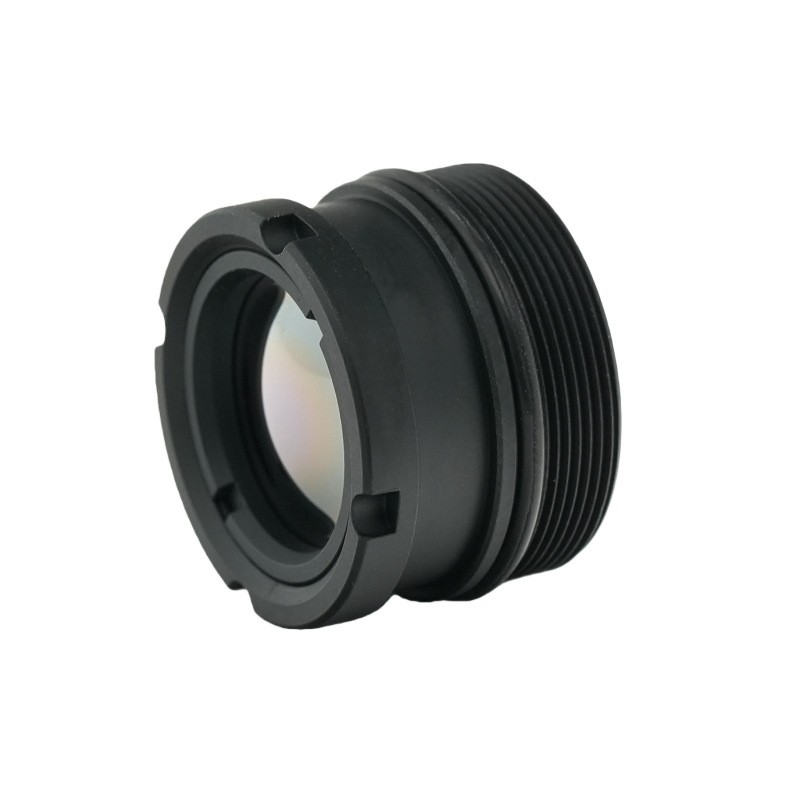

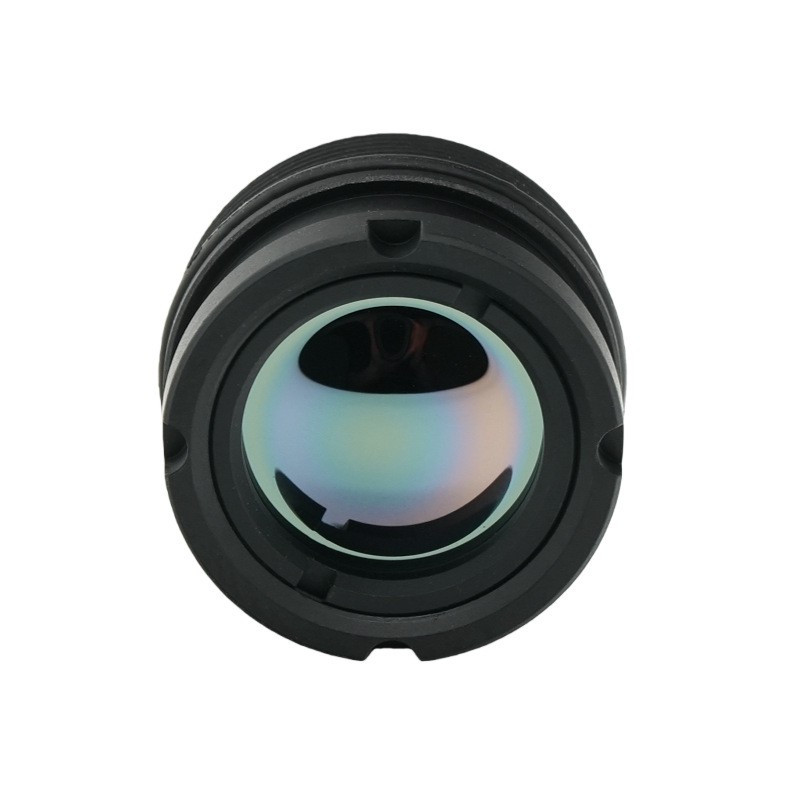

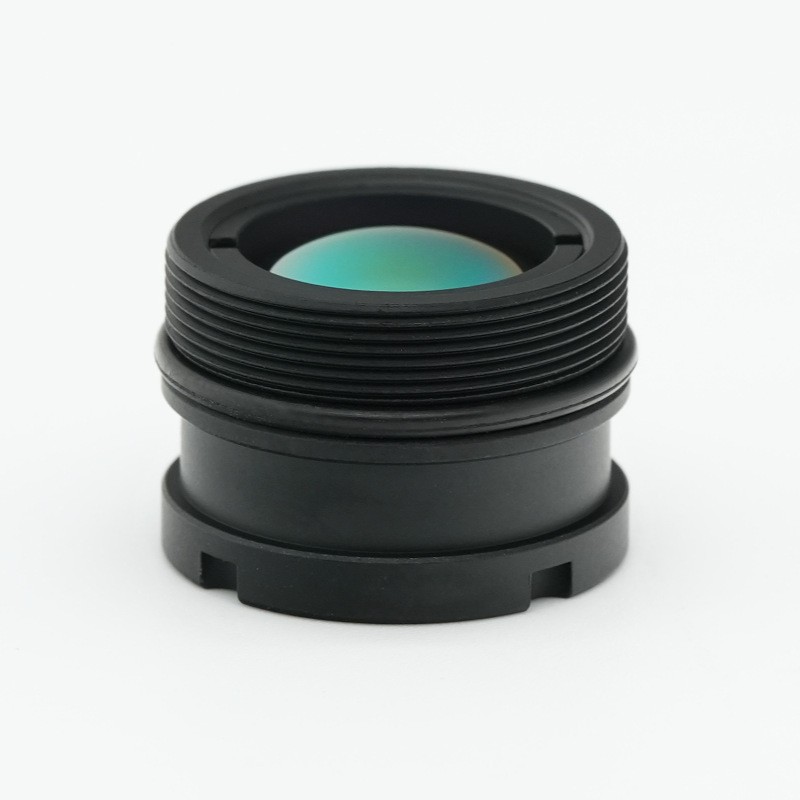

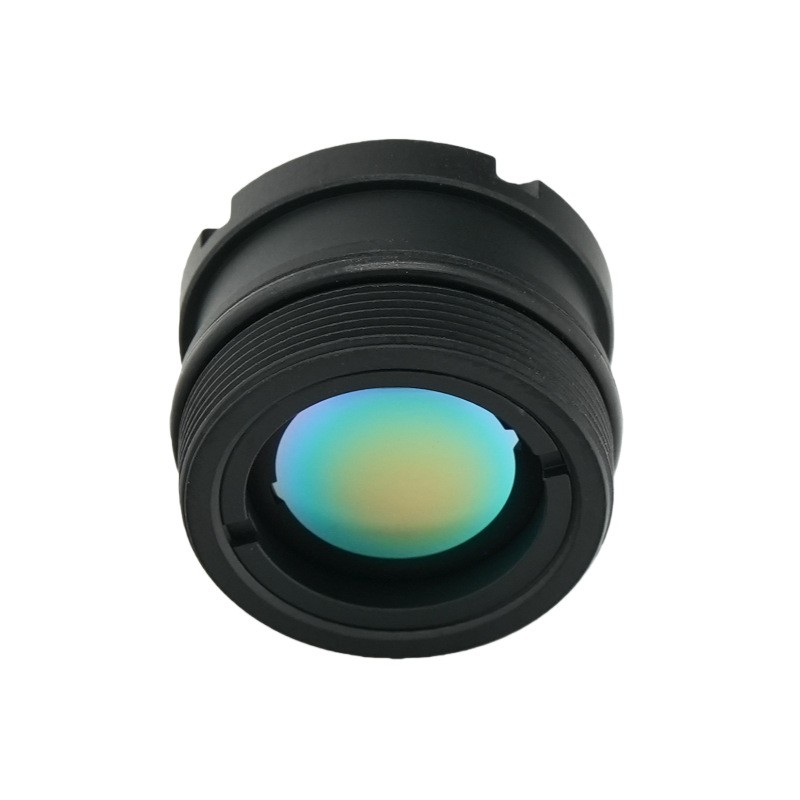

M17 9,1 mm thermische beeldlens

Productoverzicht

Deze hoogwaardige, ongekoelde warmtebeeldlens, vervaardigd door BOSHI Optical Technology, levert betrouwbare optische prestaties voor compacte draagbare thermische camera's. Deze langegolf-infraroodlens met een brandpuntsafstand van 9,1 mm heeft een ultragroot F1.0-diafragma en past perfect bij de 640×512 12μm-detector. Dankzij de HD-coating en IP67-bescherming aan de voorkant behoudt hij een stabiele output over een breed temperatuurbereik, voor gebruik buitenshuis onder alle weersomstandigheden. Het dient als ideale optische kern voor industriële monitoring, veiligheidsinspectie en meerdere toepassingsscenario's in het veld, en biedt een hoge transmissie, goede relatieve verlichting en goed gecontroleerde vervorming ter ondersteuning van heldere thermische beeldopname.

Gedetailleerde productbeschrijving

Parameter

1. Optische prestatieparameters. Deze langegolf-infraroodlens heeft een brandpuntsafstand van 9,1 mm en een diafragma van F1.0. De werkgolflengte beslaat een langegolf-infraroodband van 8-12 μm. Het diagonale gezichtsveld bereikt 62,4 graden, het horizontale gezichtsveld bereikt 48,1 graden en het verticale gezichtsveld bereikt 38,5 graden. Een dergelijk breed gezichtsveld ondersteunt observatietaken over grote gebieden. Het ontwerp met grote opening verzamelt voldoende infraroodstraling onder complexe omgevingsomstandigheden voor stabiele thermische beeldvorming.

2. Detectormatchingsparameters. Ontwikkeld doorBOSHI OptischTechnologie: deze ongekoelde thermische beeldlens is geoptimaliseerd voor een 640×512-detector met een pixelafstand van 12 μm. De optische structuur past bij reguliere compacte thermische sensormodules op de markt. De optische voetafdruk is nauwkeurig uitgelijnd met het doeloppervlak van de detector, waardoor de detectorresolutie volledig wordt benut en beeldvignettering of resolutieverspilling als gevolg van niet-overeenkomende combinaties wordt vermeden.

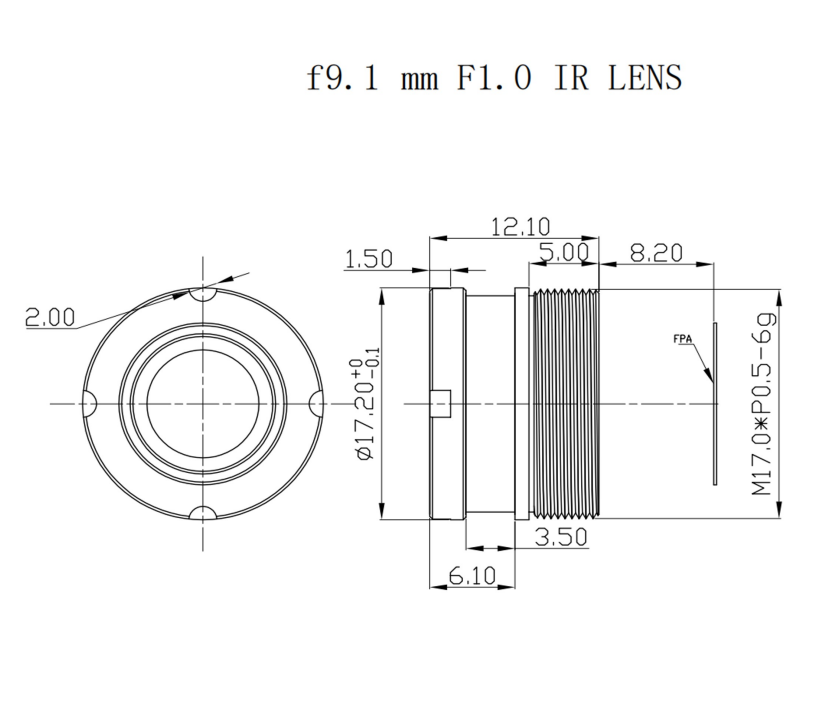

3. Mechanische en omgevingsparameters. De lens maakt gebruik van een M17×0,5-schroefdraadbevestiging voor eenvoudige mechanische montage. Het scherpstelbereik beslaat 3 meter tot oneindig en voldoet daarmee aan de detectiebehoeften voor doelen op zowel korte als verre afstand. De bedrijfstemperatuur varieert van -40℃ tot +80℃ om met verschillende extreme klimaatomstandigheden om te gaan. Optisch element aan de voorkant bereikt IP67-beschermingsgraad om het binnendringen van stof en water te blokkeren.

4. Optische kwaliteitsstatistieken. De optische doorlaatbaarheid van deze thermische lens bedraagt ​​maar liefst 90 procent. De relatieve verlichting blijft boven de 84 procent en de vervormingswaarde blijft onder de negatieve 10 procent. Blootgestelde optische oppervlakken zijn behandeld met HD-coating. Hoge transmissie vermindert infraroodsignaalverlies. Een goede relatieve verlichting zorgt voor een uniforme helderheid voor een full-frame beeld. Gecontroleerde vervorming vermindert beeldvervorming veroorzaakt door een groot gezichtsveld.

Prestatievoordelen

1. Ultragroot F1.0-diafragmavoordeel. Het grote diafragma van F1.0 van deze langegolf-infraroodlens vangt meer infraroodstralingsenergie op. De beeldgevoeligheid en de effectieve detectieafstand worden aanzienlijk verbeterd in omgevingen met lage temperaturen en weinig straling. BOSHI Optical Technology voltooit herhaalde optische simulatie van de diafragmastructuur om de lichtinlaatcapaciteit en aberratiecontrole in evenwicht te brengen.

2. Hoge transmissie en HD-coatingvoordeel. HD-coating op blootgestelde oppervlakken zorgt voor meer dan 90 procent optische transmissie voor deze ongekoelde thermische beeldlens. De coating onderdrukt effectief oppervlaktereflectie, verhoogt het beeldcontrast en vermindert spookbeeldinterferentie. Er gaat minder infraroodenergie verloren tijdens de transmissie en een geldiger infraroodsignaal komt de 640×512 12μm-detector binnen.

3. Uitstekend voordeel van randverlichting. Een relatieve verlichting van meer dan 84 procent zorgt voor een gelijkmatige helderheid over het hele beeldframe. Veel thermische groothoeklensproducten vertonen een duidelijk donker hoekeffect op de randen van het frame. Deze lens lost dit defect op door optische lay-outoptimalisatie en garandeert duidelijke details voor marginale observatiezones.

4. IP67 waterdicht structureel voordeel aan de voorkant. Optisch frontelement voldoet aan de IP67-beschermingsnorm. Stof- en waterspetters kunnen de interne optische onderdelen niet beschadigen. Gebruikers kunnen deze thermische lens inzetten voor werk buitenshuis, onder alle weersomstandigheden, zonder extra beschermende behuizingen. Deze structurele eigenschap verlaagt de systeemintegratiekosten voor terminale thermische camera-apparatuur.

5. Breed voordeel van temperatuuraanpassing. Deze thermische lens met een brandpuntsafstand van 9,1 mm zorgt voor stabiele beeldprestaties van -40℃ tot +80℃. Het maakt gebruik van een effectief onderdrukkingsmechanisme voor thermische onscherpte. De thermische onscherpte blijft op een laag niveau bij scherpe veranderingen in de omgevingstemperatuur, dus apparaten die met deze lens zijn uitgerust, hoeven niet vaak handmatig opnieuw scherp te stellen.

6. Compact M17×0,5-montageinterfacevoordeel. De M17×0,5-schroefdraadbevestiging neemt weinig installatieruimte in beslag. Het biedt veel gemak voor de integratie van miniatuur thermische camera's, UAV thermische payload-lensapparatuur en draagbare thermische apparaten. Het volume en het gewicht van het eindproduct kunnen goed worden gereserveerd zonder dat dit ten koste gaat van de optische prestaties.

Toepassingsgebied

1. Scenario's voor beveiliging en perimeterbewaking. Deze ongekoeldthermische beeldlensgeschikt voor buitengrensverdediging, bewaking van fabrieksperimeters en vroegtijdige waarschuwingstaken op locatie zonder toezicht. Het detecteert indringers in totale duisternis. Gebaseerd op de rijke projectervaring van BOSHI Optical Technology, fungeert deze langegolf-infraroodlens als optische kerncomponent voor veel thermische cameraproducten met vroegtijdige waarschuwing aan de rand.

2. Industriële scenario's voor voorspellend onderhoud. Thermische camera's uitgerust met deze thermische lens voeren thermische inspecties uit voor elektrische apparatuur, bewaken de temperatuur van pijpleidingen en diagnosticeren mechanische oververhittingsfouten. Operators identificeren vooraf verborgen apparatuurrisico's door middel van vastgelegde temperatuurverdelingsgegevens om voorspellend onderhoud te realiseren en onverwachte uitschakelverliezen te verminderen.

3. Scenario's met de lading van onbemande luchtvaartuigen. Deze langegolf-infraroodlens ondersteunt thermisch onderzoek vanuit de lucht, preventie van bosbranden en zoek- en reddingsmissies. De compacte M17×0,5-montage is geschikt voor de beperkte installatieruimte van UAV-lensapparaten met thermische payload. IP67-bescherming zorgt voor een stabiele werking onder omstandigheden van de buitenantenne en het brede gezichtsveld ondersteunt grondscans over grote afstanden.

4. Scenario's voor draagbare warmtebeeldapparatuur. Deze thermische lens is van toepassing op draagbare thermische camera's voor brandbestrijding, noodreddingsapparatuur en detectie-instrumenten voor energieverlies in gebouwen. Handheld-producten stellen strenge eisen aan het volume en het gewicht van de componenten. Deze compacte, ongekoelde thermische beeldlens past bij het draagbare productontwerp en levert betrouwbare thermische beeldweergave voor operators in het veld.

5. Thermisch zichtscenario's op voertuigen. Deze langegolf-infraroodlens ondersteunt nachtzicht in auto's en hulpbeeldvorming bij offroad-rijden. Het biedt geldige beeldweergave onder volledig donkere rijomstandigheden en helpt bestuurders obstakels op de weg en potentiële gevaren te herkennen. IP67-klasse kan omgaan met complexe weersomstandigheden tijdens het rijden met het voertuig.

6. Scenario's voor observatie van wilde dieren en milieumonitoring. Deze thermische beeldlens ondersteunt monitoring van dierenpopulaties, vroegtijdige waarschuwing bij natuurbranden en ecologisch onderzoek in de open lucht. Het vangt het thermische stralingssignaal van natuurdoelen op zonder extra lichtbron. IP67-bescherming en brede temperatuuraanpassing ondersteunen een stabiele werking in open, wilde omgevingen.
