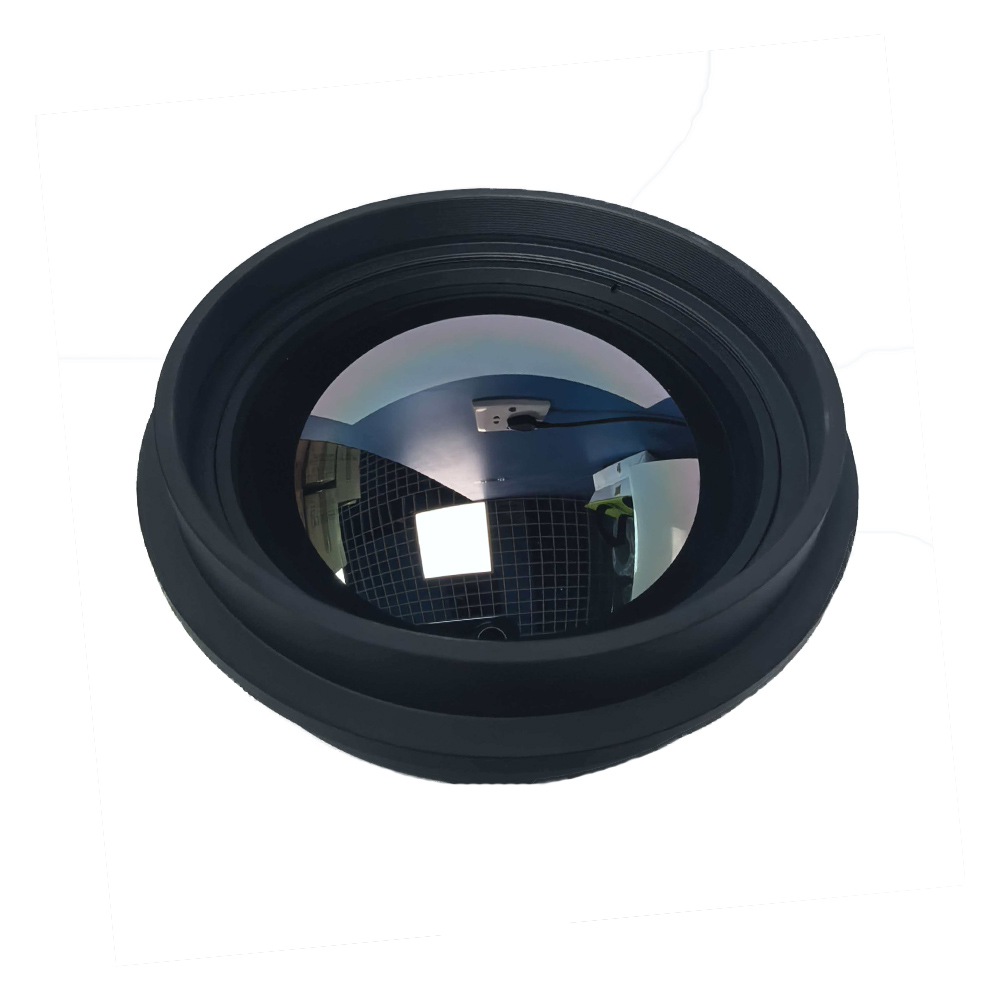

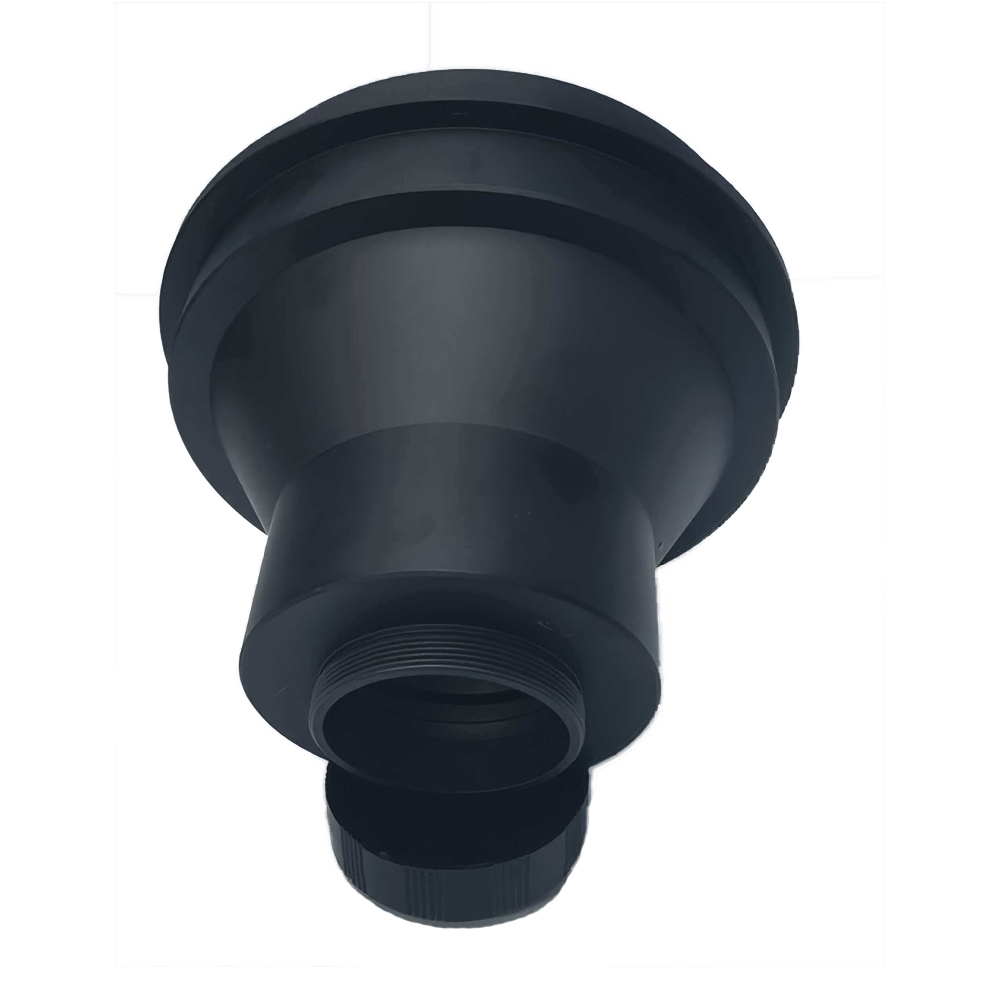

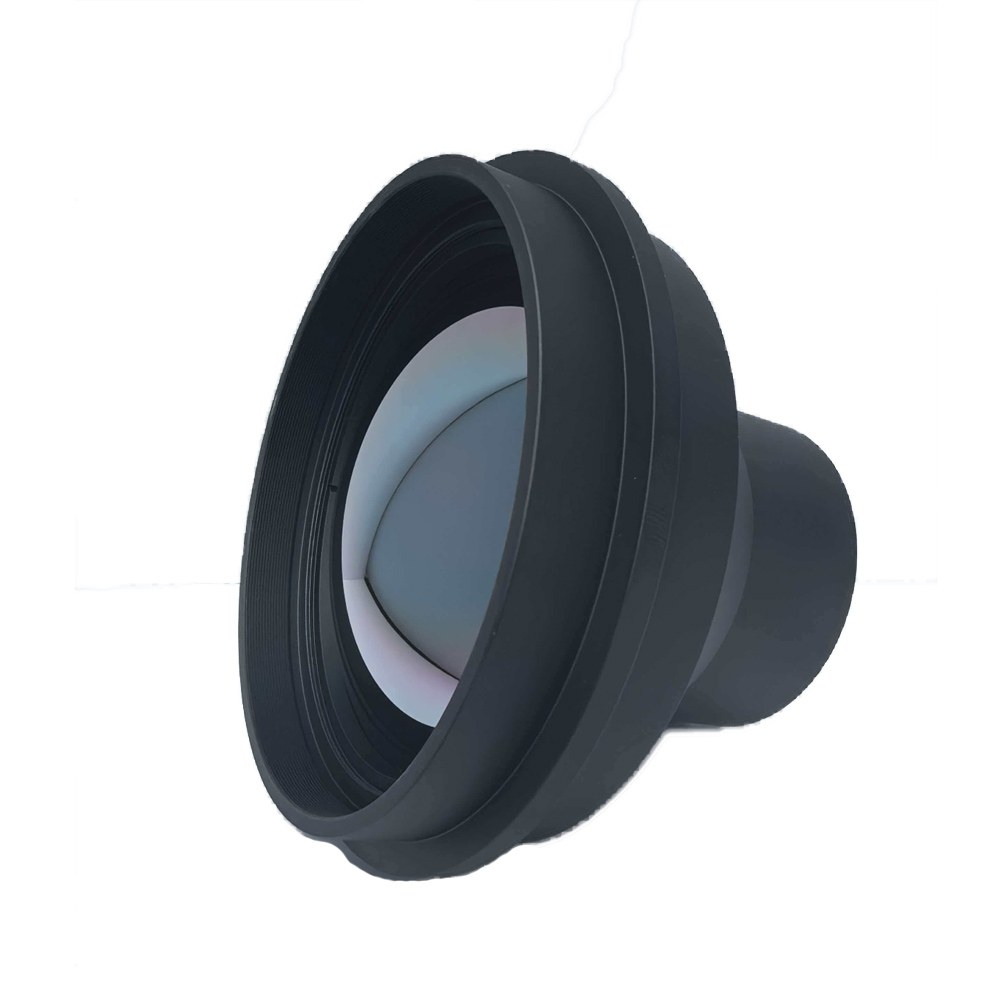

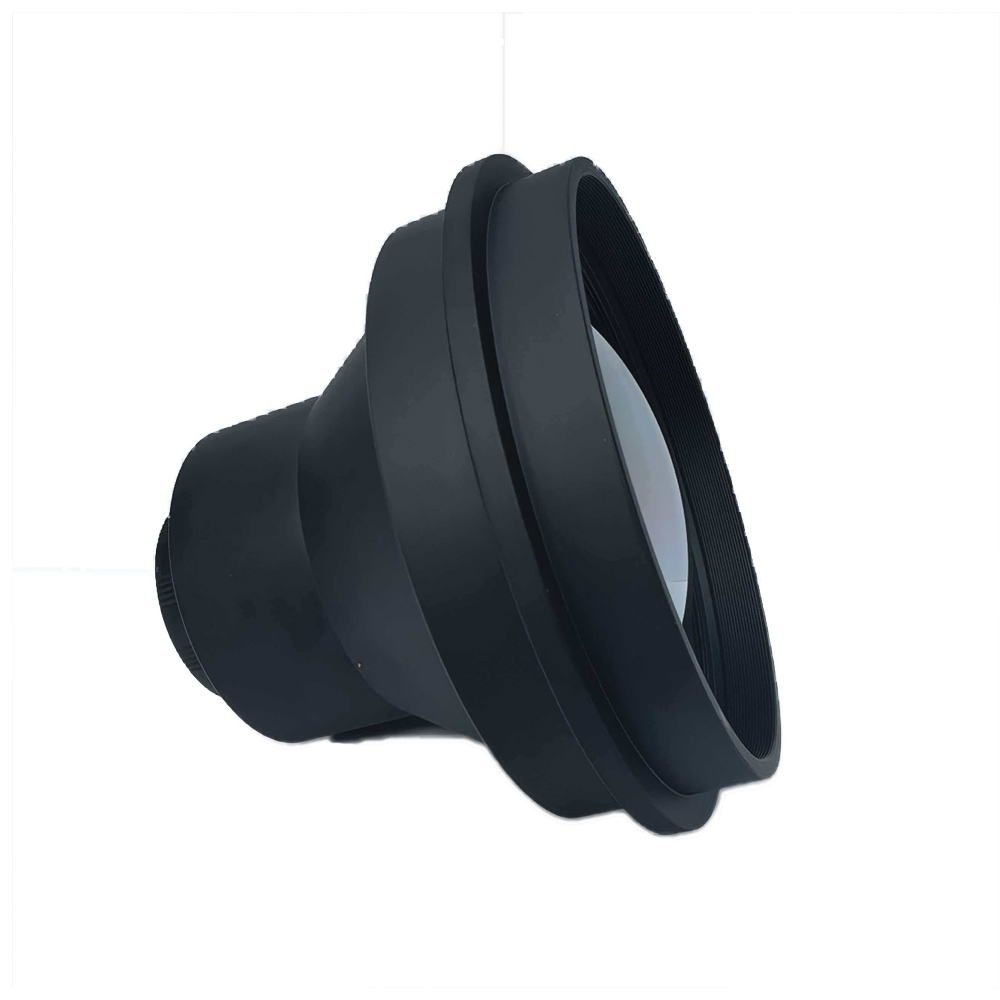

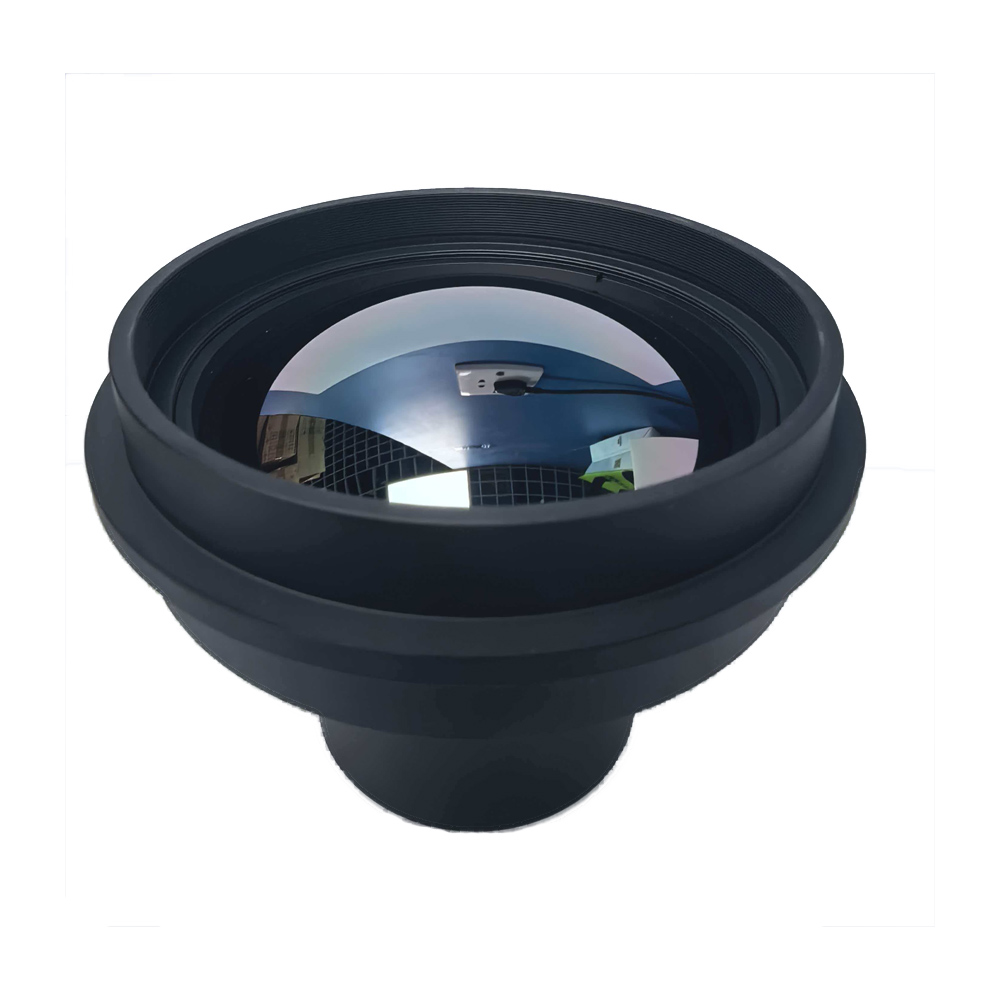

Thermische beeldlens met een brandpuntsafstand van 75 mm

Korte productbeschrijving

Deze hoge prestaties75 mm thermische beeldlensis onafhankelijk ontwikkeld en vervaardigd doorBOSHI OptischTechnologie. Deze thermische beeldlens is geoptimaliseerd om te combineren met 640×512 thermische 17μm infrarooddetectoren om high-definition langegolf infraroodbeelduitvoer te realiseren. Het heeft een F1.0-ontwerp met groot diafragma. Deze optische athermalisatielens levert een stabiel optisch athermalisatie-effect zonder extra elektrische focusseringseenheden en handhaaft een consistente beeldkwaliteit bij extreme werktemperaturen variërend van 40 graden onder nul tot 80 graden Celsius. De lens is uitgerust met high-definition zichtbare optica-coating en bereikt een transmissie van maar liefst 88 procent en een relatieve verlichting van meer dan 96 procent, waardoor een gelijkmatige helderheidsverdeling voor een volledig gezichtsveld wordt gerealiseerd. De vervormingswaarde wordt ingesteld op 0,85 procent om de geometrische afwijking van vastgelegde beelden te verminderen. Het past de M34-montagestandaard toe om snel en stabiel montagewerk te ondersteunen. De IP67-classificatie van het frontelement biedt uitstekende stof- en vochtbestendige prestaties. Met een nettogewicht van ongeveer 475 gram ondersteunt deze compacte IR-lens een naadloze integratie voor meerdere infraroodobservatieapparatuur. Strenge productiekwaliteitscontrole geïmplementeerd door BOSHI Optical Technology maakt dit langegolf-infraroodobjectief tot een betrouwbaar optisch kernonderdeel voor thermische observatie- en monitoringwerkzaamheden buitenshuis.

Gedetailleerde productbeschrijving

Parameteranalyse

1. Brandpuntsafstand en diafragma. Deze warmtebeeldlens heeft een brandpuntsafstand van 75 mm en een groot diafragma van F1.0. Een groter diafragma verzamelt meer infraroodstralingsenergie. Het kan de signaal-ruisverhouding effectief verbeteren voor het vastleggen van infraroodbeelden onder werkomstandigheden met weinig licht.

2. Detectorcompatibiliteit. Deze detectorlens van 17 μm bereikt een perfect matching-effect met een thermische, ongekoelde infrarooddetector van 640×512. Het levert een horizontaal gezichtsveld van 8,3 graden en een verticaal gezichtsveld van 6,6 graden om te voldoen aan de observatievereisten van scenario's op middellange afstand.

3. Optische structuur. De IR-lens maakt gebruik van een ontwerp voor een optische athermalisatielens. Het compenseert het thermische defocusfenomeen veroorzaakt door grote temperatuurvariaties en elimineert de noodzaak voor een motoraangedreven focusstructuur.

4. Optische coating en optische index. High-definition zichtbare optische coating zorgt voor een transmissie van 88 procent. Een relatieve verlichtingswaarde van meer dan 96 procent garandeert een homogene helderheid over het hele beeldgebied. De vervormingsindex blijft op 0,85 procent staan ​​om de echte scènekenmerken voor beelduitvoer te herstellen.

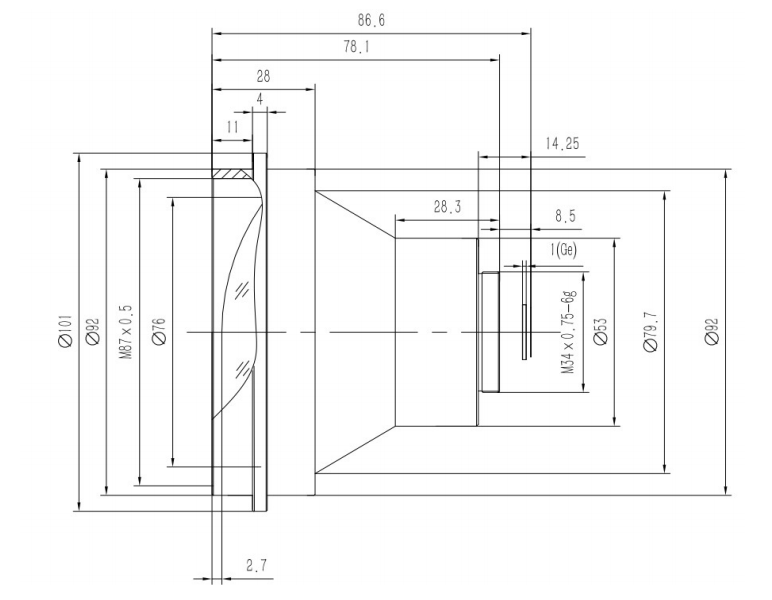

5. Mechanische en omgevingsspecificaties. Het volgt de M34-montagespecificatie voor gemakkelijke installatie. Frontelement bereikt IP67-beschermingsniveau. Het bereik van de werktemperatuur bestrijkt van min 40 graden Celsius tot plus 80 graden Celsius. Het nettogewicht bedraagt ​​bijna 475 gram om lichtgewicht systeemintegratie te vergemakkelijken.

Prestatievoordelen

1. Stabiele athermische beeldvormingscapaciteit. BOSHI Optical Technology past passieve optische athermalisatietechnologie toe op dit langegolf-infraroodobjectief. De 75 mm thermische beeldlens behoudt een scherpe scherpstelling binnen het bereik van de volledige werktemperatuur. Het vermijdt storingsrisico's veroorzaakt door elektronische focusseringsonderdelen. Het vermindert ook het totale energieverbruik van het systeem en verlaagt de kans op mechanische storingen.

2. Uitstekende optische prestaties. De hoge transmissiecoating van deze F1.0-warmtebeeldlens zorgt voor voldoende input van infraroodenergie. Relatieve verlichting van meer dan 96 procent elimineert problemen met donkere hoeken voor het beeldframe. Ultralage vervorming van 0,85 procent voorkomt vervorming van de doelvorm. Het legt een solide basis voor nauwkeurige doelmeting en identificatiewerkzaamheden.

3. Sterk aanpassingsvermogen aan de omgeving. De IP67-beschermingsgraad van het frontelement beschermt het kerngedeelte van deze optische athermalisatielens tegen stof, regen en waterspatten. Dankzij de robuuste mechanische structuur is de IR-lens bestand tegen complexe en barre buitenklimaatomstandigheden.

4. Vriendelijke systeemintegratie-eigenschap. Gestandaardiseerde M34-interface maakt snelle mechanische montage mogelijk. Het lichtgewicht van 475 gram verlaagt de laaddruk voor op voertuigen gemonteerde apparatuur, apparaten in de lucht en draagbare infraroodapparatuur.

5. Betrouwbare productiekwaliteit. BOSHI Optical Technology voltooit het optische ontwerp, de lensmontage en prestatiekalibratie in de fabriek. Elke 17μm-detectorlens zal vóór levering van het product een strenge temperatuurcyclustest en optische prestatie-inspectie ondergaan

Toepassingsgebieden

1. Grens- en perimeterbeveiliging. Deze thermische beeldlens kan worden gemonteerd in vaste thermische bewakingscamera's. Het ondersteunt de perimeterwaarschuwingsfunctie over lange afstanden. De thermische bijpassende lens van 640×512 detecteert indringers dag en nacht, zelfs in een totale donkere omgeving.

2. Thermische observatie via voertuigen. Deze F1.0 optische athermalisatielens dient als kerncomponent voor op een voertuig gemonteerd infraroodbewakingssysteem. Het voert de detectietaak van gevaar op de weg uit onder mistig weer, 's nachts en andere omstandigheden met slecht zicht.

3. Onbemande systeemlading. Als belangrijkste optische eenheid van de UAV-infraroodpod voert dit infraroodobjectief met een lange golf van 75 mm patrouillewerkzaamheden op middellange afstand uit. Het ondersteunt vroegtijdige waarschuwingsmissies voor bosbranden en monitoring van wilde dieren.

4. Industriële temperatuurinspectie. Deze IP67-gecertificeerde IR-lens werkt samen met een thermische infrarooddetector van 640×512 en ondersteunt temperatuurscreening voor elektrische apparatuur. Het bewaakt ook de bedrijfscondities van de oven voor toepassingsscenario's in de zware industrie.

5. Draagbare thermische observatieapparatuur. Deze detectorlens van 17 μm kan worden geïntegreerd in een draagbare thermische monoculair. Het levert betrouwbare optische prestaties voor zoek- en reddingsoperaties en veldmissies buitenshuis onder ingewikkelde weersomstandigheden.
