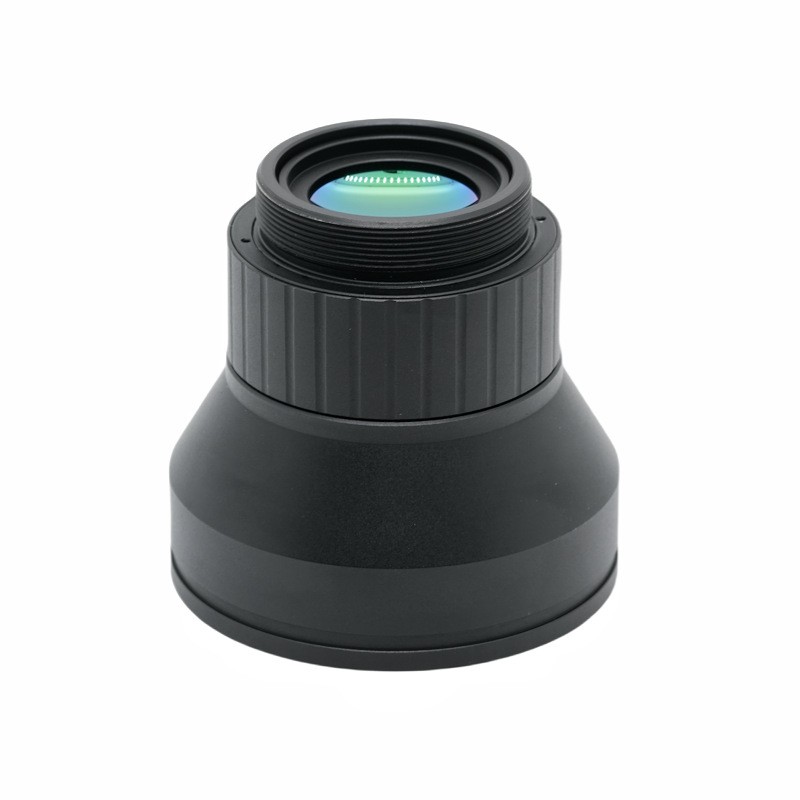

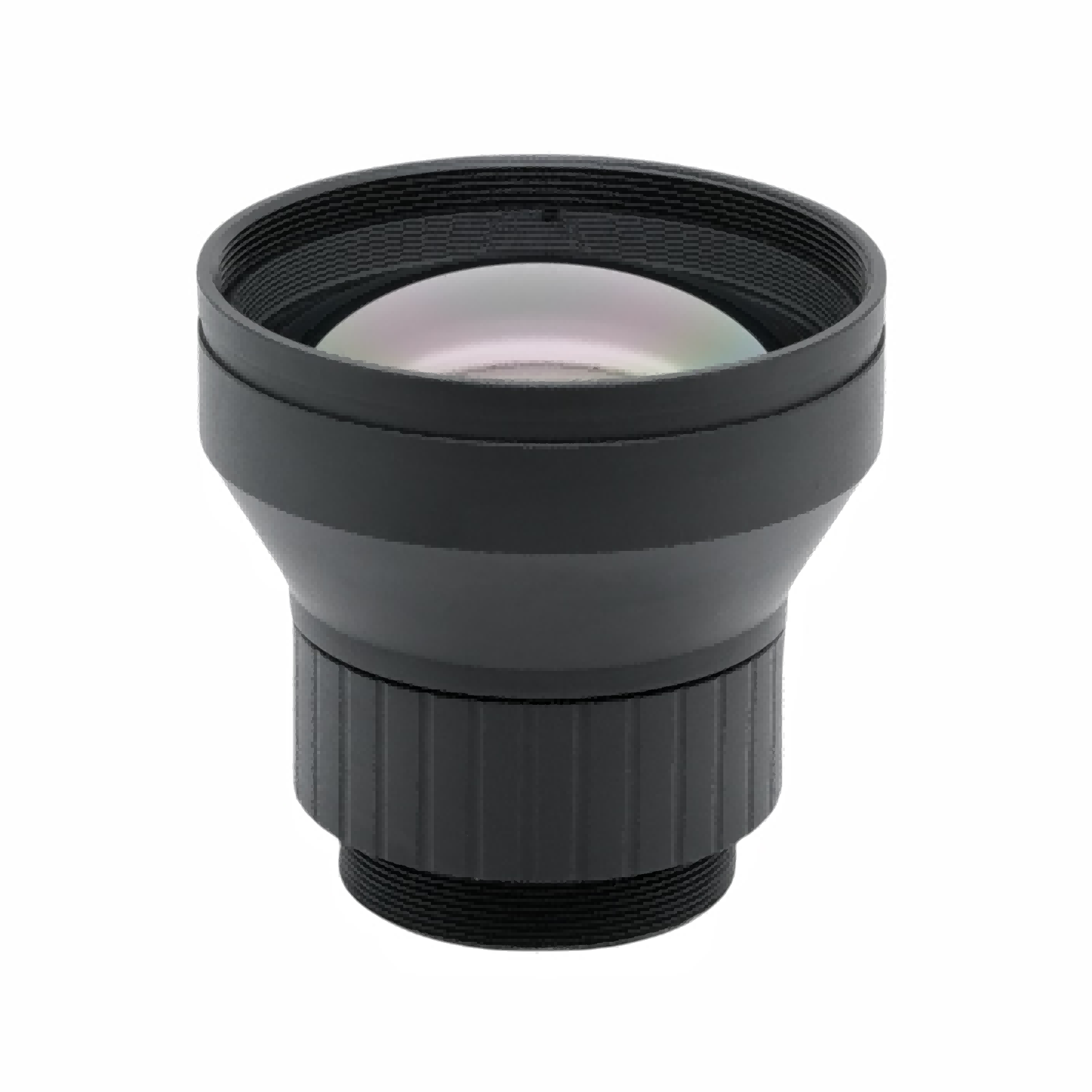

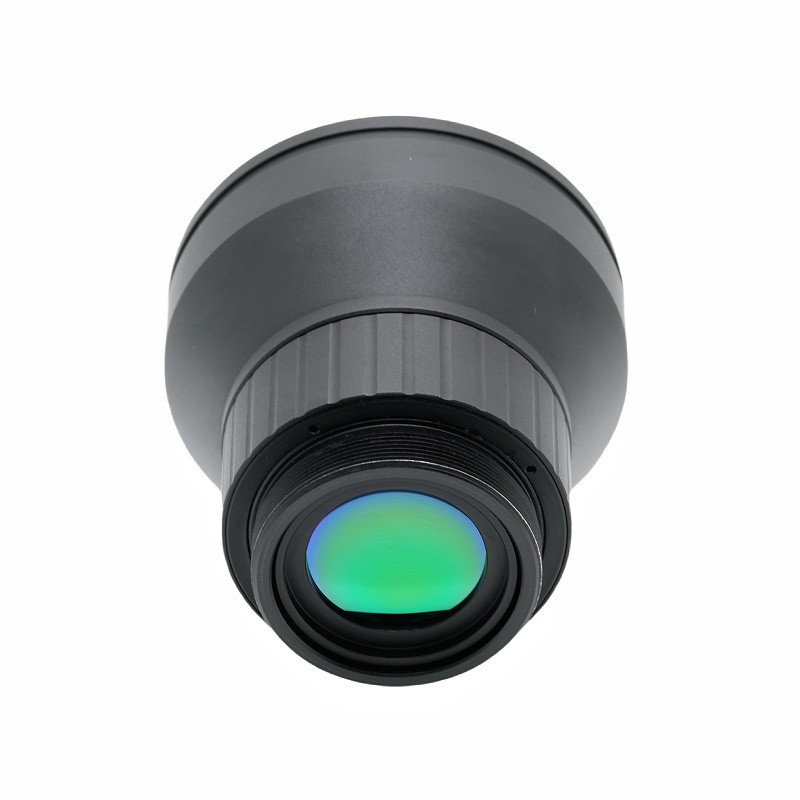

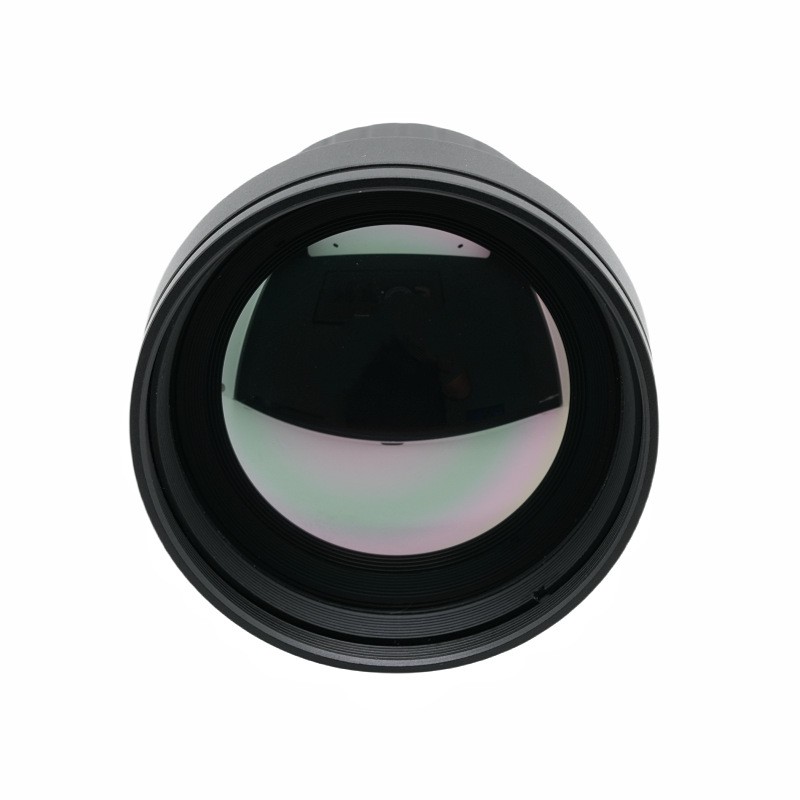

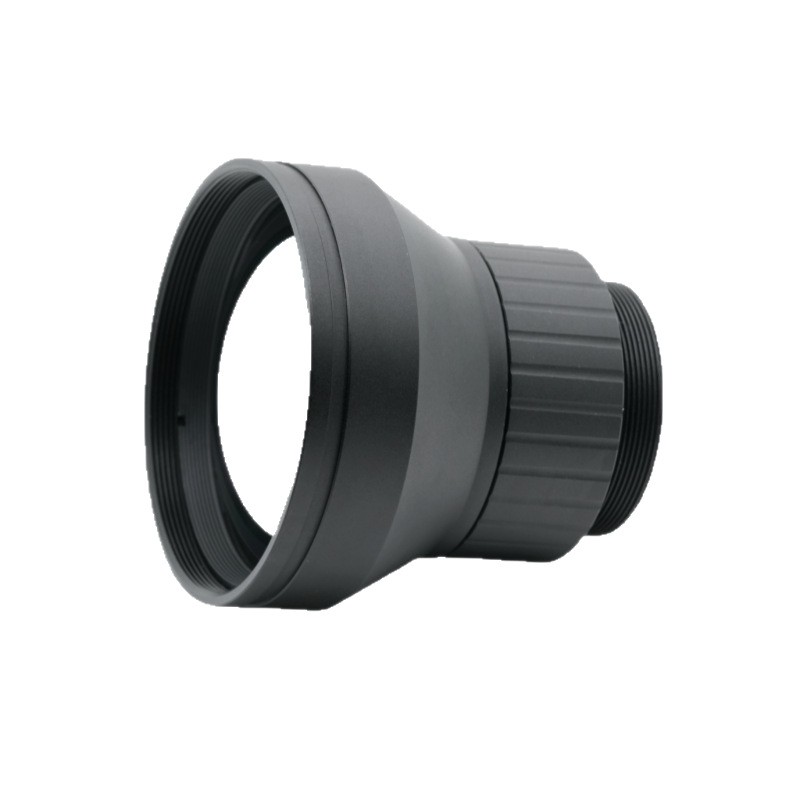

Thermische beeldlens met een brandpuntsafstand van 50 mm

Korte productbeschrijving

Deze hoogwaardige warmtebeeldlens is ontwikkeld en vervaardigd door BOSHI Optical Technology en is op maat gemaakt voor ongekoelde langegolf infrarood warmtebeeldapparatuur. Met een brandpuntsafstand van 50 mm en een helder F1.0 groot diafragma beschikt deze thermische beeldlens over uitstekende lichtopvangcapaciteiten om te kunnen omgaan met thermische detectiescenario's bij weinig licht. Het product komt overeen met 640×512,12μm infrarooddetectoren en werkt in de klassieke 8-12μm langegolf infrarood spectrale band.

De optische component aan de voorkant bereikt de waterdichte classificatie IP67. Het product kan stabiel werken binnen het temperatuurbereik van min 40 graden Celsius tot plus 80 graden Celsius. Het ondersteunt focusaanpassing van twee meter tot oneindig. De transmissie blijft boven de 90 procent, terwijl de relatieve verlichting maar liefst 94 procent bereikt, wat gelijkmatige en heldere warmtebeelden kan opleveren. Deze infraroodlens is geschikt voor scenario's zoals buitenbewaking, perimeterbeveiliging en thermische observatie. Het levert stabiele en betrouwbare optische prestaties voor diverse infraroodbeeldsystemen die onder zware werkomstandigheden worden uitgevoerd.

Gedetailleerde productbeschrijving

Parameter

1. Optische specificaties

Deze langegolf-infraroodlens is uitgerust met een brandpuntsafstand van 50 mm en een groot diafragma van F1.0 en werkt binnen de spectrale band van 8-12 μm. Het is geoptimaliseerd om te koppelen met een 640×512-detector met een pixelgrootte van 12 μm. Het diagonale gezichtsveld is 11,27 graden, het horizontale gezichtsveld is 8,8 graden en het verticale gezichtsveld is 7,0 graden. Een dergelijke gezichtsveldinstelling zorgt voor een goed dekkingsbereik en voldoet aan de gebruikseisen van thermische observatie over lange afstanden. BOSHI Optical Technology voltooit de optische simulatie en herhaalde verificatie voor deze thermische beeldlens om de diafragmagrootte, detectieafstand en beeldbereik in evenwicht te brengen.

2. Mechanische en omgevingsspecificaties

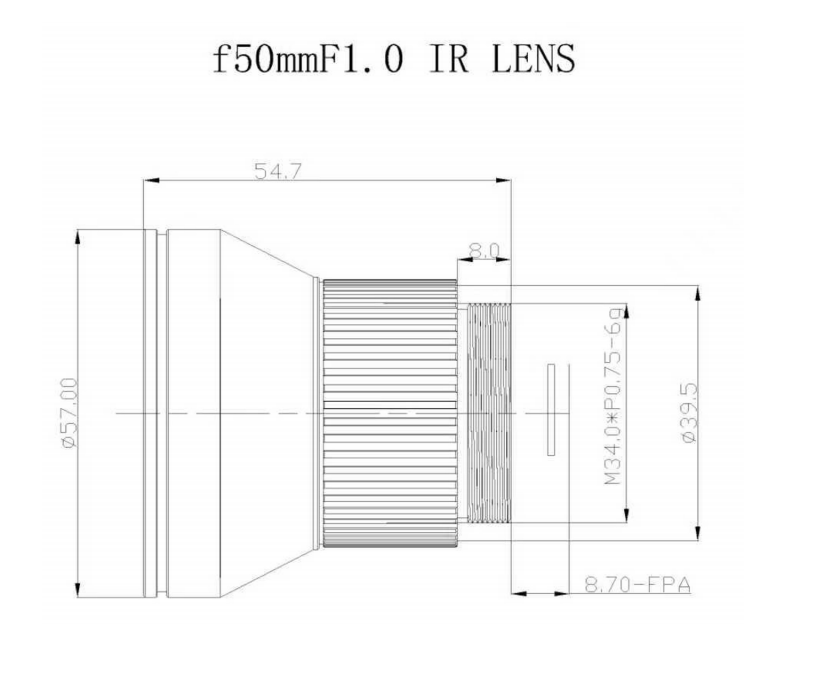

De lens maakt gebruik van een M34×0,75 montagestructuur om een ​​gemakkelijke installatie en docking voor verschillende apparatuurhosts te realiseren. Het scherpstelbereik bestrijkt twee meter tot oneindig. Het frontelement beschikt over een IP67-beschermingsgraad tegen binnendringing. De toegestane bedrijfstemperatuur varieert van min 40 graden Celsius tot plus 80 graden Celsius om zich aan te passen aan veldomgevingen met hoge en lage temperaturen. Blootgestelde optische oppervlakken zijn voorzien van een AR-antireflectiecoating om het reflectieverlies van infraroodenergie te verminderen. BOSHI Optical Technology voert mechanische structuurversterking en milieubetrouwbaarheidstests uit voor deze ongekoelde infraroodlens.

3. Specificaties beeldkwaliteit

De transmissie-index is niet lager dan 90 procent. De relatieve verlichting blijft maar liefst 94 procent. De vervormingswaarde wordt binnen min 1,0 procent geregeld. BOSHI Optical Technology stelt strenge productie-inspectienormen voor deze 8‑12μm-lens. Elke afgewerkte warmtebeeldlens wordt onderworpen aan optische tests met meerdere items om een ​​stabiele en consistente beeldkwaliteit bij massalevering te garanderen.

Prestatievoordelen

1. Uitstekende lichtopvangprestaties

Het F1.0-ontwerp met grote opening van deze warmtebeeldlens verhoogt de inkomende hoeveelheid infraroodfotonen aanzienlijk. Wanneer het thermische stralingssignaal zwak is in de werkomgeving, kan de signaal-ruisverhouding van het thermische beeld effectief worden verbeterd. Een geldiger infraroodsignaal komt de 640×512-detector binnen, zodat de doelcontour en temperatuurkenmerken duidelijker kunnen worden onderscheiden. BOSHI Optical Technology optimaliseert de indeling van de binnenste lensgroepen om de prestaties bij grote diafragma's optimaal te benutten zonder andere optische indicatoren op te offeren.

2. Fijne beelduniformiteit

De AR-antireflectiecoating zorgt voor een transmissie van meer dan 90 procent en maximaliseert de benuttingsgraad van infraroodenergie. Relatieve verlichting boven 94 procent beperkt het verduisterende fenomeen van de beeldhoeken. Het hele beeld dat op het detectoroppervlak wordt gevormd, behoudt een gelijkmatige helderheid. Gebruikers zullen geen gedeeltelijk te donker gebied tegenkomen bij het observeren van doelen. Deze langegolf-infraroodlens zorgt voor een uniform beeldeffect, of het nu gaat om inspectie op korte afstand of monitoring op lange afstand.

3. Sterke betrouwbaarheid voor zware omstandigheden

Dankzij het IP67-beschermingsniveau van het frontelement kunnen stof en water uit de buurt van belangrijke optische onderdelen worden gehouden. Door het grote bereik van de bedrijfstemperaturen kan de ongekoelde infraroodlens normaal functioneren in de hete zomer en de ijskoude winter. Het product ondersteunt 24 uur per dag continu buitenwerk. BOSHI Optical Technology voltooit de verificatie van stof-, water- en temperatuurimpact, zodat de lens stabiele prestaties kan behouden onder complex buitenweer.

4. Optisch vermogen met lage vervorming

Vervorming wordt beperkt tot min 1,0 procent. Geometrische vervorming van beeldbeelden wordt op een laag niveau gehouden. Wanneer operators maatmetingen en positieobservatie voor thermische doelen implementeren, kunnen meetafwijkingen veroorzaakt door lensvervorming worden verminderd. Deze functie maakt dit50 mm thermische beeldlensgeschikt voor scenario's die een zeer nauwkeurige doelanalyse vereisen.

5. Brede focusaanpassingsmogelijkheid

Een scherpstelinterval van twee meter tot oneindig wordt bereikt via een mechanisch scherpstelmechanisme. Dezelfde lens met M34-vatting kan heldere beelden opleveren voor gecontroleerde objecten op korte afstand en bewaakte doelen op afstand. Systeemintegrators hoeven de lenshardware niet te vervangen bij het wisselen van observatieafstand, wat de flexibiliteit van de apparatuurtoepassing verbetert.

Toepassingsgebieden

1. Perimeterbeveiliging en grensbewaking

Deze warmtebeeldlens wordt in grote hoeveelheden in thermische buitencamera's ingebed. Het systeem vertrouwt op de functie van all-weather-detectie en realiseert dag en nacht inbraakidentificatie en vroegtijdige waarschuwing aan de perimeter. Onder totale duisternis, mistig weer of slechte verlichtingsomstandigheden kan de 640×512-detector, gecombineerd met deze langegolf-infraroodlens, het hittesignaal van binnendringende objecten opvangen. BOSHI Optical Technology levert deze optische component aan veel fabrikanten van beveiligingsapparatuur om perimeterverdedigingssystemen te bouwen.

2. Industriële thermische inspectie

De ongekoelde infraroodlens dient voor temperatuurbewaking van industriële apparatuur. Het kan abnormale hittepunten vastleggen om een ​​diagnose van oververhittingsfouten te realiseren. Typische gebruiksscenario's zijn onder meer de statuscontrole van fabrieksapparatuur, monitoring van apparatuur van elektriciteitscentrales en inspectie van warmtelekken in pijpleidingen. De hoge doorlaatbaarheid van de AR-coating zorgt voor nauwkeurig herstel van de temperatuurinformatie van objecten en helpt het personeel verborgen apparatuurrisico's vooraf te ontdekken.

3. Buitenobservatie en zoekredding

De lens van 8-12 μm wordt gemonteerd op infraroodobservatieapparatuur. Het voert vroegtijdige waarschuwing voor bosbrandgevaar uit, evenals zoek- en reddingsmissies in het veld. In een nachtelijke of hevige mistomgeving waar zichtbaar licht niet werkt, biedt de brandpuntsafstand van 50 mm de juiste observatiecapaciteit over lange afstanden om warmtebronnen zoals brandhaarden en opgesloten personeel te lokaliseren. IP67-bescherming zorgt ervoor dat de lens zich aanpast aan het complexe openluchtklimaat op reddingslocaties.

4. Op een voertuig gemonteerd infraroodsysteem

Deze F1.0-warmtebeeldlens past bij thermische modules in voertuigen. Voertuigplatforms hebben vaak te maken met schokkende trillingen en scherpe temperatuurschommelingen. De mechanische structuur en milieuprestaties, geverifieerd door BOSHI Optical Technology, zorgen ervoor dat de lens een stabiel infrarood optisch effect levert onder ingewikkelde weg- en weersomstandigheden. Het helpt voertuigsystemen om omringende thermische doelen waar te nemen.

5. Ongekoelde infraroodcamera

BOSHI OptischTechnologie levert deze M34-warmtebeeldlens als optische kerncomponent voor OEM- en ODM-fabrikanten van thermische camera's. Partners kunnen de assemblage van cameraproducten voltooien door deze lens te combineren met 640×512 detector- en circuitmodules. Het product ondersteunt op maat gemaakte aanpassingsaanpassingen volgens systeemvereisten en voldoet aan de massaproductie-eisen van fabrikanten van infraroodcamera's.
