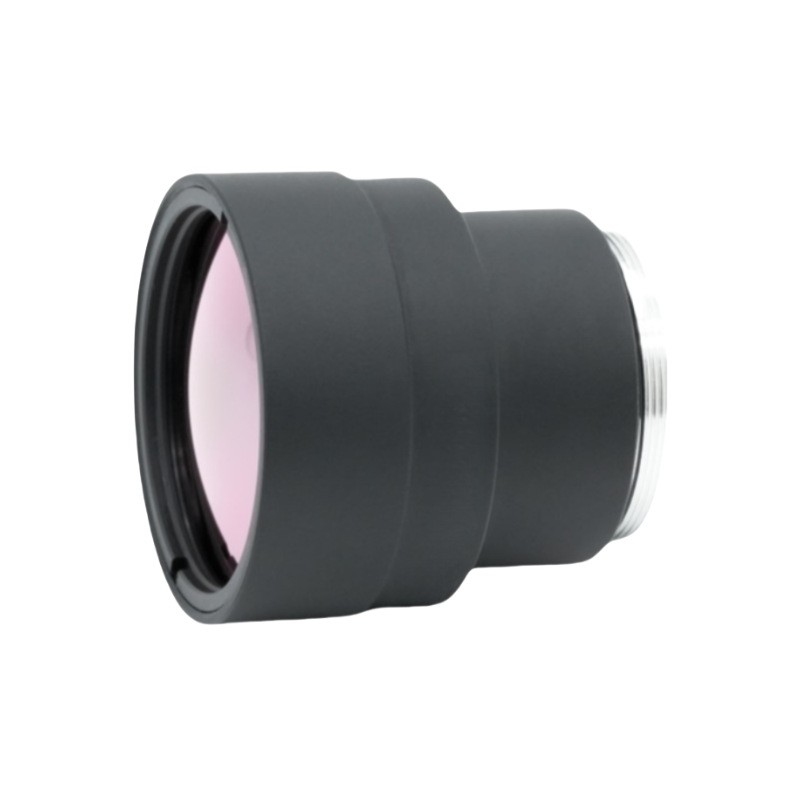

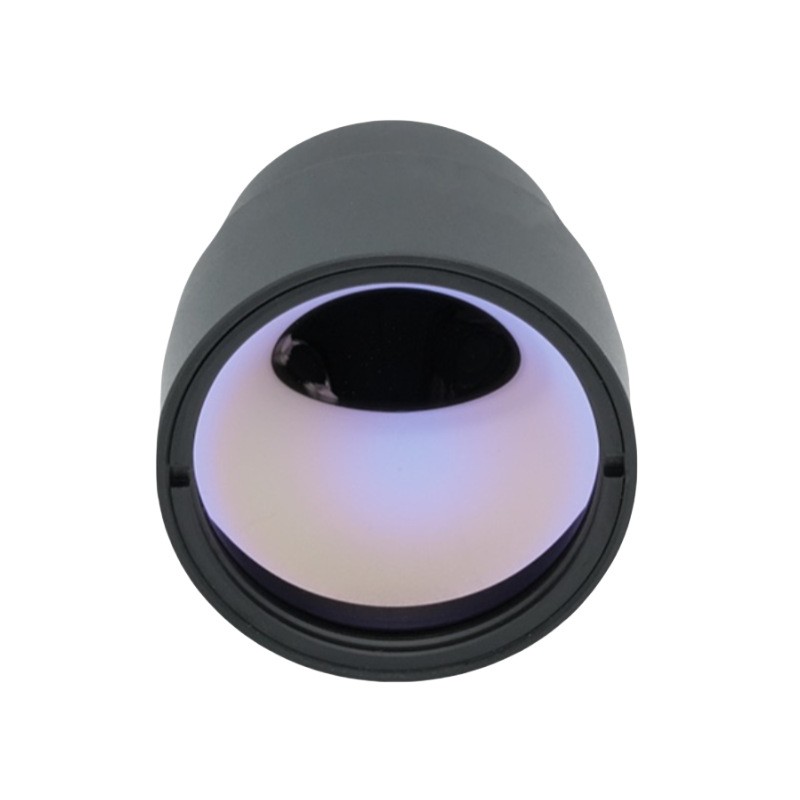

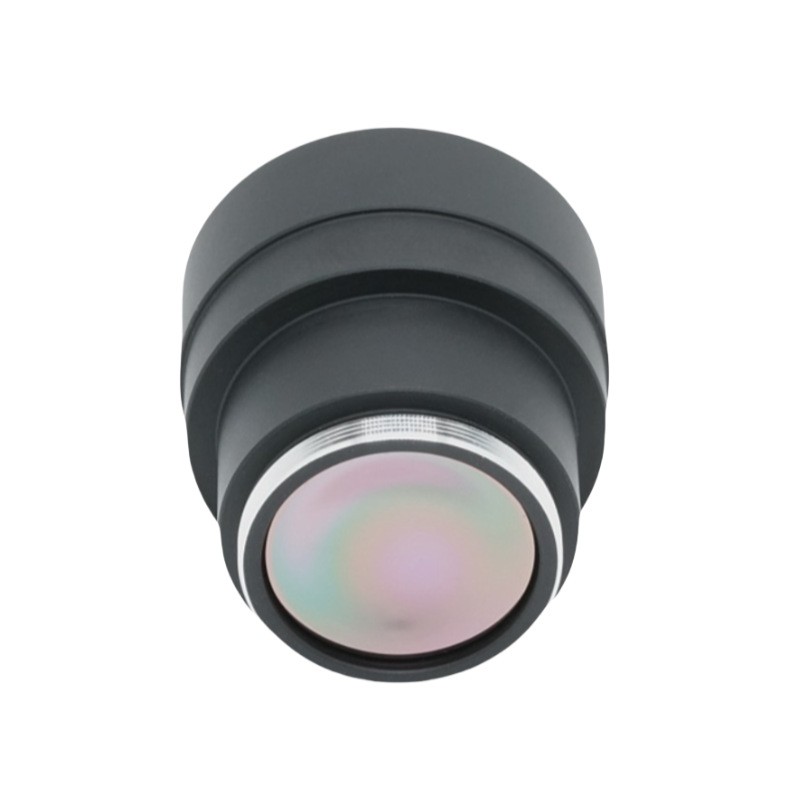

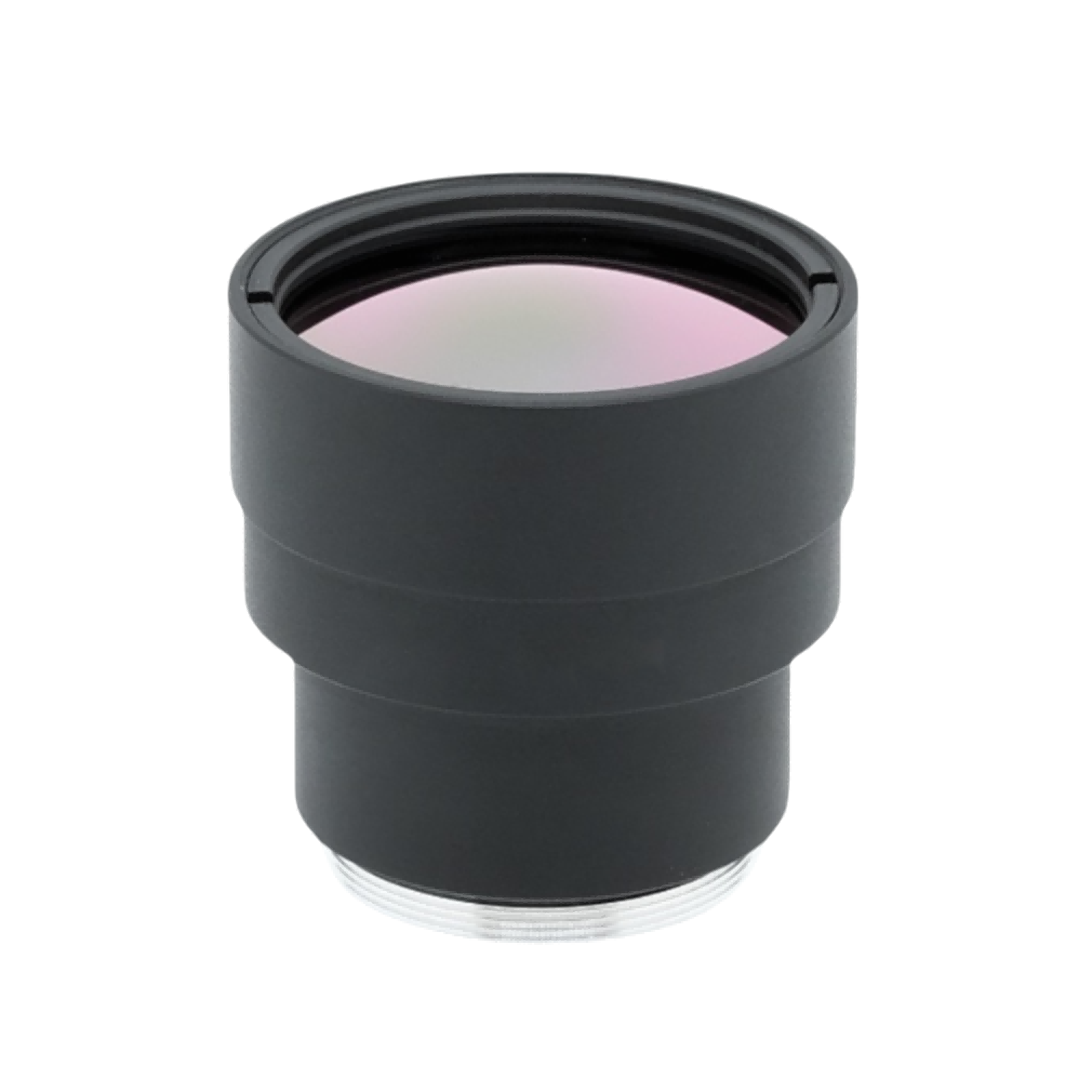

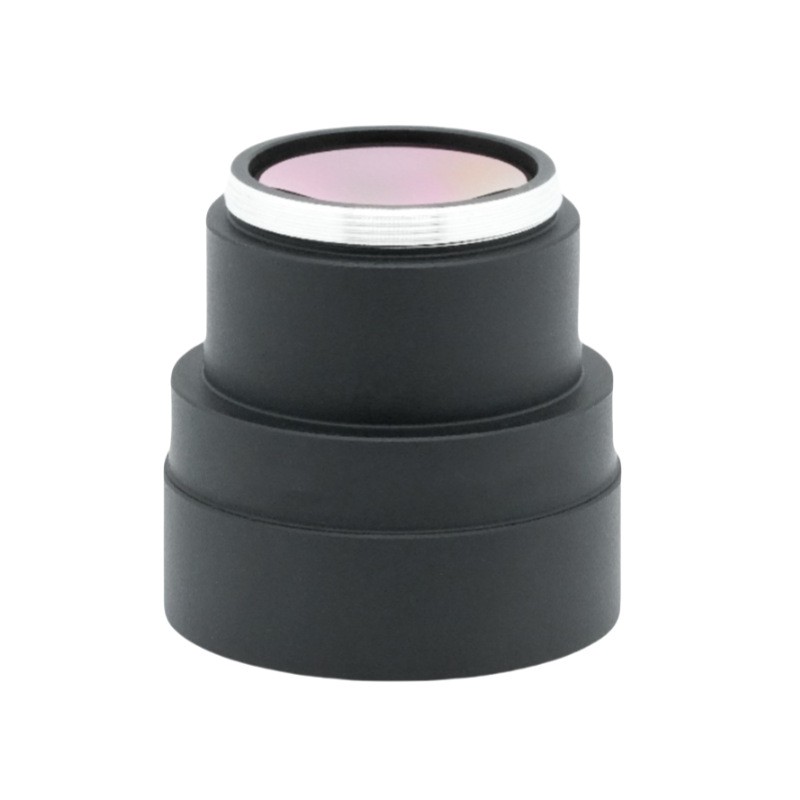

Thermische beeldlens met een brandpuntsafstand van 25 mm

Productoverzicht

Deze F1.0 25 mm langegolf-infraroodlens is onafhankelijk onderzocht en vervaardigd doorBOSHI OptischTechnologie. Als hoogwaardige thermische beeldlens die binnen een golflengteband van 8-12 μm werkt, is deze langegolf-infraroodlens geoptimaliseerd voor thermische detectoren met 640×512, 12 μm-lenzen. Met een F1.0 grote diafragmastructuur levert de infraroodlens superieure lichtopvangprestaties om te kunnen omgaan met werkscenario's met slecht zicht en bewaking bij lage temperaturen. De M22×0,5-lensmontagestructuur ondersteunt een eenvoudige installatie op bijpassende thermische camera-apparatuur. De front-end lenscomponent bereikt IP67-beschermingsgraad voor stabiele prestaties bij gebruik buitenshuis. Deze thermische cameralens van 25 mm realiseert een transmissie van meer dan 86 procent en een relatieve verlichting van meer dan 97 procent, terwijl de vervorming onder de 2 procent blijft. Het focusaanpassingsbereik bestrijkt 2 meter tot oneindig, en een stabiele werking kan worden gerealiseerd bij temperaturen van -40 ℃ tot +80 ℃. BOSHI Optical Technology implementeert nauwkeurige kalibratie voor elk eindproduct, om een ​​stabiele beelduitvoer voor thermische beeldapparatuur voor industriële en beveiligingsbewaking te behouden.

Gedetailleerde productbeschrijving

1. Parameter

De optische parameters van dit product zijn professioneel afgestemd, aangevuld met BOSHI Optical Technology. De brandpuntsafstand bereikt 25 mm en het F-nummer wordt ingesteld op F1.0. De werkgolflengte valt binnen de langegolf-infraroodband van 8-12 μm, die behoort tot het standaard langegolf-infraroodlensproduct. Deze infraroodlens realiseert een perfecte compatibiliteit met thermische detectoren van 640 x 512, 12 μm lens en past zich aan aan reguliere ongekoelde infraroodsensormodules. Het diagonale gezichtsveld bereikt 22,5 graden, het horizontale gezichtsveld bereikt 17,7 graden en het verticale gezichtsveld bereikt 14,1 graden. Een dergelijke parameterconfiguratie zorgt voor uitstekende observatiecapaciteit voor monitoringtaken op middellange afstand.

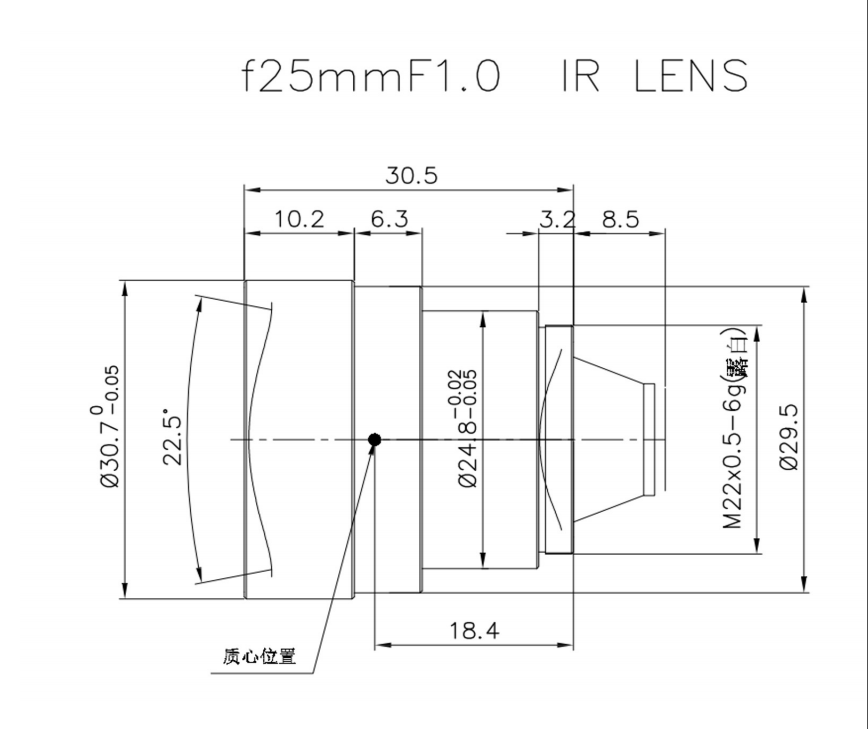

Mechanische en omgevingsparameters zijn afkomstig van het gestandaardiseerde ontwerp van BOSHI Optical Technology. De M22×0,5 lensmontage-interface maakt het fabrikanten van apparatuur mogelijk om de productassemblage en apparatuurintegratie te voltooien. Het focusaanpassingsbereik strekt zich uit van 2 meter tot oneindig, wat kan voldoen aan zowel inspectievereisten op korte afstand als monitoringvereisten op lange afstand. Het bedrijfstemperatuurbereik bestrijkt -40℃ tot +80℃, dus deThermische beeldlenskan een stabiele werkoutput behouden onder extreme klimaatomstandigheden. De frontlenseenheid bereikt IP67-beschermingsgraad om gebruik buitenshuis in complexe omstandigheden te ondersteunen.

De beeldkwaliteitsparameters zijn afhankelijk van een geavanceerd antireflectiecoatingproces. Blootgestelde optische oppervlakken krijgen een AR-coatingbehandeling. De werkelijke transmissie blijft hoger dan 86 procent. De relatieve verlichting blijft boven de 97 procent. De vervormingswaarde wordt onder de 2 procent gehouden. Elke index van deze thermische cameralens wordt vóór levering van het product aan strenge inspecties onderworpen.

2. Prestatievoordelen

Groot F1.0-diafragma: BOSHI Optical Technology past een ontwerp met een ultragroot diafragma toe op deze 25 mm infraroodlens. Het structurele kenmerk verbetert uiteraard de ontvangstefficiëntie van infraroodfotonsignalen. Bij het werken in omgevingen met zwakke thermische straling kan de thermische beeldlens een veel helderder thermisch beeld weergeven vergeleken met producten met een kleinere diafragmawaarde.

Uitstekende optische uniformiteit: de relatieve verlichtingsindex van meer dan 97 procent beperkt effectief het fenomeen van donkere hoeken aan de beeldrand. Een vervormingsindex van minder dan 2 procent garandeert de geometrische authenticiteit van het warmtebeeldbeeld. Deze prestatiefunctie biedt betrouwbare technische ondersteuning voor meetgerichte toepassingsscenario's voor thermische systemen.

Robuust aanpassingsvermogen aan de omgeving: IP67-beschermingsgraad van de frontlens zorgt voor stofpreventie en waterdichte capaciteit op korte termijn voor buitentoepassing. De geoptimaliseerde optische structuur van BOSHI Optical Technology beperkt op effectieve wijze het fenomeen van focus-offset veroorzaakt door drastische temperatuurschommelingen. De langegolf-infraroodlens kan een consistent beeldeffect behouden onder omstandigheden met scherpe temperatuurschommelingen.

AR-coating met hoge transmissie: Coatinglaag van deze 25 mm F1.0 thermische cameralens vermindert oppervlaktereflectieverlies van infrarood licht. Het bevordert de efficiëntie van het gebruik van infraroodenergie en verbetert de signaal-ruisverhouding van het gehele thermische camerasysteem. De op de lens afgestemde optische structuur van 12 μm laat het prestatiepotentieel van de sensor volledig tot zijn recht komen.

Volwassen gestandaardiseerde interface: M22×0.5 Lensmontagemodus ondersteunt gemakkelijke productvervanging. Met deze gestandaardiseerde interface kunnen samenwerkingspartners van BOSHI Optical Technology grote hoeveelheden assemblagewerkzaamheden efficiënt uitvoeren.

3.Toepassingsvelden

Beveiligingstoezicht buiten: ditThermische beeldlensondersteunt het toezicht op grensverdedigingslocaties. Het kan ook thermische bewakingstaken uitvoeren voor fabrieksgebieden en campuszones. De 25 mm infraroodlens voltooit het indringingsdetectiewerk dag en nacht zonder extra zichtbare lichtbron. De structurele prestaties van IP67-kwaliteit garanderen een stabiele, langdurige werking buitenshuis voor de langegolf-infraroodlens.

Industrieel voorspellend onderhoud: deze thermische cameralens kan worden gemonteerd op thermische inspectiecamera's. Operators maken gebruik van de optische prestaties van de 12μm-lens om de risico's van oververhitting van stroomapparatuur, mechanische lagercomponenten en elektrische kastfaciliteiten te ontdekken. 640×512 detectormatchingcapaciteit zorgt voor rijke beelddetails voor foutdiagnose van apparatuur.

Verkeers- en transportmonitoring: Het product kan worden toegepast voor infrarooddetectiewerk in het wegverkeer. Het voltooit de registratie van de voertuigwarmtefunctie en de activeringsfunctie voor abnormale temperatuuralarmen. De gezichtsveldeigenschappen van deze 25 mm-lens op middellange afstand voldoen aan de vereisten voor real-time monitoring langs de weg.

Onbemande systeemladingen: Het compacte volumekarakteristiek van de F1.0 thermische beeldlens maakt hem geschikt voor grondrobotapparatuur en het laden van kleine onbemande luchtvoertuigen. Bij mistig weer, een nachtelijke omgeving of een met rook gevulde omgeving ondersteunt de infraroodlens de uitvoering van zoek- en reddingstaken.

Brandpreventie en vroegtijdige waarschuwing: de langegolf-infraroodlens voert een monitoringmissie voor bosbranden uit. Het realiseert ook de vroegtijdige waarschuwingsfunctie voor de interne temperatuur in het magazijn. Dankzij de brandpuntsafstand van 25 mm kunnen gebruikers informatie over abnormale warmtebronnen op middellange afstand tijdig vastleggen.
