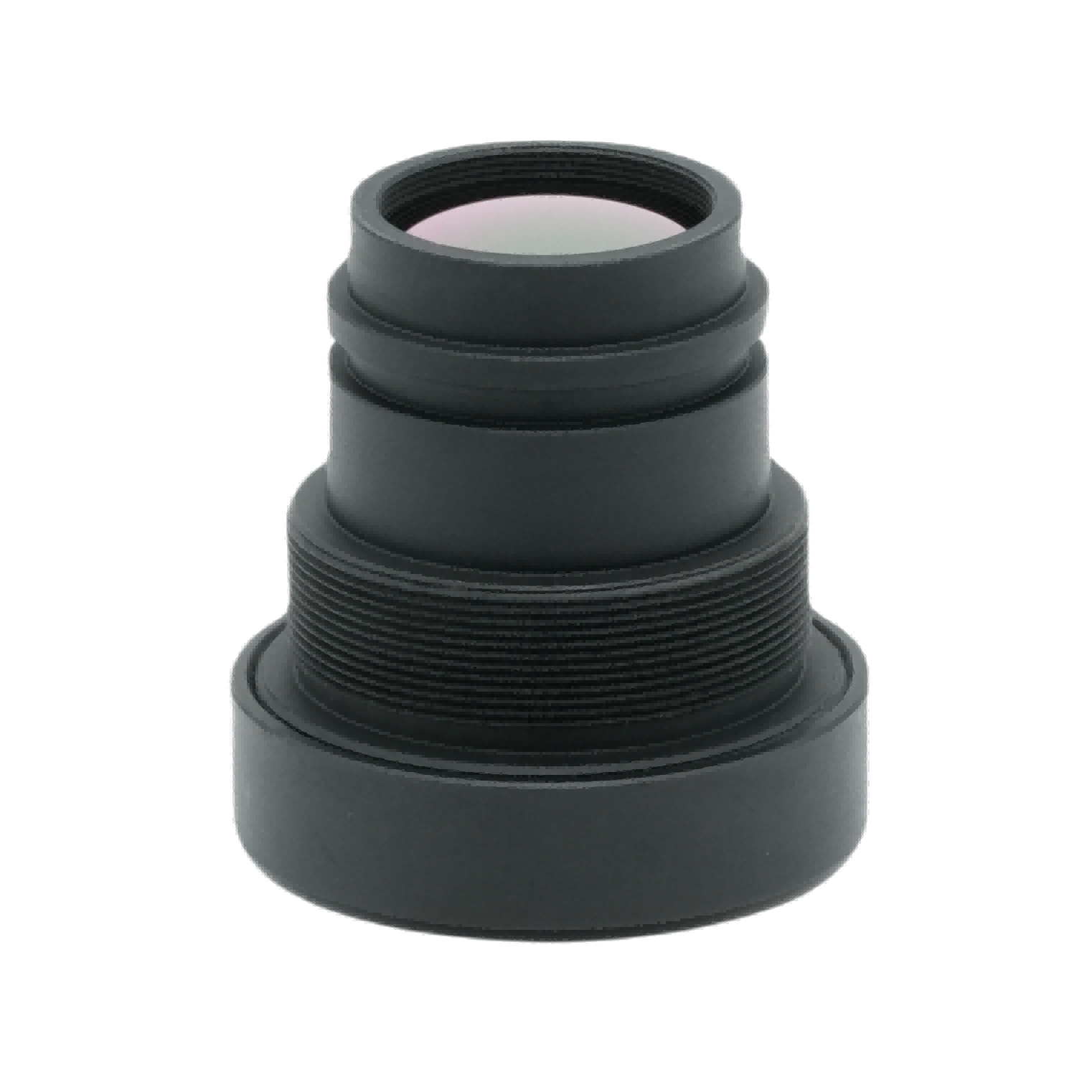

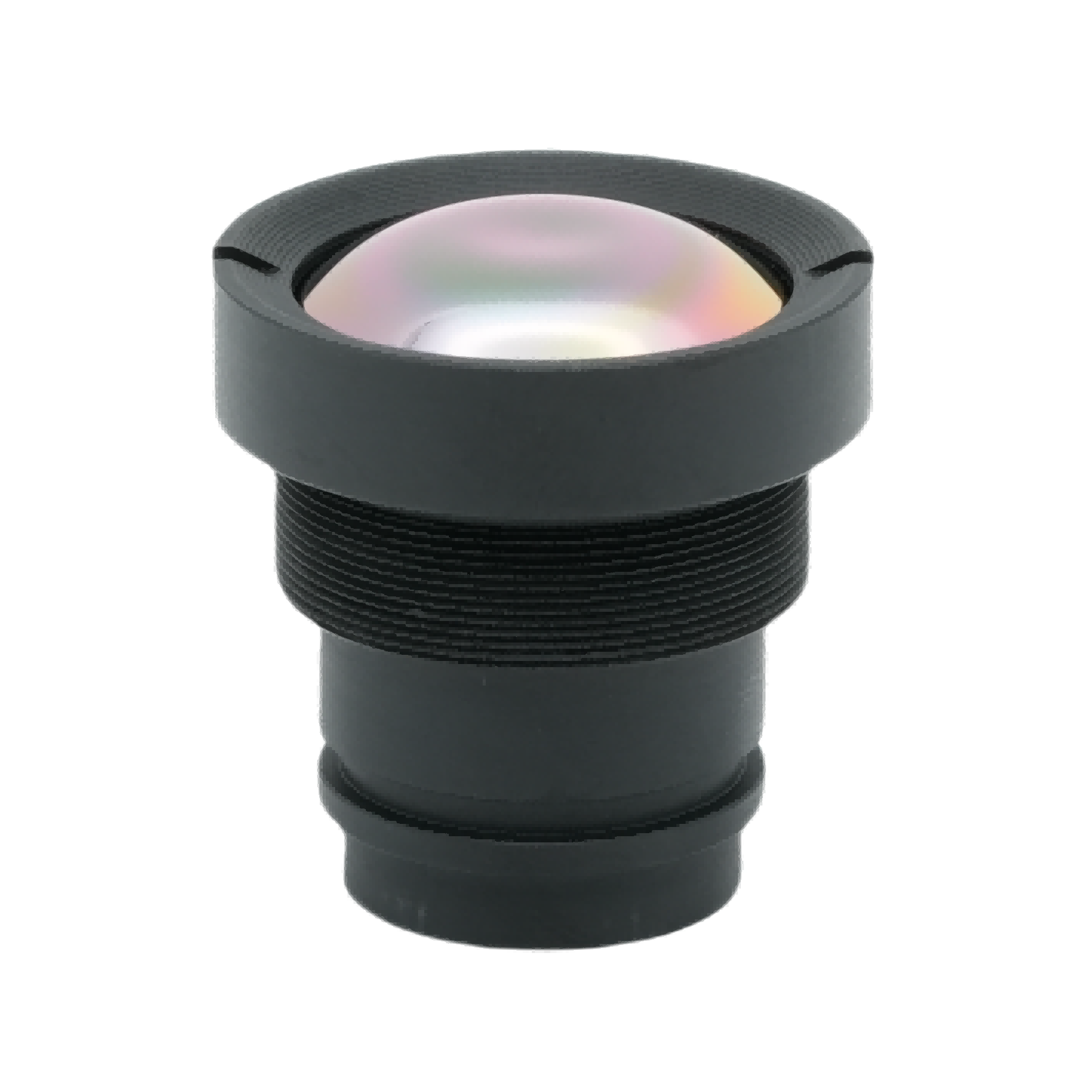

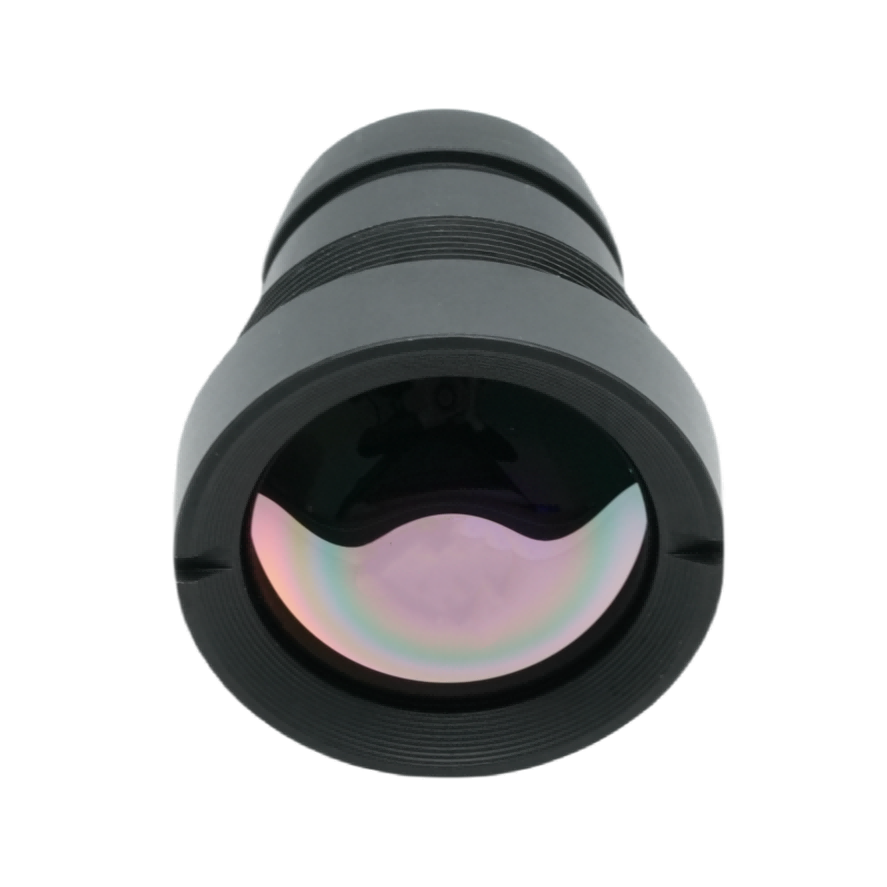

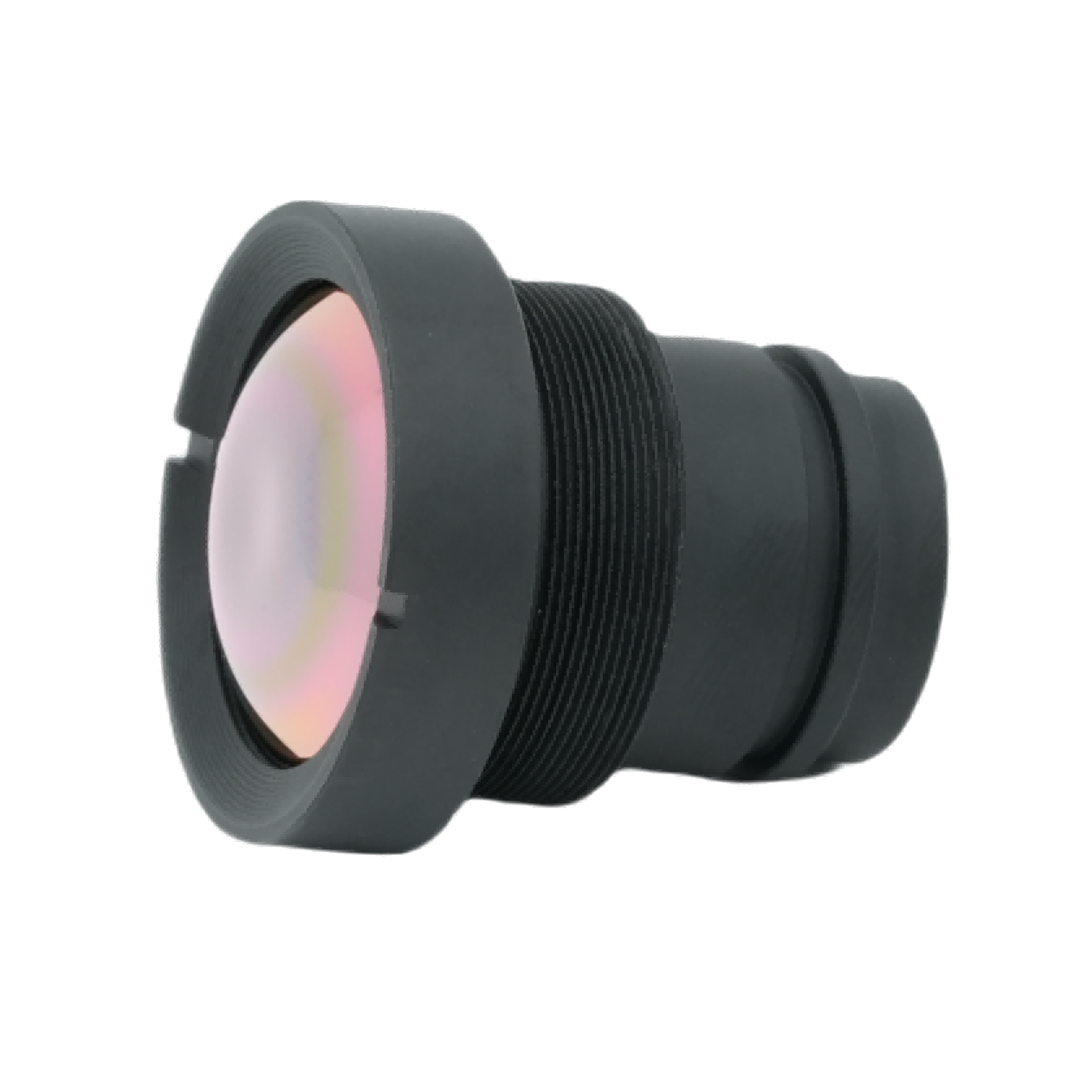

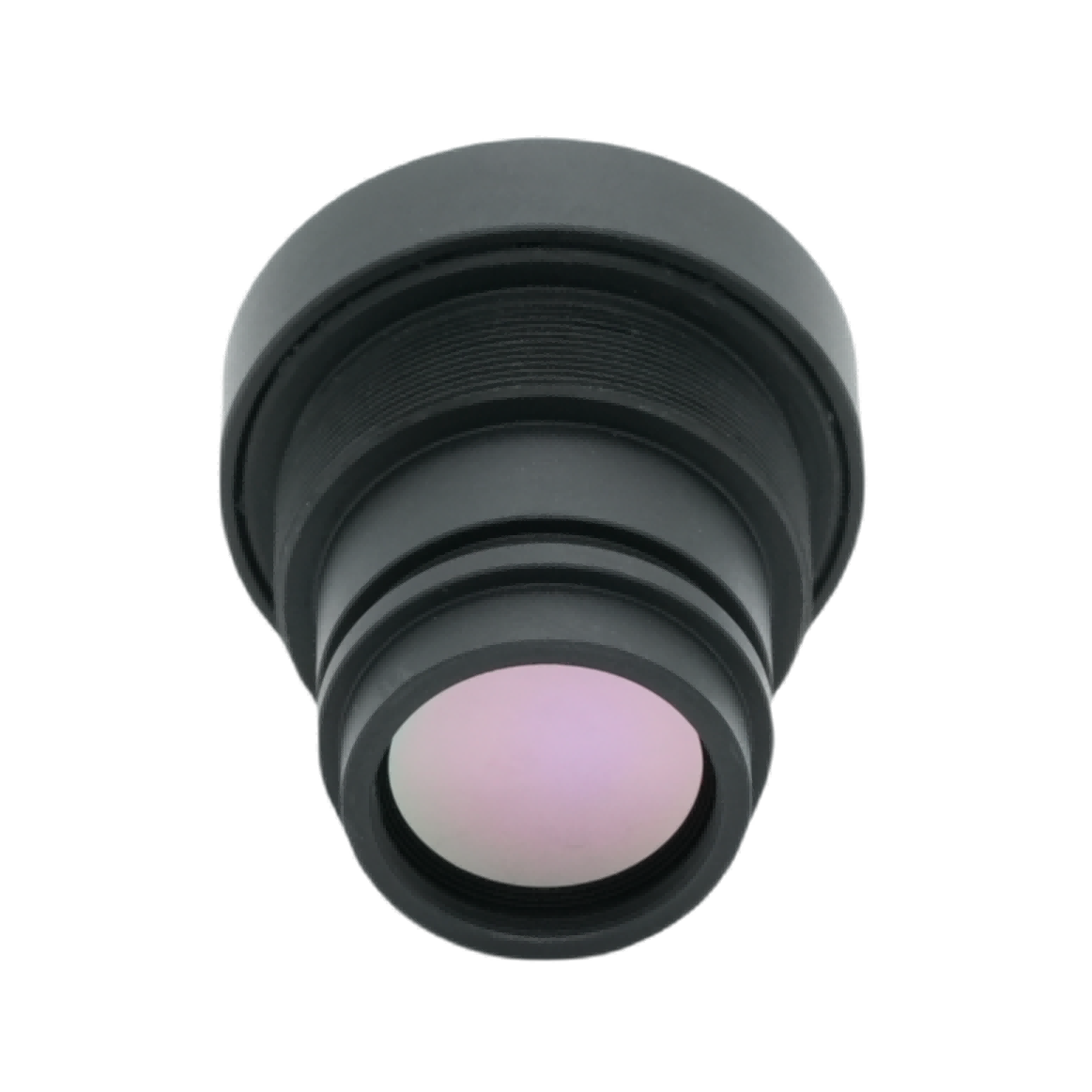

M22 4,1 mm thermische beeldlens

Productoverzicht

Vervaardigd en geleverd doorBOSHI OptischTechnologie, deze F1.0 4,1 mm brandpuntsafstandthermische beeldlensis een ultragroothoek-infraroodobjectief dat is geoptimaliseerd voor een resolutie van 640×512, ongekoelde infrarood-focal plane-arrays van 12 μm pixels. Deze thermische infraroodlens is voorzien van een geavanceerde blootgestelde AR-antireflectiecoating om een ​​infraroodtransmissie van meer dan 88 procent te realiseren. Als professionele infrarood optische lens, ontwikkeld door BOSHI Optical Technology, beschikt het apparaat over IP67-lensbescherming aan de voorkant, een lichtgewicht constructie van ongeveer 25 gram en betrouwbare optische stabiliteit bij hoge temperaturen. Het kan een soepele integratie realiseren in compacte, ongekoelde thermische camerasystemen. De brede gezichtsveldindeling zorgt voor een uitgebreide dekking van de scène, zodat deze kan worden aangepast aan gediversifieerde toepassingsscenario's voor thermische beeldvorming, en biedt een balans tussen lichtgewichtvereisten en praktische beelduitvoer voor kleine thermische hardwareapparaten.

Gedetailleerde productbeschrijving

Parameter

1. Optische specificaties

Deze optische infraroodlens heeft een brandpuntsafstand van 4,1 mm en een ultragroot diafragma van F1.0. Het ultragrote diafragma verbetert de opnamecapaciteit van infrarood licht aanzienlijk. Dergelijke optische prestaties vormen de kerngarantie voor een heldere beeldweergave van deze thermische infraroodlens onder bedrijfsomstandigheden met lage temperaturen en weinig straling.

2. Detectormatching

BOSHI Optical Technology ontwerpt deze lens om te combineren met infrarooddetectoren met een resolutie van 640×512 en 12 μm pixels. Het behoudt een hoge compatibiliteit met reguliere ongekoelde thermische sensorformaten. De goed op elkaar afgestemde hardwarekarakteristieken elimineren beeldafwijkingen die worden veroorzaakt door niet-overeenkomende omstandigheden tussen lens en sensorchip.

3. Gezichtsveld

De lens ondersteunt een breed gezichtsveld van 130 graden diagonaal, 102 graden horizontaal en 83 graden verticaal. Apparatuur verkrijgt scènedekking met een groot bereik zonder extra mechanische scanassemblages. Deze eigenschap vereenvoudigt het algehele mechanische structuurontwerp van warmtebeeldapparatuur.

4. Focus op prestaties

Het continue scherpstelbereik loopt van 0,5 meter tot oneindig. De focusprestaties zijn een evenwicht tussen inspectiewerkzaamheden op korte afstand en bewakingstaken op lange afstand. Het verbreedt de bruikbare afstandsgrens van deze lens met een brandpuntsafstand van 4,1 mm voor daadwerkelijke inzet op locatie.

5. Milieu- en mechanische index

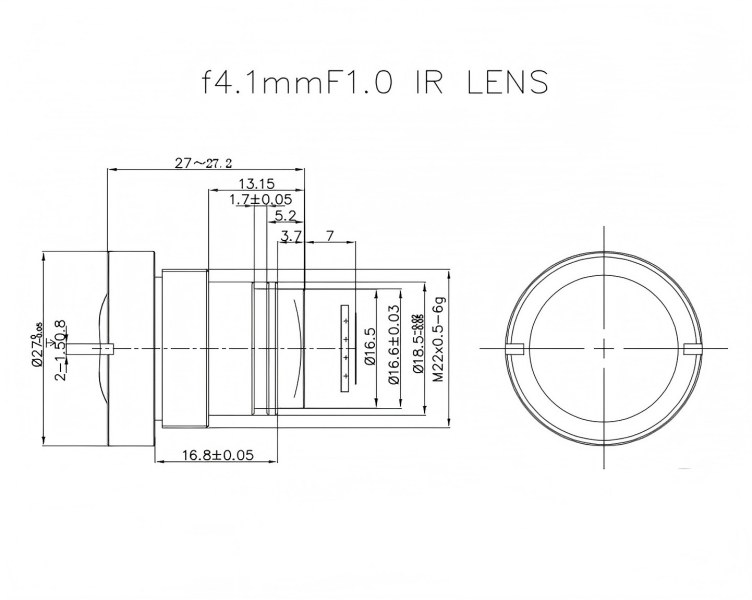

Het bereik van de bedrijfstemperatuur beslaat min 40 graden Celsius tot plus 80 graden Celsius. Het frontlensoppervlak bereikt de IP67-norm voor water- en stofdichtheid. Het maakt gebruik van een M22×0,5-standaard schroefdraadinterface om het montagewerk te stroomlijnen. Het nettogewicht bedraagt ​​bijna 25 gram, wat een gunstig uitgangspunt creëert voor de productontwikkeling van lichtgewicht apparatuur.

6. Indicatoren voor beeldkwaliteit

Dankzij de AR-antireflectiecoating bedraagt ​​de optische transmissie meer dan 88 procent. De relatieve verlichting blijft boven de 80 procent. De vervormingswaarde blijft onder de 45 procent. Deze groep indicatoren zorgt voor een goede balans tussen de groothoekbeeldeigenschappen en de werkelijke beeldkwaliteit van de optische infraroodlens.

Prestatievoordelen

1. Uitstekende thermische gevoeligheid bij weinig licht

Het maximale diafragma van F1.0 verhoogt de efficiëntie van het verzamelen van stralingsenergie. Bij het werken in een donkere omgeving met weinig straling kan deze thermische infraroodlens het contrast van het thermische beeld merkbaar versterken. Het vermindert de kans op beeldvervaging wanneer het infraroodsignaal van het doel zwak wordt, en levert een stabiele beeldbasis voor scèneobservatie met weinig straling.

2. Ultrabrede scènedekking

Het 130 graden diagonale brede gezichtsveld maakt het mogelijk dat één hardware-eenheid een groter ruimtelijk bereik bewaakt. Projectuitvoerders kunnen het totale aantal thermische camera's dat nodig is voor bewaking van een volledig gebied dienovereenkomstig verminderen. Deze verandering brengt een directe verlaging van de totale uitgaven voor systeembouw met zich mee. BOSHI Optical Technology optimaliseert het optische pad om bruikbare beeldkwaliteit te garanderen onder zulke grote kijkhoekomstandigheden.

3. Betrouwbare beelduniformiteit

Een relatieve verlichtingssterkte van meer dan 80 procent beperkt het probleem van vignettering effectief. Het beeldframe behoudt een consistente helderheid in alle gebieden. Doorlaatbaarheid van meer dan 88 procent vermindert infraroodenergieverlies binnen de optische transmissieroute. BOSHI Optical Technology implementeert herhaalde kalibratie voor deze infrarood optische lens. Het kalibratiewerk zorgt voor een stabiele beelduitvoer tijdens langdurige, continue bedrijfsstatus.

4. Robuust aanpassingsvermogen aan de omgeving

IP67-bescherming voor de frontlens en een breed werkbereik bij temperaturen zorgen voor een stabiele werking in omgevingen met regen, stof, extreem koude en hoge temperaturen. De thermische infraroodlens vereist geen frequent handmatig onderhoud. Het is geschikt voor buiteninstallaties en zware industriële veldimplementatiescenario's.

5. Compacte structuur voor gemakkelijke integratie

De lichtgewicht behuizing van 25 gram en de standaard M22×0,5-vatting verminderen de mechanische ontwerpproblemen voor geminiaturiseerde warmtebeeldapparatuur. Productontwikkelaars kunnen de werklast voor structurele wijzigingen tijdens de productintegratieprocedure verminderen. Het verkort de onderzoeks- en ontwikkelingscyclus voor thermische terminalhardware.

6. Veelzijdige focusaanpassingscapaciteit

De minimale scherpstelafstand van 0,5 meter ondersteunt doeldetectie op korte afstand. Vergeleken met puur langeafstandslensoplossingen met vaste focus vergroot dit product met een brandpuntsafstand van 4,1 mm de toepassingsdekking. Het voldoet aan de eisen voor observatie op gemengde afstanden van meerdere praktische projecten.

Toepassingsgebieden

1. Perimeterbeveiligingsbewaking

Deze infrarood optische lens met groot gezichtsveld biedt thermische bewakingscapaciteit met groothoek voor fabrieksgebouwen, parkzones, grensgebieden en wooncomplexen. Het voert 24 uur per dag inbraakdetectietaken uit zonder zichtbare lichtinvoer. Perimeterbeveiligingsbewaking geldt als één van de belangrijkste toepassingsrichtingen voor productseries van BOSHI Optical Technology.

2. Industriële thermische inspectie

De thermische infraroodlens ondersteunt screening van apparaattemperatuur, foutdiagnose van elektrische kasten, controle van thermische lekkage van pijpleidingen en veiligheidspatrouilles in de fabriek. Personeel ter plaatse kan abnormale warmtebronnen tijdig ontdekken om potentiële industriële veiligheidsincidenten te voorkomen. De aanpassingsfunctie met een resolutie van 640 x 512 garandeert een nauwkeurige registratie van thermische details bij industriële inspectiemissies.

3. Slim transport en voertuigvisie

Gebruikers kunnen de lens inzetten voor thermisch nachtzicht in auto's en voor monitoring van wegverkeer. Onder mistige, nachtelijke en slecht zichtomstandigheden helpt de pixelmatching van 12 μm zowel voetgangers als obstakels te identificeren. Het verbetert het veiligheidsgarantieniveau voor intelligente verkeersgerelateerde systemen.

4. Payload van onbemande systemen

Deze optische infraroodlens heeft een gewicht van 25 gram en dient als lichtgewicht thermische lading voor onbemande luchtvoertuigen, robots en onbemande grondvoertuigen. Het voert zoek- en reddingsactiviteiten uit, monitoring van natuurbrandrisico's en terreinpatrouilleopdrachten. M22×0,5-montage biedt snelle montagevoordelen voor onbemande platformlading.

5. Openbare veiligheid en noodhulp

Voor thermische positionering bij brandbestrijding en zoek- en reddingsopdrachten presteert de lens goed in een donkere, rokerige of visueel geblokkeerde omgeving. Thermische signalen kunnen gedeeltelijke rookverstoring doordringen en de doellocatie vergrendelen. Met een breed gezichtsveld kunnen hulpverleners snel grote locaties scannen tijdens noodoperaties.

6. Landbouw- en milieumonitoring

Operators maken gebruik van deze thermische infraroodlens om analyses van de vegetatietemperatuur, observatie van wilde dieren en het volgen van de warmteverdeling in de omgeving uit te voeren. Het levert geldige gegevensondersteuning voor landbouwstudies en ecologisch milieuonderzoek. De IP67-klasse maakt de lens geschikt voor langdurige veldobservatietaken buitenshuis.
