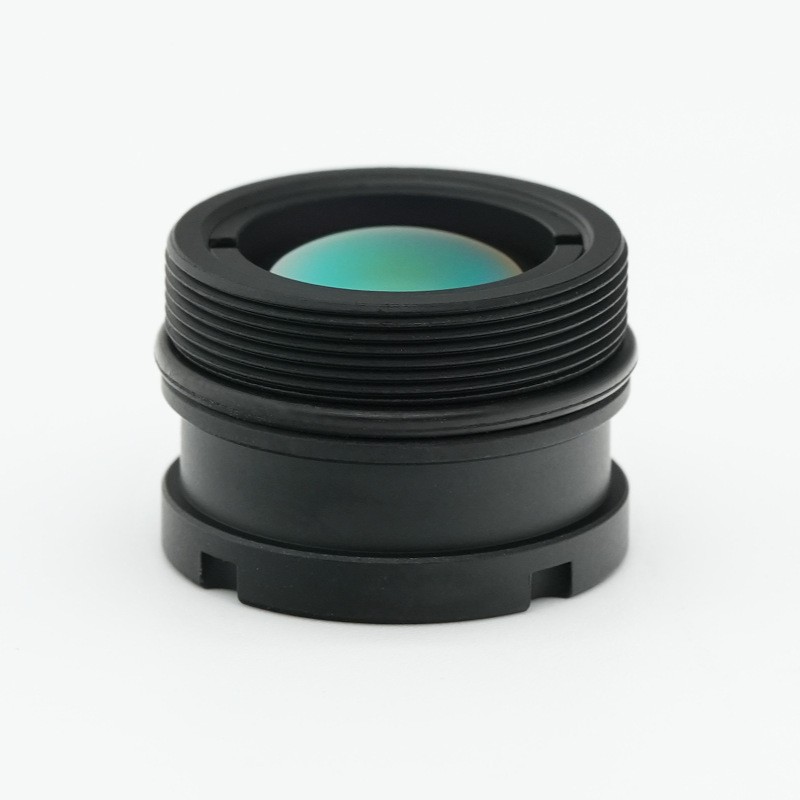

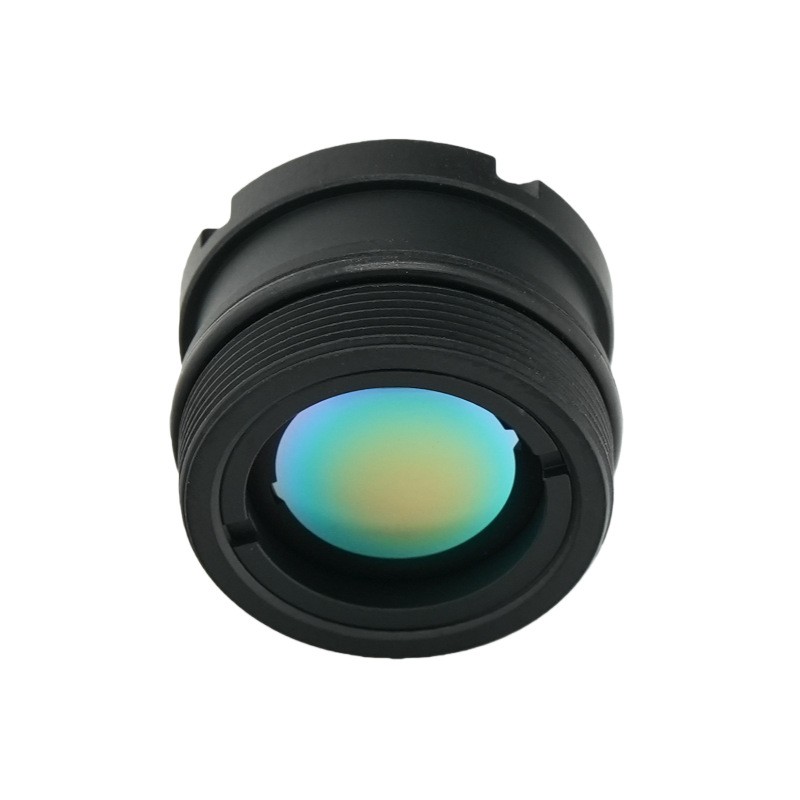

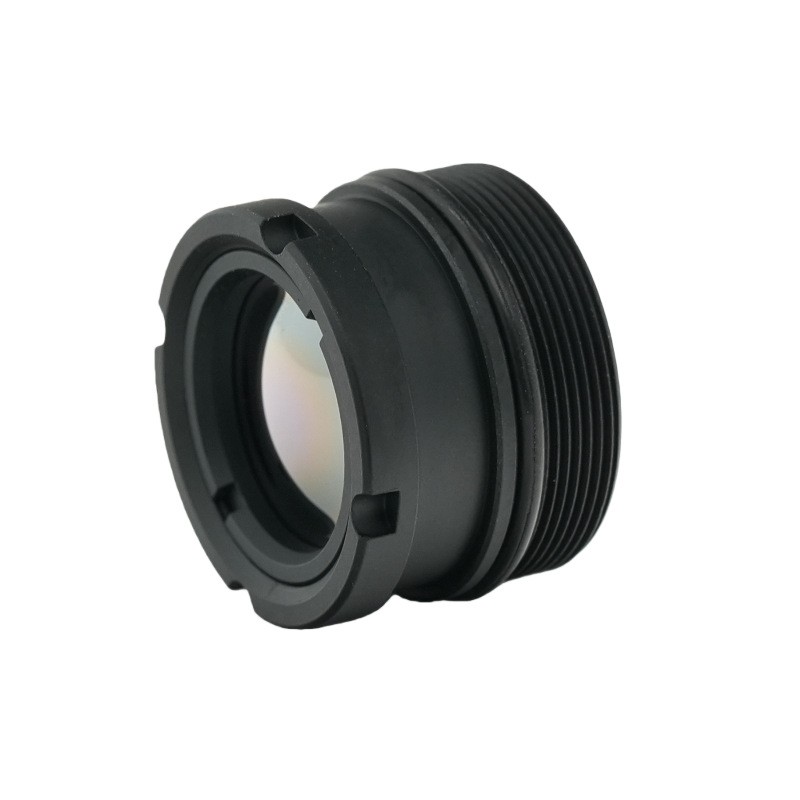

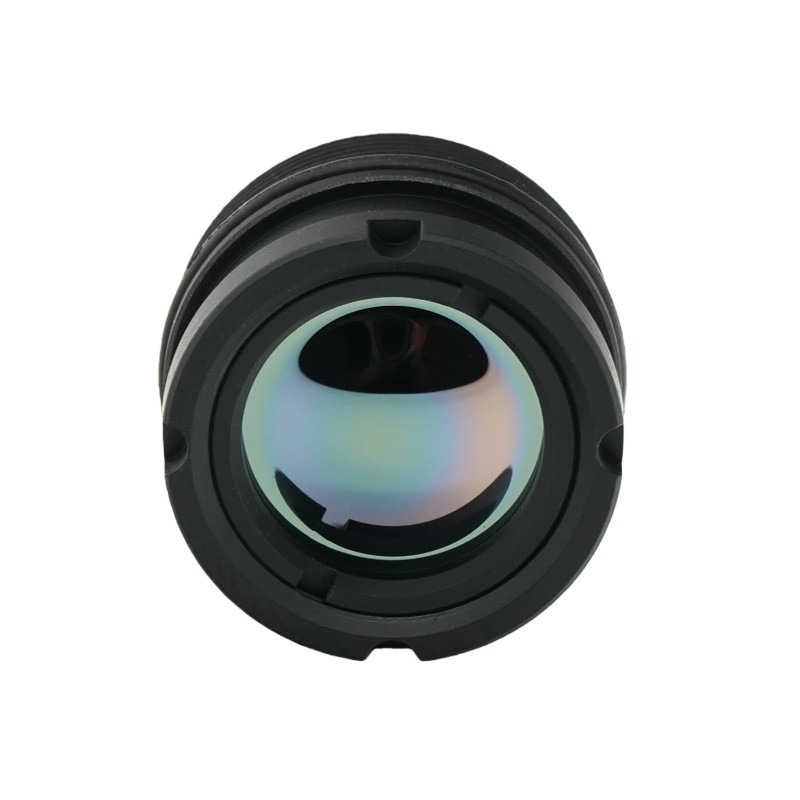

Thermische beeldlens met een brandpuntsafstand van 9,1 mm

Productoverzicht

Deze hoogwaardige langegolf-infraroodlens, vervaardigd door BOSHI Optical Technology, levert uitstekende beeldprestaties als een hoogwaardige, ongekoelde thermische lensoplossing. Ditthermische beeldlensheeft een brandpuntsafstand van 9,1 mm en een ultragroot F1.0-diafragma en past goed bij de 640×512-detector met een pixelafstand van 12 μm. Uitgerust met HD-coating en IP67-bescherming voor het optische element aan de voorkant, bereikt het een hoge transmissie over een werkgolfband van 8-12 μm. De compacte M17×0,5-vatting ondersteunt een scherpstelbereik van 3 meter tot oneindig. Het handhaaft een stabiele optische output binnen een temperatuurbereik van -40℃ tot +80℃ en zorgt voor een hoge relatieve verlichting naast gecontroleerde vervorming. Het is geschikt voor veldimplementatie onder alle weersomstandigheden en dient als ideale optische kern voor compacte draagbare thermische camera's voor industriële monitoring en scenario's voor veiligheidsinspecties.

Gedetailleerde productbeschrijving

Parameter

1.Optische prestatieparameters. Deze langegolf-infraroodlens heeft een brandpuntsafstand van 9,1 mm en een F1.0 F-getal. De werkgolflengte valt binnen de standaard langegolf-infraroodgolfband van 8-12 μm. Het diagonale gezichtsveld bereikt 62,4 graden, het horizontale gezichtsveld bereikt 48,1 graden en het verticale gezichtsveld bereikt 38,5 graden. Een dergelijke gezichtsveldconfiguratie verleent deze thermische beeldlens een krachtig observatievermogen over een groot gebied. Het ontwerp met grote opening helpt bij het verzamelen van voldoende infraroodstraling onder complexe omgevingsomstandigheden.

2. Detector-matchingparameters. BOSHI Optical Technology optimaliseert deze ongekoelde thermische lens voor een 640×512-detector met een pixelafstand van 12 μm. De optische structuur komt overeen met de reguliere compacte thermische sensormodules op de markt. De optische voetafdruk is uitgelijnd met het doeloppervlak van de detector, zodat de resolutieprestaties van de detector volledig kunnen worden benut en beeldvignettering of resolutieverspilling als gevolg van niet-overeenkomende afstemming wordt voorkomen.

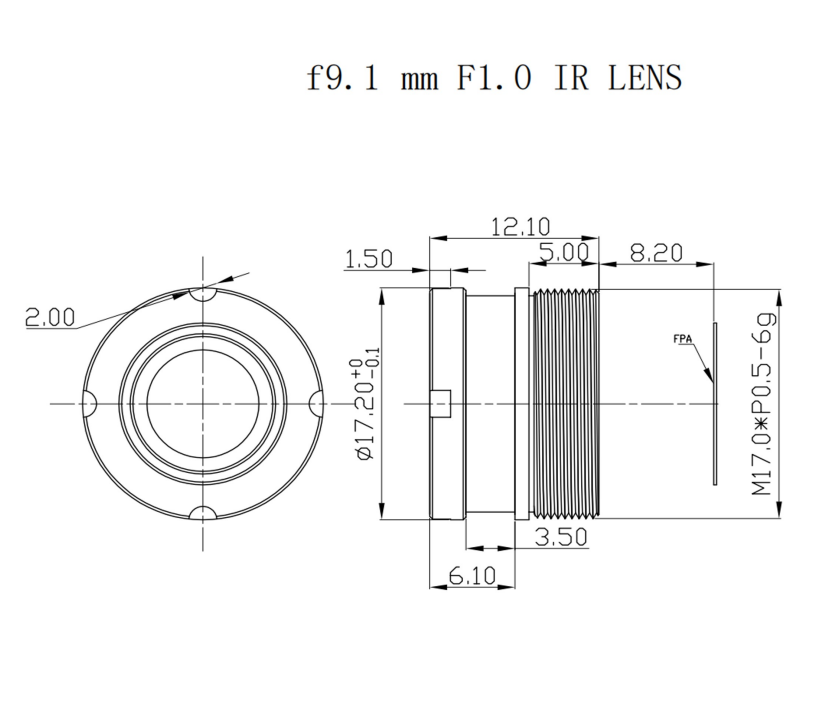

3. Mechanische en omgevingsparameters. Het product past een M17×0,5-schroefdraadmontage toe om een ​​gemakkelijke mechanische montage te realiseren. Het scherpstelbereik beslaat 3 meter tot oneindig en voldoet aan de detectievereisten voor doelen op zowel korte als verre afstand. De bedrijfstemperatuur varieert van -40℃ tot +80℃ om aan diverse extreme klimaatomstandigheden te kunnen voldoen. Optisch element aan de voorkant bereikt IP67-beschermingsgraad om stof- en waterindringing van buitenaf te weerstaan.

4. Optische kwaliteitsstatistieken. Optische transmissie hiervanthermische beeldlenshaalt maar liefst 90 procent. De relatieve verlichting blijft boven de 84 procent en de vervormingswaarde blijft onder de negatieve 10 procent. Blootgestelde optische oppervlakken worden verwerkt met HD-coating. Hoge transmissie vermindert infraroodsignaalverlies. Een goede relatieve verlichting garandeert een uniforme helderheidsverdeling voor een full-frame beeld. Gecontroleerde vervorming onderdrukt beeldvervorming van het groothoekveld.

Prestatievoordelen

1. Ultragroot diafragmavoordeel van F1.0. Het grote diafragma van F1.0 van deze langegolf-infraroodlens verzamelt meer infraroodstralingsenergie. In werkomgevingen met lage temperaturen en weinig straling wordt de beeldgevoeligheid aanzienlijk verbeterd en wordt de effectieve detectieafstand verder bevorderd. BOSHI Optical Technology voert herhaalde optische simulaties uit voor de diafragmastructuur om de lichtinlaatcapaciteit en de aberratiecontrole in evenwicht te brengen.

2. Hoge doorlaatbaarheid en HD-coatingvoordeel. HD-coating aangebracht op blootgestelde oppervlakken zorgt voor een optische transmissie van meer dan 90 procent voor deze ongekoelde thermische lens. De coatinglaag beperkt het reflectie-effect van het oppervlak effectief. Het beeldcontrast wordt verbeterd en de interferentie van spookbeelden wordt verminderd. Er gaat minder infraroodenergie verloren tijdens het transmissieproces en het geldige infraroodsignaal dat de detector binnenkomt, wordt vergroot.

3. Uitstekend randverlichtingsvoordeel. Een relatieve verlichtingssterkte van meer dan 84 procent zorgt voor een gelijkmatige helderheid over het hele beeldframe. Veel producten voor warmtebeeldcamera's met groothoeklens hebben last van duidelijke donkere hoeken aan de randen van het frame. Deze thermische beeldlens overwint dergelijke defecten door optische lay-outoptimalisatie en garandeert duidelijke details voor marginale observatiegebieden.

4. IP67 waterdicht structureel voordeel aan de voorkant. Optisch element aan de voorzijde voldoet aan de IP67-beschermingsnorm. Stof- en waterspatten kunnen de interne optische componenten niet aantasten. Gebruikers kunnen deze lens inzetten voor gebruik buitenshuis, onder alle weersomstandigheden, zonder extra beschermende behuizingen te configureren. Het structurele ontwerp verlaagt de systeemintegratiekosten voor terminale thermische camera-apparatuur.

5. Breed voordeel van temperatuuraanpassing. Deze langegolf-infraroodlens zorgt voor stabiele beeldprestaties van -40℃ tot +80℃. Het product introduceert een effectief mechanisme voor het onderdrukken van thermische onscherpte. Wanneer de omgevingstemperatuur drastisch verandert, blijft de mate van thermische onscherpte op een laag niveau. Frequente handmatige herfocussering is niet langer vereist voor apparaten die zijn uitgerust met deze ongekoelde thermische lens.

6.Compact M17×0.5 mount interface voordeel. M17×0,5 schroefdraadbevestiging bezit een kleine montageruimte. Het biedt veel gemak bij de integratie van miniatuur thermische camera's, drone-payloadapparatuur en draagbare thermische apparaten. Het volume en het gewicht van het eindproduct kunnen goed worden gecontroleerd, terwijl de optische prestaties behouden blijven.

Toepassingsgebied

1. Scenario's voor beveiliging en perimeterbewaking. Deze thermische beeldlens is geschikt voor grensverdedigingswerkzaamheden buitenshuis, bewaking van fabrieksperimeters en vroegtijdige waarschuwingstaken op locatie zonder toezicht. Het kan indringersdoelen detecteren in volledige duisternis.BOSHI OptischTechnologie bundelt een rijke projectervaring voor de ontwikkeling van veiligheidsgerichte lenzen. Deze langegolf-infraroodlens fungeert als optische kerncomponent voor veel thermische cameraproducten met vroegtijdige waarschuwing aan de rand.

2. Industriële scenario's voor voorspellend onderhoud. Uitgerust met deze ongekoelde thermische lens, voltooit thermische camera-apparatuur thermische inspectiewerkzaamheden voor elektrische apparatuur, bewaking van de pijplijntemperatuur en diagnose van mechanische oververhittingsfouten. Het personeel kan verborgen apparatuurrisico's vooraf opmerken via gegevens over de temperatuurverdeling die door deze thermische beeldlens worden vastgelegd, zodat voorspellend onderhoud kan worden gerealiseerd en onverwachte uitschakelverliezen kunnen worden beperkt.

3. Scenario's met de lading van onbemande luchtvaartuigen. Deze langegolf-infraroodlens wordt gebruikt voor thermisch onderzoek vanuit de lucht, bosbrandpreventie en zoek- en reddingsmissies. Dankzij de compacte M17×0,5-vatting kan de lens de beperkte installatieruimte van de drone-payload aanpassen. IP67-bescherming maakt een stabiele werking mogelijk in een buitenantenne-werkomgeving. De functie voor een breed gezichtsveld ondersteunt scannen over grote afstanden op de grond.

4. Scenario's voor draagbare warmtebeeldapparatuur. Deze thermische beeldlens is toepasbaar op draagbare thermische camera's voor brandbestrijding, noodreddingsapparatuur en detectie-instrumenten voor energieverlies in gebouwen. Handheld-apparaten stellen strenge eisen aan het volume en het gewicht van de componenten. De compact gestructureerde, ongekoelde thermische lens past bij het draagbare productontwerpidee en biedt betrouwbare thermische beeldweergave voor operators in het veld.

5. Thermisch zichtscenario's op voertuigen. Deze langegolf-infraroodlens ondersteunt de nachtzichtfunctie in auto's en hulpbeeldvorming bij offroad-rijden. Het levert geldige beeldweergave onder volledig donkere rijomstandigheden en helpt bestuurders bij het identificeren van obstakels op de weg en potentiële gevaren tijdens nachtelijk rijden. IP67-klasse is bestand tegen complexe weersomstandigheden tijdens het rijden met het voertuig.

6. Scenario's voor observatie van wilde dieren en milieumonitoring. Deze thermische beeldlens ondersteunt monitoring van dierenpopulaties, vroegtijdige waarschuwing bij natuurbranden en ecologisch onderzoek buitenshuis. Het vangt het thermische stralingssignaal van natuurdoelen op zonder extra lichtbron. De lens werkt stabiel in een open, wilde omgeving met ondersteuning van IP67-bescherming en brede temperatuuraanpassing.
